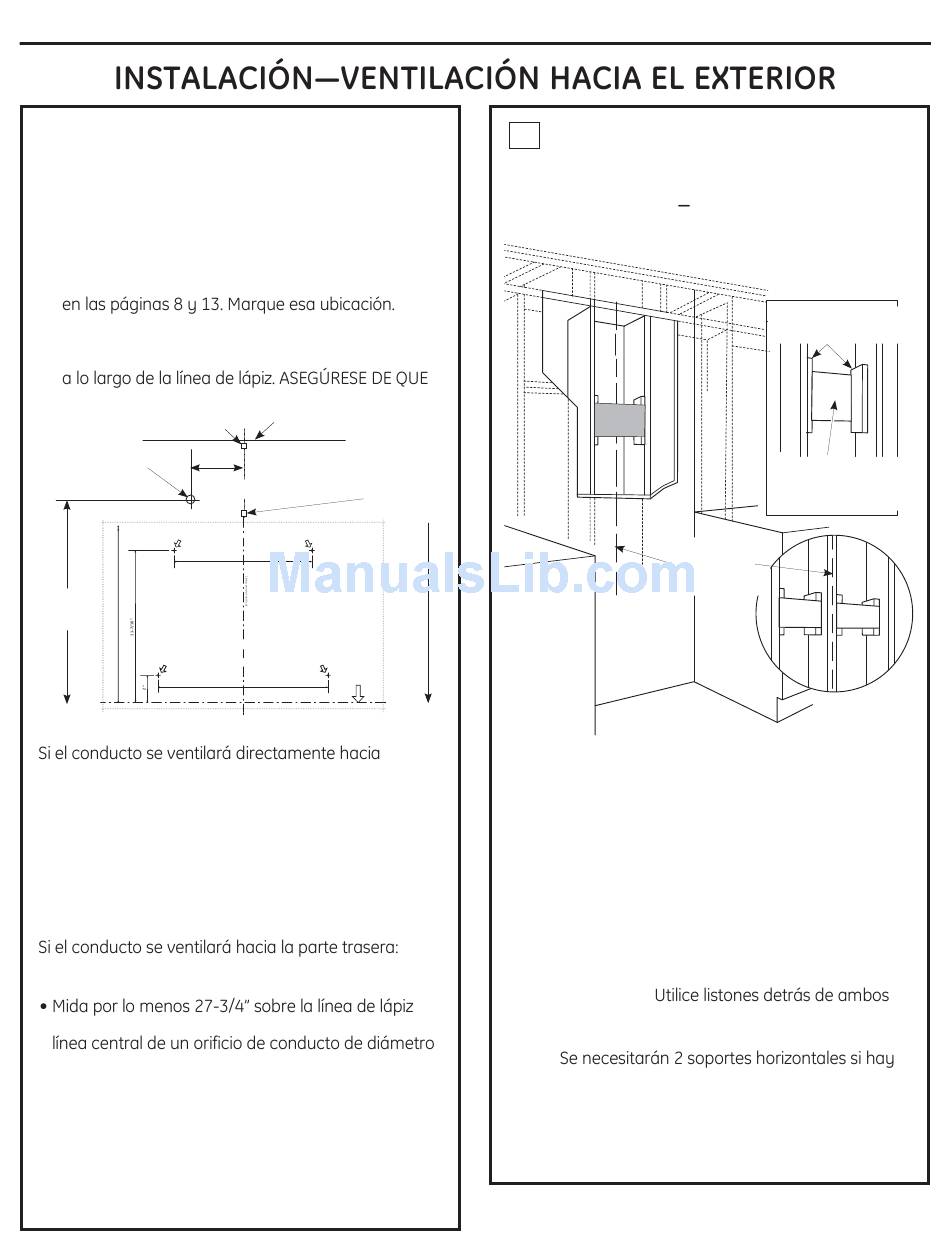

UBICACIONES DE LOS CONDUCTOS
Y CABLEADO
Determine la ubicación exacta de la campana
de ventilación.
• Ubique la plantilla embalada con las instrucciones.
–Mida 36" desde el piso hasta el extremo superior
de la superficie de cocción. Agregue la altura
de instalación de la campana determinada
–Utilice un nivel para dibujar una línea recta en lápiz
sobre la pared.
–Adhiera con cinta la plantilla en su posición
LA PLANTILLA ESTÉ NIVELADA.
5" de la línea central a la pared
Ubicación
del cableado
doméstico
LA VENTILACIÓN A TRAVEZ
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
DE LA PARED ES DE 27-3/4" MÍN.
POR ENCIMA DE LA ALTURA
DE INSTALACIÓN
18"
Min.
PERFORE 2 (DOS) ORIFICIOS PILOTO DE 3/16" A TRAVÉS DE LAS COLUMNAS O SOPORTE TRASERO DE PARED
Línea horizontal
Conductos en el cielorraso:
el cielorraso:
• Utilice un nivel para dibujar una línea hacia arriba,
desde la línea central de la plantilla hasta el
cielorraso.
• Mida 5" desde la pared trasera hasta la línea central
de un orificio de 8-1/2" en el cielorraso.
NOTA: Si no hay paredes de construcción en seco,
agregue el espesor de las mismas a la dimensión de 5".
Conductos en la pared:
• Utilice un nivel para dibujar una línea hacia arriba,
desde la línea central de la plantilla.
que indica la altura de instalación inferior, hasta la
de 8-1/2". (El orificio puede ser alargado para un codo
de conducto.)
UBICACIÓN DEL CABLEADO DOMÉSTICO:
• La caja de conexiones se encuentra en el lado
superior izquierdo de la campana.
• El cableado debe ingresar por la pared trasera por
lo menos 18" por encima del extremo inferior
de la campana, y dentro de 5" del lado izquierdo
de la línea central.
14
Instrucciones de instalación
Cielorraso
Ventilación
de pared
5"
27-3/4" sobre
C
la altura de
L
instalación
10-1/8"
PLANTILLA DE MONTAJE
DE LA PARED TRASERA
C L
ALINIE LA CORNIZA
INFERIOR CON
LA LINEA MARCADA
CON LAPIZ, INDICANDO
LA PARTE INFERIOR
DE LA CAMPANA
12-1/2"
Altura de instalación
31-14772 Impreso en México 12-08 JR
1 INSTALE EL ARMAZÓN PARA
EL SOPORTE DE LA CAMPANA
IMPORTANTE
soportar 100 lbs.
Abertura mínima de 8-1/2" para
Línea central
del espacio
de instalación
Si se cuenta con paredes de construcción en seco,
marque las ubicaciones de los orificios para tornillos
para los soportes de montaje superiores. Quite la
plantilla.
• Corte suficiente pared de construcción en seco
para exponer 2 columnas verticales en la ubicación
de soporte indicada en la plantilla.
• Instale un soporte horizontal por lo menos 1" x 12"
entre dos columnas de pared en la ubicación de
tornillo de montaje. El soporte horizontal debe
encontrarse alineado con el lado de la habitación
de las columnas.
lados del soporte para sujetar a las columnas de
pared.
NOTA:
una columna ubicada entre las ubicaciones de tornillo
horizontal (ver figura).
IMPORTANTE: Vuelva a instalar la pared
de construcción en seco para lograr una superficie
de montaje pareja.
El armazón debe poder
conductos
Visión desde los
listones traseros
Soporte de
montaje mínimo
de 1" x 12"
