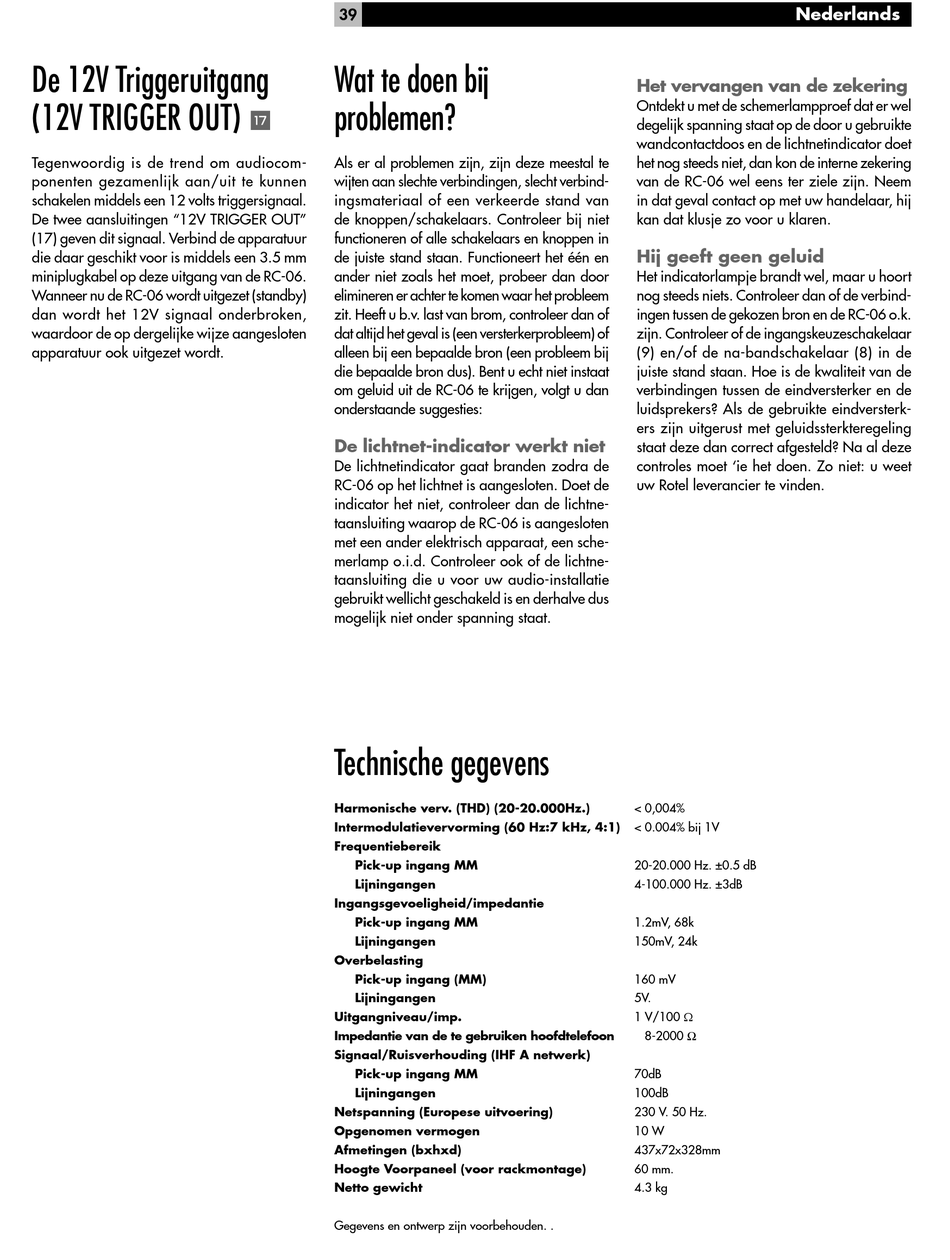

Technische Gegevens - Rotel RC-06 Owner's Manual

De 12V Triggeruitgang
(12V TRIGGER OUT)
Tegenwoordig is de trend om audiocom-
ponenten gezamenlijk aan/uit te kunnen
schakelen middels een 12 volts triggersignaal.
De twee aansluitingen "12V TRIGGER OUT"
(17) geven dit signaal. Verbind de apparatuur
die daar geschikt voor is middels een 3.5 mm
miniplugkabel op deze uitgang van de RC-06.
Wanneer nu de RC-06 wordt uitgezet (standby)
dan wordt het 12V signaal onderbroken,
waardoor de op dergelijke wijze aangesloten
apparatuur ook uitgezet wordt.
39
Wat te doen bij
problemen?
t
Als er al problemen zijn, zijn deze meestal te
wijten aan slechte verbindingen, slecht verbind-
ingsmateriaal of een verkeerde stand van
de knoppen/schakelaars. Controleer bij niet
functioneren of alle schakelaars en knoppen in
de juiste stand staan. Functioneert het één en
ander niet zoals het moet, probeer dan door
elimineren er achter te komen waar het probleem
zit. Heeft u b.v. last van brom, controleer dan of
dat altijd het geval is (een versterkerprobleem) of
alleen bij een bepaalde bron (een probleem bij
die bepaalde bron dus). Bent u echt niet instaat
om geluid uit de RC-06 te krijgen, volgt u dan
onderstaande suggesties:
De lichtnet-indicator werkt niet
De lichtnetindicator gaat branden zodra de
RC-06 op het lichtnet is aangesloten. Doet de
indicator het niet, controleer dan de lichtne-
taansluiting waarop de RC-06 is aangesloten
met een ander elektrisch apparaat, een sche-
merlamp o.i.d. Controleer ook of de lichtne-
taansluiting die u voor uw audio-installatie
gebruikt wellicht geschakeld is en derhalve dus
mogelijk niet onder spanning staat.

Technische gegevens

Harmonische verv. (THD) (20-20.000Hz.)
Intermodulatievervorming (60 Hz:7 kHz, 4:1)
Frequentiebereik
Pick-up ingang MM
Lijningangen
Ingangsgevoeligheid/impedantie
Pick-up ingang MM
Lijningangen
Overbelasting
Pick-up ingang (MM)
Lijningangen
Uitgangniveau/imp.
Impedantie van de te gebruiken hoofdtelefoon
Signaal/Ruisverhouding (IHF A netwerk)
Pick-up ingang MM
Lijningangen
Netspanning (Europese uitvoering)
Opgenomen vermogen
Afmetingen (bxhxd)
Hoogte Voorpaneel (voor rackmontage)
Netto gewicht
Gegevens en ontwerp zijn voorbehouden. .
Nederlands
Het vervangen van de zekering
Ontdekt u met de schemerlampproef dat er wel
degelijk spanning staat op de door u gebruikte
wandcontactdoos en de lichtnetindicator doet
het nog steeds niet, dan kon de interne zekering
van de RC-06 wel eens ter ziele zijn. Neem
in dat geval contact op met uw handelaar, hij
kan dat klusje zo voor u klaren.
Hij geeft geen geluid
Het indicatorlampje brandt wel, maar u hoort
nog steeds niets. Controleer dan of de verbind-
ingen tussen de gekozen bron en de RC-06 o.k.
zijn. Controleer of de ingangskeuzeschakelaar
(9) en/of de na-bandschakelaar (8) in de
juiste stand staan. Hoe is de kwaliteit van de
verbindingen tussen de eindversterker en de
luidsprekers? Als de gebruikte eindversterk-
ers zijn uitgerust met geluidssterkteregeling
staat deze dan correct afgesteld? Na al deze
controles moet 'ie het doen. Zo niet: u weet
uw Rotel leverancier te vinden.
< 0,004%
< 0.004% bij 1V
20-20.000 Hz. ±0.5 dB
4-100.000 Hz. ±3dB
1.2mV, 68k
150mV, 24k
160 mV
5V.
1 V/100 Ω
8-2000 Ω
70dB
100dB
230 V. 50 Hz.
10 W
437x72x328mm
60 mm.
4.3 kg
