1.10 元件与外围设备连接
本章节介绍主板内部和背面的接口。

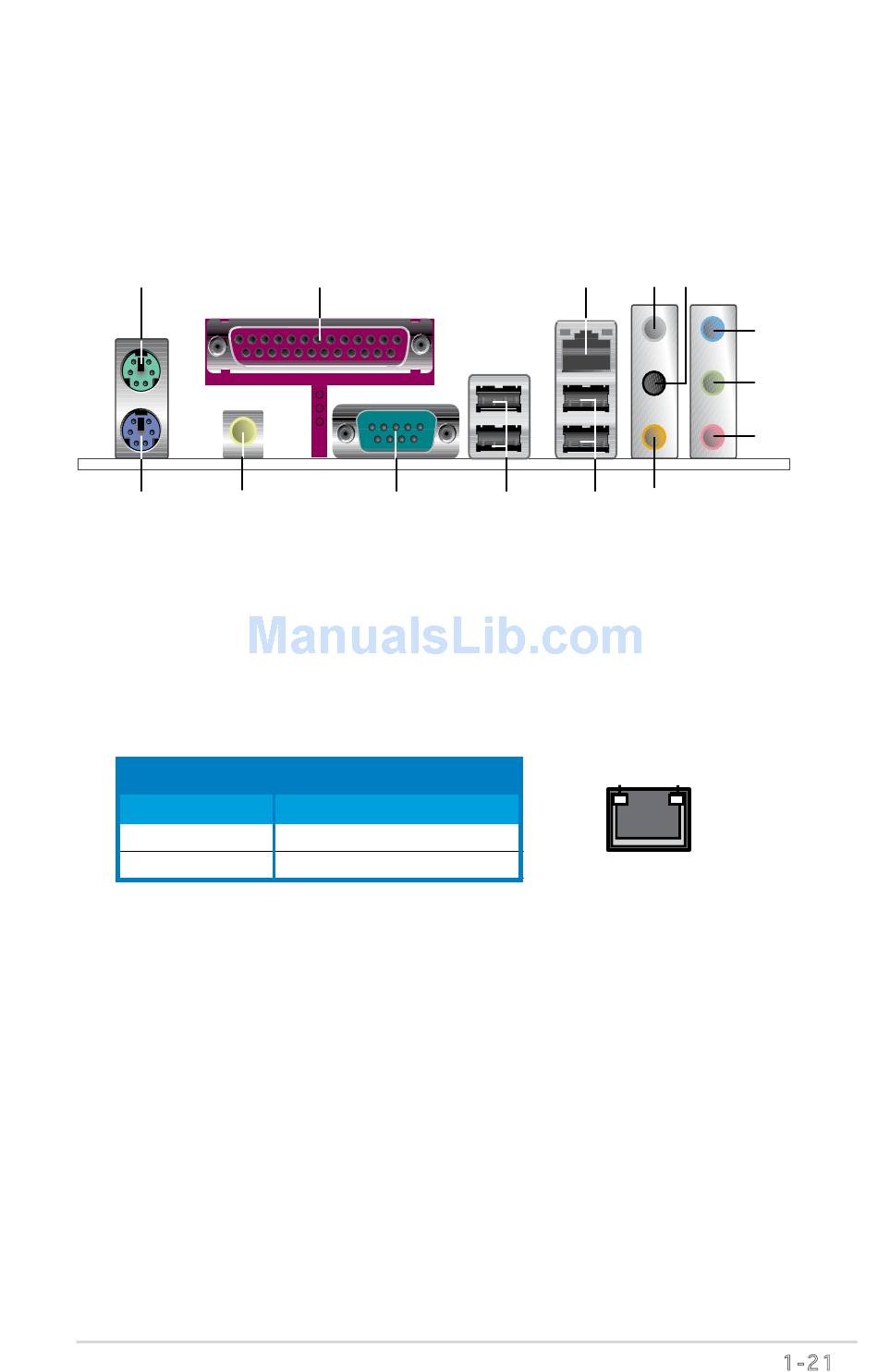

1.10.1 后方面板接口
1
14 13
1. PS/2 鼠标接口。这个绿色的六针脚接口用于连接 PS/2 鼠标。
2. 并口。本接口为25-pin 设计,用来连接一般打印机、扫描仪或其它设备。
3. RJ-45 接口。本接口可通过网络集线器连接到局域网络(LAN，Local Area
Network)。
LAN 接口指示灯
状态
绿色灯号(右)
黄色灯号(左)
4. 侧面扬声器输出接口 (灰色)。本接口可以连接侧面扬声器，可进行 8 声道音
频设置。
5. 后置扬声器输出接口 (黑色)。 本接口可以连接侧面扬声器，可进行4，6 或 8 声
道音频设置。
6. 音频输入接口(浅蓝色)。本接口可以连接录音机、CD和DVD播放器，或是其它
音源。在 4 或 6 声道模式下，这个接口可作为为环绕之用。
华硕 M2S-X 主板用户手册
2
12
速度指示灯
描述
连线速度10 Mbps
连线速度 100 Mbps
4 5
3
10 9
11
SPEED
LED
LAN port
6
7
8
SPEED
LED
1-1
