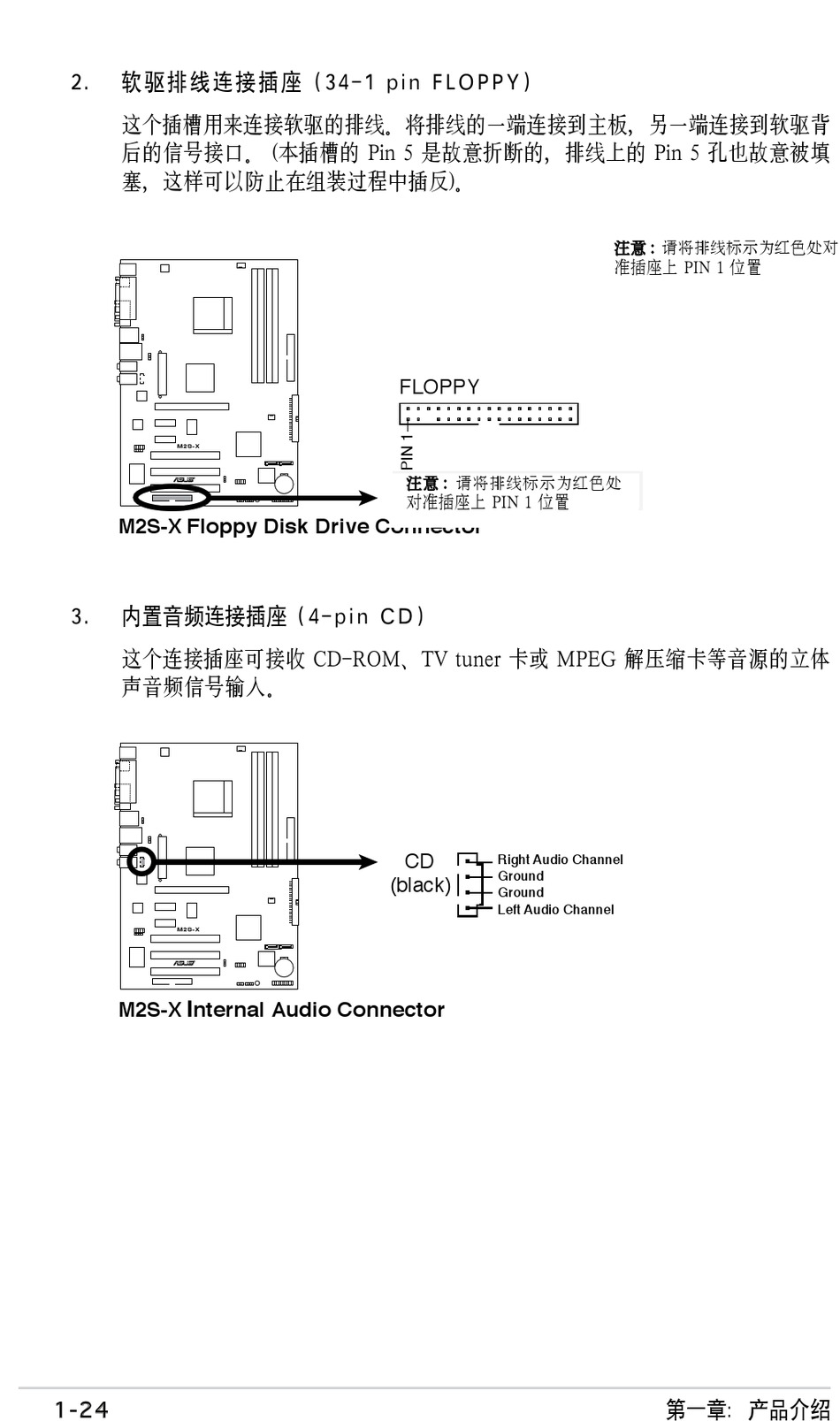

2. 软驱排线连接插座 (34-1 pin FLOPPY)
这个插槽用来连接软驱的排线。将排线的一端连接到主板，另一端连接到软驱背
后的信号接口。 (本插槽的 Pin 5 是故意折断的，排线上的 Pin 5 孔也故意被填
塞，这样可以防止在组装过程中插反)。
M2S-X
R
M2S-X Floppy Disk Drive Connector
3. 内置音频连接插座 (4-pin CD)
这个连接插座可接收 CD-ROM、TV tuner 卡或 MPEG 解压缩卡等音源的立体
声音频信号输入。
M2S-X
R
I
M2S-X nternal Audio Connector
1-
FLOPPY
注意 : 请将排线标示为红色处
NOTE: Orient the red markings on
the floppy ribbon cable to PIN 1. 对准插座上 PIN 1 位置
CD
Right Audio Channel
Ground
(black)
Ground
Left Audio Channel
注意 : 请将排线标示为红色处对
准插座上 PIN 1 位置
第一章：产品介绍
