Side(s): SS - 单面颗粒内存条
DIMM 支持:
A - 在单通道设置中，支持安装一组内存条在任一内存插槽。
B - 在双通道设置中，支持安装两组内存条在黄色或黑色内存插槽。
C - 支持安装四组内存条在黄色与黑色插槽，作为两组双通道内存设置。
请登录华硕公司网站 (www.asus.com.cn) 以获取最新的 DDR2 内存合格供应商列
表。

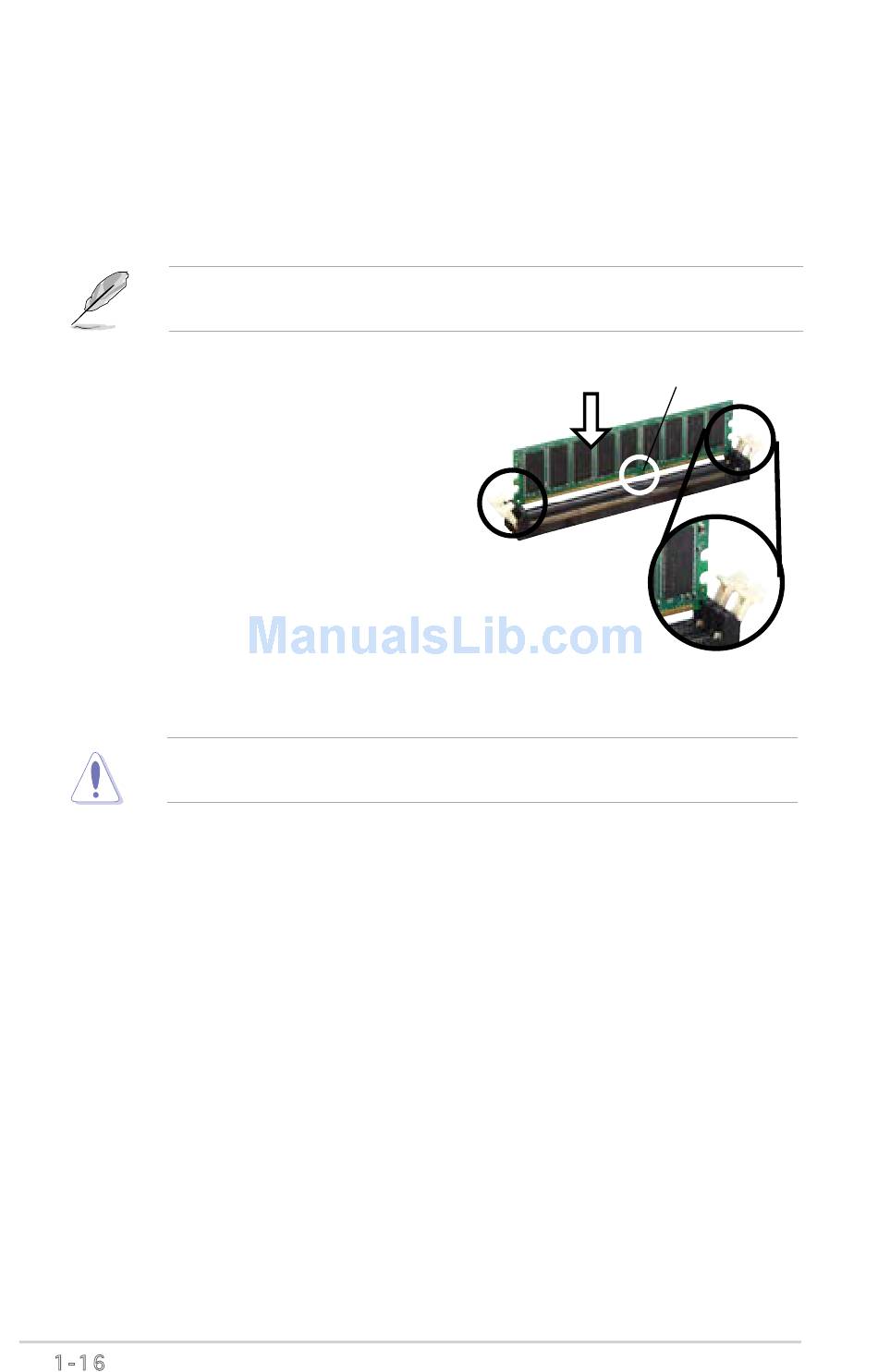

1.7.3 安装内存条
请按照以下步骤安装 DIMM 内存条:
1. 将内存条插槽两旁的白色固定卡榫扳
开。
2. 将内存条的金手指对齐插槽上的沟槽,并
且注意金手指的缺口必须对齐插槽的凸
起点。
3. 最后缓缓将内存条插入插槽中,若无错
误,插槽两端的白色卡榫会因内存条的
插入而自动扣到内存条两侧的凹槽中。
DDR2内存条的缺口方向是唯一的,您必须对准插槽上的凸起点来安装。如果在没有
对准的状况下用力安装,则有可能损坏内存条与主板插槽。
1.8 扩展卡插槽
请依照以下步骤安装扩展卡:
1. 在安装扩展卡之前，请仔细阅读扩展卡的使用说明，并针对该卡作必要的硬件
设置。
2. 启动电脑，然后更改必要的BIOS程序设置。若需要的话，您也可以参考第二章
BIOS程序设置部分的说明，以获得更多信息。
3. 为新加入的扩展卡指派一组尚未被系统使用的IRQ。请参考下页表中列出的中
断要求使用一览表。
4. 为新的扩展卡安装软件驱动程序。
1-1
DS - 双面颗粒内存条
DDR 内存缺口
往外扳开卡榫
