4. ATX 电源插座 (24-pin EATXPWR, 4-pin ATX12V)
本插座使用来连接ATX 电源供应器,以供给主板所有需要的电力。请注意这个
插座的设计是有方向性的,您将如果插入方向不对而强行插入,则有可能会损坏
主板。
为了达到最佳系统效能，建议您使用兼容 ATX 12V Specification 2.0或更高
•
版本的电源供应器 (PSU)，且功率最起码为 350W，以提供所有设备用电所
需。
不要忘记连接 4-pin ATX +12V 电源插头；否则系统将无法启动。
•
• 当系统配置了更高功耗的设备时，建议您使用更大输出功率的电源供应器。
如果电源供应器的供电不足,则有可能导致系统不稳定,或是无法顺利开机。
请确保您的电源至少可提供系统所需的最小电力。
•
M2S-X
R

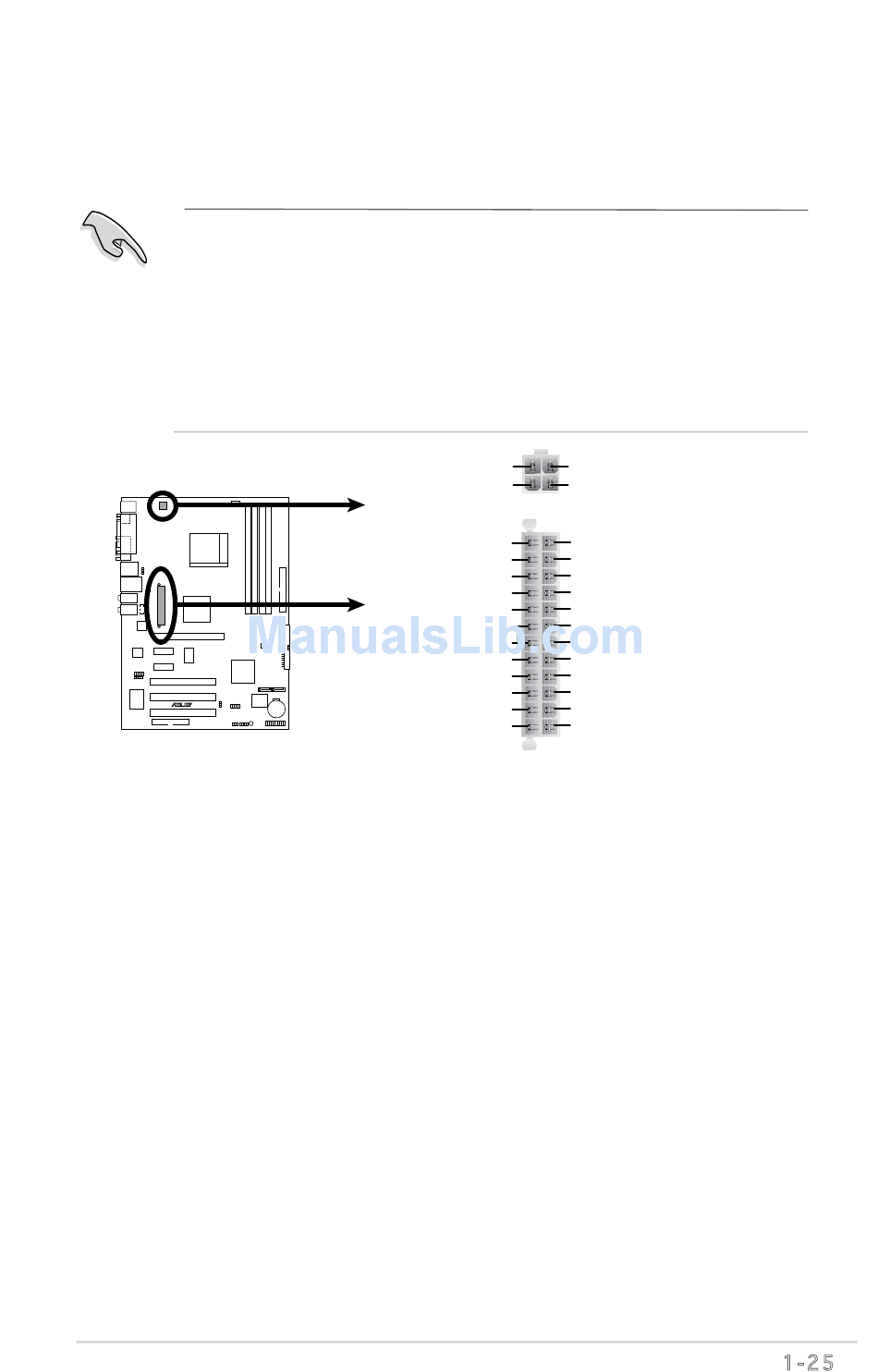

ATX Power Connector
M2S-X
华硕 M2S-X 主板用户手册
ATX12V
+12V DC
GND
EATXPWR
+3 Volts
-12 Volts
Ground
PSON#
Ground
Ground
Ground
-5 Volts
+5 Volts
+5 Volts
+5 Volts
Ground
+12V DC
GND
+3 Volts
+3 Volts
Ground
+5 Volts
Ground
+5 Volts
Ground
Power OK
+5V Standby
+12 Volts
+12 Volts
+3 Volts
