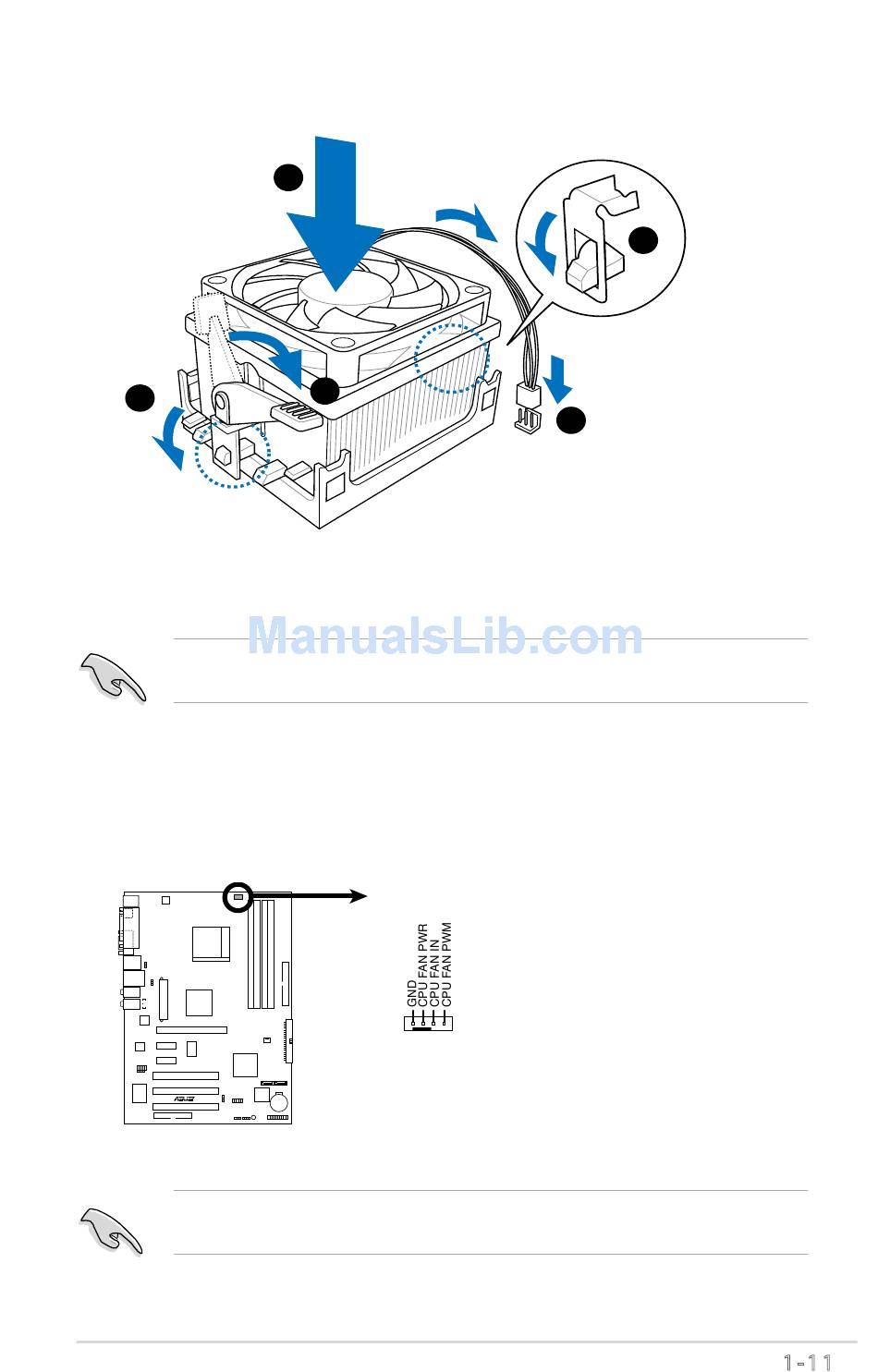

2. 将附有风扇的支撑机构放置在散热器上方，先将一边的固定托架扣在支撑底座
上。
3
3. 将另一边的固定托架也扣在支撑底座上（靠近支撑底座把手），当固定托架正
确地扣住支撑机构底座时，会有一声清脆的机构组合声。
请先确定散热器和风扇已经正确安装于主板的底座上，若散热器与风扇安装错
误，您将无法将将固定托架与主板底座完整的扣合。
4. 将支撑机构两侧上方的固定拉杆分别拉下锁住，使得风扇和散热器能紧密地扣
住支撑机构底座。
5. 将 CPU 风扇连线插到主板上标示有 CPU_FAN 的插座上。
M2S-X
R
M2S-X CPU Fan Connector
请不要忘记连接 CPU 风扇接针! 如果您没有连接风扇接针，那么将会出
现"Hardware monitoring errors"。
华硕 M2S-X 主板用户手册
1
4
CPU_FAN
2
5
1-11
