M2S-X
用户手册

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M2S-X and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Asus M2S-X

Summary of Contents for Asus M2S-X

  • Page 1 M2S-X 用户手册...
  • Page 2 C3118 第三版 2007 年 2 月 版权所有 • 不得翻印 © 2007 华硕电脑 本产品的所有部分 , 包括配件与软件等 , 其所有权都归华硕电脑公司 ( 以下简称华硕 ) 所有 , 未经华硕公司许可 , 不得任意仿制、拷贝、腾抄或转译。本使用手册没有任何 形式的担保、立场表达或其他暗示。若有任何因本使用手册或其所提到之产品的所 有信息 , 所引起直接或间接的资料流失、利益损失或事业终止 , 华硕及其所属员工恕 不为其担负任何责任。除此之外 , 本使用手册所提到的产品规格及信息仅供参考 , 内 容亦会随时更新 , 恕不另行通知。本使用手册的所有部分 , 包括硬件及软件 , 若有任 何错误...

  • Page 3: Table Of Contents

    目录 安全性须知...................... vi 关于这本用户手册 ..................vii M2S-X 规格简介 ..................... x 第一章：产品介绍 欢迎加入华硕爱好者的行列！ ............1-2 产品包装 ..................1-2 特殊功能 ..................1-3 1.3.1 产品亮点 ................1-3 1.3.2 华硕独家研发功能 ............1-4 安装主板前 ..................1-5 主板概观 ..................1-6 1.5.1 主板构造图............... 1-6 1.5.2 主板摆放方向 ..............1-7 1.5.3...
  • Page 4 目录 第二章：BIOS 程序设置 管理和升级您的 BIOS 程序 ............. 2-2 2.1.1 制作一张启动盘 ............... 2-2 2.1.2 使用 AFUDOS 来升级BIOS ..........2-3 2.1.3 复制现行系统的BIOS程序 ..........2-4 2.1.4 使用华硕 EZ Flash 2 来升级 BIOS ........2-5 2.1.5 使用 CrashFree BIOS 3 来恢复 BIOS ....... 2-6 BIOS 程序设置...
  • Page 5 启动设备优先级 （Boot Device Priority） .......2-32 2.6.2 启动设置 (Boot Settings Configuration) ......2-32 2.6.3 安全性菜单 (Security) ............2-33 工具菜单 (Tools menu) ..............2-35 2.7.1 ASUS EZ Flash 2 ............2-35 离开BIOS程序 （Exit menu） ............2-36 第三章：软件支持 安装操作系统 .................. 3-2 随机光盘信息 .................. 3-2 3.2.1 运行随机光盘 ..............3-2 3.2.2...

  • Page 6: 安全性须知

    安全性须知 电气安全性 • 为了避免可能的电击造成严重伤害，在搬动电脑以前请务必将电脑电源线从电 源插座中拔掉。 • 当您要安装或移除硬件时，请确保在连接该设备的信号线前，电源线已被拔掉。 如果可能的话，在安装以前请先拔掉电脑的所有电源线。 当您要从主板连接或拔除任何信号线以前，请确保所有的电源线已事先拔掉。 • • 在使用适配卡或扩展卡以前，我们建议您可以先寻求专业人士的帮助。因为这 些设备有可能会干扰到接地的回路。 请确定电源的电压已调整到本国／本区所使用标准值。若您不确定您所属区域 • 的电压标准值，请就近询问当地的电力公司人员。 若电源已损坏，请不要尝试自行修理。请尽快与专业技术服务人员或经销商联 • 系。 操作安全性 在您安装主板或硬件设备前，请务必详细阅读本手册里的相关信息。 • 在使用产品之前，请确定所有的排线、电源线都已正确连接好。若您发现有任 • 何重大的瑕疵，请尽快联系您的经销商。 为避免发生电路短路的问题，请务必将所有多余的螺丝、回形针及其他零件收 • 好，不要遗留在主板上或电脑主机中。 • 灰尘、湿气以及剧烈的温度变化都会影响到主板的使用寿命。因此请尽量避免 放置在这些地方。 • 请勿将电脑主机放置在容易摇晃的地方。 若在本产品的使用上有任何的技术性问题，请尽快和专业技术服务人员或经销 • 商联系。 这个画叉的带轮子的箱子表示这个产品（电子设备）不能直接放入垃圾箱中。请 根据不同地方的规定处理电子产品。...

  • Page 7: 关于这本用户手册

    关于这本用户手册 本用户手册包含了您在安装和设置主板时所需的信息。 用户手册的编排方式 用户手册主要由以下几个章节组成： 第一章：产品介绍 • 您可以在本章节中发现主板的诸多特性和新技术。同时，本章节还描述了您在安 装硬件时所必须遵循的安装步骤。其中还介绍了主板的跳线和接口。 第二章: BIOS 信息 • 本章节将告诉您如何通过 BIOS Setup 菜单来更改系统设置。同时还详细地介 绍了BIOS 参数。 第三章: 软件支持 • 本章节将向您介绍主板随机光盘中的附赠软件内容。 哪里能找到更多的产品信息 您可以从以下提供的两种方法来获取更多关于华硕产品和软件升级的信息。 华硕官方网站 华硕电脑互联网站提供了最新的有关华硕软硬件产品的各种信息。详情请查阅 华硕联络信息表。 其他文件 在您的产品包装盒中除了本手册所列举的标准配件外，还有可能会带有其他文 件，如经销商所附的产品保证单等。...
  • Page 8 危险/警告: 提醒您在尝试进行某项步骤时要注意您自身的安全。 小心: 提醒您在尝试进行某项步骤时要注意不要伤害到主板的元件。 重要: 提醒您必须要按照手册所描述的方法来完成一项或多项安装或设置。 注意: 提供有助于完成某项设置的诀窍或其它信息。 印刷样式 粗体字 表示菜单或选择的项目 斜体字 用来强调一个词或词组 <Key> 包含在小于号和大于号之间的按键表示您必须按下这 个按键。 例如：<Enter> 代表您必须按下 Enter 或 Return 键 <Key1>+<Key2>+<Key3> 如果您需要同时按下两个或两个以上的键，这些键的 名称之间会用加号 (+) 连接。 例如: <Ctrl>+<Alt>+<D> 命令 表示您必须按照显示，完整地键入这条命令，然后在 括号中填入所需内容。 例如：在 DOS 提示符下，键入以下命令行： afudos /i[filename] afudos /M2S-X.ROM viii...
  • Page 9 電子信息產品污染控制標示：圖中之數字為產品之環保使用期限。僅 指電子信息產品中含有的有毒有害物質或元素不致發生外洩或突變從 而對環境造成污染或對人身、財產造成嚴重損害的期限。 有毒有害物質或元素的名稱及含量說明標示： 有害物質或元素 部件名稱 六價鉻 多溴聯苯 多溴二苯醚 鉛(Pb) 鎘(Cd) 汞(Hg) (Cr(VI)) (PBB) (PBDE) 印刷電路板及其電 × × × × × × 子組件 外部信號連接頭及 × × × × × × 線材 ×：  表示該有毒有害物質至少在該部件的某一均質材料中的含量超出SJ/T11363- 2006標准規定的限量要求。 備註：此產品所標示之環保使用期限，係指在一般正常使用狀況下。...

  • Page 10: M2S-X 规格简介

    M2S-X 规格简介 中央处理器 支持 Socket AM2 之 AMD Athlon™ 64 FX/AMD Athlon™ 64 X2 /AMD Athlon 64™/AMD Sempron™ 处理器 支持 AMD Cool ‘n’ Quiet™ 技术 AMD64 架构同步支持 32 位和 64 位运算 支持AMD Live!™ 芯片组 ® 965L ® 2000 / 1600 MT/s 前端总线...
  • Page 11 4-pin ATX 12 V 电源插座 系统面板插座 4 Mb Flash ROM, AMI BIOS, PnP, DMI 2.0, WfM2.0, SM BIOS 特性 BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE 管理能力...
  • Page 13 您可以在本章节中发现诸多华硕所赋予本主板 的优异特色。利用简洁易懂的说明，让您很快 掌握本主板的各项特性，当然，在本章节我们 也会提及所有能够应用在本主板的新技术。 产品介绍...

  • Page 14: 第一章：产品介绍

    感 谢 您 购 买 华 硕 M 2 S - X 主 板 ! 本 主板运用了许多崭新功能与高端技术,使其成为华硕优质主板产品线中不可多得的 闪亮之星。 在您开始安装主板及主板上的硬件设备之前,请检查下面列出的各项配件是否齐全。 包装内容 请对照以下列表,检查包装盒内的各项标准配件是否齐全: 主板 华硕 M2S-X 主板 排线 1 x Ultra DMA 线缆 1 x SATA 电源线 1 x SATA 信号线 1 x 软驱连接排线 附件...

  • Page 15: 特殊功能

    盘效能强化数据备份保护的能力。内置 SIS 965L RAID 控制器提供两个 Serial ATA 接口，可进行 RAID 0， RAID 1 和 JBOD 设置。 支持 S/PDIF 输出 本主板的 S/PDIF 输出功能可让您的电脑摇身一变成为高效能的数字音频播放设备 娱乐系统。 支持 PCI Express™ 界面 本主板完全支持最新的内部连接技术 PCI Express，有效提升 PCI 总线的速度， PCI Express 在设备之间建立点对点串行内部连接，它将数据以封包方式传输，具有更高 的时钟频率。这种高速接口也可与既有的 PCI 接口规格的软件兼容。 华硕 M2S-X 主板用户手册...

  • Page 16: 华硕独家研发功能

    1.3.2 华硕独家研发功能 CrashFree BIOS 3 这项技术能让您在 BIOS 数据损坏时，通过华硕驱动程序及应用程序光盘恢复原始的 BIOS 数据。这项保护让您不再需要购买一个替换的 ROM 芯片。 C.P.R. (CPU 参数恢复) 由华硕独家研发的 C.P.R. 功能，可让主板的 BIOS 程序在系统因为超频而导致死机 时重新设置，将 CPU 的参数恢复为默认值。当系统因为超频而死机时，C.P.R. 功能 让您无须开启机箱，就可以清除 RTC 数据。您只要轻松地将系统关机，重新开启系 统之后，BIOS 程序就会自动恢复 CPU 设置中所有各项参数的默认值。 华硕 MyLogo™ 这项新功能可让您将喜爱的图片设为开机画面，或自己制作图片作为开机画面，让 您的电脑更加个性化。 华硕 EZ Flash 2 EZ Flash 2 是一个人性化的 BIOS 升级应用程序。不用进入操作系统，您按下预设热键 启动应用程序就可轻松升级...
  • Page 17 主板安装前 在您动手更改主板上的任何设置以前,请先做好下列各项预防措施。 在您动手更改主板上的任何设置以前，请先拔掉电脑的电源线。 • 为避免产生静电，在拿取任何电脑部件或触碰主板上的元件时，请先使用防 • 静电手环，也可以同时触摸一个有接地线的物品，或是像是电源供应器等的 金属物品外壳。 在拿取电脑部件时，尽量不要触碰部件上的电脑芯片。 • • 当您移除主板或电脑部件上的集成电路IC 元件时，请将该元件放置在绝缘垫 上以隔离静电，或是直接放回该元件的绝缘包装带中保存。 在您安装或移除任何电脑部件之前，请确认ATX 电源供应器的电源开关是切 • 换到关闭（OFF）的位置，而最安全的做法是先暂时拔除电源供应器的电源 线，等到安装或移除工作后再将之接回。如此可避免因电力残余在系统中而 严重损及主板、电脑部件或其他外设。 电源警示灯 主板上有一个 LED 电源警示灯，表示目前系统处于正常运行、睡眠模式或软关机模 式。这个指示灯提醒您在移除或安装任何主板部件之前，必须先关闭系统并拔掉电源 线。下图标明了该警示灯的位置。 SB_PWR M2S-X Standby Powered Power M2S-X Onboard LED 华硕 M2S-X 主板用户手册...

  • Page 18: 主板概观

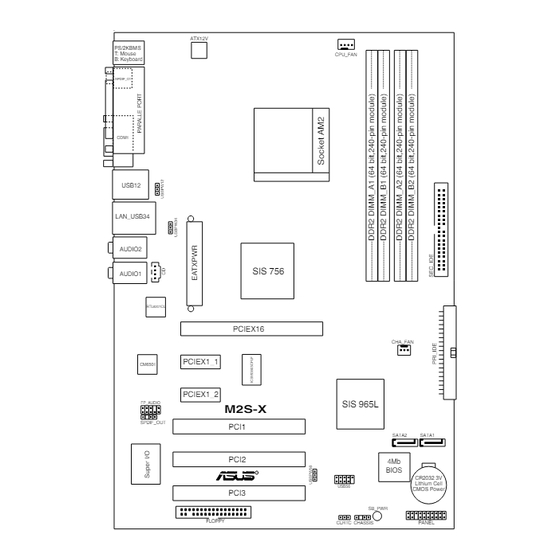

    PS/2KBMS T: Mouse CPU_FAN B: Keyboard SPDIF_O1 COM1 USB12 LAN_USB34 AUDIO2 SIS 756 AUDIO1 RTL8201CL PCIEX16 CHA_FAN PCIEX1_1 CM6501 PCIEX1_2 SIS 965L FP_AUDIO M2S-X SPDIF_OUT PCI1 SATA1 SATA2 PCI2 BIOS CR2032 3V Lithium Cell USB56 CMOS Power PCI3 SB_PWR FLOPPY CHASSIS PANEL CLRTC 第一章：产品介绍 1- ...

  • Page 19: 主板摆放方向

    1.5.2 主板摆放方向 当您安装主板到电脑主机机箱内时，务必确认置入的方向是否正确。主板的接口方向 应该是朝向机箱后方面板的，请参考下图所示。 1.5.3 螺丝孔位 请将下图所圈选出来的6个螺丝孔位对准主机机箱内相对位置的螺丝孔位，然后一一 锁上螺丝以固定主板。 请勿将螺丝锁的太紧，这样有可能损坏主板！ 此面朝向电脑主机的后方面板 M2S-X 安装主板前，请先学习您的机箱的设置，以确保本主板可安装在您的机箱上。 请确定您在安装或移除内存条或其它系统元件之前已经拔掉电源，否则将会伤及 主板和其它元件。 华硕 M2S-X 主板用户手册...

  • Page 20: 中央处理器 (Cpu)

    本主板拥有一个表面贴装的 940-pin AM2 插槽， 可使用 AMD Athlon™ 64，AMD Athlon™ 64 X2，AMD Athlon™ 64 FX 和 AMD Sempron™ 处理器。 请注意 CPU 上作有标示的那一端 (金三角) 必须完全落入 CPU 插槽中，以保证安装 是正确的。 金三角标记 1.6.2 安装 CPU 请依照一下步骤安装 CPU： 找到位于主板上的CPU 插槽。 M2S-X M2S-X CPU Socket M2 在安装 CPU 之前，请确保 CPU 插槽正对着您，且固定拉杆在您的左侧。 不正确的安装有可能导致CPU 与插座上的接脚损坏。 第一章：产品介绍 1- ...
  • Page 21 将插座旁边的固定拉杆拉起至其角度 几与插座成 90°-100° 度角。 固定拉杆 请确定固定拉杆拉器至 90°-100°度角，否则将很难置入 CPU 。 将中央处理器标示有金三角的那一端 对齐固定拉杆的底座。 小心地放入中央处理器，并确定所有 针脚已没入插槽内。 小三角 金三角 CPU 只能以一个方向正确地安装到主板上的CPU 插座中。请勿用力将CPU 以错 误的方向安装，这样做可能导致CPU 与插座上的接脚损坏。 当中央处理器安置妥当，接下来您要 拉下固定拉杆锁上中央处理器。当固 定拉杆口扣在侧面的卡口上代表它已 经锁好。 依照中央处理器散热器包装中的说明 安装中央处理器。 华硕 M2S-X 主板用户手册...

  • Page 22: 安装散热器和风扇套件

    1.6.3 安装散热器和风扇套件 AMD Athlon™ 64， AMD Athlon™ 64 X2， AMD Athlon™ 64 FX 或 AMD Sempron™处理器需要搭配经过特殊设计的散热片和风扇，方能达到最佳的散热效 能。 请确定您用的是合格的散热器和风扇。 请按照以下步骤安装散热器和风扇： 将散热器放置在已经安装好的 CPU上方，并确认散热器应该恰当地坐落于支 撑基架底座范围内。 本主板出货时已经安装“支撑机构底座”。 • • 安装 CPU 或其他电脑元件到主板上时，不必将支撑机构底座移除。 若您购买的是散装的 CPU 散热器和风扇组件，在您安装散热风扇前，先确 • 定 CPU 上已正确涂上适量的散热膏。 CPU 风扇 CPU 散热器 支撑机构底座 支撑底座固定把手...
  • Page 23 将附有风扇的支撑机构放置在散热器上方，先将一边的固定托架扣在支撑底座 上。 将另一边的固定托架也扣在支撑底座上（靠近支撑底座把手），当固定托架正 确地扣住支撑机构底座时，会有一声清脆的机构组合声。 请先确定散热器和风扇已经正确安装于主板的底座上，若散热器与风扇安装错 误，您将无法将将固定托架与主板底座完整的扣合。 将支撑机构两侧上方的固定拉杆分别拉下锁住，使得风扇和散热器能紧密地扣 住支撑机构底座。 将 CPU 风扇连线插到主板上标示有 CPU_FAN 的插座上。 CPU_FAN M2S-X M2S-X CPU Fan Connector 请不要忘记连接 CPU 风扇接针! 如果您没有连接风扇接针，那么将会出 现“Hardware monitoring errors”。 华硕 M2S-X 主板用户手册 1-11...

  • Page 24: 系统内存

    系统内存 1.7.1 DDR2 DIMM 插槽的位置 下图所示为主板上 DDR2 DIMM 插槽的位置。 M2S-X M2S-X 240-pin DDR2 DIMM Sockets • 请确定您在安装或移除内存条或其它系统元件之前已经拔掉电源，否则将会 伤及主板和其它元件。 • 建议您在安装 PCI Express x16 卡之前安装内存条。 1.7.2 内存设置 您可以安装 256MB， 512MB， 1GB 和 2GB unbuffered ECC/non-ECC DDR2 DIMMs 内存条到主板的内存插槽。 推荐内存设置 插槽 模式 DIMM_A1 DIMM_B1 DIMM_A2 DIMM_B2 安装...
  • Page 25 XP 32 位版本操作系统，局限在于它会为系统驱动保留一 ® 定的空间，如果您在Windows XP 32 位版本操作系统下作业，我们建议您在安 ® 装内存时不要超过 3 GB 。 请登陆华硕 FAQ 网站获取更详细的解释: http://support.asus.com/faq/faq.aspx?SLanguage=en-us 在在线搜索中，选中如图所示选项，点击 Search。 点击标有“4GB memory installed but less memory size detected.”的选项。 您可以至下列网站查看第三方评论: http://dlsvr01.asus.com/pub/ASUS/mb/ 4GB_Rev1.pdf http://www.intel.com/support/ motherboards/server/sb/cs-016594.htm 本主板因芯片组的限制，在 64－bit 操作系统环境下，仅支持最高 3GB 内存。 华硕 M2S-X 主板用户手册 1-1...
  • Page 26 DDR2 800 内存合格厂商列表 (QVL) 支持内存插槽 A B C 容量 厂商 芯片型号 单双面 使用内存芯片 512MB Kingston KVR800D2N5/512 K4T51083QC-ZCE7 v v v 512MB Kingston KVR800D2N5/512 V59C1512804QBF25S0054707PEBPA v v v Kingston KVR800D2N5/1G K4T51083QC-ZCE7 v v v Kingston KHX6400D2LL/1G Heat-Sink Package v v v Kingston KVR800D2N5/1G NT5TU64M8BE-25C62321800CP...
  • Page 27 EBE51UD8ABFA-5C-E E5108AB-5C-E v v v 512MB Transcend 512MB DDR2 533 ECC 6ND22D9GCT(ECC) v v v 512MB Kingmax KLBC28F-A8KB4 KKEA88B4IAK-37 v v v 256MB Kingmax KLBB68F-36EP4 E5116AB-5C-E v v v 512MB Kingmax KLBC28F-A8EB4 E5108AE-5C-E v v v 华硕 M2S-X 主板用户手册 1-1...

  • Page 28: 安装内存条

    Side(s): SS - 单面颗粒内存条 DS - 双面颗粒内存条 DIMM 支持: A - 在单通道设置中，支持安装一组内存条在任一内存插槽。 B - 在双通道设置中，支持安装两组内存条在黄色或黑色内存插槽。 C - 支持安装四组内存条在黄色与黑色插槽，作为两组双通道内存设置。 请登录华硕公司网站 (www.asus.com.cn) 以获取最新的 DDR2 内存合格供应商列 表。 DDR 内存缺口 1.7.3 安装内存条 请按照以下步骤安装 DIMM 内存条: 将内存条插槽两旁的白色固定卡榫扳 开。 将内存条的金手指对齐插槽上的沟槽,并 且注意金手指的缺口必须对齐插槽的凸 往外扳开卡榫 起点。 最后缓缓将内存条插入插槽中,若无错 误,插槽两端的白色卡榫会因内存条的 插入而自动扣到内存条两侧的凹槽中。...

  • Page 29: 标准中断要求使用一览表

    — — — — 内置 Audio 控制器 — — 共享 — — — — — 内置 SATA 控制器 — 共享 — — — — — — 当您将 PCI 扩展卡插在可共享的扩展卡插槽时，请确保该扩展卡的驱动程序支 持 IRQ 共享或该扩展卡不需要指派 IRQ，否则容易因 IRQ 指派不当而产生冲 突，导致系统不稳定切该扩展卡也无法正常使用。 华硕 M2S-X 主板用户手册 1-1...

  • Page 30: Pci 插槽

    1.8.3 PCI 插槽 本主板内置的PCI 插槽支持网卡、SCSI 卡、USB 卡以及其它符合 PCI 规格的功 能扩展卡。 1.8.4 PCI Express x1 插槽 本主板支持 PCI Express X1 网卡，SCSI 卡和 其它符合 PCI Express 规格的功能扩展卡。右 图所示为一块网卡安装在 PCI Express X1 插 槽中。 1.8.5 PCI Express x16 插槽 本主板支持符合 PCI Express 规格的 PCI Express X16 显卡。右图所示为一块显卡安装...

  • Page 31: 跳线

    2. 将跳线帽从 pins 1-2 ( 默认) 移到 pins 2-3 大约 5~10 秒(此时即清除BIOS 中 所有数据),然后再移回 pins 1-2。 3. 插上电源线,开启电脑电源。 4. 在电脑启动时按下键盘上的<Del> 键以进入BIOS 设置程序重新设置所有参数。 设置完毕请储存并重启。 除了清除 RTC RAM 参数外,请勿将主板上的 CLRTC 跳线帽从默认位置移除,这样 做可能会导致系统开机失败。 CLRTC M2S-X Normal Clear RTC (Default) M2S-X Clear RTC RAM 如果您是因为超频的缘故而导致系统无法正常启动，您无须使用上述的 RTC 清 除方式来解决问题。建议您 C.P.R. (CPU 参数恢复) 功能，再重启系统，BIOS 即 可恢复至默认值。 华硕 M2S-X 主板用户手册 1-1...
  • Page 32 USB 设备唤醒功能设置 (3-pin USBPW12, USBPW34, USBPW56) 将本跳线设置成 +5V ，则允许系统在 S1 休眠模式中 (CPU 停止运转、DRAM 正常更新、系统运行在低功耗模式) 用 USB 键盘或鼠标激活。若设置为 +5VSB ，则允许系统在 S3 与 S4 休眠模式 (不供电给 CPU、DRAM 缓慢更 新、电源供应器处于省电模式)中用 USB 键盘或鼠标激活。 USBPW12 USBPW34 USBPW56 M2S-X M2S-X USB Device Wake Up 要使用USB设备来激活休眠的系统,您所使用的电源供应器必须能为每个设备 • 提供至少500mA/+5SB 的电力，否则无法激活电脑。 • 无论电脑处于一般工作状态或休眠模式中，总电力消耗都不超过电源供应器 的负荷能力(+5VSB)。 第一章：产品介绍...

  • Page 33: 元件与外围设备连接

    Network)。 LAN 接口指示灯 SPEED SPEED 速度指示灯 状态 描述 绿色灯号(右) 连线速度10 Mbps LAN port 黄色灯号(左) 连线速度 100 Mbps 侧面扬声器输出接口 (灰色)。本接口可以连接侧面扬声器，可进行 8 声道音 频设置。 5. 后置扬声器输出接口 (黑色)。 本接口可以连接侧面扬声器，可进行4，6 或 8 声 道音频设置。 6. 音频输入接口(浅蓝色)。本接口可以连接录音机、CD和DVD播放器，或是其它 音源。在 4 或 6 声道模式下，这个接口可作为为环绕之用。 华硕 M2S-X 主板用户手册 1-1...
  • Page 34 音频输出接口(浅黄绿色)。本接口可以连接耳机或音箱。在4， 6 或8声道设置 中，本接口用作前置喇叭输出。 麦克风接口(粉红色)。本接口可以连接麦克风。 中央声道/重低音环绕(橙色)。 本接口可以作连接中央声道/重低音环绕喇叭之 用。 在2, 4, 6 或 8声道音效设置上，音效输出，音效输入与麦克风接口的功能会随着 声道音效设置的改变而改变，如下表所示。 二、四 、六或八声道音效设置 接口 四声道 六声道 八声道 耳机 二声道 浅蓝色 音源输入 音源输入 音源输入 音源输入 浅黄绿色 音源输出 前置喇叭输出 前置喇叭输出 前置喇叭输出 粉红色 麦克风输入 麦克风输入 麦克风输入 麦克风输入 灰色 侧面扬声器输出 – –...

  • Page 35: 内部接口

    Cable-Select Master 两个设备 黑色 Slave 灰色 Master Master 黑色或灰色 Slave Slave 本插槽 Pin 20 是故意折断的,与此对应,排线上的 Pin 20 孔故意被填塞;排线 • 上的凸起,也必须与插槽上的凹槽吻合,这样可以防止在组装过程中造成排线 插反的状况。 • 请使用 80 导线的 IDE 排线来连接 DMA 133/100/66 IDE 设备。 若任何设备的跳线设置成了“Cable-Select”，请确保其它所有设备的跳线都 • 作了相同的设置。 M2S-X M2S-X IDE Connectors 华硕 M2S-X 主板用户手册 1-...
  • Page 36 软驱排线连接插座 (34-1 pin FLOPPY) 这个插槽用来连接软驱的排线。将排线的一端连接到主板，另一端连接到软驱背 后的信号接口。 (本插槽的 Pin 5 是故意折断的，排线上的 Pin 5 孔也故意被填 塞，这样可以防止在组装过程中插反)。 注意 : 请将排线标示为红色处对 准插座上 PIN 1 位置 FLOPPY M2S-X 注意 : 请将排线标示为红色处 NOTE: Orient the red markings on the floppy ribbon cable to PIN 1. 对准插座上 PIN 1 位置 M2S-X Floppy Disk Drive Connector 内置音频连接插座 (4-pin CD) 这个连接插座可接收 CD-ROM、TV tuner 卡或 MPEG 解压缩卡等音源的立体...
  • Page 37 +3 Volts -12 Volts +3 Volts Ground Ground PSON# +5 Volts Ground Ground Ground +5 Volts Ground Ground -5 Volts Power OK +5 Volts +5V Standby M2S-X +5 Volts +12 Volts +5 Volts +12 Volts Ground +3 Volts ATX Power Connector M2S-X 华硕 M2S-X 主板用户手册 1-...
  • Page 38 合计最大 1~2.22 安培（最大 26.64 瓦）的散热风扇。请将风扇的排线连接到主 板上，并确认风扇的黑色电线必须连接到本接口的接地。 安装电脑时请一定要记得连接散热风扇, 因为电脑主机内部的许多元件会在电脑开 启电源后散发大量热能。如果不做好空气的循环把热空气适当排出, 则电脑很容易 产生死机的现象。另外，这些接口不是跳线,请不要将跳线帽套在接口上。 CPU_FAN CHA_FAN M2S-X M2S-X Fan Connectors USB 扩展套件排线插槽 (10-1 pin USB56) 如果后面板提供的 USB 端口不够用，您可以通过 USB 扩展套件来获得更多的 USB 端口。用 USB 线连接 USB 2.0 模块和这个套件。您可以将 USB 模块安 装到机箱的前面板。这个模块有两个 USB 2.0 端口用来连接下一代 USB 外围 设备，如高清晰度的数码相机、扫描仪和打印机等。...
  • Page 39 除。 M2S-X CHASSIS (Default) Chassis Intrusion Connector M2S-X Serial ATA 插槽 (7-pin SATA1, SATA2) 这些新一代插槽只需薄薄的一根 Serial ATA 线缆便可连接至内部存储设备。 现行的 Serial ATA 界面支持高达 150 MB/s 的数据传输速率。 f比速率为 133MB/s 的标准 parallel ATA 界面 (Ultra ATA/133) 要快得多。 SATA2 SATA1 M2S-X M2S-X SATA Connectors 华硕 M2S-X 主板用户手册 1-...
  • Page 40 前面板音效连接排针 (10-1 pin FP_AUDIO) 这个接针支持传统 AC‘97 音频标准，可以用来连接主机前端音效面板的排线。 将前面板音频模块连接线的一端连接到这个排针，您就可以轻松的地在主机前面 板来控制音效输入／输出等功能。 FP_AUDIO M2S-X M2S-X Front panel audio connector 10. 系统控制面板连接排针 (10-1 pin F_PANEL) 本排针支持数个连接到电脑主机前方面板的功能接针。 SPEAKER PLED PANEL M2S-X Reset IDE_LED PWRSW M2S-X System Panel Connector 第一章：产品介绍 1-...
  • Page 41 系统电源指示灯 (3-pin PLED) • 本接针用来连接系统电源指示灯。电脑在正常使用的情形下,该指示灯会持续亮 着;当电脑进入休眠状态时,该指示灯会闪烁。 系统警告扬声器 (4-pin SPEAKER) • 本接针用来连接主机外壳中的喇叭。当系统正常开机时,用户可以听到嘟嘟声。 如果开机过程发生问题,则会以不同长短的警示声来提醒用户。 重启按钮 (2-pin RESET) • 本接针用来连接主机外壳上的重启按钮。您可以在不需要关掉电脑电源的情况 下重启电脑。 ATX 电源/软关机按钮 (2-pin PWRSW ) • 本接针用来连接主机外壳上的电脑电源按钮。您可以根据BIOS 程序或操作系统 的设置,来决定当按下电源开关时,电脑会在正常运作与休眠模式间切换;或是在正 常运作与软关机模式间中切换。若要关机,请持续按住电源开关超过四秒。 硬盘运作指示灯 (2-pin IDE_LED) • 本接针用来连接硬盘运作指示灯。当硬盘有数据的读取动作时,这个指示灯会随 之闪烁。 华硕 M2S-X 主板用户手册 1-...
  • Page 42 第一章：产品介绍 1- 0...
  • Page 43 本章节将告诉您如何通过 BIOS 程序设置 菜单来更改系统设置。同时还详细地介绍 了BIOS 参数。 BIOS 程序设置...

  • Page 44: 第二章：Bios程序设置

    管理和升级您的 BIOS 程序 以下工具可帮助您管理与升级主板上的 BIOS（Basic Input/Output System）设置: 1. ASUS AFUDOS - 在 DOS 模式下通过启动软盘升级 BIOS 。 2. ASUS EZ Flash 2 - 在 DOS 模式下通过软盘或 U 盘升级 BIOS 。 3. ASUS CrashFree BIOS 3 - 当 BIOS 程序毁损时，用 U 盘，软盘或主板 附赠的随机光盘可升级 BIOS。...

  • Page 45: 使用 Afudos 来升级Bios

    /i[filename] [filename] 为启动软盘中最新的 (或原始的) BIOS 文件 5. 按下 <Enter>，屏幕就会显示 BIOS 升级进度。 下图 BIOS 信息仅供参考。您屏幕上出现的BIOS 信息和本图不一定完全相同。 A:\>afudos/iM2S-X.ROM AMI Firmware Update Utility - Version 1.10 Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading file ..done Erasing flash ..done Writing flash ..0x0008CC00 (9%) 在升级过程中，请勿关闭或重新启动系统！此举会导致系统损坏！ 华硕 M2S-X 主板用户手册...

  • Page 46: 复制现行系统的Bios程序

    当系统完成升级后，会自动返回 DOS 模式。 A:\>afudos /iM2S-X.ROM AMI Firmware Update Utility - Version 1.10 Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading file ..done Erasing flash ..done Writing flash ..done Verifying flash .. done A:\> 5. 通过硬盘重新开机。 2.1.3 复制现行系统的BIOS程序 您可以使用 AFUDOS.EXE 应用程序来保存现行系统的BIOS文件。这份复制的软盘 或硬盘，可以作为当 BIOS 程序失去作用或系统损坏时的备份文件。 请依照以下步骤用 AFUDOS.EXE 应用程序复制现行系统中的 BIOS 程序： 1.

  • Page 47: 使用华硕 Ez Flash 2 来升级 Bios

    在系统开机进行自我测试时按下 <Alt> + <F2> ，就会出现以下信息。 ASUSTek EZ Flash 2 BIOS ROM Utility V3.02 FLASH TYPE: Winbond W39V040FC F Current ROM Update ROM BOARD: M2S-X BOARD: Unknown VER: 0116 VER: Unknown DATE: 01/10/07 DATE: Unknown PATH: A:\ Note [Enter] Select or Load [B] Backup [ESC] Exit [Tab] Switch [Up/Down/Home/End] Move 华硕 M2S-X 主板用户手册...

  • Page 48: 使用 Crashfree Bios 3 来恢复 Bios

    (2) 进入 BIOS 设置程序。在工具菜单中选择 EZ Flash 2 并按下 <Enter>。 在未找到正确的文件前，您可以通过 <Tab> 键在不同的驱动盘之间转换。然 后按下 <Enter>键 找到正确的 BIOS 文件后， EZ Flash 2 将会显示 BIOS 升级信息，并在升级完 成后自动重新开机。 本功能只支持 U盘，硬盘或 FAT 32/16/12 格式下的软盘。 • • 在升级过程中，请勿关闭或重新启动系统！此举会导致系统损坏！ 2.1.5 使用 CrashFree BIOS 3 来恢复 BIOS 华硕自行研发的 CrashFree BIOS 3 程序，让您在当 BIOS 程序和资料被病毒侵入或损 坏时，可以轻松地从驱动程序和应用程序光盘中，或是从含有最新的或原始的...
  • Page 49 CD-ROM found! Reading file “M2S-X.ROM”. Completed. Start flashing... 当BIOS升级程序完成后，重新启动系统。 用 U 盘来恢复 BIOS 程序 请按照以下步骤用 U 盘来恢复 BIOS 程序: 将储存有 BIOS 文件的 U盘插入 USB 接口。 开启系统。 若光驱中没有光盘，程序会自动检查软驱中是否存有原始或最新的BIOS程序。 当找到所需的文件后，即开始恢复BIOS文件。 当系统完成升级后，会自动返回 DOS 模式。 您仅能使用带独立分区，容量小于 8GB ，为 FAT 32/16/12 格式的 U盘。 • • 在升级过程中，请勿关闭或重新启动系统！此举会导致系统损坏！ 华硕 M2S-X 主板用户手册...
  • Page 50 使用软盘恢复 BIOS 程序 请按照以下步骤用启动软盘恢复BIOS程序： 开启系统。 将存有原始或最新的BIOS程序的软盘插入软驱中。 应用程序会现实下面的信息并自动检查光驱中的原始或最新的BIOS文件。 Bad BIOS checksum. Starting BIOS recovery... Checking for floppy... 当找到所需的文件后，即开始恢复BIOS文件。 Bad BIOS checksum. Starting BIOS recovery... Checking for floppy... Floppy found! Reading file “P5RD2VM.ROM”. Completed. Start flashing... 在升级过程中，请勿关闭或重新启动系统！此举会导致系统损坏！ 当BIOS升级程序完成后，重新启动系统。 在光盘中的 BIOS 程序文件也许并非最新的。请至华硕网站 (www.asus.com.cn)下 载最新的程序文件。 第二章：BIOS程序设置 - ...

  • Page 51: Bios 程序设置

    程序的运行。此时，请按下主机上的 <reset> 键，或是按下键盘上的 <Alt> + <Ctrl> + <Del> 键来重新开机。 华硕 BIOS 设置程序以简单易用为设计诉求，菜单式的设计让您可以轻松地在所有子 菜单中来回查看与设置所有选项。参考本章的解释，让您可以更深程度地掌控 BIOS 的设置方式。 改变默认的 BIOS 设置是为了根据不同的环境，让电脑能够更有效率地运行。如 果在您更改过 BIOS 后发觉系统开始不稳定， 您可以在 Exit 标菜单中运行 Load Default Settings 选项来载入 BIOS 的出厂默认值。请参考 “2.8 离开BIOS程序” 在下图出现的 BIOS 信息内容仅供参考，可能与您实际看到的有些许不同。 请登录华硕网站 (www.asus.com.cn) 来下载本主板最新的BIOS文件。 华硕 M2S-X 主板用户手册...

  • Page 52: Bios 菜单

    2.2.1 BIOS 菜单 菜单项 菜单栏 在线操作说明 设置值 Use [ENTER], [TAB] System Time [04:46:19] System Date [Sun 01/13/2002] or [SHIFT-TAB] to Legacy Diskette A [1.44M, 3.5 in] select a field. Primary IDE Master [Not Detected] Use [+] or [-] to Primary IDE Slave [Not Detected] configure system Time. Secondary IDE Master [Not Detected] Secondary IDE Slave [Not Detected]...

  • Page 53: 菜单项目

    Primary Graphics Adapter [AGP] Search for MDA Resources [Yes] AGP Mode [AGP 8X] 2.2.9 在线操作说明 AGP Fast Write [Enabled] Graphics Aperture Size [64MB] 在菜单画面的右下方为目前所选择的选项的功能说明，此说明会依选项的不同而自 Select Screen Select Item Change Option General Help 动更改。 F10 Save and Exit ESC Exit 设置窗口 滚动条 华硕 M2S-X 主板用户手册 -11...

  • Page 54: 主菜单（Main Menu

    主菜单（Main menu） 当您进入 BIOS 设置程序时，首先出现的第一个画面即为主菜单，内容如下图。 请参阅 “2.2.1 BIOS 菜单” 一节来得知如何具体的操作和使用本设置程序。 System Time [04:51:19] Use [ENTER], [TAB] System Date [Sun 01/13/2002] Legacy Diskette A [1.44M, 3.5 in] or [SHIFT-TAB] to select a field. Primary IDE Master [Not Detected] Primary IDE Slave [Not Detected] Use [+] or [-] to Secondary IDE Master [Not Detected] configure system Time.

  • Page 55: Ide设备菜单(Primary And Secondary Ide Master/Slave)

    为 ARMD (ATAPI 移动媒体设备) 设置值则是设置 ZIP, LS-120 或 MO 光驱等。 设置值有: [Not Installed] [Auto] [CDROM] [ARMD] LBA/Large Mode [Auto] 开启或关闭 LBA 模式。设置为 Auto 时，系统可自行检测设备是否支持 LBA 模式，若支持，系统将自动调整为 LBA 模式供设备使用。设置值有: [Disabled] [Auto] Block (Multi-sector Transfer) [Auto] 开启或关闭数据同时传送至多个磁区功能。当您设置为 Auto 时，数据传送便可 同时传送至多个磁区，若设为 Disabled，数据传送便只能一次送达一个磁区。设 置值有: [Disabled] [Auto] 华硕 M2S-X 主板用户手册 -1...

  • Page 56: Sata1 和 Sata2

    PIO Mode [Auto] 选择 PIO 模式。设置值有: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] 选择 DMA 模式。设置值有: [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5] SMART Monitoring [Auto] 设置智能监视，分析和报告技术。 设置值有: [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Disabled] 开启或关闭...
  • Page 57 DMA Mode [Auto] 选择 DMA 模式。设置值有: [Auto] [SWDMA0] [SWDMA1] [SWDMA2] [MWDMA0] [MWDMA1] [MWDMA2] [UDMA0] [UDMA1] [UDMA2] [UDMA3] [UDMA4] [UDMA5] SMART Monitoring [Auto] 设置智能监视，分析和报告技术。 设置值有: [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Disabled] 开启或关闭 32-位数据传输。 设置值有: [Disabled] [Enabled] 华硕 M2S-X 主板用户手册 -1...

  • Page 58: Ide 设置(Ide Configuration)

    2.3.6 IDE 设置(IDE Configuration) 本项目允许您设置或改变系统中 IDE 设备的设置。若您想对一个项目进行设置，请 将其选定，然后按下 <Enter> 键。 IDE Configuration Onboard PCI IDE Controller [Both] Onboard PCI S-ATA Controller [IDE By Bios] Hard Disk Write Protect [Disabled] IDE Detect Time Out (Sec) [35] ATA(PI) 80Pin Cable Detection [Host] IDE PIO Pre-Fetch Enable [Disabled] Onboard PCI IDE Controller [Both] 本项目允许您设置内置...

  • Page 59: 系统信息（System Information

    : AMD Sempron(tm) Processor 3200+ Speed : 1800 MHz Count System Memory Usable Size : 512MB Select Screen Select Item Change Option General Help F10 Save and Exit ESC Exit AMI BIOS 显示目前所使用的 BIOS 程序信息。 Processor 显示目前所使用的中央处理器规格。 System Memory 显示目前所使用的内存条容量。 高级菜单（Advanced menu） 高级菜单可让您更改 CPU 与其他系统设备的细节设置。 注意！在您更改本高级菜单的设置时，不正确的数值将导致系统损毁！ 华硕 M2S-X 主板用户手册 -1...

  • Page 60: Usb 设置 (Usb Configuration)

    USB Configuration Configure the USB support. JumperFree Configuration CPU Configuration Chipset Onboard Devices Configuration PCIPnP 2.4.1 USB 设置（USB Configuration） 这个菜单下的项目可用于更改 USB 相关特性。选择项目然后按下 <Enter> 以显示设 置选项。 OnBoard SiS USB1.1 DEVICE [Enabled] OnBoard SiS USB2.0 DEVICE [Enabled] USB Configuration Module Version - 2.24.0-11.4 USB Devices Enabled : None Legacy USB Support [Enabled] USB 2.0 Controller Mode [HiSpeed] BIOS EHCI Hand-Off [Enabled]...

  • Page 61: Jumperfree 设置 (Jumperfree Configuration)

    BIOS EHCI Hand-Off [Enabled] 本项目允许您停止 OHCI handover 中的 EHCI HC 。 在您的系统不支持 EHCI 主控 制器的情况下，请您开启此项目。设置值有: [Disabled] [Enabled] 2.4.2 JumperFree 设置（JumperFree Configuration） JumperFree Configuration AI Overclocking [Auto] AI Overclocking [Auto] 选择您想要的 CPU 频率，其它相关参数将自动调整。若 CPU 频率超过厂家所建议 的，系统可能会不稳定，若系统不稳定，请返回出厂默认值。设置值有: [Manual] [Auto] [Overclock Profile] 华硕 M2S-X 主板用户手册 -1...

  • Page 62: 中央处理器设置 (Cpu Configuration)

    2.4.3 中央处理器设置 (CPU Configuration) CPU 设置菜单显示现行的 CPU 设置情况。 CPU Configuration Module Version: 13.06 AGESA Version: 02.08.00 Physical Count: 1 Logical Count : 1 AMD Sempron(tm) Processor 3200+ Revision: F2 Cache L1: 64KB Cache L2: 128KB Speed : 1800MHz Current FSB Multiplier: 9x Maximum FSB Multiplier: 9x Able to Change Freq. : Yes uCode Patch Level : None Required Cool N’...

  • Page 63: Memory Configuration

    TRCD [Auto] [Auto] TRAS [Auto] Command Timing (2T mode) [Auto] MCT Timing Mode [Auto] Bank Interleaving [Auto] Enable Clock to All DIMMs [Disabled] MemClk Tristate C3/ATLVID [Disabled] DQS Signal Training Control [Enabled] Memory Hole Remapping [Enabled] 华硕 M2S-X 主板用户手册 -1...
  • Page 64 Memclock Mode [ Auto] 本项目允许您设置内存时钟模式 (memory clock mode)。 您可以选择 [Auto] ，或通 过 [Limit] 来选择您所需的标准值。设置值有: [Auto] [Limit] [Manual] 当 Memclock Mode 设为 [Limit] 或 [Manual] 时，下列项目才会出现。 Memclock Value [400MHz] 本项目允许您设置 Memclock value。 设置值有: [400MHz] [533MHz] [667MHz] [800MHz] CAS Latency (CL) [Auto] 本项目允许您设置...
  • Page 65 Alternate VID [Auto] 可让您在低电力状态下选择具体的可调的 VID 。设置值有: [1.550V] [1.525V] [1.500V] [1.475V] [1.450V] [1.425V] [1.400V] [1.375V] [1.350V] [1.325V] [1.300V] [1.275V] [1.250V] [1.225V] [1.200V] [1.175V] [1.150V] [1.125V] [1.100V] [1.075V] [1.050V] [1.025V] [1.000V] [0.975V] [0.950V] [0.925V] [0.900V] [0.875V] [0.850V] [0.825V] [0.800V] [Auto] 华硕 M2S-X 主板用户手册 -...

  • Page 66: Ecc Configuration

    ECC Configuration ECC Configuration DRAM ECC Enable [Enabled] 4-Bit ECC Mode [Disabled] DRAM SCRUB REDIRECT [Disabled] DRAM BG Scrub [Disabled] L2 Cache BG Scrub [Disabled] Data Cache BG Scrub [Disabled] DRAM ECC Enable [Disabled] 本项目用来开启或关闭 DRAM ECC ，使硬件自动分析或修正内存的错误以维持系 统的完整性。设置值有: [Disabled] [Enabled] 当 DRAM ECC 设为 [Enabled] 时，下列项目才会出现。 4-Bit ECC Mode [Disabled] 开启或关闭...
  • Page 67 [Manual] 将 Method to setup HT link 设为 [Manual] 时，下列项目才会出现。 HT Width [Auto] 本项目允许您选择 HyperTransport 的传输带宽。设置值有: [8 BIT] [16 BIT] HT Speed [800 MHz] 本项目允许您设置 CPU 至北桥的 HyperTransport 频率。 设置值有: [200 Mhz] [400 Mhz] [800 Mhz] 华硕 M2S-X 主板用户手册 -...

  • Page 68: 内置设备设置 (Onboard Devices Configuration)

    2.4.5 内置设备设置 (Onboard Devices Configuration) Configure ITE8712 Super IO Chipset Serial Port1 Address [3F8/IRQ4] Serial Port1 Mode [Normal] Parallel Port Address [378] Parallel Port Mode [Normal] Parallel Port IRQ [IRQ7] Onboard C-Media Audio [Enabled] Serial Port1 Address [3F8/IRQ4] 本项目可让您选择 Serial Port1 基址。 设置值有: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] Serial Port Mode [Normal] 本项目允许您选择串口模式。...

  • Page 69: Pci即插即用设备 (Pci Pnp)

    Allocate IRQ to PCI VGA [Yes] 当本项目设置为[Yes]且 PCI 显卡需要分配 IRQ 时，BIOS 将为其分配一个 IRQ；当 本项目设置为[No]时，即使 PCI 显卡需要 BIOS 也不会为其分配 IRQ。 设置值有: [Yes] [No] Palette Snooping [Disabled] 当本项目设置为[Enabled]时，Palette Snooping 功能会通知 PCI 设备系统中安装了一 个 ISA 图形设备，以便日后正常运行。 设置值有: [Disabled] [Enabled] 华硕 M2S-X 主板用户手册 -...

  • Page 70: 电源管理

    电源管理 (Power menu) 电源管理菜单可以让您更改电源设置。选择其中一项，然后按下 <Enter> 来进行设 置。 Suspend Mode [Auto] ACPI Version Features [ACPI v1.0] ACPI APIC Support [Enabled] APM Configuration Hardware Monitor 2.5.1 Suspend Mode [Auto] 本项目可让您选择系统挂起状况下的ACPI（Advanced Configuration 和 Power Interface）状态。设置值有: [S1 (POS) Only] [S3 Only] [Auto] 2.5.2 ACPI Version Features [ACPI v1.0] 本项目可让您为...

  • Page 71: 高级电源管理设置 (Apm Configuration)

    Power On By Internal MAC LAN [Disabled] 本项目允许您开启或关闭 MAC 唤醒功能。设置值有: [Disabled] [Enabled] Power On By PCI Devices [Disabled] 本项目允许您开启或关闭 PME 唤醒功能。要使用本功能，ATX 电源至少要提供 1A 的电流及 +5VSB 的电压。设置值有: [Disabled] [Enabled] Power On By External Modems [Disabled] 本项目用来设置当电脑在软关机状态下，调制解调器接收到信号时系统是否开启。设 置值有: [Disabled] [Enabled] 华硕 M2S-X 主板用户手册 -...

  • Page 72: 硬件监控 (Hardware Monitor)

    需要注意的是，电脑和应用必须在全动力状态下才能接收跟传输信号。因此，接 收到第一个信号而启动电脑时，可能无法成功传输信息。当电脑系统关机时，关 闭外接调制解调器再打开也可能会引起开始动作，导致系统电源启动。 Power On By RTC Alarm [Disabled] 本项目允许您开启或关闭 RTC 来生成唤醒事件。若设为 Enabled 将会出现 RTC Alarm Date， RTC Alarm Hour， RTC Alarm Minute 和 RTC Alarm Second 您可以 利用即时时钟来开启系统。设置值有: [Disabled] [Enabled] 2.5.5 硬件监控 Hardware Monitor) CPU Temperature Hardware Monitor CPU Temperature [40.5ºC/102.5ºF] MB Temperature [33ªC/91ºF]...

  • Page 73: 启动菜单（Boot Menu

    VCORE Voltage, +3.3V Voltage, +5V Voltage, +12V Voltage 本主板具有电压监视的功能，用来确保主板接受正确的电压准位，以及稳定的电流 供应。 Smart Q-Fan Function [Disabled] 本项目用来开启或关闭 ASUS Q-Fan 功能。设置值有: [Disabled] [Enabled] Q-FAN Mode [Standard] 设置 Q-Fan 模式。只有当 Smart Q-Fan 功能项目设为 Enabled 时，本项目才出 现。设置值有: [Quiet] [Standard] [Cool] 启动菜单 （Boot menu) 启动菜单项可以让您更改系统的启动选项。选择其中一项，然后按下<Enter>键来显 示子菜单。...

  • Page 74: 启动设备优先级 （Boot Device Priority

    2.6.1 启动设备优先级 Boot Device Priority) Boot Device Priority 1st Boot Device [1st FLOPPY DRIVE] 2nd Boot Device [Hard Drive] 3rd Boot Device [ATAPI CD-ROM] 1st ~ xxth Boot Device [1st Floppy Drive] 本项目可以让您从可用设备中指定启动设备的优先顺序。屏幕上显示的设备项目号 取决于系统中所安装设备的数目。 设置值有: [1st FLOPPY DRIVE][Hard Drive][ATAPI CD-ROM][Disabled] 2.6.2 启动设置...

  • Page 75: 安全性菜单(Security)

    Change User Password Change Supervisor Password 选择此项目来设置或更改管理员密码。管理员密码显在屏幕的上方，默认显示为： Not Installed。在您设置了密码之后，这个项目显示为：Installed。 请按照下列步骤设置管理员密码： 1. 选择 Change Supervisor Password 并按下 <Enter>。 2. 在出现的密码框中输入一个至少 6 位的密码并按下 <Enter>。 3. 在系统提示您确认密码时重新输入一次密码。 在您成功设置密码之后系统将出现“Password Installed”的信息，Supervisor Password 项目将显示“Installed”。如要更改管理员密码请按照同样步骤进行。 如果您要清除密码，请选择 Change Supervisor Password 并按下 <Enter>。系统将出 现“Password Uninstalled”的信息。 华硕 M2S-X 主板用户手册 -...
  • Page 76 若您忘记了密码，您可以通过清除 CMOS 实时钟 (RTC) RAM来清除密码。RAM中 的数据包括密码信息是通过主板上的电池供电的。若您想要清除 CMOS RAM中的 数据，请参考“1.9 跳线”中的说明。 在您设置了管理员密码之后，其他项目将出现并允许您更改安全性设置。 Security Settings <Enter> to change Supervisor Password : Installed User Password : Not Installed password. <Enter> again to Change Supervisor Password disabled password. User Access Level [Full Access] Change User Password Clear User Password Password Check [Setup]...

  • Page 77: 工具菜单(Tools Menu)

    This utility doesn’t support: 1.NTFS format 2.7.1 ASUS EZ Flash 2 本项目允许您运行 ASUS EZ Flash 2。 当您按下 <Enter>，一个确定页面将会出 现。用 左 / 右 方向键选择 [Ok] 或 [Cancel]，然后按下 <Enter> 来确定您的选择。 ASUSTek EZ Flash 2 BIOS ROM Utility V3.02 FLASH TYPE: Winbond W39V040FC F Current ROM Update ROM...

  • Page 78: 离开Bios程序(Exit Menu)

    离开BIOS程序(Exit menu) 本菜单可以让您选择是否保存您的设置,以及/或恢复至最佳的或默认BIOS设置。 Exit system setup Exit Options after saving the Exit & Save Changes changes. Exit & Discard Changes Discard Changes F10 key can be used Load Setup Defaults for this operation. 按下 <Esc> 后不会立刻退出菜单。从菜单中选择一项,然后按下<F10> 退出。 Exit & Save Changes 一旦您完成您的设置后,选择该项将您所设置的保存至 CMOS RAM 中。主板自带的 后备电池可以维持 CMOS RAM,这样即使系统关闭以后,它也能工作。 当您选择该项 以后,系统会弹出一个确认窗口。选择...
  • Page 79 Exit & Discard Changes 如果您不想要保存更改的设置,请选择该项。如果您做了除系统时间、系统日期以及密 码以外的更改的话, 在退出前 BIOS 会询问您是否确定要放弃保存更改并退出。 Discard Changes 本项可以让您放弃保存您所做的更改, 并恢复至预先保存的值。选择该项以后,系统会 弹出一个确认窗口。点击 <OK> 即可放弃保存,并恢复预先保存值。 Load Setup Defaults 本项可以让您恢复 BIOS程序设置菜单中的每一个参数至默认值。当您选择该项,或 按下 <F5> 时,系统会弹出一个确认窗口。选择 Ok 恢复至默认值。选择 Exit & Save Changes 或做其它更改将设置值保存至不变的 RAM 中。 华硕 M2S-X 主板用户手册 -...
  • Page 80 第二章：BIOS程序设置 - ...
  • Page 81 您可以在本章节找到所有包含在光盘中的 华硕驱动程序和应用程序的相关信息。 软件支持...

  • Page 82: 第三章：软件支持

    安装操作系统 本主板支持Windows 2000/XP/Vista 操作系统。请安装最新版本的操作系统，并经 ® 常进行升级以充分使用计算机的各项功能。 主板设置和硬件选项经常改变。本章中的安装步骤仅供参考。更多详情请查阅操 作系统说明书。 随机光盘信息 主板包装盒里的随机光盘中包含了驱动程序、软件应用程序以及一些可以调用所有 主板功能的工具软件。 随机光盘的内容随时更改，恕不另行通知。最新信息请访问华硕官方网站www. asus.com.cn 。 3.2.1 运行随机光盘 将随机光盘放入光驱中。如果 Autorun (自动播放)启用的话,光盘将自动显示 Drivers 菜单。 点击一个项目进行安装 点击一个图标，即可显示 随机光盘或主板的信息 如果 Autorun 没有启用的话,请从 BIN 文件夹中找到 ASSETUP.EXE 这个文件来 浏览随机光盘的内容。双击 ASSETUP.EXE 即可运行。 第三章：软件支持...

  • Page 83: 驱动程序菜单(Drivers)

    3.2.2 驱动程序菜单(Drivers) 该菜单显示了系统检测到已安装了的设备的驱动程序。安装相应的驱动程序以激活 这些设备。 ASUS Install-Installation Wizard for Drivers 通过华硕安装向导来安装所有的驱动程序。 AMD Cool ‘n’ Quiet Driver 安装 AMD Cool ‘n’ Quiet! 技术驱动程序。 SIS RAID Controller Driver 安装 SIS RAID 控制器驱动程序。 SiS191/SiS190 Ethernet Driver 安装 SiS191/SiS190 以太网驱动程序。 C-Media CM6501 Audio Driver 安装 C-Media CM6501 音频驱动及应用程序。...

  • Page 84: Asus Update

    ASUS PC Probe II （华硕系统诊断家II） 华硕系统诊断家II（ASUS PC Probe II）可以智能地监控风扇转速、CPU温度及系统 电压，并且会将侦测到的任何问题回报给您。这个绝佳的辅助软件可以帮助您的系统 时时刻刻处在良好的操作环境中。 ASUS Update (华硕在线更新工具) 本项目可让您从华硕网站下载最新版本的 BIOS 文件。使用华硕在线更新工具前， 请确认您可以上网连接至华硕网站。您安装华硕更新工具的同时也安装了 ASUS Mylogo™。 ASUS Screen Saver 安装华硕屏幕保护程序，让你您的电脑屏幕更加个性化。 ASUS Cool’n’Quiet Utility 安装华硕 AMD Cool ‘n’ Quiet 应用程序。 Acrobat Reader 安装 Adobe Acrobat Reader V7.0 浏览软件以打开、读取和打印 PDF (Portable ®...

  • Page 85: 磁盘制作工具（Make Disk

    3.2.4 磁盘制作工具（Make Disk） Make SIS RAID Controller Driver Disk 创建 SIS RAID 控制器驱动盘。 3.2.5 手册菜单（Manuals） SIS965/SIS965L SATA RAID User’s Manual 开启 SIS965/SIS965L Serial ATA RAID 用户手册。 华硕 M2S-X 主板用户手册...

  • Page 86: 华硕联系信息（Contact

    3.2.6 华硕联系信息（Contact） 点击 Contact 键以查看华硕联系信息。您同样可以在用户手册的封面内页找到这些 信息。 第三章：软件支持...
