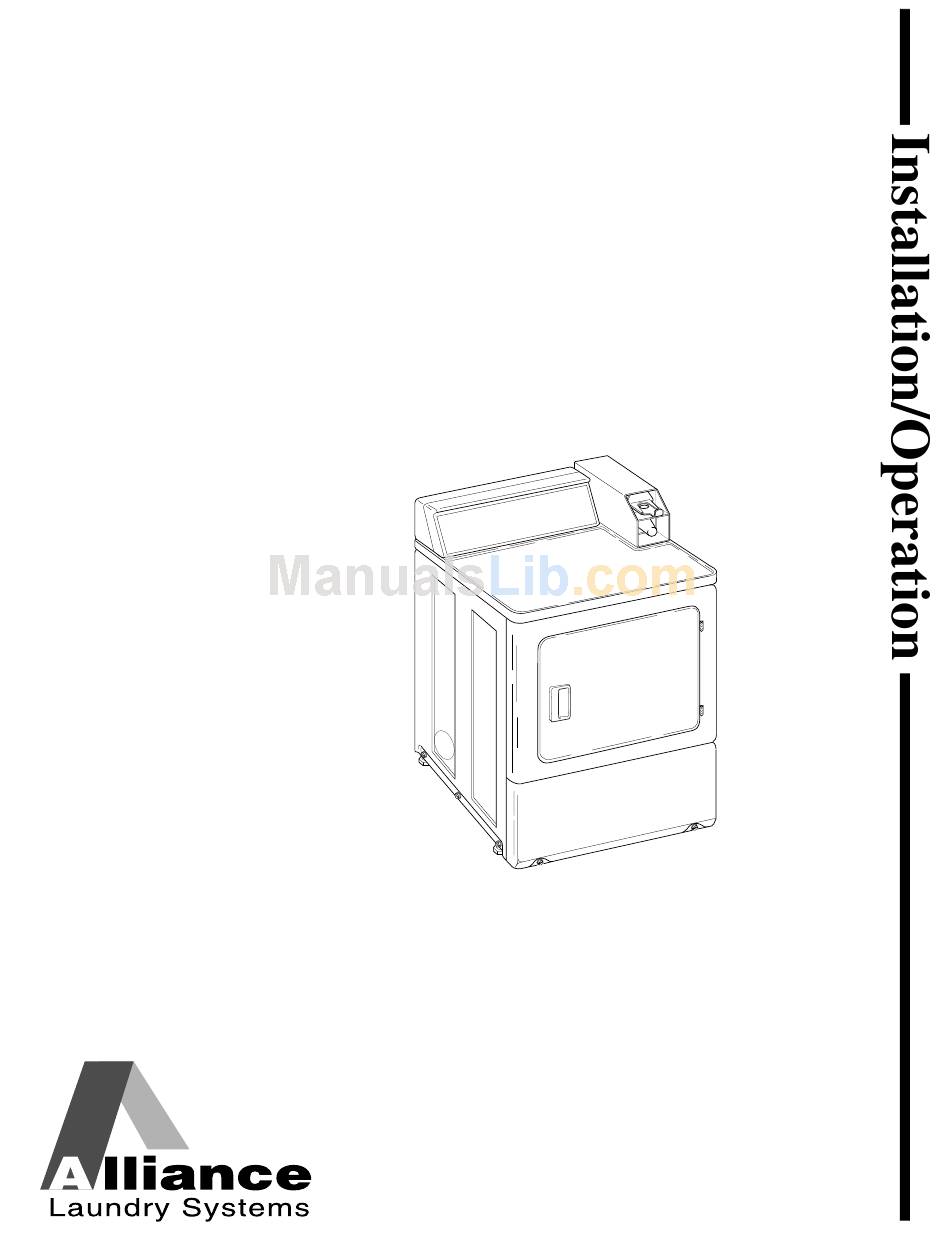

Clothes Dryer
Metered and Nonmetered
Electric and Gas Models
NOTA: El manual en
español aparece después
del manual en inglés.
D677I
Keep These Instructions for Future Reference.
(If this machine changes ownership, this manual must accompany machine.)
Part No. 510969R4
www.comlaundry.com
October 2003

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the D677I and is the answer not in the manual?

Questions and answers

Related Manuals for Alliance Laundry Systems D677I

Summary of Contents for Alliance Laundry Systems D677I

  • Page 1 Metered and Nonmetered Electric and Gas Models NOTA: El manual en español aparece después del manual en inglés. D677I Keep These Instructions for Future Reference. (If this machine changes ownership, this manual must accompany machine.) Part No. 510969R4 www.comlaundry.com October 2003...
  • Page 3 A “T-Handle” type gas shut-off valve must be installed in the gas supply line to this appliance. This appliance must not be installed in a bedroom or bathroom. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 510969...
  • Page 4 Notes © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 510969...

  • Page 5: Table Of Contents

    All rights reserved. No part of the contents of this book may be reproduced or transmitted in any form or by any means without the expressed written consent of the publisher. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 510969 Replacement Parts ...
  • Page 6 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Exhaust System Maintenance ... 39 Dryer Airflow... 39 Multi-Dryer Installation Exhaust Requirements... 40 Lint Filter ... 42 Motor Overload Protector... 42 Operation... 43 Operation Instructions for Electromechanical Dryers ... 43 Step 1: Clean Lint Filter...

  • Page 7: Replacement Parts

    Replacement Parts If replacement parts are required, contact the source from which you purchased your dryer or contact: 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Alliance Laundry Systems Shepard Street P. O. Box 990 Ripon, WI 54971-0990 U.S.A.
  • Page 8 Notes 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 9: Important Safety Instructions

    510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT (Save These Instructions) 13. Keep area around the exhaust opening and adjacent surrounding area free from the accumulation of lint, dust and dirt.
  • Page 10 28. DO NOT operate the dryer with missing or broken parts. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 11: Installation

    NOTE: Side, rear and bottom exhaust openings are 4 inch (10.2 cm) ducting. Gas models cannot be vented out left side of cabinet because of burner housing. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Installation 4.5" (11.4 cm) 8.0"...

  • Page 12: Nonmetered Models

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 13: Meter Case

    3. Carefully lift timing cam off post. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT NOTE: Adjust ratchet wheel and timing cam to “OFF” position prior to putting dryer into use. Refer to Figure 1 for proper position.

  • Page 14: Dryer Slide Extension

    No. 501086. Tighten firmly. Refer to Figure 2. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 15: Long Vault Slide Extension

    510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Long Vault Slide Extension To reduce the risk of electric shock, fire, explosion, serious injury or death: •...
  • Page 16 Refer to Figure 5. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 17: Additional Dryer Security

    IMPORTANT: Do not use a power driver to tighten screw. Torque of a power driver could over- tighten screw causing damage to cabinet assembly. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Double “D” Hole Figure 6 Installation...

  • Page 18: Before You Start

    For more detailed information, refer to section on Location Requirements. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 19: Installing The Dryer

    Leveling Leg Rubber Cup Figure 9 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Step 2: Connect Dryer Exhaust System For further assistance refer to sections on Location Requirements and Dryer Exhaust Requirements. A clothes dryer produces combustible lint.

  • Page 20: Step 3: (Gas Dryer Only) Connect Gas Supply Pipe

    Equipment Shut-Off Valve – Installed within 6' (1.8 m) of dryer © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 21: Step 4: (Electric Dryer Only) Connect Electrical Plug

    Electrical Connection. NOTE: Four-wire cord is required for mobile homes or where codes do not permit grounding through neutral. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT THREE-WIRE CONNECTION D275I FOUR-WIRE CONNECTION D006I NOTE: Dryer is shown with access cover removed for illustration purposes only.

  • Page 22: Step 5: Wipe Out Inside Of Dryer

    Figure 14 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 23: Heat Source Check

    510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Gas Dryers During the gas heat check, observe the burner flame. The flame can be viewed by removing the lower front panel of the dryer.

  • Page 24: All Models

    Air Shutter Lockscrew Air Shutter © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 25: Reversing Door Procedure

    Reinstall nine screws removed in step 2. Reinstall four hinge attaching screws removed in step 1. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Remove all nine screws. D310S D675I Rotate door panel 180 degrees as shown.

  • Page 26: Manufactured (Mobile) Home Installation

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 27: Electrical Requirements

    510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT The dryer has its own terminal block that must be connected to a separate branch, 60 Hertz, single phase circuit, AC (alternating current) circuit, fused at 30 Amperes (the circuit must be fused on both sides of the line).
  • Page 28 30 Ampere Fuses or Circuit Breaker Neutral Wire © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 29: Electrical Connection

    Grounding Pin Ground Screw on Back of Cabinet 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT IMPORTANT: Use only a U.L. listed No. 10 A.W.G. (copper wire only) three conductor power supply cord kit rated 240 Volts (minimum) 30 Amperes and labeled as suitable for use in a clothes dryer.

  • Page 30: Three-Wire Connection

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 31: Four-Wire Power Cord

    4. Tighten the screw firmly. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 8. Using the three wire-binding (10-32 x 3/8") screws from the accessories envelope located...

  • Page 32: Four-Wire Connection

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 33: Electrical Requirements

    ON THE SAME CIRCUIT WHEN THIS APPLIANCE IS OPERATING. DO NOT OVERLOAD CIRCUITS! Refer to Figure 23. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 120 ± 12 V.A.C. STANDARD 120 VOLT, 60 HERTZ, 3-WIRE...
  • Page 34 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 35: Gas Requirements

    An 1/8" N.P.T. pipe plug must be installed as shown. Refer to Figure 24. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT To reduce the risk of gas leaks, fire or explosion: • The dryer must be connected to the type of gas as shown on nameplate located in the door recess.
  • Page 36 Equipment Shut-Off Valve – Installed within 6' (1.8 m) of dryer © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 37: Location Requirements

    Centered Air Openings (Two openings minimum) 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Leveling legs can be adjusted from inside the dryer with a 1/4" driver. All four legs must rest firmly on the floor so the weight of the dryer is evenly distributed.

  • Page 38: Dryer Exhaust Requirements

    Never install flexible duct in concealed spaces, such as a wall or ceiling. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 39: Make-Up Air Requirements

    Draw make-up air from a room containing a dry cleaner or a hair salon. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Exhaust Direction The dryer can be exhausted to the outdoors through the back, left, right or bottom of the dryer. EXCEPTION: Gas dryers cannot be vented out the left side because of the burner housing.

  • Page 40: Exhaust System

    Maximum length of 4" (10.2 cm) diameter flexible metal duct NOTE: Deduct 6 feet (1.8 m) for each additional elbow. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 41: Exhaust System Maintenance

    521P3 FLEXIBLE METAL VENT KIT Figure 28 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Dryer Airflow Efficient dryer operation requires proper dryer airflow. Proper dryer airflow can be evaluated by measuring the static pressure.

  • Page 42: Multi-Dryer Installation Exhaust Requirements

    Clean Out Cover (Must be provided). Inspect monthly. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...
  • Page 43 Figure 32 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT EXHAUST AIR FLOW MAXIMUM LENGTH OF DUCT 30 feet (9.1 m)

  • Page 44: Lint Filter

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 45: Operation

    Load clothes loosely into dryer drum. Add fabric softener sheet if desired. Figure 35 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Operation Step 3: Close Loading Door Close loading door. Dryer will not operate with the door open.

  • Page 46: Step 5: Start Dryer

    METERED MODELS Figure 38 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 47: Operation Instructions For Electronic Display Control Dryers

    Load clothes loosely into dryer drum. Add fabric softener sheet if desired. Figure 41 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Step 3: Close Loading Door Close loading door. Dryer will not operate with the door open.

  • Page 48: Step 5: Insert Coin(S) Or Card

    Do not tumble dry knit woolens. Figure 45 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...
  • Page 49 It is also lit when the NO HEAT cycle is in operation. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT PRICE PRICE is lit to indicate that the value displayed is the vend pricing remaining to be satisfied.

  • Page 50: Operation Instructions For Mdc Dryers

    Figure 48 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 51: Step 5: Insert Coin(S) Or Card

    Remove knits when slightly damp because overdrying may cause shrinkage. Do not tumble dry knit woolens. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Step 6: Start Dryer To start dryer, push START pad. To stop dryer at any time, open the door. To restart the dryer, close door and push START pad.

  • Page 52: Operation Instructions For Netmaster Dryers

    Figure 55 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 53: Step 5: Insert Coin(S) Or Card

    Remove knits when slightly damp because overdrying may cause shrinkage. Do not tumble dry knit woolens. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Step 6: Start Dryer To start dryer, push START pad. To stop dryer at any time, open the door. To restart the dryer, close door and push START pad.

  • Page 54: Indicator Lights

    COOL DOWN cycle begins. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...

  • Page 55: Maintenance

    Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Maintenance Exhaust System The exhaust duct should be inspected after one year of use and cleaned if necessary by a qualified service person to remove any lint build-up.

  • Page 56: Before You Call For Service

    • • • © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Possible Reason –...

  • Page 57: If Service Is Required

    Phone: (920) 748-3950 Nameplate Figure 61 510969 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT When calling or writing about your unit, PLEASE GIVE THE MODEL AND SERIAL NUMBERS. The model and serial numbers are located on the nameplate.

  • Page 58: Copyright, Alliance Laundry Systems Llc – Do Not Copy Or Transmit

    NOTE: Record the above information and keep your sales slip. Model and serial numbers are located on the nameplate. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ©...
  • Page 59 Secadora de ropa operadas con monedas y operadas sin monedas Modelos eléctricos y a gas D677I Guarde estas instrucciones para referencia en el futuro. (Si la unidad cambia de dueño, asegúrese de que este manual vaya con la misma). Pieza No. 510969R4 www.comlaundry.com...
