Alliance Laundry Systems T453I Operation & Maintenance Manual

Alliance Laundry Systems T453I Operation & Maintenance Manual

Tumbler drying tumblers operation/maintenance manual
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

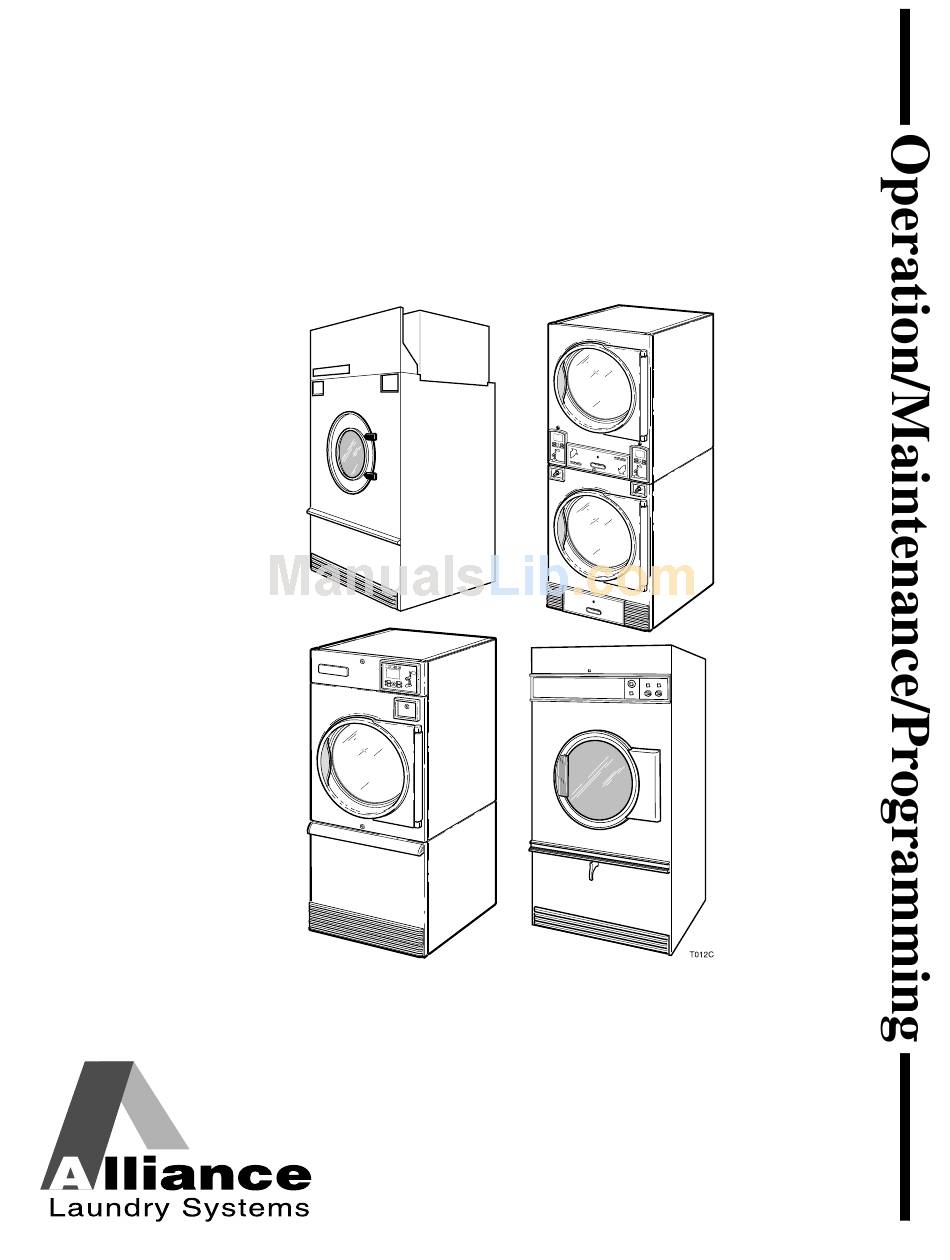

Drying Tumblers
Refer to Page 3 for Model Numbers
NOTA: El manual en
español aparece después
T433I
T477C
del manual en inglés.
T478C
Keep These Instructions for Future Reference.
(If this machine changes ownership, this manual must accompany machine.)
Part No. M414462R1
www.comlaundry.com
March 2001

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the T453I and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Alliance Laundry Systems T453I

Summary of Contents for Alliance Laundry Systems T453I

  • Page 1 Drying Tumblers Refer to Page 3 for Model Numbers NOTA: El manual en español aparece después T433I T477C del manual en inglés. T478C Keep These Instructions for Future Reference. (If this machine changes ownership, this manual must accompany machine.) Part No. M414462R1 www.comlaundry.com March 2001...
  • Page 3 These instructions must be posted in a prominent location. Step-by-step instructions of the above safety information must be posted in a prominent location near the tumbler for customer use. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT M414462 MISE EN GARDE POUR VOTRE SÉCURITÉ...

  • Page 4: Table Of Contents

    All rights reserved. No part of the contents of this book may be reproduced or transmitted in any form or by any means without the expressed written consent of the publisher. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Introduction...

  • Page 5: Introduction

    † Includes models with MT, EC, OM, CD, RM, EP, CX, CY, EX, EY, NX, NY, ZC, ZR, ZX, ZY, NC and NR control suffixes. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Introduction Steam...

  • Page 6: Customer Service

    Alliance Laundry Systems at (920) 748-3950 for the name and address of the nearest authorized parts distributor. For technical assistance, call (920) 748-3121. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Steam DTB50EG STB50CSH STB50CSL...

  • Page 7: Nameplate Location

    The model number may also be found inside the door. 0220S, 0270S, 0350S 120 POUND TUMBLER Nameplate M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ANS 72152 CLOTHES DRYER. VOL II MODEL NO: TESTED FOR NATURAL &...
  • Page 8 Notes M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 9: Safety Information

    M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Safety Information NOTE: The word “NOTE” is used to communicate installation, operation, maintenance or servicing information that is important but not hazard related.

  • Page 10: Important Safety Instructions

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 14. The interior of the tumbler and the exhaust duct should be cleaned periodically by qualified service personnel.
  • Page 11 27. Never operate the tumbler with any guards and/or panels removed. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 28. DO NOT operate the tumbler with missing or broken parts. 29. DO NOT by-pass any safety devices.
  • Page 12 Notes M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 13: Operating Instructions

    Close cylinder door. Tumbler will not operate with the door open. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT WARNING Step 3: Determine Required Temperature The type of fabric being dried will determine the setting.

  • Page 14: Manual Timer Tumblers

    To restart the cycle, door must be closed and the PUSH TO START button must be pressed in. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT HIGH COTTON COOL...

  • Page 15: Electro-Mechanical Coin Control Tumbler

    To restart the cycle, the door must be closed and the PUSH TO START button must be pressed in. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT SINGLE AND DUAL COIN METER COIN SLOT AND KNOB TEMPERATURE...

  • Page 16: Netmaster Coin Control

    To stop the tumbler at any time during the cycle, OPEN DOOR. To restart the tumbler, CLOSE door and press START pad. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Figure 4 WARNING To reduce the risk of bodily injury, the tumbler stops tumbling when the door is opened.

  • Page 17: Netmaster Card Control

    To stop the tumbler at any time during the cycle, OPEN DOOR. To restart the tumbler, CLOSE door and press START pad. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Figure 5 WARNING To reduce the risk of bodily injury, the tumbler stops tumbling when the door is opened.

  • Page 18: Electronic Opl Control

    NOTE: Do not press directly on lights or the center of pad. For proper selection, press on pad slightly to the right of center. Refer to Figure 7. Figure 7 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT STATUS HIGH START...

  • Page 19: Electronic Coin Control

    3. Press START pad to start tumbler. To stop the tumbler at any time during the cycle, OPEN DOOR. To restart the tumbler, CLOSE door and press START pad. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT INSERT PUSH COIN START...

  • Page 20: Reversing Operation

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT IMPORTANT: After any electrical maintenance is done, make sure that the blower motor is turning...

  • Page 21: Programming The Electronic Opl Control

    SELECT pads may be saved in one of four ways as a custom heat cycle, refer to Table 1. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT All of these cycles They may be may be used as...

  • Page 22: Signal

    To turn Reversing option off, press the REVERSING pad. (Any time reversing pad is pressed, the cylinder will pause for 6 seconds.) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Status Lights (Refer to Figure 11) Lights when door is open.

  • Page 23: Automatic Dry And Condition Mode

    “Lr” (Load Ready) will appear in the display. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT “AC:**” will be displayed when tumbler is in Auto Cool Down. Typical cool down times for fabric selections are preset as shown in Table 2.

  • Page 24: Time Dry And No Heat Modes

    NO HEAT 20 Min. Table 3 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT “AC:**” will be displayed when tumbler is in Auto Cool Down. Typical cool down times for fabric selections are preset as shown in Table 3. The cool down time can only be altered before cycle is started.

  • Page 25: Custom

    HIGH MED LOW NO HEAT M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Programming the Electronic OPL Control During Custom cycles the display is the same as non- Custom Automatic cycles. The CUSTOM status light will be on.

  • Page 26: Special Cycle Mode

    Maximum drying time allowed is 60 minutes. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT “AC:**” will be displayed when tumbler is in Auto Cool Down. Typical cool down times for fabric selections are preset.

  • Page 27: Temperature Sensor

    To see the approximate temperature at the exit of the cylinder, press and hold the TEMP DISPLAY pad (50-170# Models Only). M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Programming the Electronic OPL Control Control Program...
  • Page 28 Notes M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 29: Maintenance

    6. Replace the lint compartment access panel on the tumbler, ensuring a tight fit and lock. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Maintenance WARNING W079 0220S, 0270S, & 0350S MODELS...

  • Page 30: Monthly

    Lint Screen Monthly Lubrication Motor bearings, roller bearings and trunnion bearings are sealed bearings and require no lubrication. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT WARNING WARNING 50 – 170 POUND TUMBLERS Figure 17 Lint Removal Remove the exhaust duct from the exhaust thimble and remove lint.

  • Page 31: Every Three Months

    5. Remove front panel and clean any lint buildup. Belt Tension Check belt tension and adjust if needed. M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT WARNING Every Six Months Overall Check Check the tumbler over thoroughly for loose nuts, bolts and screws, and for loose gas, electrical and/or steam connections.
  • Page 32 Check chain tension. Six Month Maintenance Check for loose nuts. Check for loose bolts. Check for loose screws. Check gas connection. Check electrical connections. Check steam connections. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT WARNING W002 M414462...

  • Page 33: Before You Call For Service

    • • • M414462 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Possible Reason – Do This to Correct Insert coin(s). (Coin Drop Models Only) Close the loading door tightly. Press the PUSH TO START button.
  • Page 35 Secadoras por agitación Consulte la página 37 para la identificación del modelo T433I T477C T478C Guarde estas instrucciones para referencia en el futuro. (Si la unidad cambia de dueño, asegúrese de que este manual vaya con la misma). Pieza No. M414462R1 www.comlaundry.com Marzo 2001...
  • Page 37 Las instrucciones detalladas de la información de seguridad mencionada anteriormente deberán estar anunciadas en una ubicación prominente cerca de la secadora para uso del cliente. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT M414462 (SP) W033S...
  • Page 38 Reservados todos los derechos. Ninguna sección del presente manual puede ser reproducida o transmitida en forma alguna o a través de ningún medio sin el expreso consentimiento por escrito del editor. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Introducción ... 37 Identificación de modelo ...

  • Page 39: Introducción

    † Incluye los modelos con los sufijos de control MT, EC, OM, CD, RM, EP, CX, CY, EX, EY, NX, NY, ZC, ZR, ZX, ZY, NC y NR. M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Introducción †...

  • Page 40: Servicio A Clientes

    (920) 748-3950, para obtener el nombre y la dirección del distribuidor de repuestos autorizado más cercano. Para obtener asistencia técnica, llame al siguiente número: (920) 748-3121 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT † Vapor DTB50EG...

  • Page 41: Ubicación De La Placa

    0220S, 0270S, 0350S SECADORAS DE 120 LIBRAS Placa M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ANS 72152 CLOTHES DRYER. VOL II MODEL NO: TESTED FOR NATURAL &...
  • Page 42 Notas M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 43: Información De Seguridad

    M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT NOTA: La palabra “NOTA” se utiliza para comunicar información de instalación, operación, mantenimiento o servicio que es importante pero que no se relaciona con un riesgo.

  • Page 44: Instrucciones Importantes De Seguridad

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 12. Limpie siempre diariamente el filtro de pelusa. 13. Mantenga el área que se encuentra alrededor de la abertura de salida y el área circundante...
  • Page 45 26. Siga siempre las instrucciones de cuidado de las telas proporcionadas por el fabricante de la ropa. M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Información de seguridad 27. No opere nunca la secadora si se han quitado las guardas y/o paneles.
  • Page 46 Notas M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 47: Instrucciones De Funcionamiento

    Cierre la puerta del cilindro. La secadora no operará con la puerta abierta. M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ADVERTENCIA Paso 3: Determinación de la temperatura requerida El tipo de tela a secarse determinará la configuración.

  • Page 48: Secadoras De Temporizador Manual

    Para reiniciar el ciclo, la puerta debe encontrarse cerrada y el botón PUSH TO START (Oprimir para iniciar) debe encontrarse oprimido. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT HIGH COTTON COOL...

  • Page 49: Secadora Electromecánica De Control De Monedas

    PUSH TO START (Oprimir para iniciar) debe encontrarse oprimido. M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT RANURA Y PRESILLA DE MONEDA DE MEDIDOR DE MONEDAS SENCILLAS Y DUALES...

  • Page 50: Control De Monedas De Netmaster

    ABRA la puerta. Para reiniciar la secadora, CIERRE la puerta y oprima el botón START (Iniciar). © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Figura 4 ADVERTENCIA Para reducir el riesgo de lesiones corporales, la secadora tiene que detenerse cuando se abra la puerta.

  • Page 51: Control De Tarjeta Netmaster

    ABRA la puerta. Para reiniciar la secadora, CIERRE la puerta y oprima el botón START (Iniciar). M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Instrucciones de funcionamiento Figura 5 ADVERTENCIA Para reducir el riesgo de lesiones corporales, la secadora tiene que detenerse cuando se abra la puerta.

  • Page 52: Control Electrónico De Opl

    NOTA: No oprima directamente las luces o el centro del botón. Para lograr una selección apropiada, oprima ligeramente el botón a la derecha del centro. Consulte la Figura 7. Figura 7 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT STATUS HIGH START DRYING...

  • Page 53: Control Electrónico De Moneda

    Para detener la secadora en cualquier momento durante el ciclo, ABRA la puerta. Para reiniciar la secadora, CIERRE la puerta y oprima el botón START (Iniciar). M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT INSERT PUSH COIN START...

  • Page 54: Función De Inversión

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT IMPORTANTE: Después de efectuarse cualquier mantenimiento eléctrico, asegúrese de que el motor soplador está...

  • Page 55: Programación Del Control Electrónico De Opl

    SELECCIONAR pueden guardarse en una de cuatro maneras como ciclo de calor personalizado. Consulte la Tabla 1. M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Todos estos ciclos Pueden ser pueden utilizarse modificados para...

  • Page 56: Señal

    REVERSING (Reversión). (Cada vez que se oprima el botón de inversión, el cilindro hará una pausa de 6 segundos). © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Luces de estado (Consulte la Figura 11) Se enciende cuando se abre la puerta.

  • Page 57: Modalidad De Condición Y Secado Automático

    “Lr” (Carga lista) aparece en el despliegue. M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Programación del control electrónico de OPL “AC:**” se desplegará cuando la secadora se encuentre en Enfriado automático. Los tiempos típicos de enfriado para las selecciones de telas se encuentran predeterminados, según se muestra en la Tabla 2.

  • Page 58: Modalidades De Secado Por Tiempo Y Sin Calor

    20 min. (Sin calor) Tabla 3 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT “AC:**” se desplegará cuando la secadora se encuentre en Enfriado automático. Los tiempos de enfriado típicos para las selecciones de tela se encuentran predeterminados según se muestra en la Tabla 3.

  • Page 59: Personalización

    NO HEAT (Sin calor) M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Programación del control electrónico de OPL Durante los ciclos de personalización, el despliegue es igual al de los ciclos automáticos de no personalización.

  • Page 60: Modalidad De Ciclo Especial

    El tiempo de secado máximo permitido es de 60 minutos. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT “AC:**” se desplegará cuando la secadora se encuentre en Enfriado automático. Los tiempos de enfriado típicos para las selecciones de tela están...

  • Page 61: Sensor De Temperatura

    Para incluir una temperatura ajustada en un ciclo de personalización, simplemente ajuste la tempertura antes de oprimir CUSTOM (Personalización). M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Programación del control electrónico de OPL Despliegue de temperatura de cilindro Para ver la temperatura aproximada a la salida del cilindro, oprima y mantenga oprimido el botón TEMP...
  • Page 62 Notas M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 63: Mantenimiento

    área y que ésta actúe como aislación, haciendo que recaliente la secadora. M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Mantenimiento ADVERTENCIA 6. Reemplace el panel de acceso del compartimento de pelusa de la secadora, asegurando que ajuste y cierre apropiadamente.

  • Page 64: Mensualmente

    Pantalla de pelusa Mensualmente Lubricación Los cojinetes del motor, de los rodillos y muñones son cojinetes que no requieren lubricación. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ADVERTENCIA WARNING SECADORAS DE 50 – 170 LIBRAS Figura 17 Eliminación de pelusa...

  • Page 65: Cada Tres Meses

    Tensión de la correa Verifique la tensión de la correa y ajuste de ser necesario. M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ADVERTENCIA Cada seis meses Verificación general Verifique la secadora detalladamente para ver si existen tuercas, pernos y tornillos sueltos, así...
  • Page 66 Verificar si existen pernos sueltos. Verificar si existen tornillos sueltos. Verificar la conexión del gas. Verificar las conexiones eléctricas. Verificar las conexiones de vapor. © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT ADVERTENCIA W002S M414462 (SP)

  • Page 67: Si La Unidad Necesita Servicio

    • • M414462 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Razón posible - Efectúe lo siguiente para corregir el problema Inserte las monedas (Modelos de inserción de monedas solamente). Cierre la puerta de carga.
