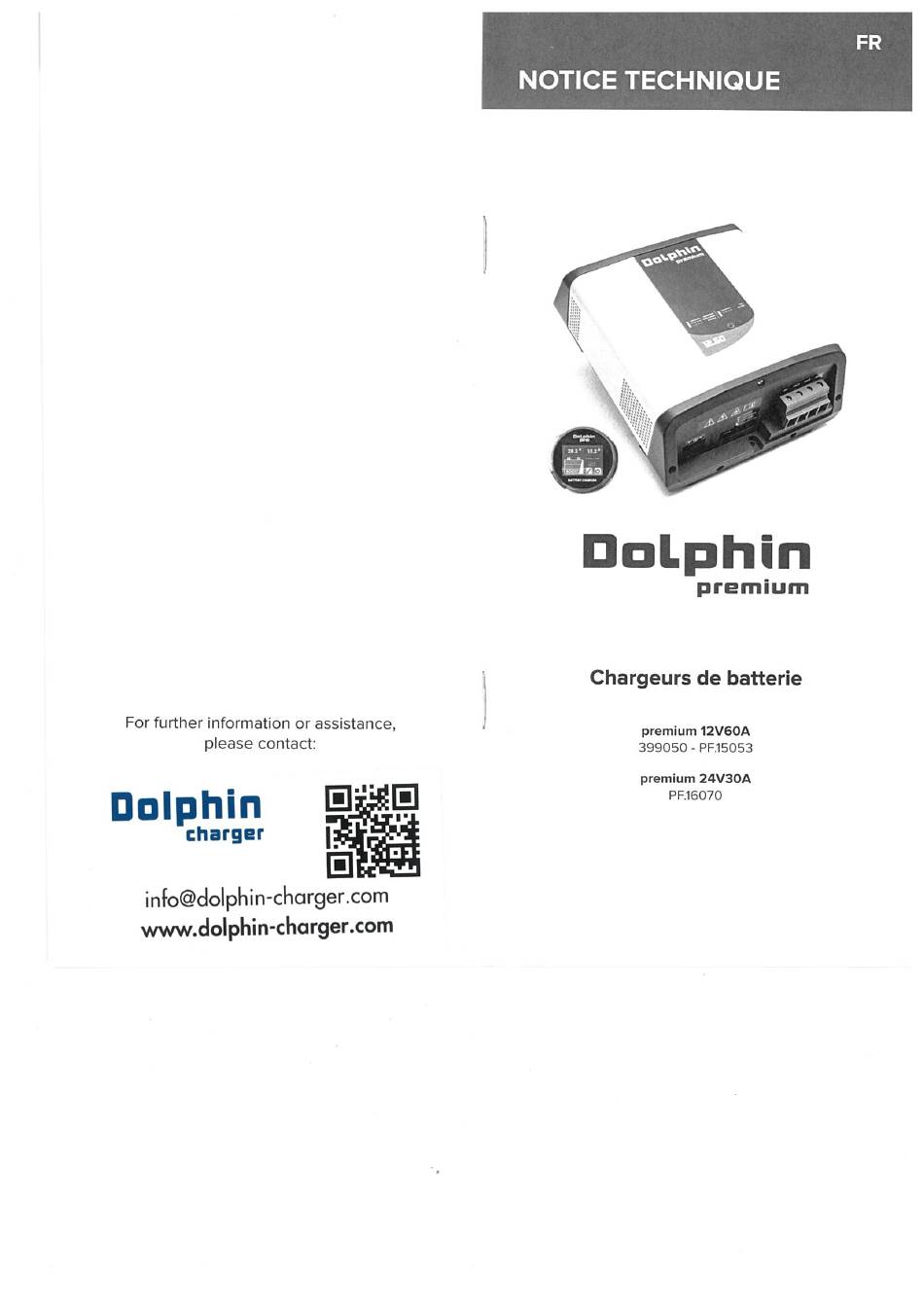

- Page 1 NOTICE TECHNIQUE DoLphin premium Chargeurs de batterie For further information or assistance, premium 12V60A please contact: 399050 - PF.15053 premium 24V30A Dolphin PF.16070 charger info@dolphin- charger.com www.dolphin-charger.com...
- Page 2 PRÉCAUTIONS DE SÉCURITÉ PRÉCAUTIONS DE SÉCURITÉ NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO AFIN DE PREVENIR TOUT RISQUE Cet appareil ne doit pas étre exposé aux CHOCELECTRIQUE O U D'INCENDIE, ruissellements, aux projections d'eau et aux poussiéres de toutes natures. LIRE ATTENTIVEMENT MANUEL AVANT D'INSTALLER L'APPAREIL.
- Page 3 PRÉCAUTIONS DE SÉCURITÉ PRÉCAUTIONS DE SÉCURITÉ NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO Pour des raisons de sécurité, la borne PE de cet D'autre part, cet appareil émet des interférences appareil doit impérativement étre raccordée å la conduites et rayonnées dont les niveaux sont terre générale de l'installation (fil vert / jaune du conformes å...
- Page 4 PRÉCAUTIONS DE SÉCURITÉ SPÉCIFICATIONS TECHNIQUES NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO Précautions de maintenance 12V60A 24V30A Courbe Type de batterie : Plomb ouvert Afin de prévenir tout risque de choc électrique lors Pb ouvert des opérations de maintenance, veillez suivre V.boost = 14,2V = 28,4V = 26,4V V.float = 13,2V de maniére impérative...
- Page 5 RACCORDEMENTS MODES FONCTIONNEMENT NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO illstatus Mode Absorption Jaune Les batteries sont en cours fixe de recharge. La durée de DaLphin la phase d'absorption variable mais limitée 6 heures, selon I'état de charge initiale des batteries. Equalisation Jaune Les batteries sont en fin clignot.
- Page 6 DIMENSIONS RACCORDEMENTS NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO Schéma de raccordement 50/60Hu Distribution BusBar 12VDC 24VDC BAT 1 BAT 2 BAT 3 +DCI +DC2 +DC3 Montage du connecteur alimentation secteur 3x 17,3 Étape 1 Dénuder le cåble sur environ 3 cm Dénuder les 3 fils sur environ 8 mm Etamer les extrémités...
- Page 7 GARANTIE GARANTIE NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO Projectionsou ruissellementsd'eau å l'intérieur de Garantie l'appareilpouvant entrainerdes dysfonctionnements irréversiblessur le plan électronique. AFIN DE PREVENIR TOUT RISQUE DE MAUVAISE UTILISATION DE L'APPAREIL, LIRE ATTENTIVEMENT Précautions de mise au rebut LISTE DES EVENEMENTS DEFAUTS POTENTIELS COUVERTS PAR LA GARANTIE PRODI-JIT Cet appareilcontientdes composants é...
- Page 8 TECHNICAL MANUAL DoLphin premium Battery charger premium 12V60A Pour tout renseignement, contacter 399050 - PF.15053 premium 24V30A Dolphin pF.16070 charger info@dolphin- charger.com www.dolphin-charger.com...
- Page 9 SAFETY PRECAUTIONS SAFETY PRECAUTIONS NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO TO PREVENT RISK electrical connections from ELECTRIC SHOCK OR FIRE, charger must remain accessible at all times. READ THIS MANUAL CAREFULLY This system should not be exposed to water or BEFORE INSTALLING EQUIPMENT. dust. It is strictly forbidden to tamper with the system In the event of any problems or misunderstandings, casing in any way.
- Page 10 SAFETY PRECAUTIONS SAFETY PRECAUTIONS NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO it is imperative to fit the Winsta Wago snap on Important security cover. See "Assembling the Shore Power Note on the choice of charge curve Connector" It is extremely important to choose the correct charging curve, one which is appropriate...
- Page 11 TECHNICAL SPECIFICATIONS SAFETY PRECAUTIONS NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO The mains and battery connections must be 24V30A 12V60A disconnected before any work is carried out in Battery type: Lead open Charging curve 1 order to avoid transfer of energy Lead open V.boost = 14,2V = 28,4V = 26,4V V.float = 13,2V...
- Page 12 SPECIFICATIONS CONNECTIONS NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO LED•tatus Mode Steady Absorption The batteries are charging. yellow Time required to complete DoLphin Absorption mode varies depending on the initial status of the batteries, but is limited to 6 hours. Equalisation Yellow The batteries are coming...
- Page 13 CONNECTIONS DIMENSIONS NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO Wiring diagram 01SV230v so,'60Hu Dispatching BusBar 12VDC a AT 24VDC BAT 1 BAT 2 BAT 3 *DCI +DC2 +DC3 Assembling the shore power connector 3x 17.3 Step 1 Remove approx 3 cm of the outer sheath Remove approx 8 mm of the inner wires' sheaths Tinplate the bare copper ends Step 2...
- Page 14 WARRANTY WARRANTY NOT-PREMIUM900W-OO NOT-PREMIUM900W-OO Warranty Precautions for scrapping This device contains electronic components PREVENT RISK INCORRECT DEVICE, CAREFULLY READ LIST POTENTIAL materials that must be recycled at the end of the EVENTS FAULTS COVERED PRODUCT product's usable life, for environmental reasons.
