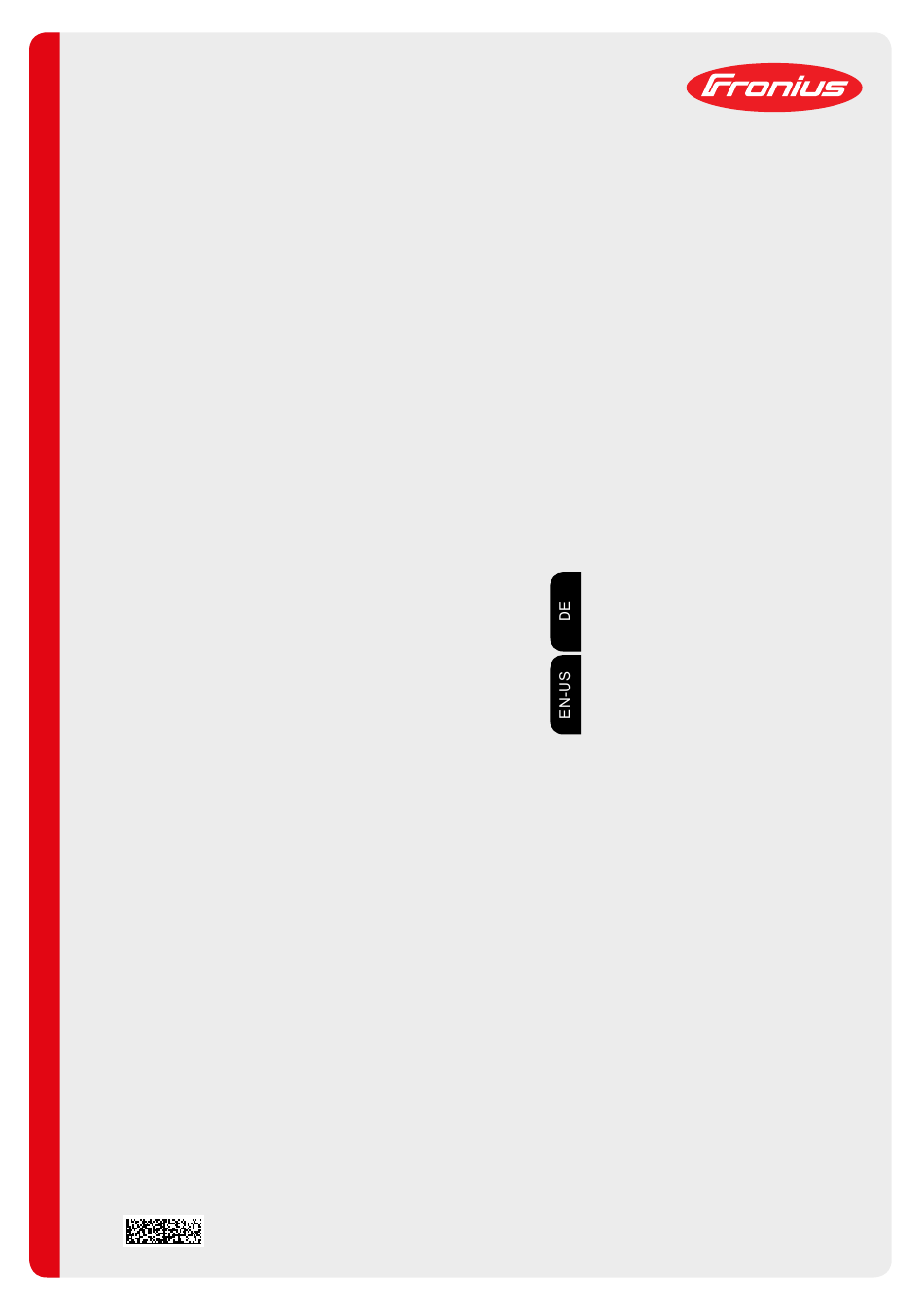

- Page 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung TechSupport Tool Systemerweiterung Operating instructions System extension 42,0410,2563 003-25022021 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Page 3: Table Of Contents
Inhaltsverzeichnis Allgemeines Lieferumfang Anschlüsse Zusätzlich erforderlich Voraussetzung Inbetriebnahme Sicherheit TechSupport Tool anschließen Inbetriebnahme... -
Page 4: Allgemeines
Allgemeines Lieferumfang Multi-Netzadapter SpeedNet-Kabel 1,6 m TechSupport Tool Netzwerk-Isolator inkl. Netzwerkkabel SpeedNet Verteilerbox Adapter RJ45 auf SpeedNet Netzteil für TechSupport Tool Netzwerkkabel 3 m + 1 m Netzkabel für TechSupport Tool Ohne Abbildung: Systemkoffer Diese Bedienungsanleitung Anschlüsse P WR Reset... - Page 5 Ein/Aus Taste Status LEDs / Reset Taste LED Festplatte - blinkt rot, wenn eine externe Festplatte angeschlossen ist LED Power - leuchtet grün, wenn das TechSupport Tool eingeschaltet ist Reset Reset Taste zum manuellen Zurücksetzen des Systems im Falle eines System- stopps oder einer Fehlfunktion Die Reset Taste befindet sich hinter dem Bedienfeld, zum Zurücksetzen ein spit-...
-
Page 6: Zusätzlich Erforderlich
Der Service-Dongle wird dabei an einem der beiden USB 2.0-Anschlüssen angesteckt: Unabhängig von der Firmware-Version der Stromquelle wird der Service-Dongle zum Auslesen der Tags „InterfaceTest0“ oder „InterfaceTest1“ benötigt. Voraussetzung Pro Stromquelle darf nur ein TechSupport Tool im System sein. Auch bei Twin-Anlagen darf nur ein TechSupport Tool im System sein. -
Page 7: Inbetriebnahme
Sämtliche Arbeiten am Gerät nur durchführen, wenn der Netzschalter der Strom- quelle in Stellung - O - geschaltet ist. ▶ Sämtliche Arbeiten am Gerät nur durchführen, wenn die Stromquelle vom Netz getrennt ist. TechSupport Tool anschließen SpeedNet-Kabel vom Verbindungs-Schlauchpaket SpeedNet-Kabel vom Verbindungs-Schlauchpaket an von der Stromquelle abstecken... -
Page 8: Inbetriebnahme
SpeedNet-Verteilerbox und an der Stromquelle box und am Netzwerk-Isolator anstecken; anstecken Netzwerkkabel vom Netzwerk-Isolator am TechSup- port Tool anstecken; PC/Laptop und TechSupport Tool mittels Netzwerkka- bel verbinden Inbetriebnahme Stromversorgung für TechSupport Tool herstellen Netzkabel der Stromquelle einstecken Netzschalter in Stellung - I - schalten... - Page 9 (Das Passwort wird bei Übergabe des TechSupport Tools mitübergeben.) HINWEIS! Nach Erstanmeldung das Passwort ändern! Unter Support / Operating documents können relevante Daten für das Arbeiten mit dem TechSupport Tool abgerufen wer- den. Bei Klicken auf Support / Contact support wird eine E-Mail an Fronius generiert: welding.techsupport@fronius.com Die E-Mail enthält standardmäßig die Soft-...
- Page 11 Table of contents General Scope of supply Connections Additionally required Requirements Commissioning Safety Connecting the TechSupport Tool Start-up...
-
Page 12: General
SpeedNet cable 1.6 m TechSupport Tool Network isolator incl. network cable SpeedNet distributor box RJ45 to SpeedNet adapter Power pack for TechSupport Tool Network cable 3 m + 1 m Mains cable for TechSupport Tool Not shown: System case These Operating Instructions... - Page 13 Status LEDs/reset button Hard disk drive LED - flashes red when an external hard disk is connected Power LED - lights up green when the TechSupport Tool is switched on Reset Reset button to manually reset the system in case of a system stop or malfunc- tion The reset button is located behind the control panel;...
-
Page 14: Additionally Required
Additionally To work effectively, the TechSupport Tool should be connected to a PC or laptop via net- required work cable. Service dongle TPS /i (4,044,025) For power sources with firmware < 2.2, the Service dongle TPS /i is required. The service dongle is plugged into one of the two USB 2.0 ports: Regardless of the firmware version of the power source, the service dongle is required to read the tags "InterfaceTest0"... -
Page 15: Commissioning
Only carry out work on the device when the power source has been disconnected from the grid. Connecting the TechSupport Tool Unplug the SpeedNet cable from the interconnecting Connect the SpeedNet cable from the interconnec- hosepack from the power source... -
Page 16: Start-Up
PC/laptop and TechSupport Tool using a network cable Start-up Establishing the power supply to the TechSupport Tool Plug in the mains cable of the power source Set the power switch to - I - Switch on the TechSupport Tool using the on/off button... - Page 17 On a PC/laptop, enter the TechSupport Tool IP address in Google Chrome: 169.254.55.1 The start screen will be displayed: Login: User = default Enter password (The password will be provided when the TechSupport Tool is delivered) NOTE! Change the password after logging in for the first time!
- Page 20 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
