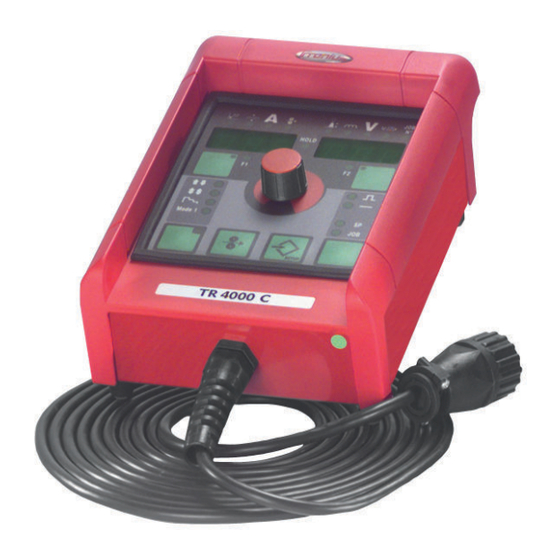

- Page 1 Operating Instructions TR 4000 C Bedienungsanleitung Operating Instructions Instructions de service 42,0410,0920 002-18092023...
- Page 3 Fernbedienung TR 4000 C Gerätekonzept Die Fernbedienung TR 4000 C ermöglicht den Zugriff auf alle Einstellungen, die auch mit dem Bedienpanel Comfort und dem Bedienpanel US der Stromquelle vorgenommen werden können, außer: Verfahren WIG Schweißen Verfahren Stabelektroden Schweißen Anwahl Materialart (Zusatzwerkstoff / Schutzgas) Anwahl Drahtdurchmesser Gasprüfen...
- Page 4 Anwahl der Betriebsart mittels Taste Betriebsart (5) Anwahl des Zusatzwerkstoffes mittels Tasten Materialart Einstieg in das Setup-Menü mit Taste Store (21) Einstieg in das Job-Korrekturmenü (12) (14) (15) (16) (18) (10) (17) (11) (19) (19) (23) (21) Bedienpanel TR 4000 C...
- Page 5 Einstellrad zum Ändern von Parametern. Leuchtet die Anzeige am Einstellrad kann der angewählte Parameter abgeändert werden. Taste Parameteranwahl zur Anwahl folgender Parameter a-Maß Blechdicke Schweißstrom Drahtgeschwindigkeit Anzeige F1 Leuchtet die Anzeige an der Taste Parameteranwahl und am Einstellrad, kann der angezeigte / angewählte Parameter mit dem Einstellrad ab- geändert werden.
- Page 6 Parameter Schweißspannung zur Anwahl der Schweißspannung. Vor Schweißbeginn wird automatisch ein Richtwert angezeigt, der sich aus den programmierten Parametern ergibt. Während des Schweißvorganges wird der aktuelle Ist-Wert ange- zeigt. WICHTIG! Die Stromquellen der digitalen Serie verfügen über eine pul- sierende Leerlaufspannung. Bei angewähltem Verfahren „Stabelektro- den-Schweißen“...
- Page 7 Mit dem Einstellrad (1) die Einfädelgeschwindigkeit verändern Ausstieg durch Drücken der Taste Store (21). Inbetriebnahme Die Fernbedienung TR 4000 C kann sofort nach dem Verbinden des LocalNet Steckers mit dem LocalNet Anschluß an der Stromquelle betrieben werden. Fehlerdiagnose Die digitalen Stromquellen sind mit einem intelligenten Sicherheitssystem aus- und -behebung gestattet.
- Page 8 TR 4000 C remote-control unit Appliance con- The TR 4000 C remote-control unit gives the user access to all settings that can cept be made with the “Comfort” and “US” control panels on the power source, ex- cept: “TIG welding” process “Rod-electrode (MMA) welding”...
- Page 9 Selecting the operating mode with the “Mode” button (5) Selecting the filler metal with the “Material” button(s) Accessing the set-up menu with the “Store” button (21) Accessing the job-correction menu (12) (14) (15) (16) (18) (10) (17) (11) (19) (19) (23) (21) TR 4000 C control panel...
- Page 10 Adjusting dial for altering parameters. If the indicator next to the adjusting dial is lit up, then the selected parameter is one that can be altered. Parameter selection button for selecting the following parameters “a”-dimension sheet thickness welding current wire speed indicator: F1 If the indicator is lit up on the parameter selection button and on the adjusting dial, then the indicated/selected parameter can be altered...
- Page 11 IMPORTANT! The power sources of the Digital Series have a pulsating open-circuit voltage. Where the “Rod electrode (MMA) welding” process has been selected, the display indicates an average welding-voltage va- lue of 40 V before the start of welding (open circuit). For welding start-up and the main welding operation itself, however, a welding voltage of max.
- Page 12 You can alter the feeder-inching speed with the adjusting dial (1) To exit, press the Store button (21). Putting the unit The TR 4000 C remote-control unit can start being used immediately, as soon as into service its LocalNet plug has been plugged into the LocalNet connection point on the power source.
- Page 13 VR 7000 à partir du n° de série 10250783 Faire une mise à jour en cas de versions de logiciel plus anciennes. La télécommande TR 4000 C peut être exploitée avec toutes les sources de cou- rant des séries suivantes:...
- Page 14 Sélection du matériau d’apport au moyen de la touche Type de matériau Accès au menu Setup au moyen de la touche Store (21) Accès au menu Rectification de tâche (12) (14) (15) (16) (18) (10) (17) (11) (19) (19) (23) (21) Panneau de commande TR 4000 C...
- Page 15 Molette de réglage pour modifier les paramètres. Le paramètre sélectionné peut être modi- fié lorsque le témoin de la molette est allumé. Touche Sélection des paramètres pour sélectionner les paramètres Mesure a Épaisseur de tôle Courant de soudage Vitesse de fil Affichage F1 Le paramètre affiché/sélectionné...
- Page 16 Paramètre Tension de soudage pour sélectionner la tension de soudage. Une valeur indicative calculée à partir des paramètres programmés est affichée automatiquement avant toute opération de soudage. La valeur réelle actuelle est affichée au cours du soudage IMPORTANT! Les sources de courant de la série numérique sont dotées d’une tension pulsée en marche à...
- Page 17 Pour quitter cette fonction, appuyer sur la touche Store (21) Mise en service La télécommande TR 4000 C peut être mise en service dès que la prise LocalNet est reliée au connecteur LocalNet de la source de courant. Diagnostic de Les sources de courant numériques sont équipées d’un système de sécurité...
