- Page 1 Operating Instructions TR 2100 Bedienungsanleitung Operating Instructions Instructions de service 42,0410,1098 002-25102023...
- Page 3 Inhaltsverzeichnis Fernbedienung TR 2100 Gerätekonzept Systemvoraussetzungen Beschreibung Bedienpanel Inbetriebnahme Fehlerdiagnose und -behebung...
- Page 4 Job Betrieb WIG-Schweißen Elektroden-Schweißen Fernbedienung TR 2100 Systemvoraus- Für den Betrieb der Fernbedienung TR 2100 ist folgende Firmware erforderlich: setzungen an der Stromquelle ..V 3.21.04 am Drahtvorschub ..V 1.70.21 Bei älteren Firmware-Versionen updaten. Die Fernbedienung TR 2100 kann mit allen Stromquellen folgender Serien be-...
- Page 5 (10) Bedienpanel TR 2100 Einstellregler Schweißleistung zur Einstellung der Schweißleistung im jeweiligen Arbeitspunkt Einstellregler Lichtbogen-Längenkorrektur zur Korrektur der Lichtbogenlänge im jeweiligen Arbeitspunkt: 0 = kurzer Lichtbogen 10 = langer Lichtbogen Betriebsart „Ablauf 4-Takt“ = Brennertaste drücken und loslassen Es erfolgt ein automatischer Ablauf der eingestellten Arbeitspunkte Wahlschalter zur Anwahl der Arbeitspunkte 1 - 3 und der Betriebsarten.
- Page 6 Arbeitspunkt 3 eingestellt ist Arbeitspunkt 3 im Ablauf aktiv ist Inbetriebnahme Die Fernbedienung TR 2100 kann sofort nach Anschluss des LocalNet Steckers an den LocalNet Anschluss der Stromquelle oder des Drahtvorschubes betrie- ben werden. WICHTIG! Bei Verwendung der Fernbedienung TR 2100 ist die Funktion Job-Be- trieb nicht verfügbar.
- Page 7 Contents Remote control unit TR 2100 Machine concept System requirements The control panel Commissioning Troubleshooting...
- Page 8 ... V 1.70.21 You should update the firmware if you are using older versions. The TR 2100 remote control unit can be used with all the power sources from the following series: TransSynergic 4000 / 5000 / 7200 / 9000...

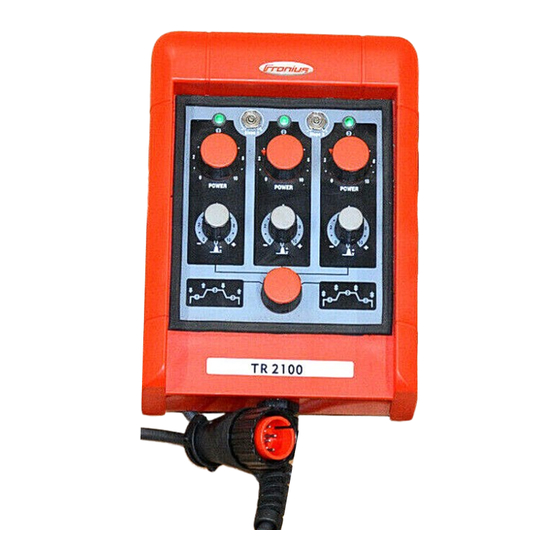

- Page 9 (10) Control panel TR 2100 Welding power adjuster for setting the welding power at the respective operating point Arc length correction adjuster for correcting the arc length at the respective operating point: 0 = short arc 10 = long arc "Run 4-step"...
- Page 10 3 is running Commissioning The TR 2100 remote control unit can be used as soon as the LocalNet connector has been plugged into the LocalNet interface of the power source or wire feeder. IMPORTANT! The Job Mode function will not be available when the TR 2100 re- mote control unit is in use.
- Page 11 Sommaire Commande à distance TR 2100 Conception de l’appareil Conditions à remplir par le système Description du panneau de commande Mise en service Diagnostic de pannes et correction...
- Page 12 ..V 1.70.21 Mettre à jour les anciennes versions de logiciel le cas échéant. La commande à distance TR 2100 peut être utilisée avec toutes les sources de courant des séries suivantes : TransSynergic 4000 / 5000 / 7200 / 9000 TransPuls Synergic 2700 / 4000 / 5000 / 7200 / 9000 TIME 5000 Digital en combinaison avec le dévidoir VR 4000-30...
- Page 13 (10) Panneau de commande TR 2100 Potentiomètre de réglage Puissance de soudage pour le réglage de la puissance de soudage au point de travail corre- spondant Potentiomètre de réglage Correction de la longueur de l'arc électrique pour la correction de la longueur de l'arc électrique au point de travail correspondant 0 = arc électrique court...
- Page 14 3 est actif dans le défilement Mise en service La commande à distance TR 2100 peut être utilisée immédiatement après bran- chement de la prise LocalNet à la connexion LocalNet de la source de courant ou du dévidoir.
