Staubli MC4-Evo2 PV-KST4-EVO 2/6I-UR VPE 20 Assembly Instructions Manual

MA273 (de_en)
Montageanleitung
PV-Kupplungsbuchse PV-KBT4-EVO 2-UR
PV-Kupplungsstecker PV-KST4-EVO 2-UR
MC4-Evo 2
Inhalt
Einleitung �������������������������������������������������������������������������������������1
Sicherheitshinweise ���������������������������������������������������������������������2
Erforderliches Werkzeug ��������������������������������������������������������������3
Leitfaden zur Konfiguration der Steckverbinder ����������������������������5
Vorbereitung der Leitung ��������������������������������������������������������������6
Crimpen ��������������������������������������������������������������������������������������7
Montageprüfung ��������������������������������������������������������������������������8
Stecken und Trennen �������������������������������������������������������������������9
Hinweise zur Installation �������������������������������������������������������������10
Technische Daten ����������������������������������������������������������������������11
Notizen ��������������������������������������������������������������������������������������12
Kupplungsbuchse
Female coupler
PV-KBT4-EVO 2/...

Einleitung

MC4-Evo 2 Steckverbindungen garantieren hohe Schutzgrade
nach IP65 und IP68 nach IEC 60529� Die Verriegelung der Steck-
verbinder nach NEC 2020 durch den Locking type-Verschluss
garantiert höchste Sicherheit gegen unbeabsichtigtes Trennen
und ist nur mit dem Werkzeug PV-MS-PLS/2 entriegelbar�
MA273 (de_en)
Assembly instructions
PV female coupler PV-KBT4-EVO 2-UR
PV male coupler PV-KST4-EVO 2-UR
MC4-Evo 2
Content
Introduction ���������������������������������������������������������������������������������1
Safety Instructions �����������������������������������������������������������������������2
Tools required ������������������������������������������������������������������������������3
Guideline for configuring the connectors ��������������������������������������5
Cable preparation ������������������������������������������������������������������������6
Crimping ��������������������������������������������������������������������������������������7
Assembly check ��������������������������������������������������������������������������8
Mating and unmating �������������������������������������������������������������������9
Notes on installation ������������������������������������������������������������������10
Technical Data ���������������������������������������������������������������������������11
Notes ����������������������������������������������������������������������������������������12
Verschlusskappen/Sealing caps
PV-BVK4 PV-SVK4
32.0716 32.0717

Introduction

MC4-Evo 2 connectors guarantee high ingress protection of IP65
and IP68 according to IEC 60529� The locking system of the
connectors in accordance with NEC 2020 guarantees optimum
prevention against unintended disconnection� Unlocking can be
realized only using the tool PV-MS-PLS/2�

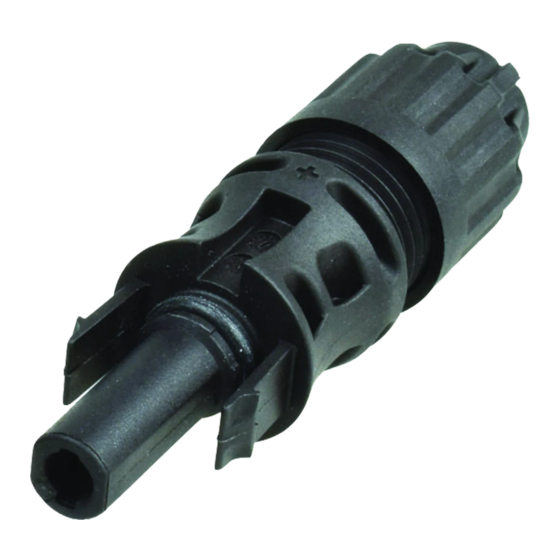

Kupplungsstecker
Male coupler
PV-KST4-EVO 2/...
1 / 12
