RIVELATORE DOPPIA TECNOLOGIA
DUAL TECHNOLOGY DETECTOR
Sch./Ref. 1033/114
CARATTERISTICHE TECNICHE
Tensione nominale di alimentazione: ...... 12V
Assorbimento a 12 V : .......................... 35mA max
Sensibilità Microonda (MW): ................... tarata in fabbrica per la massima resa
Frequenza: .............................................. 10,525 GHz
Massima potenza emessa ....................... 18dBm
Portata: ................................................... 12 m
Opto Relè di allarme: ............................... 80 mA / 24V
Tamper antiapertura: ............................... 40 mA / 24V
Tempo Allarme: ...................................... 2 sec.
Immunità alla luce bianca: ......................
Compensazione automatica della temperatura per riduzione falsi allarmi
Temperatura di funzionamento: ............... -10°C ÷ +55°C
Dimensioni (h x l x p): .............................. 118x62x45 mm
Peso: ....................................................... 140 g
ACCESSORI: Snodo con supporto
AVVERTENZE
• Installare il sensore su superfici rigide, prive di vibrazioni, ad una altezza
compresa tra 1,8 e 2,2 metri facendo riferimento ai diagrammi di rilevazione
in modo tale che il sensore rilevi spostamenti che incrociano la zona protetta
e che il modulo microonda rilevi quelli in avvicinamento. Evitare il
posizionamento del sensore vicino a fonti di calore o alla luce diretta del sole.
• Evitare la riflessione dell'energia elettromagnetica su ampie superfici quali ad
esempio specchi, pareti metalliche etc.
• Evitare di puntare il sensore su lampade fluorescenti o comunque di porlo
nelle immediate vicinanze delle stesse.
• Evitare che esistano, a causa di mobili, scaffalature, etc. zone cieche nell'area
protetta entro cui possa muoversi l'intruso. Evitare la presenza di animali
nell'area protetta.
• Nel caso di installazioni ad altezze superiori ai 2,2 metri si consiglia l'utilizzo
dello snodo opzionale, inclinando il sensore in modo da adattare al meglio i
campi di copertura alle effettive necessità.
INSTALLAZIONE
INSTALLAZIONE SENZA SNODO
Fissaggio su superficie piana
Fissare la staffa alla parete con viti e tasselli e infine il rivelatore sulla staffa.
INSTALLAZIONE CON SNODO
Fissare il
supporto
alla parete
Assemblaggio dello snodo alla staffa del rivelatore: (A) appoggiare la base dello
snodo sulla staffa nell'area incavata più larga (la direzione è indifferente) e
spingere verso l'alto. Per bloccare lo snodo, inserire l'accessorio di bloccaggio
(B). Premere lo snodo montato sulla staffa sul supporto installato a parete (C).

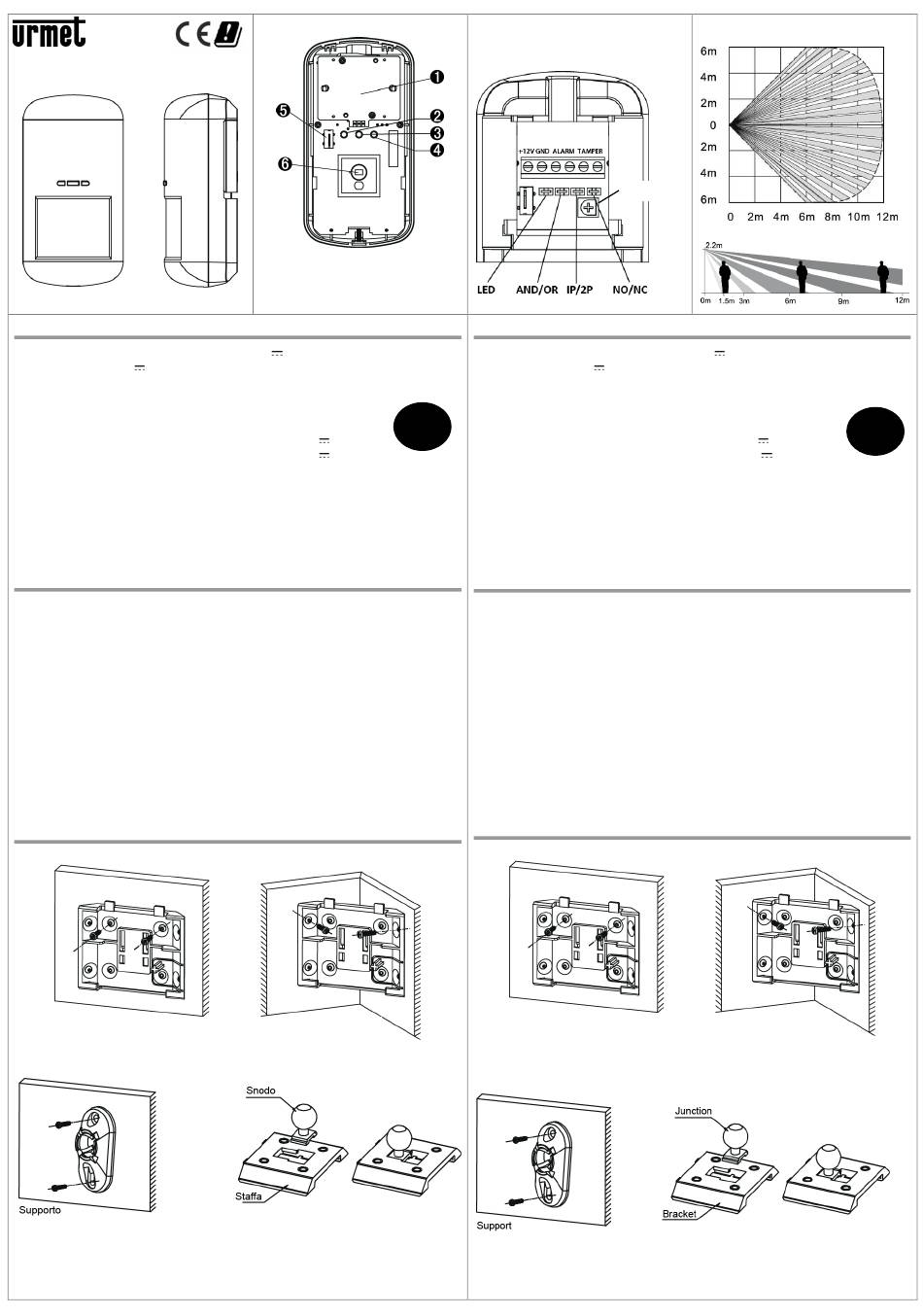

Componenti / Elements
1 - Modulo MW / MW module
2-3-4 - Led giallo/yellow - rosso/red -
verde/green
5 - Tamper
6 - Sensore/sensor
+/- 3V
I
fino a 6500 Lux
Fissaggio ad angolo
A
Morsettiera e Jumper / Terminal
block and jumper
Regolaz. MW
TECHNICAL CHARACTERISTICS
Nominal power voltage:....................... 12V
Consumption at 12 V : ..................... 35mA max.
Microwave sensitivity (MW): .............. fixed by factory for the best use
Frequency: .......................................... 10.525 GHz
MAX radiated power: .......................... 18dBm
Range: ................................................ 12 m
Alarm relay opto: ................................. 80mA / 24V
Tamperproof (opening) switch: ............ 40 mA / 24V
Alarm time: ........................................ 2 sec.
White immunity: ................................ up to 6500 Lux
Automatic temperature compensation reducing false alarm
Working temperature range:................ -10°C – +55°C
Dimensions (h x w x d): ....................... 118x62x45 mm
Weight: ............................................... 140 g
ACCESSORIES: Junction with support
CAUTIONS
• Install the sensor on rigid, vibration-free surfaces at a height comprised
between 1.8 and 2.2 metres making reference to the detection diagrams so
that the sensor can detect movements crossing the protected zone and the
microwave module can detect approaching movements. Avoid positioning
the sensor close to sources of heat or direct sunlight.
• Avoid the reflection of electromagnetic energy on large surfaces, such as
mirrors, metal walls etc.
• Avoid pointing the sensor towards, or in all cases placing it near, fluorescent
lights
• Avoid the creation of blind areas caused by furniture, shelving etc. in the
protected area in which an intruder could move about. Avoid the presence
of animals in the protected area.
• In case of installations at heights greater than 2,2 metres, it is advisable to
use the optional bracket, including the sensor so as to adapt the coverage
fields better to the actual needs.
INSTALLATION
INSTALLATION WITHOUT JUNCTION
Fixing on flat surface
Fix the bracket to the wall with screws and anchor bolts, then the detector to
the bracket.
INSTALLATION WITH JUNCTION
Fix the
support to
the wall
How to assemble the junction to the detector bracket: (A) place the base of
the junction in the larger area of the bracket cavity (there is no directional
difference) and push upwards. Lock the junction by the lock accessory (B).
Push the junction assembled with the bracket to the installed support (C).
Copertura / Coverage
+/- 3V
GB
Fixing in corner
A
