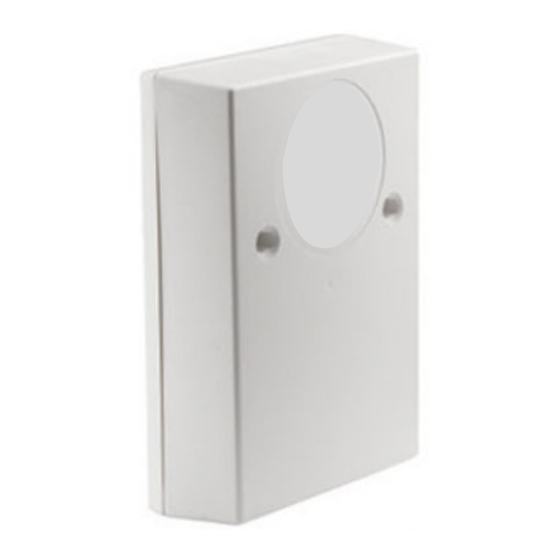

Electronic liquid detector not flammable

Advertisement

Available languages

Available languages

Quick Links

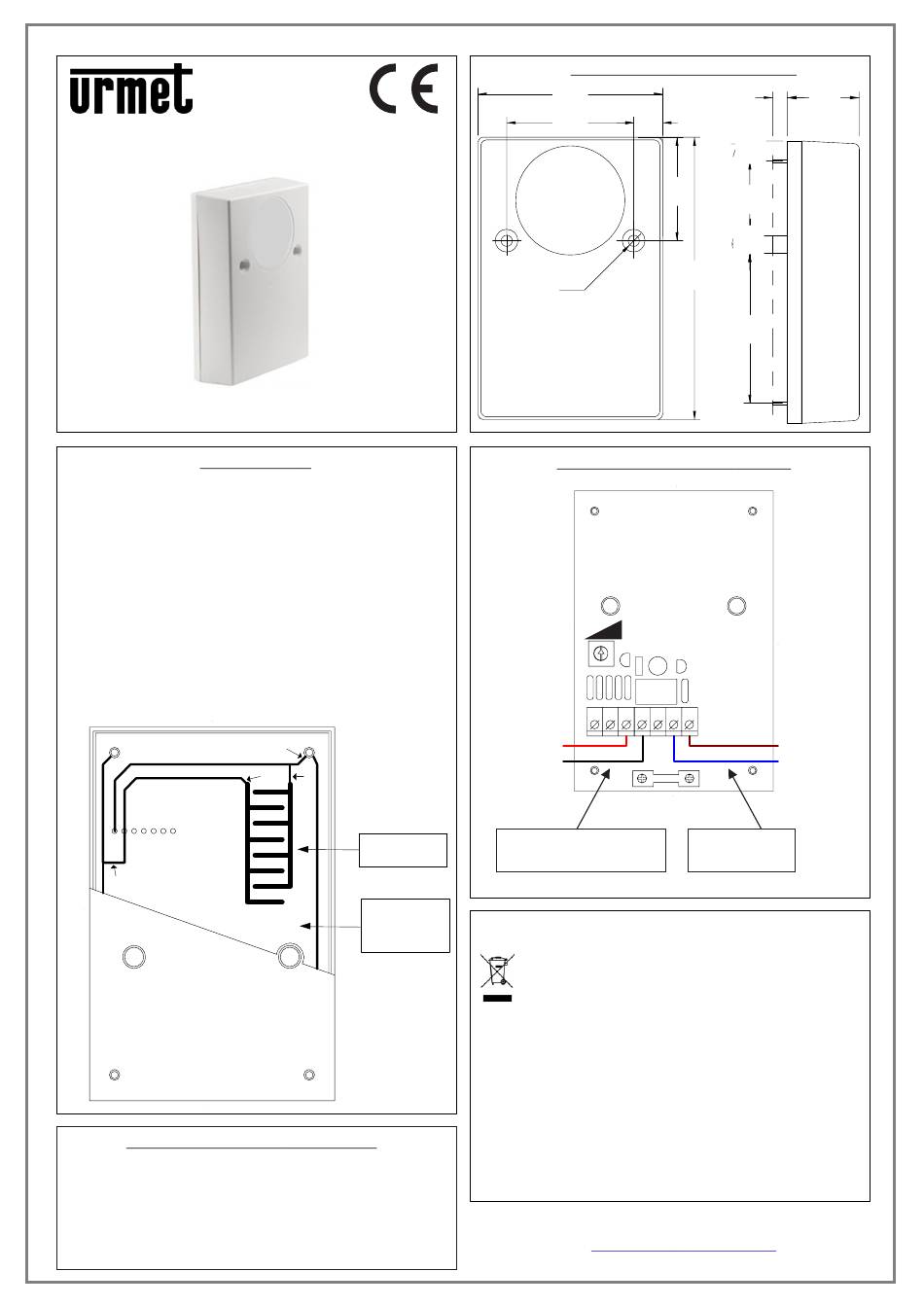

DS1033-157A
RIVELATORE DI PRESENZA LIQUIDI
- NON INFIAMMABILI -
Sch. 1033/255
GENERALITÀ
La rivelazione della presenza di acqua avviene tramite
4 piedini dorati di sostegno, i quali pongono in allarme il
rivelatore facendo commutare un relè posto al suo interno.
Qualora si desideri che il liquido raggiunga i 6 / 7 mm prima di
essere rilevato, o nel caso la superficie d'appoggio dei piedini
sensibili sia particolarmente umida, si devono interrompere le
piste nei punti indicati 1 e 2. Nell'eventualità invece che sia
l'atmosfera intorno al rivelatore a presentare un elevato tasso di
umidità e che la regolazione di sensibilità sia critica anche al
minimo, è necessario interrompere le piste della serpentina sul
circuito stampato nei punti indicati 3 - 4.
1
CARATTERISTICHE TECNICHE
Materiale contenitore: ............................... termoplastico bianco
Tensione di funzionamento: ....................... da 12 a 27 Vcc
Assorbimento medio: ................................ 3,5 mA a 27 Vcc
Temperatura di funzionamento: .................da +5 a +50 °C
Dimensioni (L x A x P): ................................ 64 x 96 x 30 mm
Peso... ....................................................... 75 g
2
4
3
Serpentina
Circuito
stampato
DIMENSIONI IN MILLIMETRI
64
44
Ø 6
SCHEMA ELETTRICO TIPICO
Massima
Sensibilità
S
S NC NA C
+
-
Linea di Rivelazione
DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL
CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche
ed elettroniche (RAEE).
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o
sulla sua confezione indica che il prodotto alla fine della propria
vita utile deve essere raccolto separatamente dagli altri rifiuti.
L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a
fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti
elettrotecnici ed elettronici. In alternativa alla gestione autonoma è
possibile consegnare l'apparecchiatura che si desidera smaltire al
rivenditore, al momento dell'acquisto di una nuova apparecchiatura di
tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie
di vendita di almeno 400 m2 è inoltre possibile consegnare
gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire
con dimensione massima inferiore a 25 cm. L'adeguata raccolta
differenziata per l'avvio successivo dell'apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente
compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente
e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l'apparecchiatura.
Via Bologna, 188/C – 10154 Torino (TO) Italy - Tel.+39.0112339810
www.urmet.com – info@urmet.com
5
25
10
7
36
26
6
96
52
-
+
+
-
Alimentazione
27 Vcc
URMET
MADE IN UK
LBT20690
