Bodet Style 5 Installation And Operation Manual
  1. Manuals
  2. Brands
  3. Bodet Manuals
  4. Clock
  5. Style 5 Seconde
  6. Installation and operation manual
Bodet Style 5 Installation And Operation Manual

Bodet Style 5 Installation And Operation Manual

Digital clocks indoor
Hide thumbs Also See for Style 5:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Style 7 - Style 7 Date – Style 7 Ellipse – Style 7 Seconde
Style 10 - Style 10 Seconde - Style 10 Date - Style 10 Seconde Date
Notice d'installation et de mise en service
Installation and operation manual
www.bodet-time.com
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
When receiving goods, please check that the item is not broken. If the product is damaged, a claim
HORLOGES DIGITALES intérieures
DIGITAL CLOCKS indoor
Style 5 – Style 5 Seconde
BODET Time & Sport
1, rue du Général de Gaulle
49340 TREMENTINES I France
Tél. support France: 02.41.71.72.99
Tel. support (intl): +33 241 71 72 33
should be addressed to the shipping company.
NTP
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Style 5 and is the answer not in the manual?

Questions and answers

Related Manuals for Bodet Style 5

Summary of Contents for Bodet Style 5

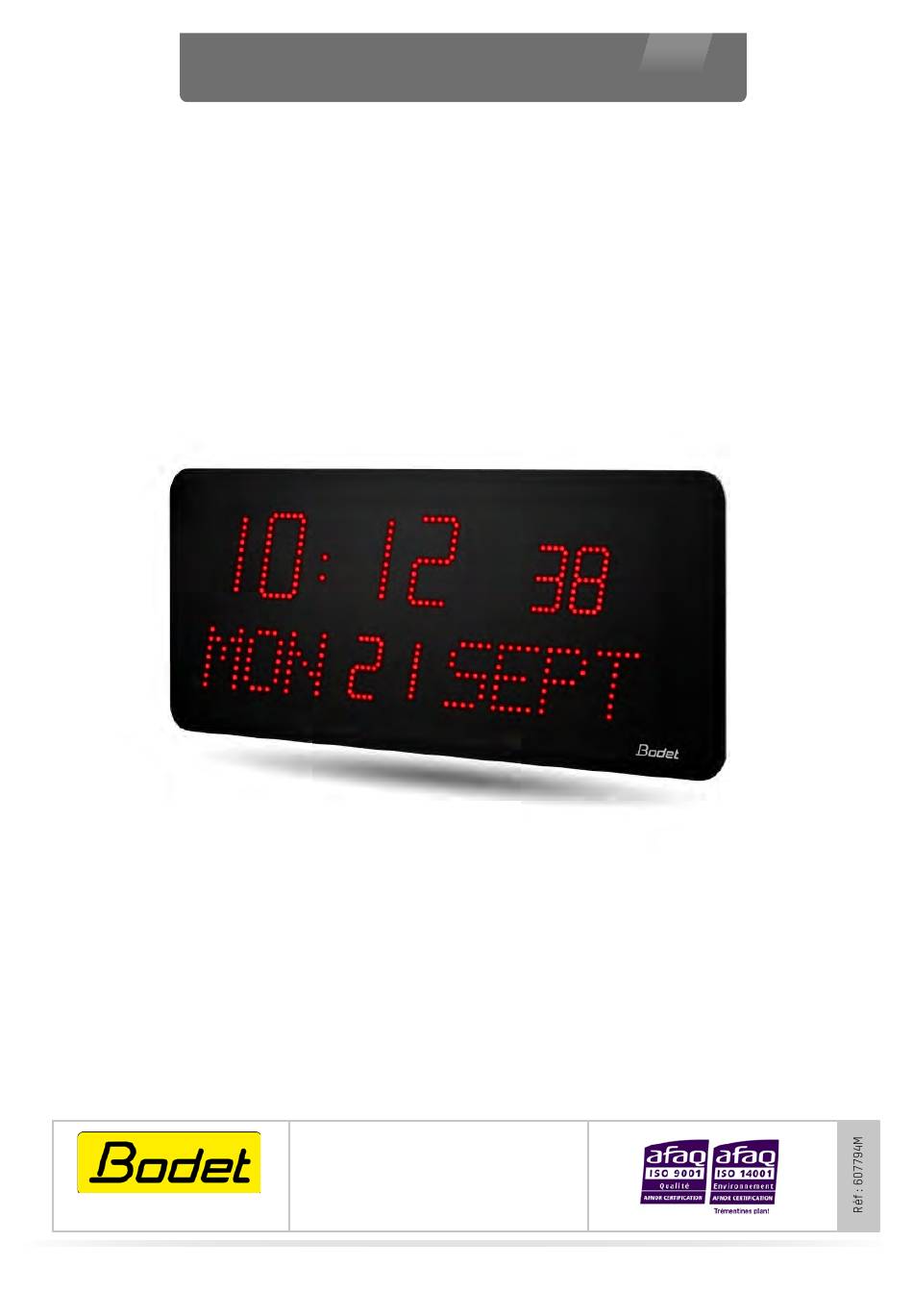

  • Page 1 HORLOGES DIGITALES intérieures DIGITAL CLOCKS indoor Style 5 – Style 5 Seconde Style 7 - Style 7 Date – Style 7 Ellipse – Style 7 Seconde Style 10 - Style 10 Seconde - Style 10 Date - Style 10 Seconde Date Notice d’installation et de mise en service...

  • Page 2: Table Of Contents

    1.1 Unpacking the clock 1.2 Cleaning 1.3 Pre-requisites – Installation 2.1 Wall mounting – Style 5-5S-7D-7E-7S 2.2 Wall mounting – Style 10-10S-10D-10SD 2.3 Recess mounting – Style 5-5S-7-7S-7D-10 2.4 Mounting - Style 7-7D-10-10S waterproof IP65 – Location of "S" and "+" keys –...
  • Page 3 1.3 Pré-requis – Installation mécanique 2.1 Montage mural Style 5-5S-7D-7E-7S 2.2 Montage mural Style 10-10S-10D-10SD 2.3 Montage par encastrement Style 5-5S-7-7S-7D-10 2.4 Montage Style 7-7D-10-10S étanches IP65 – Emplacement des touches «S» et «+» – Style 5S-7S-10S – Mode chronomètre –...

  • Page 4: I - Initial Checks

    Retain this manual for reference for the lifespan of your clock. The information supplied is non-binding; Bodet reserves the right to make changes to equipment, including functional, technical and aesthetic changes or changes to colours, without notice.

  • Page 5: Cleaning

    This software is available for download by clicking on the icon below. Download the Bodet Detect software: Note: the BODET clock must be connected to a PoE network socket via a PoE switch or a PoE injector. (802.3af, class 3: multicast, class 0: unicast). Bodet recommends the following devices: •...

  • Page 6: Installation

    2.1 Wall mounting – Style 5-5S-7-7D-7E-7S The visuals below refer to the Style 5 clock. However, the installation process shown also applies to Styles 5S, 7, 7D and 7E. Refer to the Technical specifications on page 26 for clock dimensions.

  • Page 7: Wall Mounting - Style 10-10S-10D-10Sd

    2.2 Wall mounting – Style 10-10S-10D-10SD The visuals below refer to the Style 10 clock. However, the installation process shown also applies to Styles 10S, 10D and10SD. Refer to the Technical specifications on page 26 for clock dimensions. 1) Fix the wall bracket to the wall using the four Ø4 mm screws supplied.along with the 4 wall plugs (Ø6 mm) Use a 6mm drill bit.

  • Page 8: Recess Mounting - Style 5-5S-7-7S-7D-10

    2.3 Recess mounting Style 5-5S-7-7D-7S-10 1) Mounting without back cover According to the model of the clock make the cut-out following le dimensions listed in table below Style 5 Style 5S Style 7 Style 7S Style 7 Date Style 10 Dimensions in mm a) Insert the clock in the cut-out in order to mark the position of the mountig screws.
  • Page 9 2) Mounting with back cover for recess mouting According to the model of the clock make the cut-out following le dimensions listed in table below Style 5 Style 5S Style 7 Style 7S Style 7 Date Style 10 Dimensions in mm a) Insert the back cover in the cut-out tn order to mark the position of the mountig screws.

  • Page 10: Mounting - Style 7-7D-10-10S Waterproof Ip65

    2.4 Mounting - Style 7-7D-10-10S waterproof IP65 1) The clock is supplied wired and assembled. Before fitting it to the wall, connect the clock to the time distribution network in a dry environment. The RJ45 connector is already crimped on the ethernet cable (length about 1m 80).

  • Page 11: Location Of "S" And "+" Keys

    – Location of "S" and "+" keys 1) These two keys are located on the back of the clock: – Right side: when viewed from the back – Left side: when viewed from the front (when being handled) 2) The "S" key is above the "+" key. 3) When pressed, an LED lights up to indicate the selected key.

  • Page 12: Default Configuration

    To restore factory settings, press the red button on the electronic board until the clock turns black. Open the clock to access this button (see Installation). Location of button on the electronic board (e.g. a Style 5 clock): The full factory configuration is as follows: •...

  • Page 13: Basic Configuration

    – Basic configuration 6.1 Setting time/date/year – all models except Style 7D-10D-10SD To set time, date and year, press and hold "S" for 3 seconds. Hold down for 3 seconds Set hour Set minute Set year Set month Set day of the month End of menu...

  • Page 14: Configuration Menu - All Models Except Style 7D-10D-10Sd

    6.2 Configuration menu – all models except Style 7D-10D-10SD Access the configuration menu by pressing and holding "S" then "+" for 3 seconds. Display of current time. Hold down for 3 seconds. Select display mode: 24H or 12H. Select the display of the non-significant 0 on the hour. Select mode: normal (nor) or energy saving (Eco).

  • Page 15: Setting Time/Date/Year - Style 7D

    6.3 Setting time/date/year – Style 7D To set time, date and year, press and hold "S" for 3 seconds. Hold down for 3 seconds Set hour Set minutes Set year Set month Set day of the month End of menu...

  • Page 16: Configuration Menu - Style 7D

    6.4 Configuration menu – Style 7D Access the configuration menu by pressing and holding "S" then "+" for 3 seconds. Display of current time. Hold down for 3 seconds. Select display mode: 24H or 12H. Select the display of the non-significant 0 on the hour. Select mode: normal (nor) or energy saving (Eco).

  • Page 17: Setting Time/Date/Year - Style 10D-10Sd

    6.5 Setting time/date/year – Style 10D-10SD To set time, date and year, press and hold "S" for 3 seconds. The visuals below refer to the Style 10SD clock. However, the installation process shown also applies to Styles 10D because the seconds are not configurable. Hold down for 3 seconds Set hour Set minutes...

  • Page 18: Configuration Menu - Style 10D-10Sd

    6.6 Configuration menu – Style 10D-10SD Access the configuration menu by pressing and holding "S" then "+" for 3 seconds. Display of current time. Hold down for 3 seconds. Select display mode: 24H or 12H. Select the display of the non-significant 0 on the hour. Select mode: normal (nor) or energy saving (Eco).

  • Page 19: Web Interface

    There are two ways to access the web interface to configure the clock: 1) Open a web browser and enter the IP address of the clock in the address bar. 2) Run BODET Detect software and click on to open the appropriate web server for the networked clock (refer to the software instructions, ref.: 607548)

  • Page 20: Network Configuration

    The following information is displayed: • MAC Address: This is the clock's MAC address. This address is unique to each device. This number is indicated on a label on the back of the Bodet clock. • Name: User-defined clock name.

  • Page 21: Time And Synchronisation Configuration

    7.3 Time and synchronisation configuration The Time Configuration page is divided into two parts. One is used to set the time zone, the other to set the synchronisation mode. The following information is displayed: • Time Zone: drop-down menu to select the time zone (summer/winter time is automatically managed according to the time zone selected).
  • Page 22 The Multicast address of the clients (receivers) must be the same as that on which the server broadcasts. By default, Bodet products transmit or receive using the Multicast address: 239.192.54.1 The Multicast addresses are included between 224.0.0.0 and 239.255.255.255.

  • Page 23: Parameters

    7.4 Parameters This page allows you to set the clock display on the network. The information displayed is described below: • Luminosity: Used to set clock brightness between 4 levels from 1 (low) to 4 (high). Default brightness is 3. •...

  • Page 24: Alarm Configuration

    7.5 Alarm configuration This page is used to enable clock supervision, to define the information to be transmitted and the destination server. One or more settings can be defined and configured as alarms. The following information is displayed: • Enable SNMP checkbox: enables monitoring of the clock from a SNMP manager. •...
  • Page 25 Information: The errors or faults reported are minor and a visit by a maintenance technician to correct the fault is not strictly necessary. Warning: The errors or faults reported are significant and a visit by a maintenance technician to correct the fault is necessary. Critical: The errors or faults reported are serious and an urgent visit by a maintenance technician to correct the fault is necessary.

  • Page 26: System

    7.6 System This page is divided into four parts as follows: Part 1: Information panel displaying software version, time elapsed since the clock was powered on and the date of manufacture of the product (year/week). Part 2: A warning message to inform the user that once set, the correct password must be used to establish the connection with the web server.

  • Page 27: Adjusting The Brightness

    • Directives: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU. Power consumption: Power supply Red/Green/Yellow LEDs White/Blue LEDs NTP receiver 1.5 W Style 5 - Style 7 NTP receiver 3.4 W 1.7 W Style 5S - Style 7E - 7S NTP receiver 6.5 W 2.2 W...
  • Page 28 Style 5 – Weight: 0.25 kg R 2.2 7° Ø 4.4 Style 5S – Weight: 0.37 kg R 2.2 7° Ø 4.4 Style 7 – Weight: 0.4 kg R 2.2 7° Ø 4.4 Style 7S – Weight: 0.6 kg 60.5 R 2.2...
  • Page 29 Style 10 – Weight: 1.8 Kg 145,5 R2,1 145,5 R2,1 Style 10S – Weight : 2.8 Kg 213.5 213.5 R2.1 R2.1 Style 10D – Weight: 4 Kg 213.5 R2.1 R2.1 Style 10SD – Weight : 4 Kg R2.1 R2.1...

  • Page 30: Maintenance Menu

    – Maintenance menu To access the maintenance menu, open the configuration menu by pressing and holding "S" then "+" for 3 seconds. Release both keys, then press and hold "S", then "+" again for 7 seconds. 11.1 Maintenance menu – all models except Style 7D-7E-10D-10SD Hold down for 3 seconds Open configuration menu Hold down for 7 seconds...

  • Page 31: Maintenance Menu - Style 7D-7E

    11.2 Maintenance menu – Style 7D-7E Hold down for 3 seconds Open configuration menu Hold down for 7 seconds Software version Select synchronisation mode: NTP or independent NTP Set the T° offset (Style 7D-7E) Resetting the clock (enabled when "rstY" is selected) Restore to factory settings (enabled when "dF Y"...

  • Page 32: Maintenance Menu - Style 10D-10Sd

    11.3 Maintenance menu – Style 10D-10SD Hold down for 3 seconds Open configuration menu Hold down for 7 seconds Software version Select syncjronisation mode: NTP or independent NTP Set the T° offset Resetting the clock (enabled when ‘rstY’ is selected) Restore to factory settings (enabled when ‘dF Y’...

  • Page 33: What To Do If

    – What to do if… What to do if… Check that… 1) The signal type sent by the master clock is the same as the There is no synchronisation clock’s signal type. after installation. 2) The NTP server is on the same network as the slave (IP addresses, subnet mask and gateways).

  • Page 34: Appendix

    XIII - Appendix 13.1 Changing the time according to the time zone Winter/summer Summer/winter offset Date Time Date Time ZH_HAWAI Not applicable Not applicable Last Sunday 1e Sunday ZH_L_ANGELES 2:00 Local 2:00 Local March November Last Sunday 1e Sunday ZH_COLORADO 2:00 Local 2:00 Local March...

  • Page 35: I - Vérification Initiale

    Conserver ce manuel pendant toute la durée de vie de votre horloge afin de pouvoir vous y reporter à chaque fois que cela sera nécessaire. Données non contractuelles. Bodet se réserve le droit d’apporter aux appareils certaines modifications fonctionnelles, techniques, esthétiques, ou de couleurs, sans préavis.

  • Page 36: Nettoyage

    Téléchargement du logiciel Bodet Detect : Note : la prise réseau sur laquelle est connectée l’horloge BODET doit être PoE par l’intermédiaire d’un switch PoE ou d’un injecteur PoE (802.3af, classe 3: multicast, classe 0 : unicast). Nous recommandons les marques suivantes : •...

  • Page 37: Installation Mécanique

    – Installation mécanique 2.1 Montage mural Style 5-5S-7-7D-7E-7S Les visuels ci-après sont relatifs à une horloge Style 5. Cependant, le principe de montage est identique aux Style 5S, 7, 7D et 7E. Reportez vous aux caractéristiques techniques page 56 afin de visualiser les dimensions des horloges.

  • Page 38: Montage Mural Style 10-10S-10D-10Sd

    2.2 Montage mural Style 10-10S-10D-10SD Les visuels de l’installation murale sont relatifs à une horloge Style 10. Cependant, le principe de montage est identique à une Style 10S. Reportez vous aux caractéristiques techniques page 56 afin de visualiser les dimensions des horloges. 1) Fixer le support mural au mur à...

  • Page 39: Montage Par Encastrement Style 5-5S-7-7S-7D-10

    2.3 Montage par encastrement Style 5-5S-7-7D-7S-10 1) Montage sans fond d’encastrement Selon le modèle de l’horloge, faire un découpe en suivant les dimensions listées dans le tableau ci-dessous Style 5 Style 5S Style 7 Style 7S Style 7 Date Style 10 Dimensions en mm a) Présenter l’horloge de manière à...
  • Page 40 2) Montage avec fond d’encastrement Selon le modèle de l’horloge, faire un découpe en suivant les dimensions listées dans le tableau ci-dessous Style 5 Style 5S Style 7 Style 7S Style 7 Date Style 10 Dimensions en mm a) Présenter le fond d’encastrement de manière à marquer l’emplacement des 6 trous de fixation.

  • Page 41: Montage Style 7-7D-10-10S Étanches Ip65

    2.4 Montage Style 7-7D-10-10S étanches IP65 1) L’horloge est livrée câblée et assemblée. Avant son installation murale, réaliser le raccordement de l’horloge au réseau de distribution horaire dans un environnement sec. La prise RJ45 est déjà présente sur le câble éthernet (longueur 1m 80 environ). Dans le cas d’un passage par un boîtier étanche, coupez le câble éthernet, faire passer le câble par le passe-câble et sertissez une nouvelle fiche RJ45 dans le coffret.

  • Page 42: Emplacement Des Touches "S" Et

    – Emplacement des touches «S» et «+» 1) Ces deux touches capacitives sont situées au dos de l’horloge: – à droite vue de dos, – à gauche vue de face (en situation de manipulation). 2) La touche “S” est au-dessus de la touche “+”. 3) Lors de l’appui, une LED s’illumine afin de localiser la touche sélectionnée.

  • Page 43: Configuration Par Défaut

    (rouge) de la carte électronique. Ouvrir l’horloge pour accéder à ce bouton poussoir (voir installation mécanique). Localisation du bouton poussoir sur la carte électronique (exemple d’une horloge Style 5): La configuration usine complète est la suivante : •...

  • Page 44: Configuration Basique

    – Configuration basique 6.1 Réglage Heure/Date/Année toutes versions sauf Style 7D-10D-10SD Accéder au réglage de l’heure, de la date et de l’année en appuyant sur «S» pendant 3 secondes. Maintenir l’appui pendant 3 secondes Réglage de l’heure Réglage des minutes Réglage de l’année Réglage du mois Réglage du jour...

  • Page 45: Menu Configuration Toutes Versions Sauf Style 7D-10D-10Sd

    6.2 Menu configuration toutes versions sauf Style 7D-10D-10SD Accéder au menu configuration en appuyant sur «S» (maintenir l’appui) puis sur «+» pendant 3 secondes. Affichage de l’heure actuelle. Maintenir l’appui pendant 3 secondes Choix du mode d’affichage : 24H ou 12H. Choix de l’affichage du 0 non significatif sur l’heure.

  • Page 46: Réglage Heure/Date/Année Style 7D

    6.3 Réglage Heure/Date/Année Style 7D Accéder au réglage de l’heure, de la date et de l’année en appuyant sur «S» pendant 3 secondes. Maintenir l’appui pendant 3 secondes Réglage de l’heure Réglage des minutes Réglage de l’année Réglage du mois Réglage du jour dans le mois Fin du menu...

  • Page 47: Menu Configuration Style 7D

    6.4 Menu configuration Style 7D Accéder au menu configuration en appuyant sur «S» (maintenir l’appui) puis sur «+» pendant 3 secondes. Affichage de l’heure actuelle. Maintenir l’appui pendant 3 secondes Choix du mode d’affichage : 24H ou 12H. Choix de l’affichage du 0 non significatif sur l’heure. Choix du mode : normale (nor) ou économie d’énergie (Eco).

  • Page 48: Réglage Heure/Date/Année Style 10D-10Sd

    6.5 Réglage Heure/Date/Année Style 10D-10SD Accéder au réglage de l’heure, de la date et de l’année en appuyant sur «S» pendant 3 secondes. Les visuels ci-après sont relatifs à une horloge Style 10SD. Cependant, le principe de réglage est identique aux Style 10D car les secondes ne sont pas configurables. Maintenir l’appui pendant 3 secondes Réglage de l’heure Réglage des minutes...

  • Page 49: Menu Configuration Style 10D-10Sd

    6.6 Menu configuration Style 10D-10SD Accéder au menu configuration en appuyant sur «S» (maintenir l’appui) puis sur «+» pendant 3 secondes. Affichage de l’heure actuelle. Maintenir l’appui pendant 3 secondes Choix du mode d’affichage : 24H ou 12H. Choix de l’affichage du 0 non significatif sur l’heure. Choix du mode : normale (nor) ou économie d’énergie (Eco).

  • Page 50: Configuration Avancée

    L’adresse IP de l’horloge est soit attribuée automatiquement, soit renseigner par l’installateur (Cf. ci-dessous). 2) Utiliser le logiciel «BODET Detect» puis cliquez sur pour ouvrir le serveur web correspondant à l’horloge présente sur le réseau (se reporter à la notice du logiciel, réf.: 607548).

  • Page 51: Configuration Réseau

    Ci-dessous le descriptif des informations affichées : • MAC Address : il s’agit de l’adresse MAC de l’horloge. Cette adresse est unique pour chaque produit. Ce numéro est indiqué sur une étiquette au dos des horloges Bodet. • Name : nom donné par l’utilisateur à l’horloge.

  • Page 52: Configuration De L'heure Et Synchronisation

    7.3 Configuration de l’heure et synchronisation La page Time Configuration est divisée en deux parties. L’une permet de configurer le fuseau horaire et l’autre le mode de synchronisation. Ci-dessous le descriptif des informations affichées : • Time zone : à l’aide du menu déroulant, il est possible de choisir le fuseau horaire (la gestion de l’heure été/hiver est automatique en fonction de la zone horaire sélectionnée).
  • Page 53 été renseigné. L’adresse multicast des clients doit être identique à celle diffusé par le serveur. Par défaut les produits Bodet émettent et reçoivent sur l’adresse multicast : 239.192.54.1 Les adresses multicast sont comprises entre 224.0.0.0 et 239.255.255.255.

  • Page 54: Paramétrage

    7.4 Paramétrage Cette page permet de paramétrer l’affichage de l’horloge sur le réseau. Ci-dessous le descriptif des informations affichées : • Luminosity : permet de régler la luminosité de l’horloge parmi 4 niveaux de 1 (faible) à 4 (élevé). Par défaut la luminosité est fixée à 3. •...

  • Page 55: Configuration Des Alarmes

    7.5 Configuration des alarmes Cette page permet d’activer la supervision de l’horloge, de définir les informations qui seront transmises et le serveur de destination. Il est possible de sélectionner le ou les paramètres à définir comme alarmes et de les configurer. Ci-dessous le descriptif des informations affichées : •...
  • Page 56 Information : les informations remontées sont mineures et ne nécessitent pas expressément la visite d’un technicien de maintenance pour corriger le défaut. Warning : les erreurs ou défauts remontés sont importants et nécessitent la visite d’un technicien de maintenance pour corriger le défaut. Critic : les erreurs ou défauts remontés sont graves et nécessitent rapidement la visite d’un technicien de maintenance pour corriger le défaut.

  • Page 57: Système Et Protection

    7.6 Système et protection Cette page est divisée en quatre parties qui sont les suivantes : 1ère partie : présentation de la version du programme (logiciel), la durée depuis la mise sous tension de l’horloge et la date de fabrication du produit (année/semaine). 2ème partie : un message de prévention indique qu’une fois défini, il est obligatoire d’utiliser le bon mot de passe pour établir la connexion avec le serveur web.

  • Page 58: Réglage De La Luminosité

    • Alimentation : PoE (Power over Ethernet). • Directives: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU. Consommation: Alimentation Rouge/Vert/Jaune Blanc/Bleu Receptrice NTP 1.5W Style 5 - Style 7 Receptrice NTP 3,4 W 1.7W Style 5S - Style 7E - 7S Receptrice NTP 6,5W 2,2 W...
  • Page 59 Style 5 – Poids : 0,25 Kg R 2.2 7° Ø 4.4 Style 5S – Poids : 0,37 Kg R 2.2 7° Ø 4.4 Style 7 – Poids : 0,4 Kg R 2.2 7° Ø 4.4 Style 7S – Poids : 0.6 kg 60.5...
  • Page 60 Style 10 – Poids : 1,8 Kg 145,5 R2,1 145,5 R2,1 Style 10S – Poids : 2,8 Kg 213,5 213,5 R2,1 R2,1 Style 10D – Poids : 4 Kg R2,1 R2,1 Style 10SD – Poids : 4 Kg R2,1 R2,1...

  • Page 61: Menu Technicien

    – Menu technicien Pour entrer dans le menu technicien, accéder au menu configuration en appuyant sur «S» (maintenir l’appui) puis sur «+» pendant environ 3 secondes. Ensuite, après avoir relâché ces deux touches, appuyer de nouveau sur «S» puis «+» pendant environ 7 secondes. 11.1 Menu technicien toutes versions sauf Style 7D-7E-10D-10SD Maintenir l’appui pendant 3 secondes Accès au menu configuration...

  • Page 62: Menu Technicien Style 7D-7E

    11.2 Menu technicien Style 7D-7E Maintenir l’appui pendant 3 secondes Accès au menu configuration Maintenir l’appui pendant 7 secondes Version du logiciel Choix du mode de synchronisation : NTP ou NTP indépendant Réglage de l’offset de T° (Style 7D-7E) Réinitialisation de l’horloge (actif si «rstY» est sélectionné) Retour à...

  • Page 63: Menu Technicien Style 10D-10Sd

    11.3 Menu technicien Style 10D-10SD Maintenir l’appui pendant 3 secondes Accès au menu configuration Maintenir l’appui pendant 7 secondes Version du logiciel Choix du mode de synchronisation : NTP ou NTP indépendant Réglage de l’offset de T° Réinitialisation de l’horloge (actif si «rstY» est sélectionné) Retour à...

  • Page 64: Que Faire Si

    – Que faire si...? ...Vérifier. Que faire si...? ...Vérifier que 1) Vérifier que le type de signal émis par l’horloge mère est de Pas de synchronisation même type que celui de l’horloge. après l’installation 2) Le serveur NTP est sur le même réseau que la réceptrice (adresses IP, masque de sous réseau et Passerelles).

  • Page 65: Annexe

    XIII - Annexe 13.1 Changement d’heure en fonction du fuseau horaire Décalage Hiver/été Eté/hiver Date Heure Date Heure ZH_HAWAI Non applicable Non applicable 2e Dimanche 2:00 1e Dimanche ZH_L_ANGELES 2:00 Locale Mars Locale Novembre 2e Dimanche 2:00 1e Dimanche ZH_COLORADO 2:00 Locale Mars Locale...
