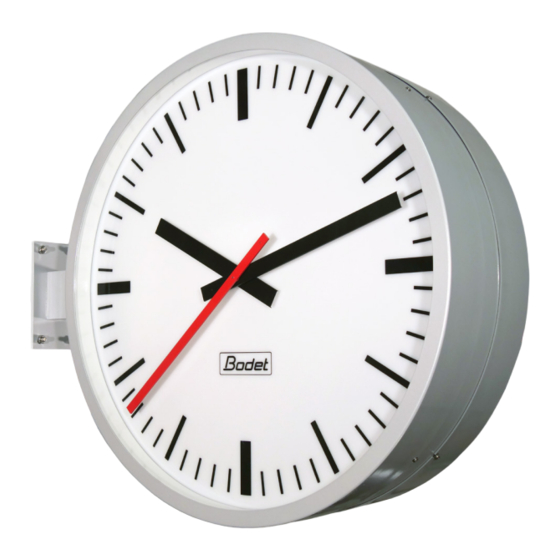

Bodet Profil 750 Installation And Operation Manual

Analogue clocks
Hide thumbs Also See for Profil 750:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Réceptrice NTP
NTP Receiver
Manuel d'installation et de mise en service
Installation and operation manual
www.bodet-time.com
When receiving goods please check nothing is broken otherwise make a claim near shipping company.
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
HORLOGES ANALOGIQUES
ANALOGUE CLOCKS
Profil 750 - Profil 760
BODET Time&Sport
1 rue du Général de Gaulle
49340 TREMENTINES I France
Tél. support France: 02.41.29.06.00
Tel. support Export: +33 241 71 72 33
1

Advertisement

Table of Contents
loading

Related Manuals for Bodet Profil 750

Summary of Contents for Bodet Profil 750

  • Page 1 HORLOGES ANALOGIQUES ANALOGUE CLOCKS Profil 750 - Profil 760 Réceptrice NTP NTP Receiver Manuel d’installation et de mise en service Installation and operation manual BODET Time&Sport 1 rue du Général de Gaulle 49340 TREMENTINES I France Tél. support France: 02.41.29.06.00 www.bodet-time.com...

  • Page 2: Table Of Contents

    Table des matières Informations relatives à la sécurité 1. Vérification initiale 1.1 Déballage de l’horloge 1.2 Nettoyage 1.3 Pré-requis 1.4 Consignes de sécurité - précautions d’utilisation 1.4.1 Utilisation de la notice 1.4.2 Sécurité - Installation électrique 1.4.3 Sécurité - Installation mécanique 1.4.4 Sécurité...
  • Page 3 Table of contents Safety informations and protective measures 1. Initial checks 1.1 Unpacking the clock 1.2 Cleaning 1.3 Pre-requisites 1.4 Safety instructions - Precautions for installation 1.4.1 Using the guide 1.4.2 Safety - Electrical installation 1.4.3 Safety - Mechanical installation 1.4.4 Safety - Opening the clock 2.

  • Page 4: Informations Relatives À La Sécurité

    Informations relatives à la sécurité Les pictogrammes ci-dessous permettent d’illustrer des risques ou des sources de danger lors de l’installation, de l’utilisation et de la maintenance de ce produit. Symbole Description IEC60417 - 1641 Manuel d’utilisation IEC60417 - 5002 Positionnement de la pile IEC60417 - 5019 Connexion de terre de protection IEC60417 - 5031...

  • Page 5: Vérification Initiale

    1. Vérification initiale Nous vous remercions d’avoir choisi une horloge Bodet. Ce produit a été conçu avec soin pour votre satisfaction selon les règles de notre système qualité ISO9001 et ISO14001. Nous vous recommandons de lire attentivement ce manuel avant l'installation du produit.

  • Page 6: Consignes De Sécurité - Précautions D'utilisation

    1.4 Consignes de sécurité - précautions d’utilisation Attention : l’installation et l’entretien de ce matériel doivent être réalisés par une personne qualifiée. 1.4.1 Utilisation de la notice Veiller à respecter scrupuleusement les indications données par les pictogrammes présents dans cette notice. Voici l'identification des principaux pictogrammes : : indique un conseil, une recommandation ou une explication.

  • Page 7: Sécurité - Installation Mécanique

    - Pour les horloges double face, chacune des 4 vis M8 doit être capable de supporter une traction de : 270 kg (pour une Profil 780) ou 150 kg (pour une Profil 750 ou 760). 1.4.4 Sécurité - Ouverture de l'horloge L’intérieur de cet équipement ne possède pas de pièces réparables par l’utilisateur : contacter...

  • Page 8: Installation

    2. Installation 2.1 Installation murale - Horloge simple face 2.1.1 Installation mécanique A l’endroit où l’horloge doit être installée, percer 3 trous dans le mur suivant la disposition et les cotes dimensionnelles suivantes en fonction de votre modèle : Dans le cas d’un montage standard sur un mur en béton, insérer les chevilles dans les perçages. Pour installer l’horloge sur le mur, celle-ci doit impérativement être ouverte préalablement.
  • Page 9 - Retirer le calage en carton entre le mouvement et le cadran, - Visser les goujons dans les chevilles (3 goujons sont livrés avec l’horloge dans un colis séparé), - Anticiper l’ajustement des écrous et des rondelles pour laisser suffisamment d’espace (25 mm minimum) entre le mur et le dos de l’horloge pour permettre le passage des câbles et les presse- étoupes, 25 mm...

  • Page 10: Installation Électrique

    2.1.2 Installation électrique Il existe 2 versions d’horloge NTP : PoE ou 230V Consulter l’étiquette du produit pour déterminer votre version. L’alimentation de l’éclairage (si option choisie) est toujours assurée via une alimentation reliée au secteur. En revanche, l’alimentation de la carte électronique peut différer suivant votre modèle : Modèle NTP PoE : l’alimentation électrique de la carte est assurée via le câble ethernet, Modèle NTP 230V : l’alimentation électrique de la carte est assurée par une deuxième...

  • Page 11: Installation Électrique - Modèle Ntp Poe

    2.1.2.2 Installation électrique - Modèle NTP PoE Les n° du paragraphe ci-dessous se référent aux visuels du modèle NTP 230V ci-précédemment. - Avec option éclairage : passer le câble secteur par le presse étoupe de gauche puis connecter ce câble sur le bornier dans les bornes L-N- dédiées à...

  • Page 12: Installation Murale - Horloge Double Face

    2.2 Installation murale - Horloge double face 2.2.1 Installation mécanique Attention : ce type d’horloge dans sa version double face peut peser jusqu’à 29 kg. A cela il faut ajouter les contraintes mécaniques lors du verrouillage, c’est pourquoi nous recommandons d’installer cette horloge double face de préférence sur un mur béton.

  • Page 13: Installation Électrique

    2.2.2 Installation électrique Il existe 2 versions d’horloge NTP : PoE ou 230V Consulter l’étiquette du produit pour déterminer votre version. L’alimentation de l’éclairage (si option choisie) est toujours assurée via une alimentation reliée au secteur. En revanche, l’alimentation de la carte électronique peut différer suivant votre modèle : Modèle NTP PoE : l’alimentation électrique de la carte est assurée via le câble ethernet, Modèle NTP 230V : l’alimentation électrique de la carte est assurée par une deuxième...

  • Page 14: Installation Électrique - Modèle Ntp Poe

    2.2.2.2 Installation électrique - Modèle NTP PoE Les n° du paragraphe ci-dessous se référent aux visuels du modèle NTP 230V ci-précédemment. - Avec option éclairage : passer le câble secteur par le bras de la potence puis connecter ce câble sur le bornier dans les bornes L-N- dédiées à...

  • Page 15: Mise En Service Et Mise À L'heure

    3. Mise en service et mise à l’heure La prise réseau (RJ45) étant connectée à l’horloge, on peut éventuellement s’assurer de la bonne connexion de l’horloge au réseau par le biais des 2 Leds situées chacune de part et d’autre de la prise Ethernet. - Led verte fixe (à...
  • Page 16 à midi au retour de l'alimentation PoE. L'horloge se resynchronise alors et l'éclairage reprend avec le retour de l'alimentation secteur. Configuration usine complète - Nom de l’horloge : «BODET-@MAC». - Configuration IP par DHCP. - Time zone : EUR.

  • Page 17: Caractéristiques Techniques

    - Directive LVD 2014/35/EU Informations complémentaires Pour modèle simple face: Ø câbles secteur : 6-12 mm (PG13) Ø câble NTP: 2,5-6,5 mm (PG7) 4.2 Dimensions Profil 750 Simple Face 25,4 124,5 Profil 750 Double Face A ( 1 : 2 )  11...
  • Page 18 Profil 760 Simple Face Profil 760 Double Face...

  • Page 19: Présentation Du Serveur Web

    1/ Ouvrir une page de votre navigateur internet puis dans la barre de recherche, entrez l’adresse IP de votre horloge. 2/ Utiliser le logiciel «BODET Detect» puis cliquez sur le bouton "Accès serveur web" pour ouvrir le serveur web (se reporter à la notice du logiciel, 607548).

  • Page 20: Page Configuration Réseau

    IP dans le navigateur au profit d’un numéro ou appellation définie par l’utilisateur. Exemple : www.bodet.com étant plus simple à retenir que 172.17.10.88. Le bouton Save and Reboot permet d’enregistrer votre configuration et redémarrer l’horloge.

  • Page 21: Page Configuration Heure Et Synchronisation

    5.3 Page Configuration heure et synchronisation La page "Time Configuration" est divisée en deux parties. L’une permet de configurer le fuseau horaire et l’autre le mode de synchronisation. Ci-dessous le descriptif des informations affichées : - Time zone : à l’aide du menu déroulant, il est possible de choisir le fuseau horaire (la gestion de l’heure été/hiver est automatique en fonction de la zone horaire sélectionnée).

  • Page 22: Page Configuration Des Alarmes

    été renseigné. L’adresse multicast des clients doit être identique à celle diffusé par le serveur. Par défaut les produits Bodet émettent et reçoivent sur l’adresse multicast: 239.192.54.1 Les adresses multicast sont comprises entre 224.0.0.0 et 239.255.255.255.
  • Page 23 - Case à cocher Enable SNMP Trap : permet l’activation (ou non) de l’envoi automatique des messages d’erreurs au(x) SNMP Manager(s). - Version V1/V2C : choix de la version du protocole. La version V2C est plus récente et plus sûre. - SNMP Manager 1/2/3 : adresses IP des serveurs recevant les alarmes des horloges.

  • Page 24: Page Configuration Du Relai

    5.5 Page Configuration du relai La page "Relay Configuration" est divisée en 2 parties. La première permet de choisir la fonction du relai : - Alarm : permet de coller le relai (par exemple pour une remontée d'alarme par un système externe).

  • Page 25: Page Système

    5.6 Page Système Cette page est divisée en quatre parties qui sont les suivantes : : présentation de la version du programme (logiciel), la durée depuis la mise sous tension de l’horloge et la date de fabrication du produit (année/semaine). : un message de prévention indique qu’une fois défini, il est obligatoire d’utiliser le bon mot de passe pour établir la connexion avec le serveur web (pour la copie de paramètres et la mise à...

  • Page 26: Que Faire Si

    3) S’il n’y a pas de serveur DHCP, les horloges sont visibles sur le logiciel Bodet Detect (après un démarrage, environ 3 min). Vous pouvez ensuite configurer l’adresse IP/mask compatible avec votre réseau.

  • Page 27: Safety Informations And Protective Measures

    Safety informations and protective measures The following symbols and pictograms are used to illustrate a source of danger during installation, use, and maintenance of this product. Symbol Description IEC60417 - 1641 Operating instructions IEC60417 - 5002 Positioning of cell IEC60417 - 5019 Protective earth (ground) IEC60417 - 5031 Direct current...

  • Page 28: Initial Checks

    This software is available to download for free on the Bodet website at www.bodet-time.com. Note: For a clock version with PoE power supply, the network socket to which the Bodet clock is connected must be PoE-enabled through a PoE switch or a PoE injector.

  • Page 29: Safety Instructions - Precautions For Installation

    1.4 Safety instructions - Precautions for installation Caution: this equipment must be fitted and maintained by a qualified person. 1.4.1 Using the guide Be sure to follow the indications given by the pictograms in this manual. The main pictograms are identified below: : indicates advice, a recommendation or a technical explanation.

  • Page 30: Safety - Mechanical Installation

    30 kg, - For double-sided clocks, each of the four M8 screws must be able to withstand a tensile strength of : 270 kg (Profil 780) or 150 kg (Profil 750 or Profil 760). 1.4.4 Safety - Opening the clock There are no user-repairable parts inside this equipment.

  • Page 31: Installation

    2. Installation 2.1 Wall installation - Sigle-sided clock 2.1.1 Mechanical installation Where the clock is to be installed, drill three holes in the wall according to the following layout and dimensions pertaining to your model: For standard mounting on a concrete wall, insert the anchors into the drilled holes. To install the clock on the wall, the clock must first be opened.
  • Page 32 - Remove the cardboard wedge between the movement and the dial, - Tighten the stud bolts in the anchors (three stud bolts are supplied with the clock in a separate package), - Anticipate adjustment of the nuts and washers, remembering to leave sufficient space (at least 25mm) between the wall and the back of the clock to fit the cables and cable glands, 25 mm M8 x 80 stud bolt...

  • Page 33: Electrical Installation

    2.1.2 Electrical installation There are two versions of NTP clock: PoE or 230V Read the product label to determine your version. The lighting (if this option has been selected) is always powered via a mains power supply. However, power supply for the circuit board may vary according to your model: NTP PoE model: power supply of the board is provided via the Ethernet cable.

  • Page 34: Electrical Installation - Ntp Poe Model

    2.1.2.2 Electrical installation - NTP PoE model The paragraph numbers indicated below refer to the figures above for model NTP 230V. - With lighting option: pass the mains cable through the left-hand cable gland then connect this cable to the terminal block in the terminals L-N- dedicated to the lighting - Attach this cable to the fixing plate with a cable retainer...

  • Page 35: Wall Installation - Double-Sided Clock

    2.2 Wall installation - Double-sided clock 2.2.1 Mechanical installation Caution: this type of double-sided clock can weigh up to 29 kg. In addition to this, there are mechanical constraints related to locking, which is why we recommend that you install this double-sided clock on a concrete wall.

  • Page 36: Electrical Installation

    2.2.2 Electrical installation There are two versions of NTP clock: PoE or 230V Read the product label to determine your version. The lighting (if this option has been selected) is always powered via a mains power supply. However, power supply for the circuit board may vary according to your model: NTP PoE model: power supply of the board is provided via the Ethernet cable.

  • Page 37: Electrical Installation - Ntp Poe Model

    2.2.2.2 Electrical installation - NTP PoE model The paragraph numbers indicated below refer to the figures above for model NTP 230V. - With lighting option: pass the mains cable through the wall bracket then connect this cable to the terminal block in the terminals L-N- dedicated to the lighting - Attach this cable to the central bracket with a cable retainer...

  • Page 38: Starting The Clock And Setting The Time

    3. Starting the clock and setting the time Since the network socket (RJ45) is connected to the clock, you can check that the clock is correctly connected to the network using the two LEDs located on either side of the Ethernet socket.
  • Page 39 PoE network is restored. The clock then resynchronises the time and the lighting comes back on when the mains power supply is restored. Full factory settings - Clock name: “BODET-@MAC”. - IP configuration by DHCP. - Time zone: EUR.

  • Page 40: Technical Requirements

    - EMC Directive 2014/30/EU - LVD Directive 2014/35/EU Additional information For single-sided models: Ø mains cables: 6-12 mm (PG13) Ø NTP cables: 2.5-6.5 mm (PG7) 4.2 Dimensions Profil 750 Single-sided 25,4 124,5 Profil 750 Double-sided A ( 1 : 2 )  11...
  • Page 41 Profil 760 Single-sided Profil 760 Double-sided...

  • Page 42: Presentation Of The Web Server

    1/ Open a web browser page, then enter your clock’s IP address in the address bar. 2/ Use the “Bodet Detect” software, then click on the "Web browser access” button to open the web server (please refer to the software manual 607548).

  • Page 43: Network Configuration Page

    IP address in the browser as a user-defined name can be used instead. For example, www.bodet.com is easier to remember than 172.17.10.88. The Save and Reboot button is used to save your settings and reboot the clock.

  • Page 44: Time Configuration And Synchronisation Page

    5.3 Time configuration and synchronisation page The "Time Configuration” page is divided into two parts. One is used to set the time zone, the other to set the synchronisation mode. The information displayed is described below: - Time zone: using the drop-down menu, it is possible to choose the time zone (summer/winter time is managed automatically according to time zone selected).

  • Page 45: Alarm Configuration Page

    The Multicast address of the clients (receivers) must be the same as that on which the server broadcasts. By default, Bodet products transmit or receive using the Multicast address: 239.192.54.1 239.192.54.1 The Multicast addresses are included between 224.0.0.0 and 239.255.255.255.
  • Page 46 - Enable SNMP Trap check box: when checked, error messages are sent automatically to the SNMP Manager(s). - Version V1/V2C: choice of the protocol version. Version V2C is more recent and secure. - SNMP Manager 1/2/3: IP addresses of the servers receiving alerts from the clocks. SNMP Manager redundancy increases the reliability of alerts.

  • Page 47: Relay Configuration Page

    5.5 Relay configuration page The "Relay Configuration” page is divided into two parts. The first part is used to select the relay function: - Alarm: this is used to connect the relay (for example, for reporting of an alarm by an external system).

  • Page 48: System Page

    5.6 System page This page is divided into four parts as follows: : Information panel displaying software version, time elapsed since the clock was powered on and the date of manufacture of the product (year/week). : A warning message to inform the user that once set, the correct password must be used to establish the connection with the web server (and also to copy settings and update the firm- ware).

  • Page 49: What To Do If

    2) Use the Bodet Detect software. The “Network configuration” menu is used to define the clock’s network settings, 3) If there is no DHCP server, the clocks are visible in the Bodet Detect software (after start-up, approx. three minutes). You can then configure the IP address/mask that is compatible with your network.
