Bodet Style 5 Installation And Operation Manual

Digital clocks indoor
Hide thumbs Also See for Style 5:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Operation & Installation Manual
Réceptrice NTP
NTP Receiver
Manuel d'installation et de mise en service
Installation and operation manual
www.bodet-time.com
S'assurer à réception que le produit n'a pas été endommagé durant le transport pour réserve au transporteur.
When receiving goods please check nothing is broken otherwise make a claim near shipping company.

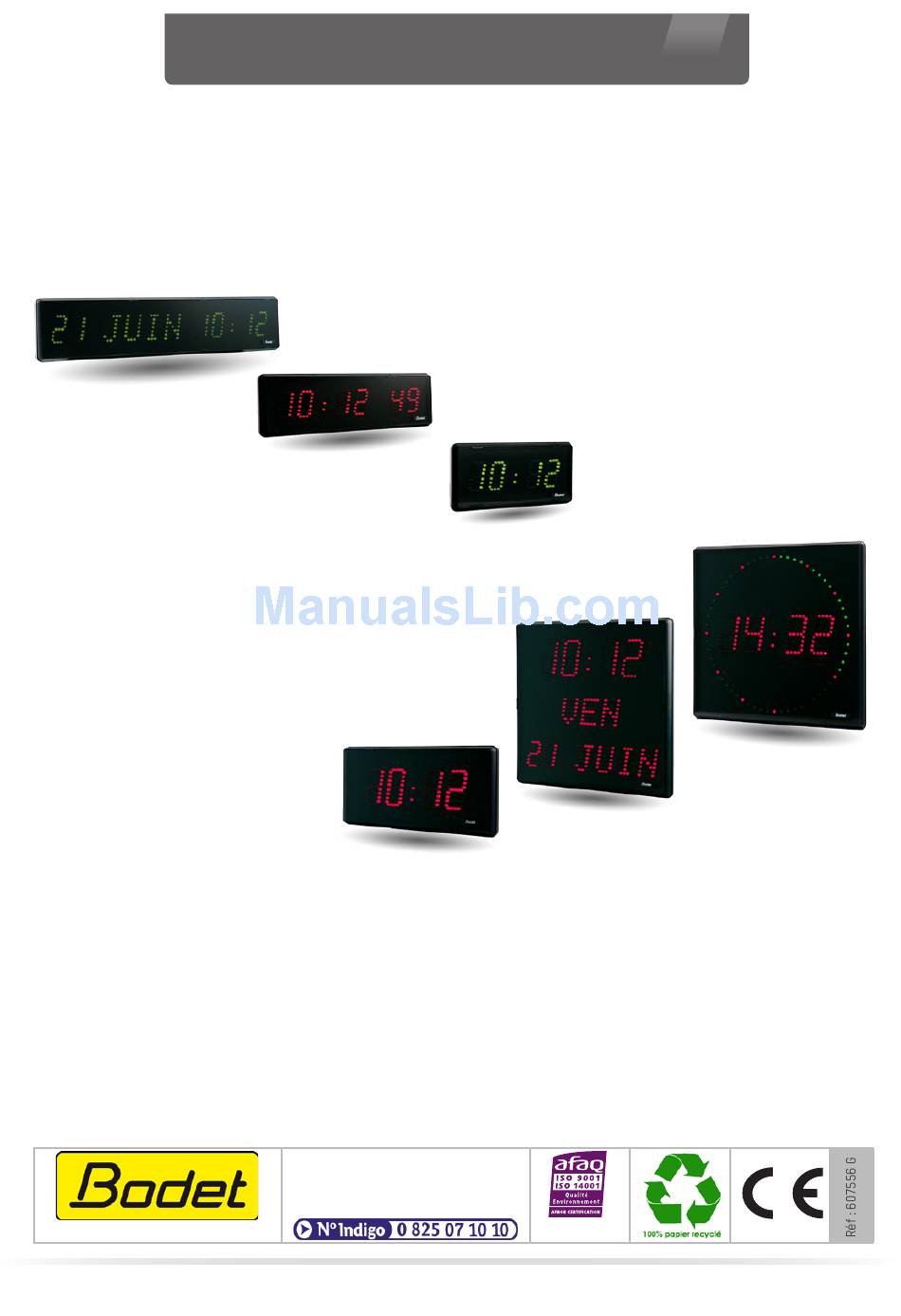

HORLOGES DIGITALES intérieures
DIGITAL CLOCKS indoor
Horloge Style 5-7 intérieure
Style 5-7 Clock indoor
BODET SA
BP1
49340 TREMENTINES I FRANCE
Fax: +33 (0)2.41.71.72.01
Usine de Trémentines
Système de
Management certifié
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Style 5 and is the answer not in the manual?

Questions and answers

Related Manuals for Bodet Style 5

Summary of Contents for Bodet Style 5

  • Page 1 HORLOGES DIGITALES intérieures DIGITAL CLOCKS indoor Horloge Style 5-7 intérieure Style 5-7 Clock indoor Réceptrice NTP NTP Receiver Manuel d’installation et de mise en service Installation and operation manual BODET SA 49340 TREMENTINES I FRANCE Fax: +33 (0)2.41.71.72.01 www.bodet-time.com Usine de Trémentines Système de...

  • Page 2: Table Of Contents

    IV - Configuration 4.1 Sélection du mode de fonctionnement........................7 4.2 Affichage 12H ou 24H.............................7 4.3 Horloges Style 5, Style 5S, Style 7 et Style 7 Elipse....................8 4.4 Horloges Style 5 date et Style 7 Date........................8 4.5 Horloge Style 7 Date...............................8 V - Réglage de la luminosité...
  • Page 3 4.1 Selecting the operating mode ..........................22 4.2 12- or 24-hour display ............................22 4.3 Style 5, Style 5S, Style 7 and Style 7 Ellipse clocks ....................23 4.4 Style 5 date and Style 7 Date clocks ........................23 4.5 Style 7 Date clock ..............................23...

  • Page 4: I - Vérification Initiale

    Une étiquette signalétique, apposée au dos de l’horloge, est visible après avoir retiré le support. Elle indique le modèle de l’horloge (Style 5, style 7, ...), la tension d’utilisation, le type d’horloge et diverses autres informations (par exemple : la couleur).

  • Page 5: Installation

    II - Installation Choisir l’emplacement où sera installée l’horloge en privilégiant un endroit exempt de parasites électriques (transformateur, ...). Le réseau informatique doit être PoE (802.3af, classe 3), sinon utiliser un injecteur PoE pour alimenter l’horloge (voir pré-requis, page précédente). 2.1 Horloge Simple Face (SF) 1/ Accrochage mural : fixer le support (A) à...

  • Page 6: Horloge Double Face (Df)

    III - Emplacement des touches «SELECT» et «+» - Ces deux touches sont situées au dos de l’horloge, à droite sur les Style 5, Style 5 S et Style 5 date, à gauche sur les Style 7, Style 7 ellipse et Style 7 date.

  • Page 7: Configuration

    2 broches situées à l’arrière de l’horloge (shunt long pendant le fonctionnement). Broches pour shunt La configuration usine complète est la suivante : - Nom de l’horloge : «BODET-@MAC» - Configuration IP par DHCP - Time zone : EUR - Synchronisation : Multicast - Adresse de synchronisation : 239.192.54.1...

  • Page 8: Horloges Style 5, Style 5S, Style 7 Et Style 7 Elipse

    Valider par un appui sur la touche “Select”. Pour une horloge Style 5 date, ce dernier appui permet de sortir du menu de configuration. 4.5 Horloge Style 7 Date A l’aide de la touche “+”, sélectionner l’affichage central désiré entre les deux possibilités suivantes :...

  • Page 9: Réglage De La Luminosité

    Indice de protection : IP30, IK07. Conformité aux Normes : EN 60950, EN 55022 et EN 55024. Les Style 5 et 7 respectent la directive compatibilité électromagnétique 2004/108/CE et la directive basse tension 2006/95/CE. Ce sont des produits de classe A. Dans un environnement domestique, ces produits peuvent causer des interférences radios auquel cas l’utilisateur doit prendre des...
  • Page 10 Style 7 Style 7D Style 7E - Poids : 1,1 Kg - Poids : 2,2 Kg - Poids 2,1 Kg Support mural...

  • Page 11: Présentation Du Serveur Web

    1/ Ouvrir une page de votre navigateur internet puis dans la barre de recherche, entrez l’adresse IP de votre horloge. 2/ Utiliser le logiciel «BODET Detect» puis cliquez sur le bouton Web browser pour ouvrir le serveur web (se reporter à la notice du logiciel, 607548).

  • Page 12: Page Configuration Réseau

    - MAC Address : il s’agit de l’adresse MAC de l’horloge. Cette adresse est unique pour chaque produit. Ce numéro est indiqué sur une étiquette au dos des horloges Bodet. - Name : nom donné par l’utilisateur à l’horloge. - Case à cocher Enable DHCP : permet de définir automatiquement les paramètres IP du produit sur le réseau.

  • Page 13: Page Configuration Heure Et Synchronisation

    8.3 Page Configuration heure et synchronisation La page Time Configuration est divisée en deux parties. L’une permet de configurer le fuseau horaire et l’autre le mode de synchronisation. Ci-dessous le descriptif des informations affichées : - Time zone : à l’aide du menu déroulant, il est possible de choisir le fuseau horaire (la gestion de l’heure été/hiver est automatique en fonction de la zone horaire sélectionnée).
  • Page 14 été renseigné. L’adresse multicast des clients doit être identique à celle diffusé par le serveur. Par défaut les produits Bodet émettent et reçoivent sur l’adresse multicast :239.192.54.1 Les adresses multicast sont comprises entre 224.0.0.0 et 239.255.255.255.

  • Page 15: Page Configuration Des Alarmes

    8.4 Page configuration des alarmes Cette page permet d’activer la supervision de l’horloge, de définir les informations qui seront transmises et le serveur de destination. Il est possible de sélectionner le ou les paramètres à définir comme alarmes et de les configurer. Ci-dessous le descriptif des informations affichées : - Case à...
  • Page 16 Information : les informations remontées sont mineurs et ne nécessitent pas expressément la visite d’un technicien de maintenance pour corriger le défaut. Warning : les erreurs ou défauts remontés sont importants et nécessitent la visite d’un technicien de maintenance pour corriger le défaut. Critic : les erreurs ou défauts remontés sont graves et nécessitent rapidement la visite d’un technicien de maintenance pour corriger le défaut (non utilisé...

  • Page 17: Page Système

    8.5 Page système Cette page est divisée en quatre parties qui sont les suivantes : 1ère partie : présentation de la version du programme (logiciel), la durée depuis la mise sous tension de l’horloge et la date de fabrication du produit (année/semaine). 2ème partie : un message de prévention indique qu’une fois défini, il est obligatoire d’utiliser le bon mot de passe pour établir la connexion avec le serveur web.

  • Page 18: Que Faire Si

    IX - Que faire si...? ...Vérifier. Que faire si...? ...Vérifier que -Vérifier que le type de signal émis par l’horloge mère est de même type que celui de l’horloge (ie NTP). - Vérifier que l’adresse IP du serveur est identique sur le serveur - Pas de synchronisation web et sur la réceptrice.

  • Page 19: I - Initial Checks

    A product label affixed to the back of the clock is visible when the support is removed. This gives the clock model (Style 5, Style 7, etc.), the operating voltage, a type of clock and various other information such as colour.

  • Page 20: Installation

    936301, double-sided bracket ref. 936300 as well as with the double-sided chain hanger ref. 936302. Use the self-tapping screws supplied with the support. 3/ A flush-mounting casing for Style 5 s clocks is available, reference 936306. This mode of mounting is particularly suitable for hospital and clinic operating theatres.

  • Page 21: Double Sided (Df) Clock

    III - Location of the "SELECT" and "+" keys «+» - These two keys are located on the back of the clock, on the right on Style 5, Style 5 S and Style 5 date models, and on the left on Style 7, Style 7 ellipse and Style 7 date models.

  • Page 22: Configuration

    2 brooches situated behind the clock above the label: Factory Config (long shunt during the functioning). Brooches for shunt The full factory configuration is as follows: - Clock name: "BODET-@MAC" - IP configuration by DHCP - Time zone: EUR - Multicast synchronisation - Synchronisation address: 239.192.54.1...

  • Page 23: Style 5, Style 5S, Style 7 And Style 7 Ellipse Clocks

    4.3 Style 5, Style 5S, Style 7 and Style 7 Ellipse clocks Using the "+" key, select the type of display required from one of the following four options: - The current time blinks (example: 20:29). This is the most common choice: permanent time display.

  • Page 24: Adjusting The Brightness

    Standards compliance: EN 60950, EN 55022 and EN 55024. The electronics in these clocks are protected by a resettable fuse. Style 5 and Style 7 units comply with electromagnetic compatibility directive 2004/108/CE and low voltage directive 2006/95/CE. These are class A devices. In a domestic environment, these devices may cause radio interference, in which case the user must take appropriate measures.
  • Page 25 Style 7 Style 7D Style 7E - Weight: 1.1 Kg - Weight: 2.2 Kg - Weight 2.1 Kg Wall mount...

  • Page 26: Web Interface

    There are two ways to access the web interface: 1/ Open your web browser and enter the IP address of the clock in the address bar. 2/ Using the «BODET Detect», click on the Web browser button to open the web interface (refer to software instructions, 607548).

  • Page 27: Network Configuration Page

    The information displayed is described below: - MAC Address : this is the clock's MAC address. This address is unique to each device. This number is given on a label on the back of Bodet clocks. - Name: user-defined clock name.

  • Page 28: Time And Synchronisation Configuration Page

    8.3 Time and synchronisation configuration page The Time Configuration page is divided into two parts. One is used to set the time zone, the other to set the synchronisation mode. The information displayed is described below: - Time zone : the drop-down menu can be used to select the appropriate time zone (summer/winter time changes are automatically managed according to the selected time zone).
  • Page 29 The multicast address of the clients (reveivers) must be the same that the one on which the server broadcasts. By default, the Bodet products transmit or receive using the multicast address: 239.192.54.1 The multicast addresses are included between 224.0.0.0 and 239.255.255.255.

  • Page 30: Alarm Configuration Page

    8.4 Alarm configuration page This page is used to enable monitoring of the clock, and to set which information will be sent as well as the destination server. You can choose which parameter or parameters to define as alarms, and configure them.
  • Page 31 Information: the errors or faults reported are minor and do not in themselves require a visit by a maintenance technician to correct the fault. Warning: the errors or faults reported are serious and require a visit by a maintenance technician to correct the fault. Critical: the errors or faults reported are serious and require a prompt visit by a maintenance technician to correct the fault (not used on the Style product range).

  • Page 32: System Page

    8.5 System page This page is divided into four parts as follows: 1st part: information panel displaying software version, time since the clock was powered on and the date of manufacture of the product (year/week). 2nd part: a warning message reminds you that once a password is set, a connection can only be established with the clock's web interface by entering the correct password.

  • Page 33: What To Do If

    IX - What to do if...? ... Check. What to do if…? ... Check - Check that the signal type sent by the master clock is the same as the clock’s signal type (IE NTP). - No synchronisation after Checked that the IP address of the server is identical on the installation clock’s web interface and the receiver.

This manual is also suitable for:
