Polytron Green Line PSG Series Operating Manual

Stand-alone / cascadable multiswitches, line amplifier
Hide thumbs Also See for Green Line PSG Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PSG Serie
Einzel- / Kaskaden-Multischalter,
Linienverstärker
Stand-alone / Cascadable multiswitches,
Line amplifier
0902411 V8
Bedienungsanleitung
Operating manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Green Line PSG Series and is the answer not in the manual?

Questions and answers

Related Manuals for Polytron Green Line PSG Series

Summary of Contents for Polytron Green Line PSG Series

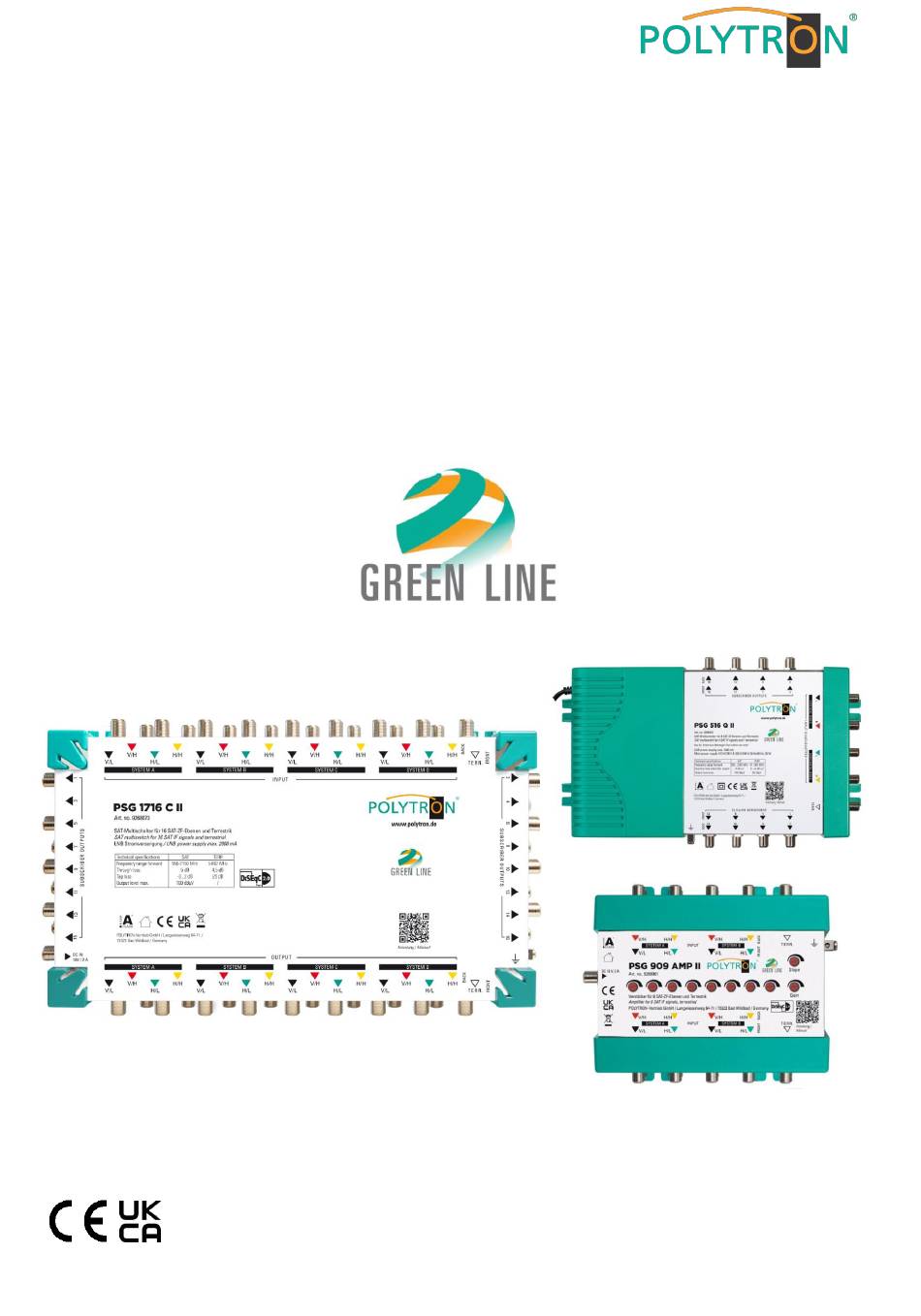

  • Page 1 PSG Serie Einzel- / Kaskaden-Multischalter, Linienverstärker Stand-alone / Cascadable multiswitches, Line amplifier Bedienungsanleitung Operating manual 0902411 V8...

  • Page 2: Table Of Contents

    Technische Daten PSG 17-Serie _____________________________________________ 7. Applikationsbeispiel __________________________________________________________ zur englisch-sprachigen Bedienungsanleitung / to the English language manual  Hiermit erklärt Polytron-Vertrieb GmbH, dass die Produkte der PSG-Serie der Richtlinie 2014/53/EU entsprechen. Die vollständige EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: https://polytron.de/index.php/de/service/deklarationen. ALLGEMEINE HINWEISE ZUR BEDIENUNGSANLEITUNG ...

  • Page 3: Montage- Und Sicherheitshinweise

    Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck.
  • Page 4 Die Geräte sind nach ihrer Verwendung gemäß den aktuellen Entsorgungsvorschriften Ihres Landkreises/Landes/Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen. In Übereinstimmung mit folgenden Anforderungen: WEEE-Richtlinie (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italien Direttiva RAEE (2012/19/UE) Raccolta carta Garantiebedingungen § Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs...

  • Page 5: Beschreibung

    Beschreibung Die Polytron Multischalter-Serie GREEN LINE dient zur ökonomischen Verteilung von 4, 8, 12 oder 16 SAT-ZF- Ebenen und terrestrischen Signalen. Die kaskadierbaren Multischalter PSG xxx C / PSG xxx C II ermöglichen die Erweiterung der Anzahl der Teilnehmer/ Receiver, die mit den aufbereiteten Signalen versorgt werden sollen.

  • Page 6: Multischalterserie Psg 5Xx Q / Psg 5Xx Q Ii / Psg 5Xx C / Psg 5Xx C Ii

    PSG 505 AMP / PSG 505 AMP II Die Polytron Multischalter der Serie PSG 5xx Q/PSG 5xx Q II, PSG 5xx C/PSG 5xx C II und PSG 505 AMP/ PSG 505 AMP II dienen zur Verteilung von 4 SAT-ZF-Ebenen und terrestrischen Signalen auf 8, 12 oder 16, 24 oder 32 Ausgänge.

  • Page 7: Technische Daten Psg 5-Serie

    PSG 5xx Q II - Serie PSG 5xx C II - Serie PSG 505 AMP II 1 Receiver-Ausgänge 6 SAT-ZF-Eingänge 14 SAT-ZF-Eingänge 2 SAT-ZF-Eingänge 7 Terr. Eingang 15 Terr. Eingang 3 Terr. Eingang 8 Erdungsklemme 16 Erdungsklemme 4 Receiver-Ausgänge 9 Receiver-Ausgänge 17 Entzerrer Terr.
  • Page 8 PSG 5xx Q II PSG 508 Q II PSG 512 Q II PSG 516 Q II PSG 524 Q II PSG 532 Q II Artikel-Nr. 9268031 9268032 9268033 9268052 9268051 Eingänge 4 SAT, 1 TERR 47 … 862 MHz Frequenzbereich TERR 950 …...
  • Page 9 PSG 5xx C II PSG 508 C II PSG 512 C II PSG 516 C II PSG 524 C II PSG 532 C II Artikel-Nr. 9268056 9268057 9268058 9268059 9268067 Eingänge 4 SAT, 1 TERR 47 … 862 MHz Frequenzbereich TERR 950 …...

  • Page 10: Multischalterserie Psg 9Xx Q / Psg 9Xx Q Ii / Psg 9Xx C / Psg 9Xx C Ii

    PSG 909 AMP / PSG 909 AMP II Die Polytron Multischalter der Serie PSG 9xx Q, PSG 9xx Q II, PSG 9xx C, PSG 9xx C II und PSG 909 AMP, PSG 909 AMP II dienen zur Verteilung von 8 SAT-ZF-Ebenen und terrestrischen Signalen auf 8, 12, 16, 24 oder 32 Ausgänge.

  • Page 11: Technische Daten Psg 9-Serie

    PSG 9xx Q II - Serie PSG 9xx C II - Serie PSG 909 AMP II 1 Receiver-Ausgänge 6 SAT-ZF-Eingänge 14 SAT-ZF-Eingänge 2 SAT-ZF-Eingänge 7 Terr. Eingang 15 Terr. Eingang 3 Terr. Eingang 8 Erdungsklemme 16 Erdungsklemme 4 Receiver-Ausgänge 9 Receiver-Ausgänge 17 Entzerrer Terr.
  • Page 12 PSG 9xx Q II PSG 908 Q II PSG 912 Q II PSG 916 Q II PSG 924 Q II PSG 932 Q II Artikel-Nr. 9268034 9268035 9268036 9268053 9268054 Eingänge 8 SAT, 1 TERR 47 … 862 MHz Frequenzbereich TERR 950 …...
  • Page 13 PSG 9xx C II PSG 908 C II PSG 912 C II PSG 916 C II PSG 924 C II PSG 932 C II Artikel-Nr. 9268062 9268063 9268064 9268065 9268066 Eingänge 8 SAT, 1 TERR 47 … 862 MHz Frequenzbereich TERR 950 …...

  • Page 14: Multischalterserie Psg 17Xx C / Psg 17Xx C Ii / Psg 1717 Amp / Psg 1717 Amp Ii

    PSG 1717 AMP II Die Polytron Multischalter der Serie PSG 17xx C, PSG 17xx C II und PSG 1717 AMP, PSG 1717 AMP II dienen zur Verteilung von 16 SAT-ZF-Ebenen und terrestrischen Signalen auf 8, 16, 24, 28 oder 32 Ausgänge.

  • Page 15: Technische Daten Psg 17-Serie

    PSG 17xx C II - Serie PSG 1717 AMP II 1 SAT-ZF-Eingänge 9 SAT-ZF-Eingänge 2 Terr. Eingang 10 Terr. Eingang 3 Receiver-Ausgänge 11 Entzerrer Terr. 4 Erdungsklemme 12 Dämpfer SAT 1-16 / Terr. 5 Terr. Kaskade-Ausgang 13 Erdungsklemme 6 SAT-ZF-Kaskade-Ausgänge 14 Terr.
  • Page 16 PSG 17xx C II PSG 1708 C II PSG 1716 C II PSG 1732 C II Artikel-Nr. 9268071 9268073 9268075 Eingänge 16 SAT, 1 TERR 5 … 862 MHz Frequenzbereich TERR 950 … 2150 MHz Frequenzbereich F-Buchse Konnektor Ausgang 5 … 862 MHz Frequenzbereich TERR 950 …...
  • Page 17 Function elements PSG 17 series ____________________________________________ Technical data PSG 17 series _______________________________________________ 7. Application example __________________________________________________________ Hereby, Polytron-Vertrieb GmbH declares that the devices of PSG xxx series complies with the Directive 2014/53/EU. The CE declaration is available at: https://polytron.de/index.php/en/services/declarations. GENERAL INFORMATION ON THE OPERATING INSTRUCTIONS ...

  • Page 18: Mounting And Safety Instructions

    Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions.
  • Page 19 In compliance with the following requirements: WEEE Directive (2012/19/EU) WEEE-Reg.-Nr. DE 51035844 Italy Direttiva RAEE (2012/19/UE) Raccolta carta § Guarantee conditions The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions...

  • Page 20: Description

    2. Description The Polytron multiswitch series GREEN LINE is used for the economical distribution of 4, 8, 12 or 16 SAT IF polarisations and terrestrial signals. The cascadable multiswitches PSG xxx C / PSG xxx C II extend the possible number of subscribers/receivers provided with the processed signals.

  • Page 21: Multiswitch Series Psg 5Xx Q /Psg 5Xx Q Ii / Psg 5Xx C / Psg 5Xx C Ii

    PSG 505 AMP / PSG 505 AMP II The Polytron multiswitches of the PSG 5xx Q, PSG 5xx Q II, PSG 5xx C, PSG 5xx C II and PSG 505 AMP series are used to distribute 4 SAT IF polarisations and terrestrial signals to 8, 12, 16, 24 or 32 subscriber outputs.

  • Page 22: Technical Data Psg 5 Series

    PSG 5xx Q II series PSG 5xx C II series PSG 505 AMP II 1 Receiver outputs 6 SAT IF inputs 14 SAT IF inputs 2 SAT IF inputs 7 Terr. input 15 Terr. input 3 Terr. input 8 Grounding clamp 16 Grounding clamp 4 Receiver outputs 9 Receiver outputs...
  • Page 23 PSG 5xx Q II Type PSG 508 Q II PSG 512 Q II PSG 516 Q II PSG 524 Q II PSG 532 Q II Article no. 9268031 9268032 9268033 9268052 9268051 Inputs 4 SAT, 1 TERR 47 … 862 MHz Frequency range TERR 950 …...
  • Page 24 PSG 5xx C II Type PSG 508 C II PSG 512 C II PSG 516 C II PSG 524 C II PSG 532 C II Article no. 9268056 9268057 9268058 9268059 9268067 Inputs 4 SAT, 1 TERR 47 … 862 MHz Frequency range TERR 950 …...

  • Page 25: Multiswitch Series Psg 9Xx Q / Psg 9Xx Q Ii / Psg 9Xx C / Psg 9Xx C Ii

    PSG 909 AMP / PSG 909 AMP II The Polytron multiswitches of the PSG 9xx Q, PSG 9xx Q II, PSG 9xx C, PSG 9xx C II and PSG 909 AMP, PSG 909 AMP II series are used to distribute 8 SAT IF polarisations and terrestrial signals to 8, 12, 16, 24 or 32 subscriber outputs.

  • Page 26: Technical Data Psg 9 Series

    PSG 9xx Q II series PSG 9xx C II series PSG 909 AMP II 1 Receiver outputs 6 SAT IF inputs 14 SAT IF inputs 2 SAT IF inputs 7 Terr. input 15 Terr. input 3 Terr. input 8 Grounding clamp 16 Grounding clamp 4 Receiver outputs 9 Receiver outputs...
  • Page 27 PSG 9xx Q II Type PSG 908 Q II PSG 912 Q II PSG 916 Q II PSG 924 Q II PSG 932 Q II Article no. 9268034 9268035 9268036 9268053 9268054 Input 8 SAT, 1 TERR 47 … 862 MHz Frequency range TERR 950 …...
  • Page 28 PSG 9xx C II Type PSG 908 C II PSG 912 C II PSG 916 C II PSG 924 C II PSG 932 C II Article no. Article no. 9268063 9268064 9268065 9268066 Inputs Inputs 47 … 862 MHz Frequency range TERR 950 …...

  • Page 29: Multiswitch Series Psg 17Xx C / Psg 17Xx C Ii / Psg 1717 Amp / Psg 1717 Amp Ii

    PSG 1717 AMP II The Polytron multiswitches of the PSG 17xx C, PSG 17xx C II and PSG 1717 AMP, PSG 1717 AMP II series are used to distribute 16 SAT IF polarisations and terrestrial signals to 8, 16, 24, 28 or 32 subscriber outputs.

  • Page 30: Technical Data Psg 17 Series

    PSG 17xx C II series PSG 1717 AMP II 1 SAT IF inputs 9 SAT IF inputs 2 Terr. input 10 Terr. input 3 Receiver outputs 11 Equalizer Terr. 4 Grounding clamp 12 Attenuator SAT 1-16 / Terr. 5 Terr. cascadable output 13 Grounding clamp 6 SAT IF cascadable outputs 14 Terr.
  • Page 31 PSG 17xx C II Type PSG 1708 C II PSG 1716 C II PSG 1732 C II Article no. 9268071 9268073 9268075 Inputs 16 SAT, 1 TERR 5 … 862 MHz Frequency range TERR 950 … 2150 MHz Frequency range F female Connector Outputs...

  • Page 32: Application Example

    7. Applikationsbeispiel / Application example Multischalteranlage zum Empfang von 4 Satelliten und terr. Signalen (17 Eingänge / 32 Ausgänge) Multi-switch system for receiving of 4 satellites and terr. signals (17 inputs / 32 outputs) MBA 35118 N Multiswitch 17 IN / 16 subscriber OUT Amplifier 17 IN / 17 cascadable OUT Netzteil / Power supply...
  • Page 33 Multischalteranlage zum Empfang von 1 Satellit und terr. Signalen (5 Eingänge / 12 Ausgänge) Multi-switch system for receiving of 1 satellite and terr. signals (5 inputs / 12 outputs) MBA 35118 N...
  • Page 34 Notizen / Notes...
  • Page 35 Notizen / Notes...
  • Page 36 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 77 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de Email info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
