Summary of Contents for Polytron HB 30115 R20

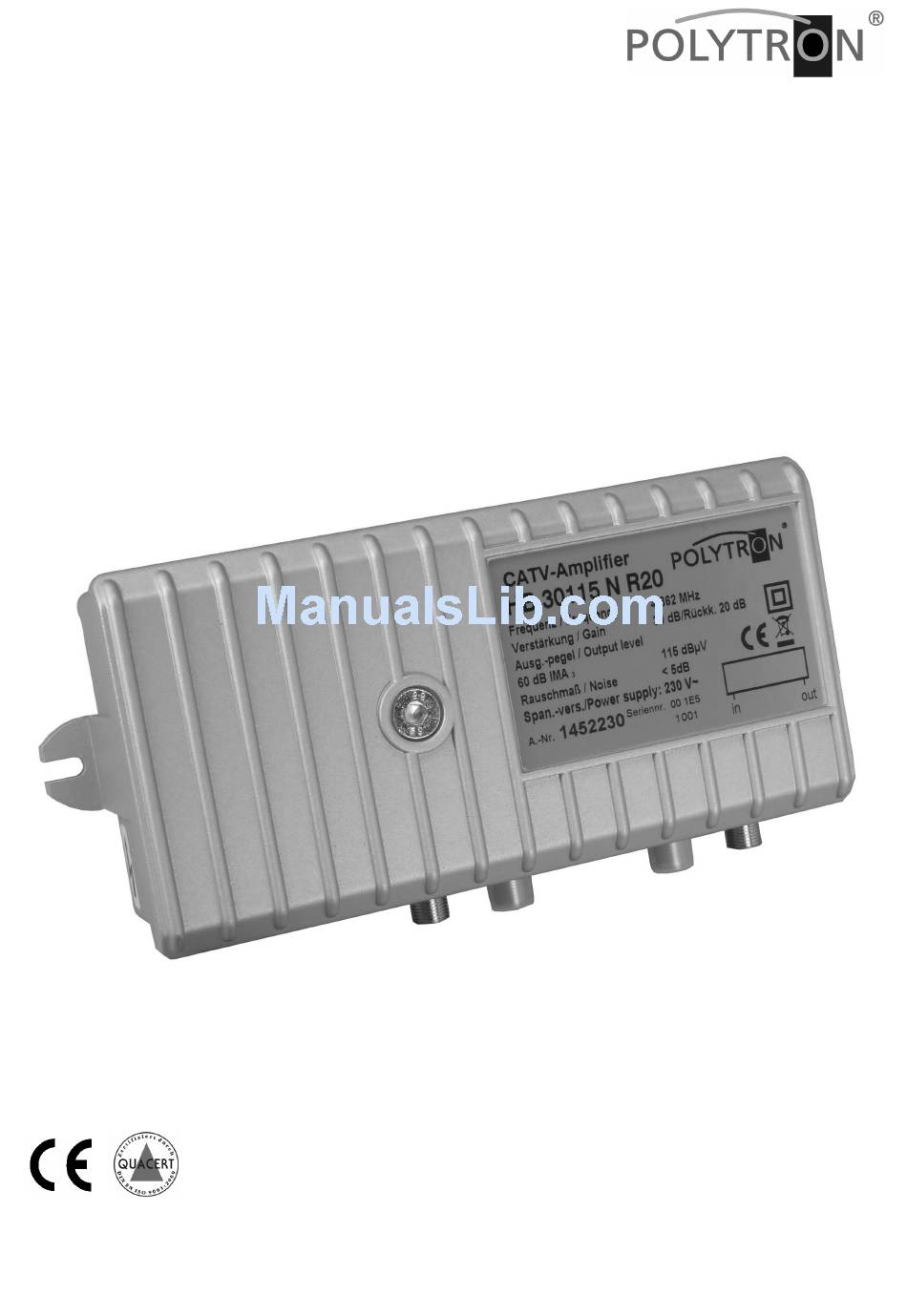

- Page 1 Hausanschlussverstärker Home Distribution Amplifier HB 30115 R20 HB 30115 R30 Bedienungsanleitung/ Operating manual 0901176 V.2...
- Page 2 The creator is Herstellers führen. Für Verbesserungsvorschlä- grateful for suggestions for improvement. ge ist der Ersteller dankbar. Ersteller: Creator: Polytron-Vertrieb GmbH Polytron-Vertrieb GmbH Postfach 10 02 33 Postfach 10 02 33 75313 Bad Wildbad 75313 Bad Wildbad...
-
Page 3: Safety Instructions
Sicherheitshinweise Safety instructions Vor Inbetriebnahme des Gerätes bitte unbedingt Before taking the unit into operation please read folgende Sicherheitsbestimmungen lesen! the following safety precautions carefully! Important: The unit should only be opened by Wichtig: Das Öffnen des Gerätes sollte nur von qualified persons. - Page 4 20 or 30 dB with an output level of 115 nem Ausgangspegel von 115 dBµV. dBµV. Hauptmerkmal der HB 30115 R20 und Main characteristic of the HB 30115 HB 30115 R30 –Verstärker ist der be- R20 und HB 30115 R30 amplifiers are reits integrierte Rückkanal mit 65-MHz...
- Page 5 Bild 1 Innenansicht / figure 1 interior view (1) Brücken (4) Signaleingang Rückkanalmodul Signal input return path module (5) Signalausgang (2) Pegelsteller Vorstufe Signal output Input attenuator (6) Pegelsteller Rückkanal (3) Entzerrer Attenuator return path Equalizer...
- Page 6 Commissioning Inbetriebnahme 1. Mounting 1. Montage Attach the unit to its destination with Gerät an seinen Bestimmungsort the enclosed screws. mit den beiliegenden Schrauben befestigen 2. Open the case 2. Öffnen des Gehäuses Loosen the screw in the centre of Schraube in der Mitte des Gehäu- the case top and remove the case seoberteils lösen und Gehäuse-...
-
Page 7: Technische Daten/ Technical Data
Technische Daten/ Technical data HB 30115 R20 HB 30115 R30 Type Frequenzbereich 4 - 862 MHz Frequency range Rückkanalfrequenz 4 - 65 MHz Return path frequency Verstärkung/Gain 30 dB Verstärkung Rückkanal / 20 dB 30 dB Gain return path Entzerrer... - Page 8 + 49 (0) 70 81/1702 - 0 Technische Hotline Technical hotline + 49 (0) 70 81/1702 - 12 Telefax + 49 (0) 70 81) 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
