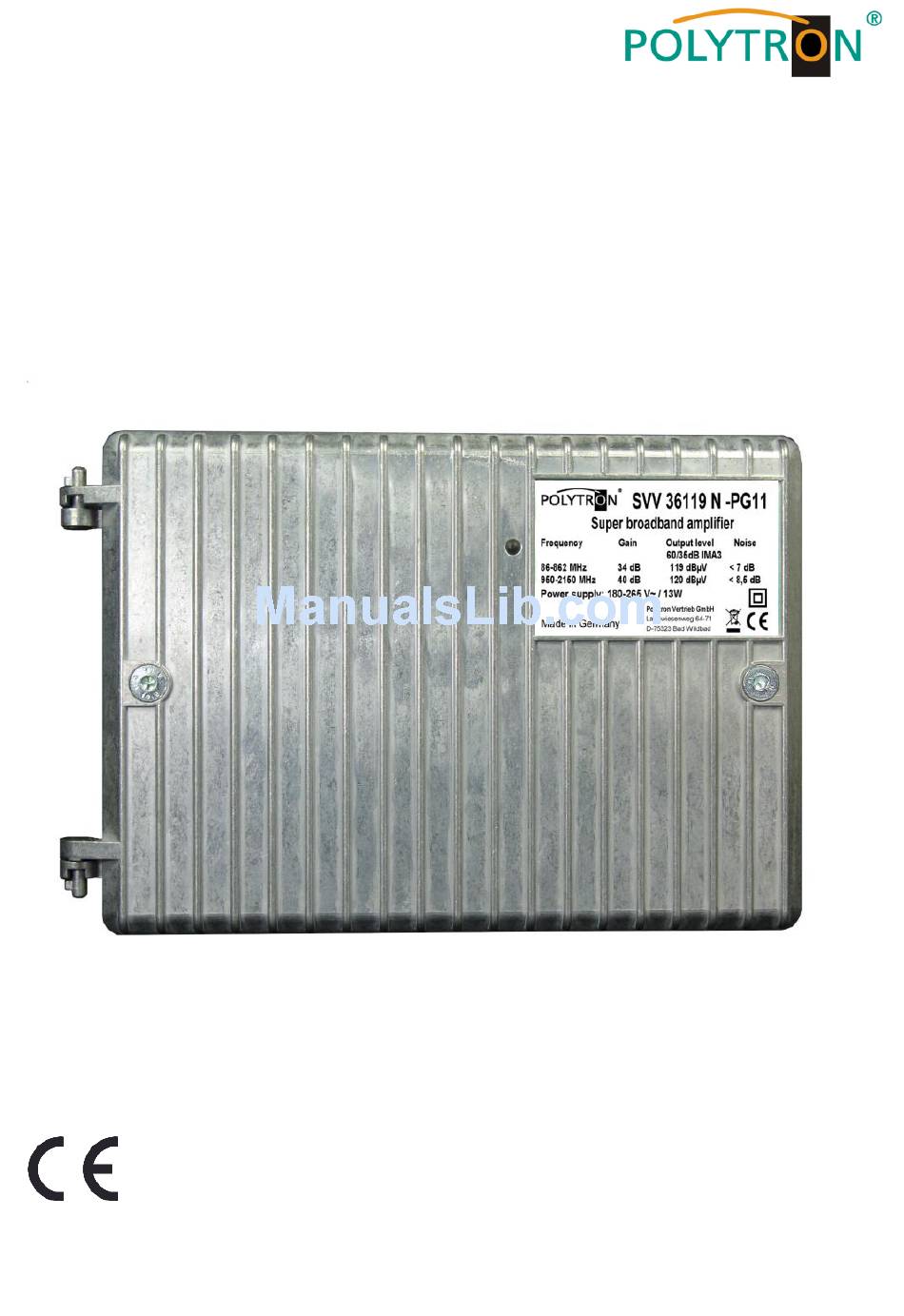

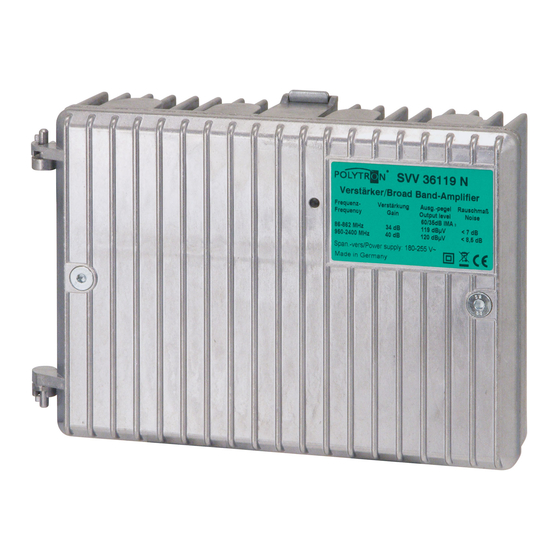

- Page 1 Superbreitband-Verstärker Super broadband amplifier SVV 36119 N SVV 36119 F Bedienungsanleitung Operating manual 0901189 V3...
- Page 2 Montage- und Mounting and Sicherheitshinweise safety instructions Vor Inbetriebnahme des Gerätes bitte unbedingt Before taking the unit into operation please read folgende Sicherheitsbestimmungen lesen! the following safety precautions carefully! Precautions to ensure the electromagnetic Bedingungen zur Sicherstellung der compatibility (EMC) elektromagnetischen Verträglichkeit (EMV) All covers and screws must tightly be fitted and Alle Abdeckungen und Schrauben müssen fest...
- Page 3 Stromdurchgang bis zu 2,5 A feeding with a transit current up to (nur SVV 36119 F) stehen zur Verfü- 2,5 A (only SVV 36119 F) are availa- gung, so dass ein flexibles Versor- ble, allowing a flexible power supply gungskonzept aufgebaut werden kann.
- Page 4 SAT range LED (Betriebsanzeige) Entzerrer SAT / Equalizer SAT LED (Power indicator) Steckplatz für 2 Sicherungen Massekontaktfedern (nur SVV 36119 F) Ground contact springs Two fuses socket Pegelsteller TER (only SVV 36119 F) Variable attenuator TER 10 Signalausgang / Signal output...
- Page 5 (1) Fernspannungsversorgung (1) Remote feeding Der Stromdurchgang ist für den Ein-/ Remote feeding can be set by fuses for Ausgang des Verstärkers durch Siche- the input and output separately. It is rungen getrennt schaltbar. Durch Be- possible to switch the remote feeding stückung mit den beiliegenden Siche- voltage to the input or output by as- rungen ist es möglich, die Fernspeis-...
-
Page 6: Technische Daten
Technische Daten Technical Data SVV 36119 N SNN 36119 F 86…862, 950…2150 MHz Frequenzbereich / Frequency range Verstärkung / Gain TER. 34 dB / SAT 40 dB Verstärkung Rückkanal / Gain return path 11 dB 4…65 MHz TER. ≤ 7 dB / SAT ≤ 8,5 dB Rauschmaß... - Page 7 HINWEIS Der Inhalt dieses Firmenhandbuches ist urheberrechtlich geschützt und darf ohne Genehmigung des Verfassers weder ganz noch teilweise in irgendeiner Form vervielfältigt oder kopiert werden. Änderungen in diesem Firmenhandbuch, die ohne Zustimmung des Verfassers erfolgen, können zum Verlust der Gewährleistung bzw. zur Ablehnung der Produkthaftung seitens des Herstellers führen.
- Page 8 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
