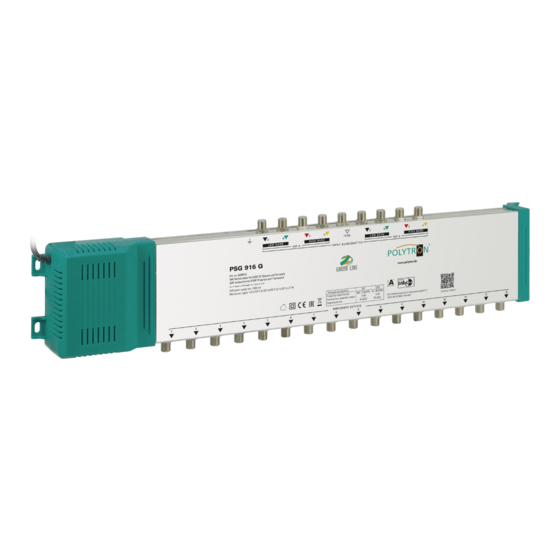

Polytron Green Line PSG Series Operating Manual

Stand-alone / cascadable multiswitches, line amplifier
Hide thumbs Also See for Green Line PSG Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

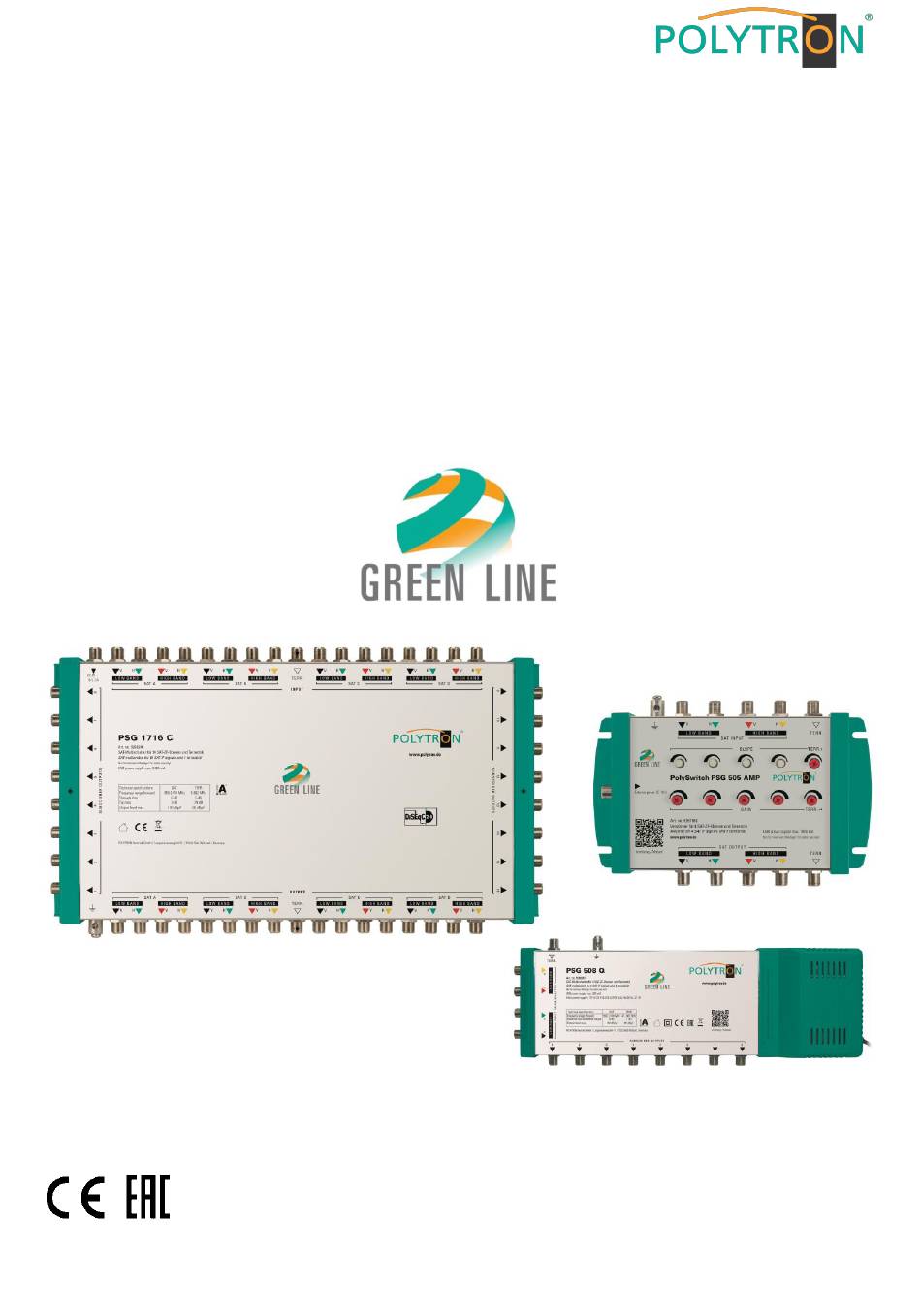

PSG Serie
Einzel- / Kaskaden-Multischalter,
Linienverstärker
Stand-alone / cascadable multiswitches,
line amplifier
0902411 V2
Bedienungsanleitung
Operating manual
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Green Line PSG Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Polytron Green Line PSG Series

Summary of Contents for Polytron Green Line PSG Series

  • Page 1 PSG Serie Einzel- / Kaskaden-Multischalter, Linienverstärker Stand-alone / cascadable multiswitches, line amplifier Bedienungsanleitung Operating manual 0902411 V2...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Montage- und Sicherheitshinweise 2. Beschreibung 3. Montage 4. Multischalterserie PSG 5xx Q / PSG 5xx C / PSG 505 AMP Lieferumfang PSG 5-Serie Funktionselemente PSG 5-Serie ______________________________________________ Technische Daten PSG 5-Serie _______________________________________________ 5. Multischalterserie PSG 9xx Q / PSG 9xx C / PSG 909 AMP Lieferumfang PSG 9-Serie Funktionselemente PSG 9-Serie ______________________________________________ Technische Daten PSG 9-Serie _______________________________________________...

  • Page 3: Montage- Und Sicherheitshinweise

    Informationen zur Installation, Umgebungsbedingungen sowie Wartung und Service am Gerät! Bewahren Sie die Bedienungsanleitung für den späteren Gebrauch auf. Alle Bedienungsanleitungen finden sie auf unserer Website unter: https://polytron.de/index.php/de/service/bedienungsanleitungen Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur an den zulässigen Betriebsorten, unter den zulässigen Umgebungs-bedingungen sowie zu den in der Bedienungsanleitung beschriebenen Zweck.
  • Page 4 WEEE-Reg.-Nr. DE 51035844 § Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der Polytron-Vertrieb GmbH. Diese finden Sie auf unserer Website unter: https://polytron.de/index.php/de/unternehmen/agbs Hiermit erklärt Polytron-Vertrieb GmbH, dass die Produkte der PSG-Serie der Richtlinie 2014/53/EU entsprechen. Die vollständige EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: https://polytron.de/index.php/de/service/deklarationen.

  • Page 5: Beschreibung

    2. Beschreibung Die Polytron Multischalter-Serie GREEN LINE dient zur ökonomischen Verteilung von 4, 8, 12 oder 16 SAT-ZF- Ebenen und terrestrischen Signalen. Die kaskadierbaren Multischalter PSG xxx C ermöglichen die Erweiterung der Anzahl der Teilnehmer/ Receiver, die mit den aufbereiteten Signalen versorgt werden sollen.

  • Page 6: Multischalterserie Psg 5Xx Q / Psg 5Xx C / Psg 505 Amp

    4. Multischalterserie PSG 5xx Q / PSG 5xx C / PSG 505 AMP Die Polytron Multischalter der Serie PSG 5xx Q, PSG 5xx C und PSG 505 AMP dienen zur Verteilung von 4 SAT- ZF-Ebenen und terrestrischen Signalen auf 8, 12, 16, 24 oder 32 Ausgänge.

  • Page 7: Technische Daten Psg 5-Serie

    4.3 Technische Daten PSG 5-Serie PSG 5xx Q PSG 508 Q PSG 512 Q PSG 516 Q PSG 524 Q PSG 532 Q 9268007 9268009 9268011 9268012 9268013 Artikel-Nr. Eingänge 4 SAT, 1 TERR 47 … 862 MHz Frequenzbereich TERR 950 …...

  • Page 8: Multischalterserie Psg 9Xx Q / Psg 9Xx C / Psg 909 Amp

    5. Multischalterserie PSG 9xx Q / PSG 9xx C / PSG 909 AMP Die Polytron Multischalter der Serie PSG 9xx Q, PSG 9xx C und PSG 909 AMP dienen zur Verteilung von 8 SAT- ZF-Ebenen und terrestrischen Signalen auf 8, 12, 16, 24 oder 32 Ausgänge.

  • Page 9: Technische Daten Psg 9-Serie

    5.3 Technische Daten PSG 9-Serie PSG 9xx Q PSG 908 Q PSG 912 Q PSG 916 Q PSG 924 Q PSG 932 Q 9268014 9268015 9268016 9268017 9268018 Artikel-Nr. Eingänge 8 SAT, 1 TERR 47 … 862 MHz Frequenzbereich TERR 950 …...

  • Page 10: Multischalterserie Psg 13Xx C / Psg 1313 Amp

    6. Multischalterserie PSG 13xx C / PSG 1313 AMP Die Polytron Multischalter der Serie PSG 13xx C und PSG 1313 AMP dienen zur Verteilung von 12 SAT-ZF-Ebenen und terrestrischen Signalen auf 8, 16, 24 oder 28 Ausgänge. Typen Kaskadenmultischalter  PSG 1308 C / PSG 1316 C / PSG 1324 C / PSG 1328 C ...

  • Page 11: Technische Daten Psg 13-Serie

    6.3 Technische Daten PSG 13-Serie PSG 13xx C PSG 1308 C PSG 1316 C PSG 1324 C PSG 1328 C 9268150 9268170 9268019 9268020 Artikel-Nr. 12 SAT, 1 TERR Eingänge 5 … 862 MHz Frequenzbereich TERR 950 … 2150 MHz Frequenzbereich F-Buchse Konnektor...

  • Page 12: Multischalterserie Psg 17Xx C / Psg 1717 Amp

    7. Multischalterserie PSG 17xx C / PSG 1717 AMP Die Polytron Multischalter der Serie PSG 17xx C und PSG 1717 AMP dienen zur Verteilung von 16 SAT-ZF-Ebenen und terrestrischen Signalen auf 8, 16, 24 oder 28 Ausgänge. Typen Kaskadenmultischalter  PSG 1708 C / PSG 1716 C / PSG 1724 C / PSG 1728 C ...

  • Page 13: Technische Daten Psg 17-Serie

    7.3 Technische Daten PSG 17-Serie PSG 17xx C PSG 1708 C PSG 1716 C PSG 1724 C PSG 1728 C 9268220 9268240 9268021 9268022 Artikel-Nr. 16 SAT, 1 TERR Eingänge 5 … 862 MHz Frequenzbereich TERR 950 … 2150 MHz Frequenzbereich F-Buchse Konnektor...
  • Page 14 Contents 1. Mounting- and safety instructions 2. Description 3. Mounting 4. Multiswitch series PSG 5xx Q / PSG 5xx C / PSG 505 AMP Delivery content PSG 5 series Function elements PSG 5 series _____________________________________________ Technical data PSG 5 series ________________________________________________ 5.

  • Page 15: Mounting And Safety Instructions

    Save the operating instructions for later use. All operating instructions can be found on our website at: https://polytron.de/index.php/en/services/operating-manuals Approved use Use the device only at the permissible operating locations, under the permissible environmental conditions and for the purpose described in the operating instructions.
  • Page 16 WEEE-Reg.-Nr. DE 51035844 § Guarantee conditions The general terms and conditions of Polytron-Vertrieb GmbH apply. The general terms and conditions can be found on our website at: https://polytron.de/index.php/en/company/general-terms-and-conditions Hereby, Polytron-Vertrieb GmbH declares that the devices of PSG xxx series complies with the Directive 2014/53/EU.

  • Page 17: Description

    2. Description The Polytron multiswitch series GREEN LINE is used for the economical distribution of 4, 8, 12 or 16 SAT IF polarisations and terrestrial signals. The cascadable multiswitches PSG xxx C extend the possible number of subscribers/receivers provided with the processed signals.

  • Page 18: Multiswitch Series Psg 5Xx Q / Psg 5Xx C / Psg 505 Amp

    4. Multiswitch series PSG 5xx Q / PSG 5xx C / PSG 505 AMP The Polytron multiswitches of the PSG 5xx Q, PSG 5xx C and PSG 505 AMP series are used to distribute 4 SAT IF polarisations and terrestrial signals to 8, 12, 16, 24 or 32 subscriber outputs.

  • Page 19: Technical Data Psg 5 Series

    4.3 Technical data PSG 5 series PSG 5xx Q Type PSG 508 Q PSG 512 Q PSG 516 Q PSG 524 Q PSG 532 Q 9268007 9268009 9268011 9268012 9268013 Article no. Inputs 4 SAT, 1 TERR 47 … 862 MHz Frequency range TERR 950 …...

  • Page 20: Multiswitch Series Psg 9Xx Q / Psg 9Xx C / Psg 909 Amp

    5. Multiswitch series PSG 9xx Q / PSG 9xx C / PSG 909 AMP The Polytron multiswitches of the PSG 9xx Q, PSG 9xx C and PSG 909 AMP series are used to distribute 8 SAT IF polarisations and terrestrial signals to 8, 12, 16, 24 or 32 subscriber outputs.

  • Page 21: Technical Data Psg 9 Series

    5.3 Technical data PSG 9 series PSG 9xx Q Type PSG 908 Q PSG 912 Q PSG 916 Q PSG 924 Q PSG 932 Q 9268014 9268015 9268016 9268017 9268018 Article no. Inputs 8 SAT, 1 TERR 47 … 862 MHz Frequency range TERR 950 …...

  • Page 22: Multiswitch Series Psg 13Xx C / Psg 1313 Amp

    6. Multiswitch series PSG 13xx C / PSG 1313 AMP The Polytron multiswitches of the PSG 13xx C and PSG 1313 AMP series are used to distribute 12 SAT IF polarisations and terrestrial signals to 8, 16, 24 or 28 subscriber outputs.

  • Page 23: Technical Data Psg 13 Series

    6.3 Technical data PSG 13 series PSG 13xx C Type PSG 1308 C PSG 1316 C PSG 1324 C PSG 1328 C 9268150 9268170 9268019 9268020 Article no. 12 SAT, 1 TERR Inputs 5 … 862 MHz Frequency range TERR 950 …...

  • Page 24: Multiswitch Series Psg 17Xx C / Psg 1717 Amp

    7. Multiswitch series PSG 17xx C / PSG 1717 AMP The Polytron multiswitches of the PSG 17xx C and PSG 1717 AMP series are used to distribute 16 SAT IF polarisations and terrestrial signals to 8, 16, 24 or 28 subscriber outputs.

  • Page 25: Technical Data Psg 17 Series

    7.3 Technical data PSG 17 series PSG 17xx C Type PSG 1708 C PSG 1716 C PSG 1724 C PSG 1728 C 9268220 9268240 9268021 9268022 Article no. 16 SAT, 1 TERR Inputs 5 … 862 MHz Frequency range TERR 950 …...

  • Page 26: Applikationsbeispiel

    8. Applikationsbeispiel / Application example Multischalteranlage zum Empfang von 4 Satelliten und terr. Signalen (17 Eingänge / 40 Ausgänge) Multi-switch system for receiving of 4 satellites and terr. signals (17 inputs / 40 outputs) MBA 35118 N Multiswitch 17 IN / 8 subscriber OUT Amplifier 17 IN / 8 cascadable OUT Netzteil / Power supply...
  • Page 27 Multischalteranlage zum Empfang von 1 Satellit und terr. Signalen (5 Eingänge / 8 Ausgänge) Multi-switch system for receiving of 1 satellite and terr. signals (5 inputs / 8 outputs) MBA 35118 N...
  • Page 28 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de Email info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
