Summary of Contents for Polytron HC 30/40125 RS

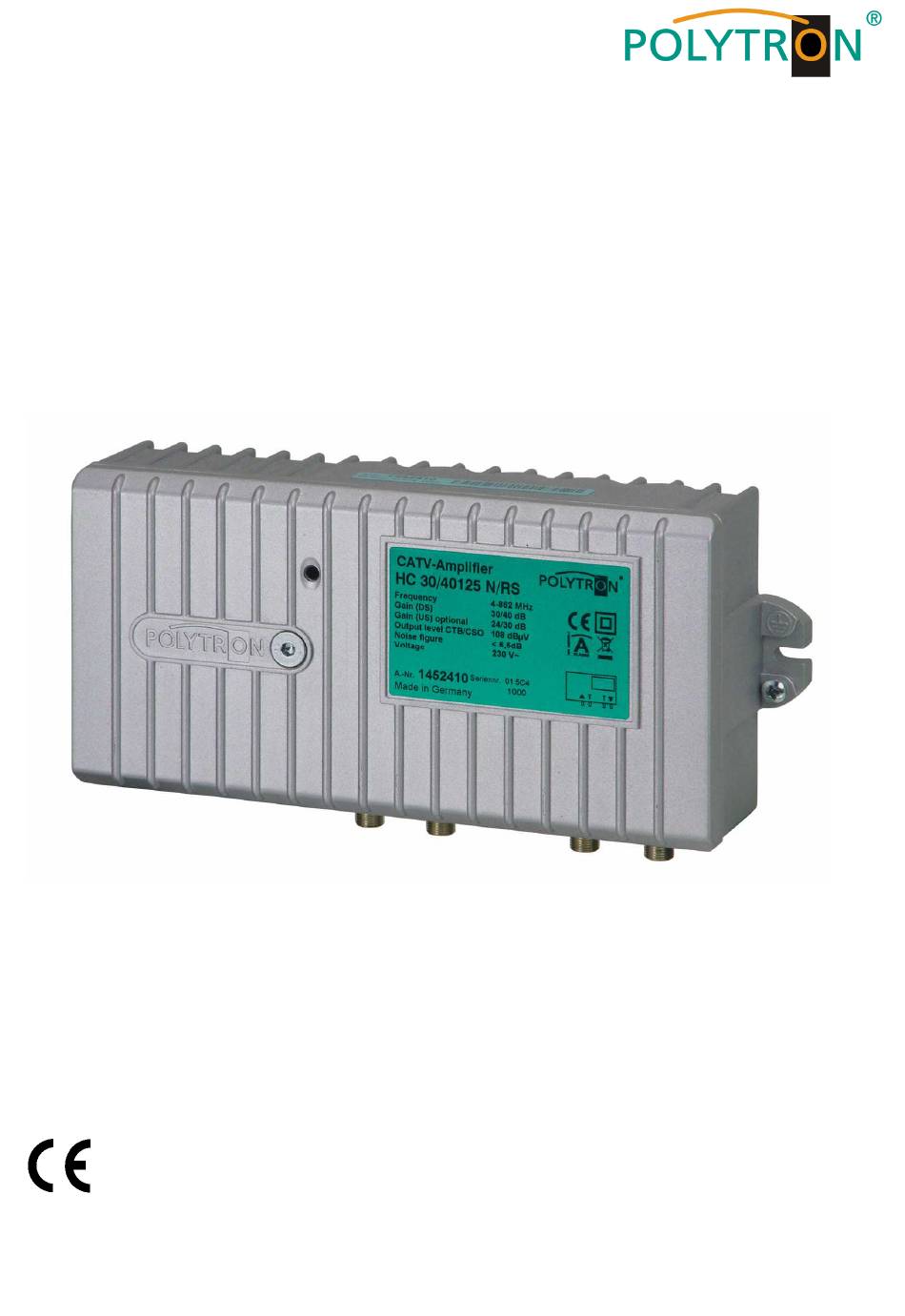

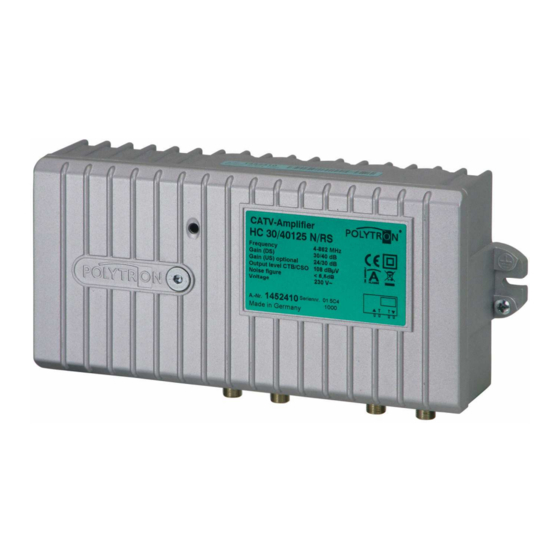

- Page 1 BK-Hausanschlussverstärker CATV-Home Distribution Amplifier HC 30/40125 RS Bedienungsanleitung/ Operating manual 0901389 V4...
- Page 2 Produkthaftung seitens des Herstellers führen. The creator is grateful for suggestions for Für Verbesserungsvorschläge ist der Ersteller improvement. dankbar. Ersteller: Creator: Polytron-Vertrieb GmbH Polytron-Vertrieb GmbH Postfach 10 02 33 Postfach 10 02 33 75313 Bad Wildbad 75313 Bad Wildbad Germany...
- Page 3 Sicherheitshinweise Safety instructions Vor Inbetriebnahme des Gerätes bitte unbedingt Before taking the unit into operation please read folgende Sicherheitsbestimmungen lesen! the following safety precautions carefully! Important: The unit should only be opened by Wichtig: Das Öffnen des Gerätes sollte nur von qualified persons.
- Page 4 Beschreibung 1 Description The new generation of Polytron CATV- Die neue Generation der Polytron Home-Distribution-Amplifiers – the HC Hausanschlussverstärker - die HC- series is particularly designed for the Serie ist besonders für den Einsatz in use in multiple family dwellings. The Mehrfamilienhäusern ausgelegt.
- Page 5 Netzteil Signal Ausgang Power Supply Signal output Betriebsanzeige Messbuchse Ausgang Attenuator Test point output Verstärkung 30/40* dB Entzerrer Rückkanal Gain 30/40* dB Equalizer return path Entzerrer Pegelsteller Rückkanal Equalizer Attenuator return path Pegelsteller Interstage Messbuchse Eingang Attenuator Interstage Test point output Entzerrer Interstage Signal Eingang Equalizer Interstage...
- Page 6 Inbetriebnahme Commissioning 1. Montage 1. Mounting Gerät an seinen Bestimmungsort Attach the unit to its destination mit den beiliegenden Schrauben with the enclosed screws. befestigen 2. Öffnen des Gehäuses 2. Open the case Schraube Mitte Loosen the screw in the centre of Gehäuseoberteils lösen the case top and remove the...
- Page 7 Einstellungen Settings Der HC 30/40125 N wird über die The HC 30/40125 N is adjusted entsprechende Positionierung der positioning Steckbrücken eingestellt. corresponding set point bridges. gewünschten activate desired Werte aktivieren values the set point bridge muss die Steckbrücke need to be plugged across quer Verstärker- the amplification direction...
- Page 8 Technische Daten/ Technical data Type HC 30/40125 RS Frequenzbereich / Frequency range 4 - 862 MHz Schaltbar/ Verstärkung / Gain switchable 30/40 dB Pegelsteller / Attenuator Entzerrer / Equalizer Rauschmaß / Noise figure ≤ 7 dB/ Rückkanal / return path Steckbar / plugable Ausgangspegel dBµV bei...
