Summary of Contents for Polytron SUV 28116 N/P 65

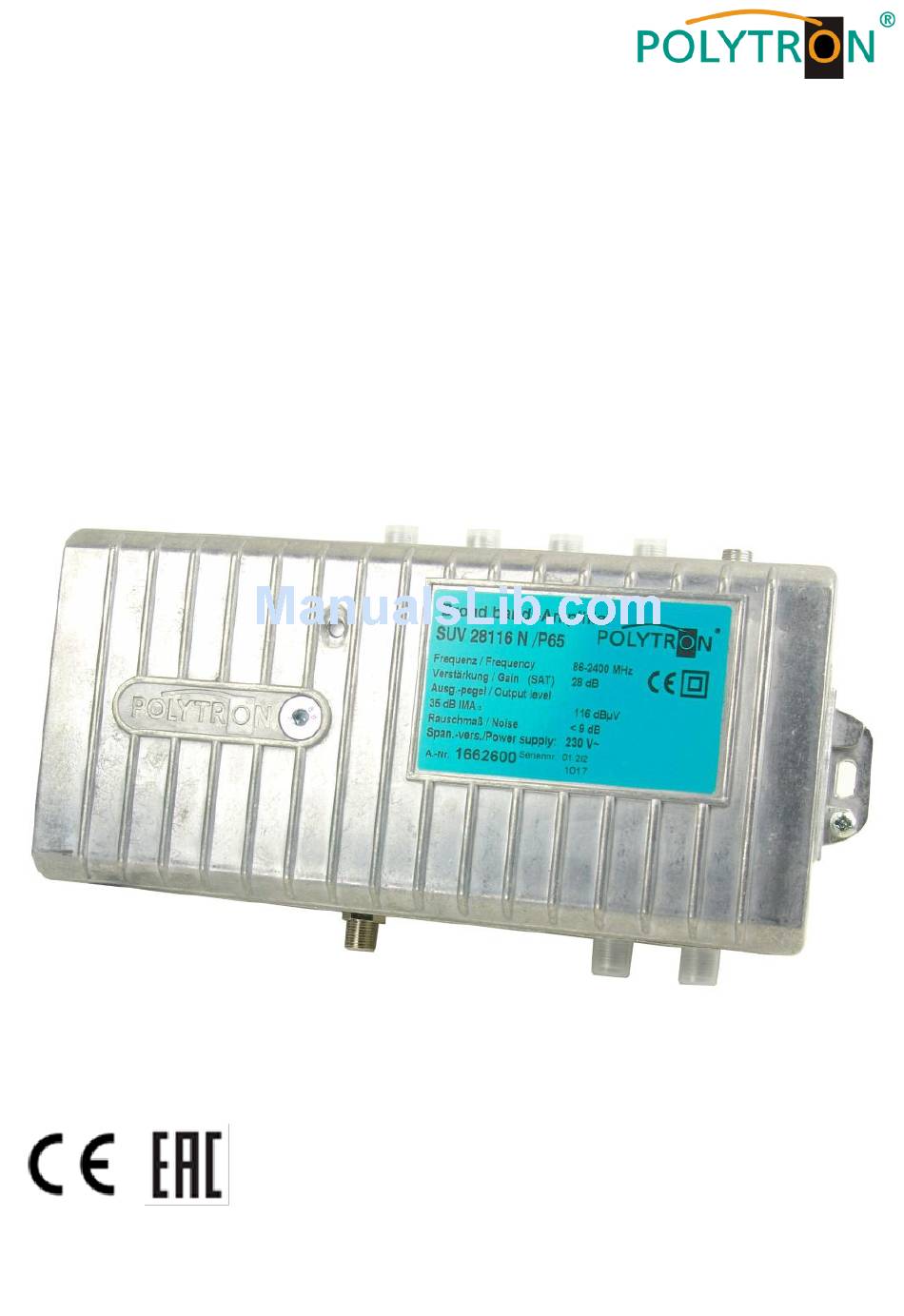

- Page 1 Bedienungsanleitung/ User manual TER/SAT-Splitbandverstärker TER/SAT-Split band amplifier SUV 28116 N/P 30 SUV 28116 N/P 65 0901020 V2...
- Page 2 Firmenhandbuch, die ohne Zustimmung des Erstellers erfolgen, können zum Verlust der Gewährleistung bzw. zur Ablehnung der Produkthaftung seitens des Herstellers führen Für Verbesserungsvorschläge ist der Ersteller dankbar. Ersteller: Polytron-Vertrieb GmbH Postfach 10 02 33 75313 Bad Wildbad Germany...
- Page 3 Montage- und Sicherheitshinweise Bedingungen zur Sicherstellung der elektromagnetischen Verträglichkeit (EMV) Alle Abdeckungen und Schrauben müssen fest montiert und angezogen sein, Kontaktfedern dürfen nicht oxidiert oder verbogen sein.
- Page 4 Mounting and safety instructions Precautions to ensure the electromagnetic compatibility (EMC) All covers and screws must be firmly mounted and tightened, contact springs must not be oxidized or bent.
- Page 5 Beschreibung / Description Der Splitbandverstärker ist mit zwei parallelen Signalwegen für terrestrischen- sowie für SAT-Einsatz konzipiert. Beide Bereiche (TER/SAT) sind über Dämp- fungsregler, (Bild/Figure 3/4) SAT und (Bild/Figure 3/6) TER, getrennt einpegel- bar. Der SAT-Bereich lässt sich durch einen variablen 12 dB-Entzerrer (Bild/Figure 3/3) justieren.
- Page 6 Bedienung / Operation Abnehmen des Gehäuseoberteils / Removing the upper housing part Öffnen Gehäuses Schraube (Pfeil) lösen und Ge- häuseoberteil abnehmen. Loosen the screw (arrow) and remove the case top to open the case. Bild/Figure 1 Gehäuse öffnen / Open housing Spannungseinstellungen / Voltage settings Spannungseinstellung sind...
- Page 7 Technische Daten / Technical data Type SUV 28116 N/P 30 SUV 28116 N/P 65 Artikel-Nr / Article no. 1662610 1662600 Frequenzbereich Rückkanal 4 … 30 MHz 4 … 65 MHz Return path frequency range Frequenzbereich 47 … 862 MHz 950 … 2400 MHz Frequency range Verstärkung...
- Page 8 Bauteile des Splitbandverstärkers / Components of the split band amplifier Netzteil Signaleingang Power Supply Signal input Steckbrücken Pegelsteller TER Plug-in jumpers Variable attenuator TER Entzerrer SAT Signalausgang Equalizer SAT Signal output Pegelsteller SAT Netzanschluss Variable attenuator SAT Mains connection Bild/Figure 3 Innenansicht des Splitbandverstärkers Interior view of the split band amplifier...
- Page 9 Notizen / Notes...
- Page 10 Notizen / Notes...
- Page 11 Notizen / Notes...
- Page 12 Technische Hotline Technical hotline + 49 (0) 70 81 / 1702 - 0 Telefax + 49 (0) 70 81 / 1702 - 50 Internet http://www.polytron.de eMail info@polytron.de Technische Änderungen vorbehalten Subject to change without prior notice Copyright © Polytron-Vertrieb GmbH...
