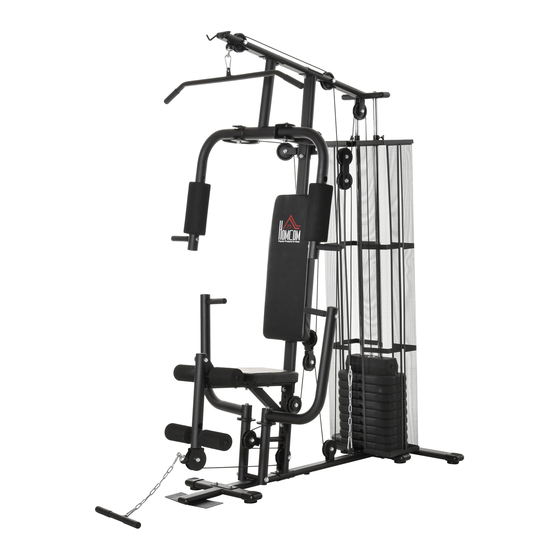

ES: INSTRUCCIONES DE MONTAJE
EN: ASSEMBLY INSTRUCTION
ES: IMPORTANTE, LEA DETENIDAMENTE Y GUARDE PARA FUTURAS
REFERENCIAS.
EN: IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
IN240100147V02_ES
A91-134

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A91-134 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HOMCOM A91-134

Summary of Contents for HOMCOM A91-134

  • Page 1 IN240100147V02_ES A91-134 ES: INSTRUCCIONES DE MONTAJE EN: ASSEMBLY INSTRUCTION ES: IMPORTANTE, LEA DETENIDAMENTE Y GUARDE PARA FUTURAS REFERENCIAS. EN: IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
  • Page 2 DETALLES DEL EMBALAJE:4 CAJAS EN TOTAL BOX-1/4 PARTS PARTS PARTS HARDWARE...
  • Page 3 BOX-2/4 PARTS PARTS PARTS...
  • Page 4 BOX-3/4 PARTS BOX-4/4 PARTS...

  • Page 5: Table Of Contents

    TABLA DE CONTENIDO INFORMACIÓN DE SEGURIDAD DETALLES DE LOS COMPONENTES DEL PRODUCTO LISTA DE PIEZAS LISTA DE PIEZAS 1 LISTA DE PIEZAS 2 INSTALACIÓN LIMPIEZA Y MANTENIMIENTO DISPOSICIÓN...

  • Page 6: Información De Seguridad

    INFORMACIÓN DE SEGURIDAD IMPORTANTE- Lea todo el manual antes de montar o utilizar el equipo. Este equipo de ejercicio está diseñado y construido para una seguridad óptima. Sin embar- go, siempre debe tomar ciertas precauciones, cada vez que opere un equipo de ejercicio. Antes de montar, operar o utilizar el equipo, asegúrese de leer todo el manual, y preste atención a las siguientes precauciones de seguridad.
  • Page 7 ● En caso de que descubre alguna avería durante el uso diario, o durante el mantenimiento del equipo, bloquéelo enseguida por motivo de evitar cualquier riesgo de lesiones ● ¡Los niños o las personas con capacidades físicas o mentales limitadas, o aquellos que no estén familiarizados con el equipo, no deben utilizarlo! ●...

  • Page 8: Detalles De Los Componentes Del Producto

    Detalles de los componentes del producto Barra de dominadas Barras cromadas Prensa de pecho Red de acero Brazo izquierdo Cojín de respaldo Brazo de remo Almohadilla del asiento Extensión para piernas Tubo de base principal Tubo de base trasero Tubo de base frontal ~ 3 ~...
  • Page 9 LISTA DE PIEZAS Cantidad Pieza De sc r ip ci ó n Cantidad Pieza De sc r ip ci ó n 2 piezas Cojín de goma 1 pieza Tubo de base principal 9 piezas Pes as 1 pieza Tubo de base trasero 1 pieza Eje de polea 1 pieza...

  • Page 10: Lista De Piezas 1

    LISTA DE PIEZAS 1 (MOUSSE) (MOUSSE) ~ 5 ~...

  • Page 11: Lista De Piezas 2

    LISTA DE PIEZAS 2 ~ 6 ~...

  • Page 12: Instalación

    INSTALACIÓN Paso 1 1. Fije el tubo de base principal (l) al tubo de base trasero (2) y la barra cromada (22) con los tornillos hexagonales M10x25 (64- 2 juegos), las arandelas, los tornillos hexagonales M8x20 (67- 2 juegos), y las arandelas. 2.
  • Page 13 Paso 2 1.Fije las pesas (24, 29) a las barras cromadas (22) como lo que se mues- tra en la imagen. ~ 8 ~...
  • Page 14 Paso 3 1.Fije el soporte vertical (5) al tubo de base principal (1) con la placa reforzada (48) y los tornillos hexagonales M10x50 (60-2 juegos), las arandelas y las tuercas. 2.Fije el soporte superior (4) al soporte vertical (5) con la placa reforzada (48) y los tornillos hexagonales M10x50 (60-2 juegos) e inserte y fije las barras croma- das (22) en los orificios del soporte superior (4) con los tornillos hexagonales M10x25 ( 64-2 juegos).
  • Page 15 Paso 4 1. Fije la prensa de pecho (10) al soporte superior 94) con los tornillos hexago- nales M10 x 45 (61- 2 juegos), las arandelas y las tuercas. 2. Fije el eje de la polea (30) y el soporte de utilería (51) al soporte vertical (5) con los tornillos hexagonales M10 x 50 (51-2 juegos), las arandelas y las tuer- cas.
  • Page 16 Paso 5 1.Fije el brazo derecho (12) a la prensa de pecho (10) con un buje de acero (42), los tornillos hexagonales M12x85 (56), las arandelas y las tuercas. 2. Inserte y fije la barra de manillar (16) en el brazo derecho (12) con los tornillos hexagonales M10x25 (64) y las arandelas.
  • Page 17 Paso 6 1.Fije el soporte en forma de “H” (13) al tubo de base principal (1) con el buje de acero (42), los tornillos hexagonales M12 x 190 (55), las arandelas y las tuercas. 2. Inserte y fije el soporte de remo (9) en los orificios del soporte vertical (5) con los tornillos hexagonales M10 x 25 (64) y las arandelas.
  • Page 18 Paso 7: 1. Fije la extensión para piernas (7) al soporte del asiento (6) con los tornillos hexagonales M10 x75 (58-I juegos), las arandelas y las tuercas. 2. Inserte y fije el brazo de remo (19) en el soporte en forma de “H” (7) con la arandela grande (41), los tornillos hexagonales M10 x25 (64-2 juegos) y las arandelas.
  • Page 19 Paso 8: 1. Fije el cojín del respaldo (50) al soporte vertical (5) con los tornillos hexago- nales M8x45 (65-2 juegos) y las arandelas. 2. Fije la almohadilla del asiento (46) al soporte del asiento (6) con los tornillos hexagonales M8x45 (65-2 juegos) y las arandelas. ~ 1 4 ~...
  • Page 20 ~ 15 ~...
  • Page 21 ~ 16 ~...
  • Page 22 ~ 17 ~...

  • Page 23: Limpieza Y Mantenimiento

    LIMPIEZA Y MANTENIMIENTO 1. Inspeccione con regularidad el equipo en busca de cualquier daño por des- gaste que pueda haber ocurrido. El nivel de seguridad del equipo solo se puede mantener si las cuerdas, las poleas y los puntos de conexión se inspeccionan regularmente para detectar daños y desgaste.
  • Page 24 HOME GYM ASSEMBLY INSTRUCTION...
  • Page 25 TABLE OF CONTENTS SAFETY INFORMATION ........................1 PRODUCT COMPONENT DETAILS ...................... 3 PARTS LIST ............................4 PARTS LIST 1 ............................5 PARTS LIST 2 ............................6 INSTALLATION ............................7 CLEANING AND MAINTENANCE ......................18 DISPOSAL ............................18...

  • Page 26: Safety Information

    SAFETY INFORMATION IMPORTANT – Please read fully before assembly or use. This exercise equipment is built for optimum safety. However, certain precautions apply whenever you operate a piece of exercise equipment. Be sure to read the entire manual before you assemble, operate, or use this equipment, note the following safety precautions.
  • Page 27 Children or persons with limited physical or mental abilities, or those not familiar with this device, should not be allowed to use this weight bench! Please keep in mind that this manual and the safety can only draw your attention to eventual hazard.

  • Page 28: Product Component Details

    PRODUCT COMPONENT DETAILS ~ 3 ~...

  • Page 29: Parts List 1

    PARTS LIST Parts Description Parts Description Main base tube 1 pc Rubber Cushion 2 pcs Back base tube 1 pc Weight 9 pcs Front base tube 1 pc Pulley shaft 1 pc Upper Support 1 pc Locking pin 10*150 1 pc Vertical Support 1 pc Pulley Seat...
  • Page 30 PARTS LIST 1 ~ 5 ~...

  • Page 31: Parts List 1

    PARTS LIST 2 ~ 6 ~...

  • Page 32: Installation

    INSTALLATION Step 1 1. Attach main base tube(l) to back base tube(2),chrome bar(22)using Hex bolts M10x25(64- 2sets), washers and Hex bolts M8x20 (67- 2sets),wash- ers. 2. Attach main base tube(l) to front base tube(3)using Hex bolts M10x45(61-2sets), washers, nuts, and Hex bolts M8x20(67-2sets), wash- ers.
  • Page 33 Step 2 1.Attach weights(24, 29) to chrome bars(22) as shown. ~ 8 ~...
  • Page 34 Step 3 1. Attach Vertical support(5)to Main base tube(I) using reinforced plate (48) and Hex bolts MI0 x50 (60-2sets) washers and nuts. 2. Attach Upper support(4)to Vertical support(5) using reinforced plate (48) and Hex bolts MI0 x50(60-2sets) and insert chrome bars(22) into holes of upper support(4) using Hex bolts M10 x25(64-2sts).
  • Page 35 Step 4 1. Attach the chest press (10) to upper support 94) using Hex bolts M10 x 45 (61 – 2 sets), washers and nuts 2. Attach the pulley shaft (30), pro support (51) to vertical support (5) using Hex bolts M10 x 50 (51-2sets), washers and nuts ~ 1 0 ~...
  • Page 36 Step 5 1. Attach the right arm(12) to chest press(10) using steel bushing (42) and Hex bolts M12x85 (56), washer and nut. 2. Insert the handle bar(16) into right arm(12) using Hex bolts M10x25(64),washer. ~ 1 1 ~...
  • Page 37 Step 6 1. Attach the H- shaped support (13) to the main base tube (1) using the steel busing (42) and Hex bolts M12 x 190 (55), washer and nut 2. Insert the rowing support (9) into the holes of the vertical support (5) using Hex bolts M10 x 25 (64), washer ~ 1 2 ~...
  • Page 38 Step 7: 1. Attach leg extension(7) to seat support(6) using Hex bolts M10 x75 (58-Isets) washers and nuts. 2. Insert the rowing arm (19) into the H-shaped support (7) using the big washer (41) and Hex bolts M10 x25 (64-2 sets) washers. ~ 13 ~...
  • Page 39 Step 8: 1. Attach back cushion(50) to vertical support(5) using Hex bolts M8x45(65-2sets) washers . 2. Attach seat pad (46) to seat support (6) using Hex bolts M8x45 (65-2sets) washers ~ 1 4 ~...
  • Page 40 ~ 15 ~...
  • Page 41 ~ 16 ~...
  • Page 42 ~ 17 ~...

  • Page 43: Cleaning And Maintenance

    CLEANING AND MAINTENANCE 1. Regularly examine the equipment to detect any damage to wear which may have occurred. The safety level of the equipment can be maintained only if it is examined regularly for damage and wear and tear on ropes, pulleys, and connection points. 2.
