eSmart DESK EBX-133 Installation Manual

Heightadjustable table frame
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 8

Quick Links

Download this manual

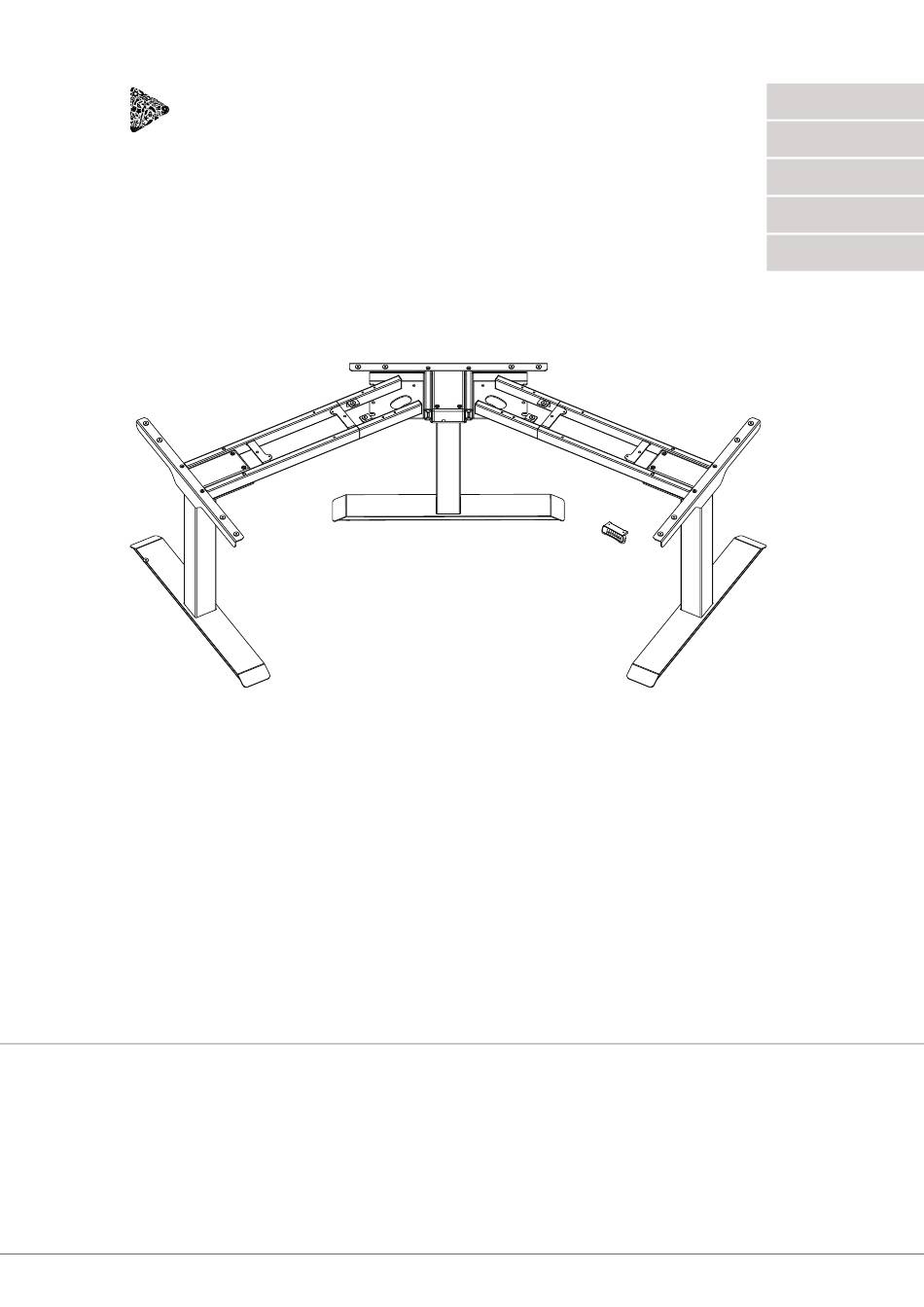

E S M A R T
ESMART DESK EBX-133
ELEKTRISCH HÖHENVERSTELLBARES SCHREIBTISCHGESTELL
DE
HÖHENVERSTELLBARES TISCHGESTELL
EN
HEIGHTADJUSTABLE TABLE FRAME
BASE DE TABLE AJUSTABLE
FR
BASE TAVOLA REGOLABILE
IT
ES
BASE DE MESA AJUSTABLE
V2.2
. d e
Montageanleitung
Installation Guide
Instructions d'installation
Istruzioni per l'installazione
Instrucciones de instalación
Deutsch
English
Français
Italiano
Español

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DESK EBX-133 and is the answer not in the manual?

Questions and answers

Related Manuals for eSmart DESK EBX-133

Summary of Contents for eSmart DESK EBX-133

  • Page 1 E S M A R T Deutsch . d e English Français Italiano Español ESMART DESK EBX-133 ELEKTRISCH HÖHENVERSTELLBARES SCHREIBTISCHGESTELL HÖHENVERSTELLBARES TISCHGESTELL Montageanleitung HEIGHTADJUSTABLE TABLE FRAME Installation Guide BASE DE TABLE AJUSTABLE Instructions d'installation BASE TAVOLA REGOLABILE Istruzioni per l'installazione BASE DE MESA AJUSTABLE Instrucciones de instalación...
  • Page 2 Bestimmungsgemäßer Gebrauch Das Gerät ist ausschließlich seinem Zweck entsprechend zu gebrauchen. Jede unsachgemäße Anwendung kann zu Sach- oder Personenschäden führen, für die die eSmart GmbH keine Haftung übernimmt. Zur Kenntnisnahme Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

  • Page 3: Technische Daten

    Technische Daten Maximallast 150 kg Geschwindigkeit 38 mm/s Eingangsspannung 100 – 240 V 580 - 1230 mm Tischhöhe 90° : 1.300 - 1.900 mm x 600 - 800 mm Tischplatte 120° : 1.100 - 1.800 mm x 600 - 800 mm 180°...
  • Page 4 SCHRITT 1 90° Montage Linke und rechte Verbindungsplatten montieren 120° Montage 180° Montage Sie haben die Wahl zwischen drei beliebigen Montagewinkeln. Verbinden Sie die beiden Zentralträger (3) mit den linken und rechten Verbindungsplatten (5) und (6) und verschrauben Sie sie mit den Schrauben (C) bzw.
  • Page 5 SCHRITT 3-2 Montage der Tischfüße 180° Montage Montieren Sie die Tischfüße (1) an die Tischbeine (2) mithilfe der Schrauben (C) und dem Schrauben- schlüssel (I) . SCHRITT 4 Montage der Träger 120° Montage Verbinden Sie den linken und rechten Träger (4) und die Zentral- träger (3) mit den Schrauben (A).
  • Page 6 SCHRITT 6-1 Montage der Tischplatte und Bedienungseinheit Lösen 90° Montage Einstellen Die Länge des Zentral- rahmens anpassen, siehe Fest- Abbildungen rechts. ziehen Das Steuergerät (7) wird mit den Schrauben (F) an Befestigen Sie die Tischplatte mit den Schrauben der Tischplatte befestigt. (F), das Steuergerät (7) mit den Schrauben (F) und die Bedieneinheit (8) mit den Schauben (9).

  • Page 7: Bedienung

    Bedieneinheit Bedienung Reset ● Zeigt das LED-Display der Bedieneinheit die Zeichenfolge RST, fahren Sie die Tischplatte durch langes Halten der Herunter-Taste ganz nach unten. Der Reset-Vorgang ist damit abgeschlossen. Falls der Tisch nicht herunterfährt und das LED-Display E01 oder E02 ●...

  • Page 8: Safety Instructions

    This warranty does not cover any of the following: Damage or changes to the product as a result of improper use, including ... Connecting or using the product for any purpose other than its intended use or failure to follow the eSmart Germany ●...
  • Page 9 150 kg 38 mm/s 580 - 1230 mm 90° : 1.300 - 1.900 mm x 600 - 800 mm 120° : 1.100 - 1.800 mm x 600 - 800 mm 180° : 1.700 - 2.900 mm x 600 - 1000 mm Part Part Spec...
  • Page 10 STEP 1 90° Installation Install left and right connecting plates 120° Installation 180° Installation Connect the two supporting beams (3) to the left and right connecting plates (5) (6) with screws (C) and (E) respectively. There are three angles to choose at will, and finally tighten them with a wrench (I) STEP 2 Install lifting columns...
  • Page 11 STEP 3-2 180° Installation Install the feet (1) and the lifting column (2) together, use wrench (I) to tighten the screws (C). STEP 4 Install the supporting plate 120° Installation Connect the left and right support plates (4) and the support beam (3) with screws (A), connect the middle support plate (4) with the left and right connection plates (5) (6), and tighten the screws with a wrench (I);...
  • Page 12 STEP 6-1 Install the Tabletop and Hand Switch Loosen 90° Installation Pull The expansion of the supporting beam can be adjusted according Tighten to the actual use. The control box (7) is fixed on the table. Fasten the table top with the screws (F), the control unit (7) with the screws (F) and the operating unit (8) with the screws (9).

  • Page 13: Control Unit

    Control unit Reset ● If the LED display shows RST, lower the desk completely by pressing and holding the Down-button. Only let go off the button, when the desk stops by itself and the display shows BOT or the lowest possible height. The resetting process is now finished.
  • Page 14 Cette garantie ne couvre aucun des éléments suivants: Dommage ou altération du produit résultant d'une utilisation incorrecte, inclus la connexion ou l'utilisation du produit à des fins autres que celles prévues ou le non-respect du mode d'emploi d'eSmart Germany. la connexion ou l’utilisation du produit d’une manière contraire aux réglementations ou normes techniques ou de sécurité en vigueur dans le pays où...

  • Page 15: Spécifications Techniques

    Spécifications techniques Charge maximale 150 kg Vitesse 38 mm/s Tension d'entrée 100 – 240 V Hauteur de la table 580 - 1230 mm 90° : 1.300 - 1.900 mm x 600 - 800 mm Plateau de table 120° : 1.100 - 1.800 mm x 600 - 800 mm 180°...
  • Page 16 PAS 1 90° Assemblée Installer les plaques de connexion gauche et droite 120° Assemblée 180° Assemblée Vous pouvez choisir entre trois supports de montage. Connectez les deux supports centraux (3) avec les plaques de raccordement gauche et droite (5) et (6) et vissez-les ensemble avec les vis (C) ou (E) et la clé...
  • Page 17 PAS 3-2 Assemblage des pieds 180° Assemblée Fixez les pieds de table (1) aux pieds de table (2) à l'aide des vis (C) et de la clé (I). PAS 4 Assemblage des porteurs 120° Assemblée Reliez les supports gauche et droit (4) et les supports centraux (3) avec les vis (A).
  • Page 18 PAS 6-1 Assemblage du plateau de table et de l'unité de commande Résoudre 90° Assemblée Ajuster Ajustez la longueur du cadre central, voir les Serrer images à droite. L'unité de commande (7) est fixée au dessus de la Fixez le plateau de table avec les vis (F), le table avec les vis (F).

  • Page 19: Opération

    Opération Unité d'exploitation Reset Lorsque l'écran affiche les caractères RST, déplacez la table au minimum en appuyer et enfoncée la touche Bas. Ne relâchez pas le bouton tant que la table ne s'est pas arrêtée d'elle-même et que l'écran affiche BOT ou la position plus bas. Le processus de réinitialisation est maintenant terminé.
  • Page 20 Destinazione d'uso Il dispositivo deve essere utilizzato esclusivamente per il suo scopo. Qualsiasi uso improprio può portare a danni alla proprietà o lesioni personali per le quali eSmart GmbH non si assume alcuna responsabilità. Per informazione Nel corso di costanti miglioramenti del prodotto, ci riserviamo il diritto di apportare modifiche tecniche e di progettazione.

  • Page 21: Specifiche Tecniche

    Specifiche tecniche Carico massimo 150 kg Velocità 38 mm/s Tensione di ingresso 100 – 240 V Altezza del tavolo 580 - 1230 mm 90° : 1.300 - 1.900 mm x 600 - 800 mm Piano d'appoggio 120° : 1.100 - 1.800 mm x 600 - 800 mm 180°...
  • Page 22 PASSO 1 90° Montaggio Installare le piastre di collegamento sinistra e destra 120° Montaggio 180° Montaggio È possibile scegliere tra tre staffe di montaggio qualsiasi. Collegare i due supporti centrali (3) con le piastre di collegamento sinistra e destra (5) e (6) e avvitarle insieme alle viti (C) o (E) e alla chiave (I).
  • Page 23 PASSO 3-2 Assemblaggio dei piedi 180° Montaggio Fissare i piedi del tavolo (1) alle gambe del tavolo (2) usando le viti (C) e la chiave (I). PASSO 4 Assemblaggio delle travi 120° Montaggio Collegare i supporti sinistro e destro (4) e i supporti centrali (3) con le viti (A).
  • Page 24 PASSO 6-1 Montaggio del piano del tavolo e unità di controllo Risolvere 90° Montaggio Regolare Regola la lunghezza del telaio centrale, vedi foto Serrare a destra. L'unità di controllo (7) è fissata al piano del tavolo Fissare il piano del tavolo con le viti (F), l'unità di con le viti (F).

  • Page 25: Operazione

    Operazione Unità operativa Reset Se il display a LED dell'unità di controllo mostra la stringa RST, spostare il piano del tavolo completamente verso il basso tenendo premuto il tasto giù. Non rilasciare il tasto fino a quando il tavolo non si è fermato da solo e il display visualizza BOT o il più...
  • Page 26 Uso previsto El dispositivo debe ser utilizado exclusivamente para su propósito. Cualquier uso indebido puede provocar daños a la propiedad o lesiones personales por las cuales eSmart GmbH no asume ninguna responsabilidad. Para informacion En el curso de las mejoras constantes del producto, nos reservamos el derecho de realizar cambios técnicos y de diseño.

  • Page 27: Especificaciones Técnicas

    Especificaciones técnicas Carga máxima 150 kg Velocidad 38 mm/s Voltaje de entrada 100 – 240 V Altura de la mesa 580 - 1230 mm 90° : 1.300 - 1.900 mm x 600 - 800 mm Mesa 120° : 1.100 - 1.800 mm x 600 - 800 mm 180°...
  • Page 28 PASO 1 90° Montaje Instale las placas de conexión izquierda y derecha 120° Montaje 180° Montaje Puede elegir entre tres soportes de montaje. Conecte los dos soportes centrales (3) con las placas de conexión izquierda y derecha (5) y (6) y atorníllelos con los tornillos (C) o (E) y la llave (I).
  • Page 29 PASO 3-2 Montaje de los pies 180° Montaje Fije los pies de la mesa (1) a las patas de la mesa (2) usando los tornillos (C) y la llave (I). PASO 4 Montaje de las vigas 120° Montaje Conecte los soportes izquierdo y derecho (4) y los soportes centrales (3) con los tornillos (A).
  • Page 30 PASO 6-1 Montaje de la mesa y la unidad de control Resolver 90° Montaje Ajustar Ajuste la longitud del marco central, vea las Apretar imágenes a la derecha. La unidad de control (7) está unida al tablero con Fije el tablero con los tornillos (F), la unidad de los tornillos (F).

  • Page 31: Operación

    Operación Unidad operativa Reajustar Si la pantalla LED de la unidad de control muestra la cadena RST, mueva la mesa completamente hacia abajo manteniendo presionada la tecla hacia abajo. No suelte el botón hasta que la mesa se haya detenido por sí sola y la pantalla LED muestre BOT o la altura más baja.
  • Page 32 E S M A R T Visit us at ESMART.de...
