Kwikset 663 UL Installation Manual

64443 / 01
663 UL
Required tools
Herramientas necesarias
Additional tools (if needed)
Herramientas adicionales
(si es necesario)
wood block
bloque de madera

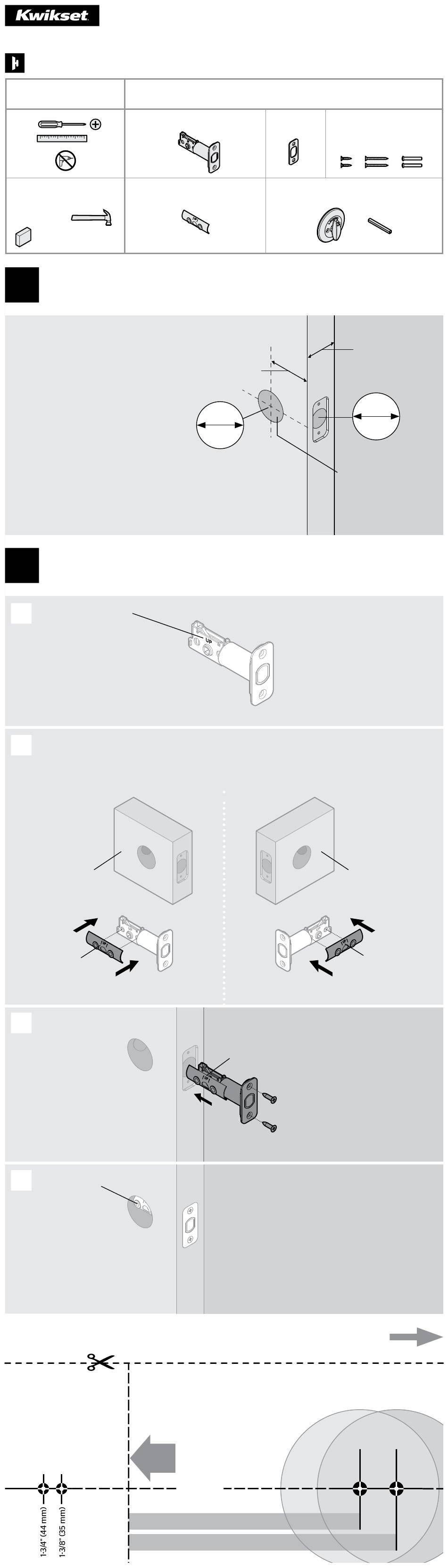

Prepare door and check dimensions
1
Prepare la puerta y revise las dimensiones
If drilling a new door, use
the supplied template and
the complete door drilling
instructions available at
kwikset.com/doorprep
Si va a perforar una puerta
nueva, utilice la plantilla
suministrada y las instrucciones
completas para la perforación
de la puerta estan disponibles
en kwikset.com/doorprep
*If hole is drilled all the way through door, call
Kwikset to order 664 conversion kit.
*Si el orificio se perfora en su totalidad a través de la puerta,
llame a Kwikset para pedir un kit de conversión 664.
Install latch
2
Instale el pestillo
A
Make sure "UP" is on top.
Asegúrese de que "UP"
este en la parte superior.
B
Position adapter on side of latch that will
be visible from interior side of door.
Ubique el adaptador del lado del pestillo que
estará visible del lado interior de la puerta.
interior
interior
"UP" is on top
"UP" está en la
parte superior
C
Install latch.
Instale el pestillo.
D
Make sure adapter
is visible in hole.
Asegúrese de que
el adaptador es
visible en el orificio.
Drilling Template
Plantilla de perforación
Edge of the door
Borde de la puerta
Parts in the box
Piezas en la caja
Latch
Pestillo
Adapter
Adaptador
G
Las instrucciones continúan en el reverso de la hoja
Template is only needed if a new hole must be drilled in the door.
Face of the door
Frente de la puerta
Fold
Doble
Centerline
Linea central
2-3/8" (60 mm)
2-3/4" (70 mm)
Backset •
Distancia al centro
1-800-327-5625 • www.kwikset.com
Strike
Placa
A
Interior assembly
Ensamble interior
G
2-3/8" (60 mm)
or • o
2-3/4" (70 mm)
1-5/8"
41 mm
A
"UP" is on top
"UP" está en la
parte superior
Instructions continue on reverse
La plantilla solo se necesita en caso de que deba
perforarse un nuevo orificio en la puerta.
Installation Guide
Guía de instalación
Screws
Tornillos
D
C
H
1-3/8"–1-3/4"*
35 mm–44 mm*
25 mm
IMPORTANT: Hole is
not drilled all the way
through the door*.
IMPORTANTE: El orificio
no esta perforado en
su totalidad a través
de la puerta*.
interior
interior
"UP" is on top
G
"UP" está en la
parte superior
D (2x)
E F
J
1"
