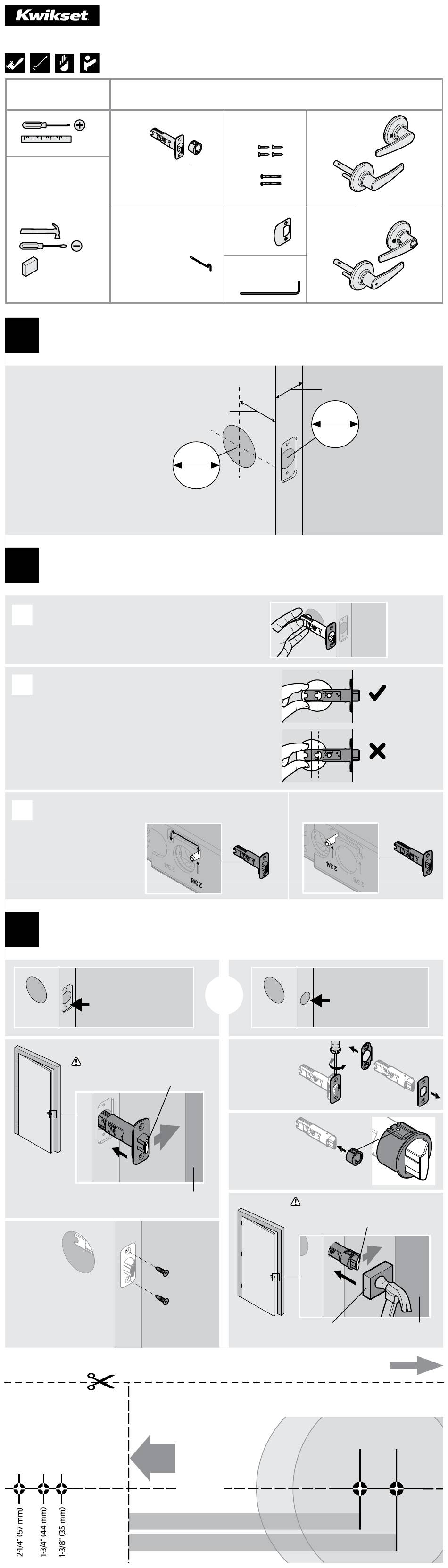

Kwikset 62892-002 Installation Manual

62892-002 Rev 03
R

Required tools

Herramientas necesarias
Additional tools
(if needed)
Herramientas
adicionales
(si es necesario)
wood block
bloque de
madera

Prepare door and check dimensions

1
Prepare la puerta y revise las dimensiones
If drilling a new door, use
the supplied template and
the complete door drilling
instructions available at
kwikset.com/doorprep
Si va a perforar una
puerta nueva, utilice la
plantilla suministrada y las
instrucciones completas
para la perforación de la
puerta estan disponibles
en kwikset.com/doorprep

Adjust the backset of the latch (if needed)

2
Ajuste la distancia al centro del pestillo (si es necesario)
Hold the latch in front of the door hole, with
A
the latch face flush against the door edge.
Sostenga el pestillo en frente del orificio de la puerta,
con la cara del pestillo al ras con el borde de la puerta.
If the latch holes are centered in the door hole,
B
no adjustment is required. Proceed to step 3.
If the latch holes are NOT centered, adjust
latch. See "Latch Adjustment" (step 2C).
Si los orificios del pestillo están centrados con el orificio
de la puerta, no se requiere ajustarlo. Vaya al paso 3.
Si los orificios del pestillo NO están centrados, ajuste
el pestillo. Consulte "Ajuste del pestillo" (el paso 2C).

Latch Adjustment (only if needed)

C
Ajuste del pestillo (si es necesario)
Move the pin to
extend the latch.
Mueva el pasador para
extender el pestillo.

Install latch

3
Instale el pestillo
Drilling Template
Plantilla de perforación
Edge of the door
Borde de la puerta

Parts in the box

Piezas en la caja
Latch
Pestillo
A
Not required for
all applications
No se requiere para
todas las aplicaciones
Emergency Unlock tool
(privacy locks only)
Herramienta para
el desbloqueo de
emergencia
(las cerraduras de
privacidad solamente)
2-3/8" (60 mm)
2-3/4" (70 mm)
Door edge chiseled
La puerta con el
borde cincelado
slant of latch bolt faces door frame
la inclinación del perno queda
enfrentada al marco de la puerta
A
door frame
C (2x)
Face of the door
Frente de la puerta
Fold
Doble
2-3/8" (60 mm)
2-3/4" (70 mm)
Backset •
Screws
Tornillos
B
C
D
Strike
Placa
E
Allen wrench
Llave Allen
or • o
2-1/8"
54 mm
or
o
Remove plates.
Remueva las placas.
Install drive-in
collar.
Instale el aro
de empuje.
marco
Las instrucciones continúan en el reverso de la hoja
Template is only needed if a new hole must be drilled in the door.
La plantilla solo se necesita en caso de que deba
perforarse un nuevo orificio en la puerta.
Centerline
Linea central
Distancia al centro
Guía de instalación
1-800-327-5625 • www.kwikset.com
Passage
Levers
Palancas
de paso
G
Privacy
Levers
F
Palancas de
privacidad
L
J
1-3/8"–1-3/4"*
35 mm–44 mm*
1"
25 mm
*Passage levers only: Call
Kwikset to order a service kit
for 2-1/4" (57 mm) thick doors.
*Palancas de paso solamente: Llame
a Kwikset para ordenar un kit de
servicio para puertas gruesas con
un espesor de entre 57 mm (2-1/4").
A
Door edge NOT
chiseled
La puerta sin el
borde cincelado
A
B
slant of latch bolt faces door frame
la inclinación del perno queda
enfrentada al marco de la puerta
wood block
bloque de madera
Instructions continue on reverse
Installation Guide
H
or • o
K
centered
centrado
not centered
no centrado
door frame
marco
