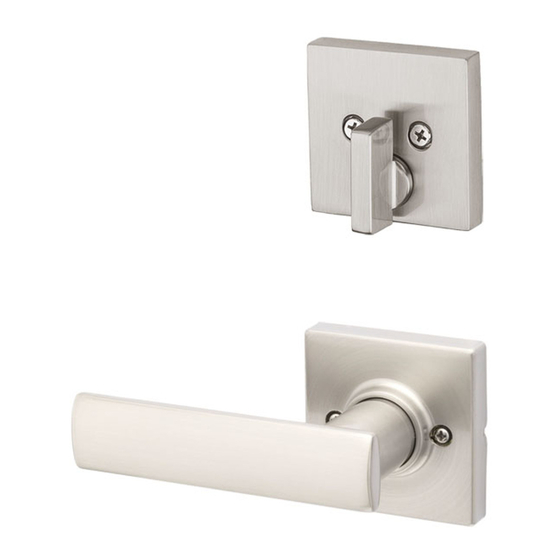

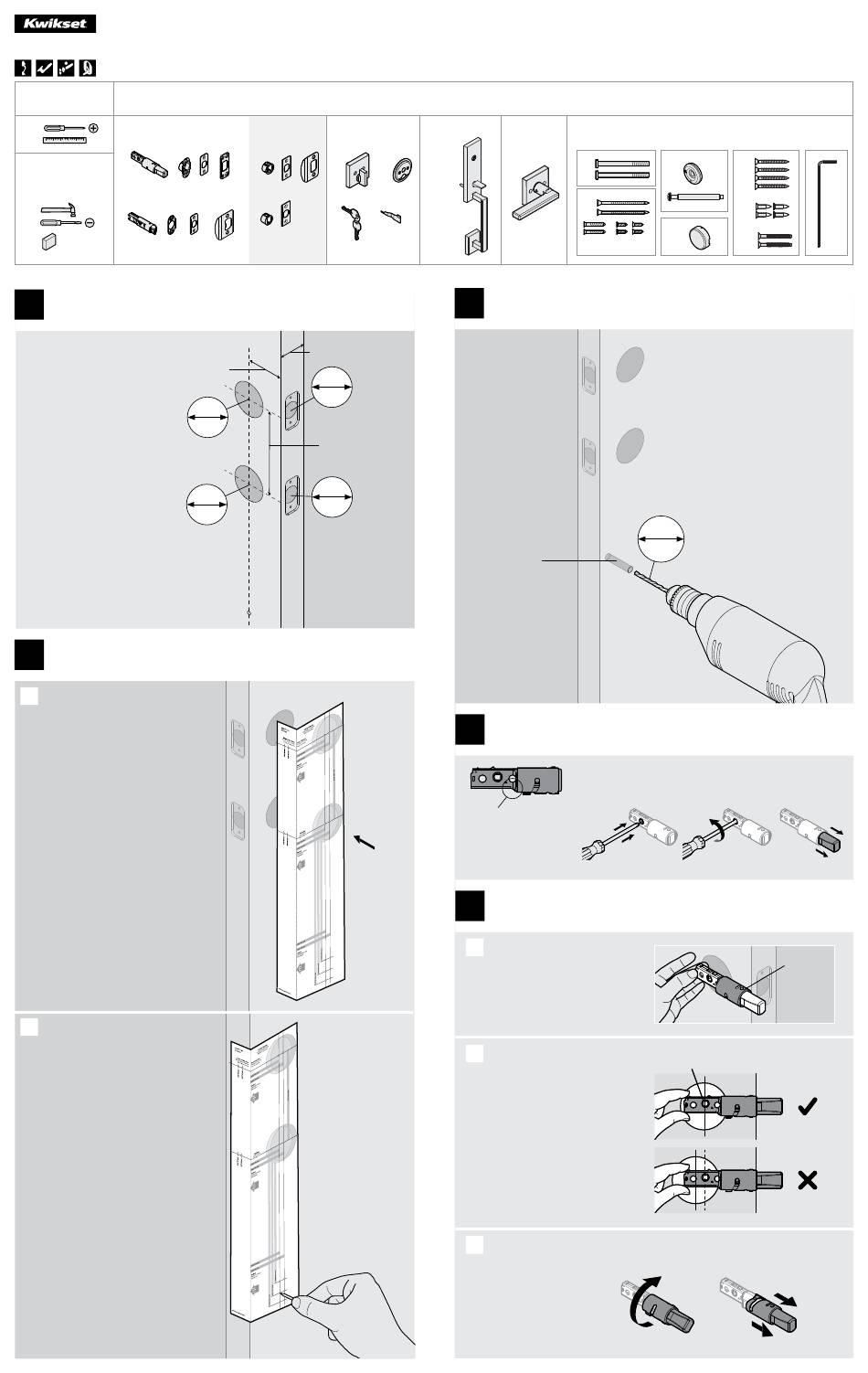

Kwikset 818 Installation Manual

67960-001 Rev 01
818
Required tools Parts in the box
Herramientas necesarias Piezas en la caja
Latches and strikes
Pestillos y placas
Additional tools
(if needed)
Herramientas adicionales
A A2 A3
(si es necesario)
wood block
C C2 C3
bloque de
madera

Prepare door and check dimensions

1
Prepare la puerta y revise las dimensiones
If drilling a new door, use
2-3/8" (60 mm)
the supplied template and
the complete door drilling
2-3/4" (70 mm)
instructions available at
kwikset.com/doorprep
Si va a perforar una puerta
nueva, utilice la plantilla
suministrada y las instrucciones
completas para la perforación
de la puerta disponibles en
kwikset.com/doorprep

Confirm bottom hole location

2
Confirme la ubicación del orificio inferior
A Fold the supplied template along
the fold line and place on the
exterior side of your door so that
the holes in the template are aligned
with the holes in your door.
Doble la plantilla suministrada a lo largo
de la línea de pliegue y coloquela sobre
el borde exterior de su puerta de manera
que los orificios en la plantilla queden
alineados con los orificios de su puerta.
B
If you already have the bottom hole
drilled in your door, confirm that its
location falls between the highest
and lowest holes at the bottom of
the template. If it does not fall within
this range, drill a new hole in step 3.
If the bottom hole is not drilled, use
the template to mark the location of
the new hole on your door. Make sure
it is aligned with the other holes in the
door. Drill a new hole in step 3 at the
9-1/8" (232 mm) mark on the template.
Si el orificio inferior está perforado
de antemano en su puerta, confirmar
que está alineado con uno de los
orificios inferiores de la plantilla. Si
no cae dentro de este rango perforar
un nuevo orificio en el paso 3.
Si el orificio inferior no se perfora, utilice
la plantilla para marcar la ubicación del
orificio nuevo en la puerta. Asegúrese
de que el orificio está alineado con los
otros orificios en la puerta. Perfora un
nuevo orificio en el paso 3 en la marca
de 232 mm (9-1/8") en la plantilla.
Additional options*
Deadbolt
Opciones adicionales*
Cerrojo
E1
B A1
A3
B
F
C1 C3
D
*May not be included
*Puede que no esté incluido
1-3/4" — 2-1/4"*
or • ou 44 mm — 57 mm*
1"
25 mm
2-1/8"
54 mm
5-1/2"
140 mm
1"
2-1/8"
25 mm
54 mm
*Call Kwikset to order
a service kit for 2-1/4"
(57 mm) thick doors.
*Llame a Kwikset para
ordenar un kit de servicio
para puertas gruesas
con un espesor de
entre 57 mm (2-1/4").
exterior
exterior
exterior
exterior
Installation Guide
Guía de instalación
Handleset Lever
Conjunto Palanca
de manija
E2
H
J
G
3

Drill new bottom hole (if needed)

Perfore un nuevo orificio inferior (si es necesario)
through door
a través de la puerta

Extend the top latch bolt

4
Extienda el perno del pestillo superior
Make sure the curve is on
the bottom of the latch.
Asegurarse de que la
curva este en la parte
inferior del pestillo.

Adjust the backset of the top latch (if needed)

5
Ajuste la distancia al centro del pestillo superior (si es necesario)
A
Hold the latch in front of the
door hole, with the latch case
flush against the door edge.
Sostenga el pestillo en frente
del orificio de la puerta, con
la cubierta del pestillo al ras
con el borde de la puerta.
B
If the D-shaped hole is centered
in the door hole, no adjustment
is required. Proceed to step 6.
If the D-shaped hole is NOT
centered, adjust latch. See
"Latch Adjustment" (step 5C)
Si el orificio en forma de "D"
está centrado con el orificio
de la puerta, no se requiere
ajustarlo. Vaya al paso 6.
Si el orificio en forma de "D"
NO está centrado, ajuste el
pestillo. Consulte "Ajuste
del pestillo" (el paso 5C).
C
Latch Adjustment (Only If Needed)
Ajuste del pestillo (si es necesario)
Rotate the front of the
latch to extend it.
Gire el pestillo frontal
para alargar.
1 / 4
Fasteners and accessories
Tornillos y accesorios
K
M1
M2
L1
N
L2 L3
exterior
exterior
7/16"
11.11 mm
A
A
180°
A
D-shaped hole
orificio en forma de "D"
180°
1-800-327-5625
www.kwikset.com
P1
R
P2
P3
latch case
cubierta
del pestillo
centered
centrado
not centered
no centrado
