ENGLISH — INSTALLATION INSTRUCTION
FOR A DUMMY HANDLESETS
Note for product "Special Ordered" for doors of 2-1/4"
(57mm) thickness: Before beginning, see reverse side

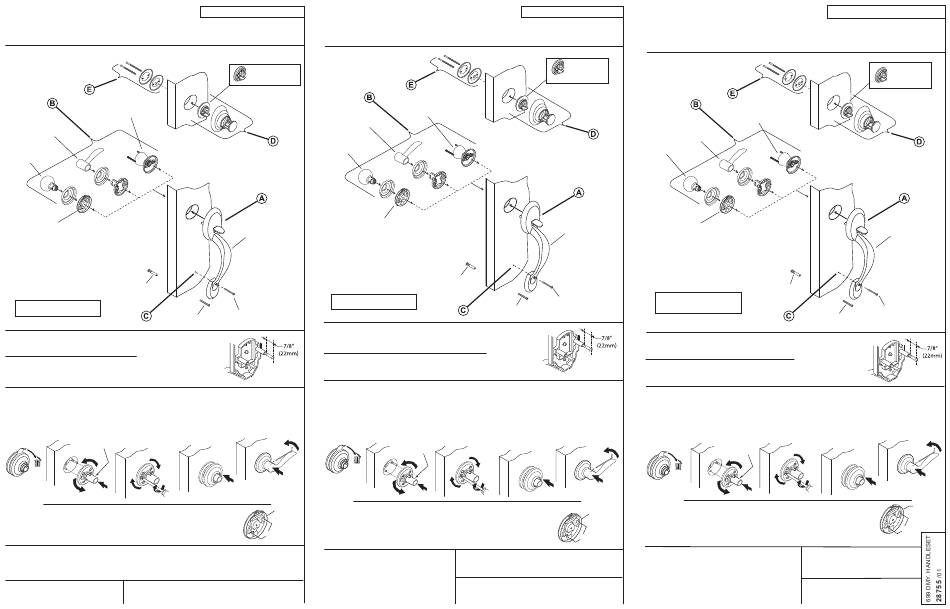

Follow steps A through E for installation.
for additional instructions for using thick door packets.
INTERIOR
ASSEMBLY
B
1
B
2
B
3
(KI)
(KI)
KNOB
LINER
ASSEMBLY
NUT
Toll Free Installation Information
1-800-327-LOCK U.S.A. & CANADA
A.
Install handleset.
Note: For product with Kwik-Install (KI) knob or lever: Install screws into stems of
handleset and extend screws out 7/8" (22mm). For 1-7/8" to 2-1/4" (57mm) thick
doors, extend the longer screws out at least 1-11/32" (34mm).
B .
1 Place interior knob on door, secure with the machine screws.
B
(
2. 1) Remove cover from interior assembly & discard paper liner. (2) With handleset mounted on exterior side of door,
mount interior assembly making sure set screw is facing away from door edge . (3) Rotate counterclockwise to receive
the pre-installed screws. Once flush, (4) rotate clockwise and (5) tighten screws. (Note, periodic retightening may be
required.) (6) Install the cover. (7) Install appropriate lever. (8) Tighten set screw.
Set Screw
1
3
4
2
4
3
5
B
3. 1. Position knob liner assembly onto door so that the pre-installed screws of handleset
are positioned inside the larger screw hole openings. 2. Rotate knob liner clockwise to capture
screw head. Tighten the screws to secure. 3. Snap on knob cover. Rotate cover to position
slots at sides. 4. Push knob onto liner allowing it to snap into place.
C.
Secure bottom of handle. Use wood screw for wood door or machine screw with nut for metal door. See step "c" on
reverse side for depth and diameter of screw hole. Do not overtighten screws.
D.
E.

Install exterior cylinder assembly.

Install interior assembly and secure with machine screws.
INSTRUCTIONS D'INSTALLATION — FRANÇAIS
Drilling information on reverse side.
POUR ENSEMBLE DE POIGNÉES FACTICES
Suivre les étapes de A à E pour l'installation.
Correct position
for a 1-1/2" (38mm)
diameter hole.
B
2
EXTERIOR
CYLINDER
B
ASSEMBLY
3
L'ENSEMBLE
DE DOUILLE
DE BOUTON
DUMMY
HANDLESET
Assistance téléphonique gratuite
1-800-327-LOCK U.S.A. & CANADA
WOOD
MACHINE SCREW
SCREW
A.
Installer l'ensemble de poignée.
Remarque: Pour un produit avec bouton ou levier (KI) Kwik Install: Monter les vis dans
les tiges de l'ensemble de poignée et en faisant sortir les vis de 7/8'' (22 mm). Pour
les portes d'une épaisseur de 1-7/8'' à 2-1/4'' (57 mm), faire sortir les vis d'au moins
1-11/32'' (34 mm).
B .
1 Mettre en place le bouton intérieur, fixer avec les vis à métaux.
B
2. (1) Enlevez la couverture, puis jetez le recouvrement de papier. (2) Avec l'ensemble de poignée a monté sur le
côté intérieur de la porte, placez le montage intérieur, avec la vis de réglage fait face loin à partir du bord de porte.
(3) Tournez dans le sens contraire des aiguilles d'une montre pour recevoir les vis préinstallées. Une fois qu'il est
serré contre la porte, (4) tournez dans le sens des aiguilles d'une montre et (5) serrez les vis. Note, le resserrage oc-
casionnel peut être exigé. (6) Installez la couverture. (7) Installez le levier approprié. (8) Serrent la vis de réglage.
8
1
7
6
B
3. 1. Positionnez l'ensemble de douille de bouton de façon à ce que les vis préinstallées de
Knob Liner
l'ensemble de poignées soient placées à l'intérieur des ouvertures des trous pour vis longues.
Assembly
2. Tournez la douille de bouton dans le sens des aiguilles d'une montre pour engager la tête
de vis. Serrez les vis pour immobiliser l'ensemble. 3. Enclenchez le couvercle de bou-
ton. Tournez le couvercle pour placer les encoches sur les côtés. 4.Glisser le bouton sur
Larger Opening
l'ensemble de douille de bouton.
C.
Fixer le bas de la poignée. Ne pas trop serrer
le vis. Utiliser une vis à bois pour une porte en
bois ou une vis à métaux avec écrou pour une
porte métallique. Voir l'étape "c" au verso pour la
profondeur et le diamètre du trou de vis. Ne pas
trop serrer le vis.
Instructions de perçage au verso.
Remarque pour produit "commande spéciale" para portes
de 2-1/4" (57mm) d'épaisseur: Avant de commencer, voir la
page au verso pour des instructions complémentaires sur
l'utilisation d'ensembles pour porte épaiss.
Position pour le
trou de diametre
1-1/2" (38mm).
ENSEMBLE
D'INTÉRIEUR
B
1
ENSEMBLE
DE CYLINDRE
EXTÉRIEUR
(KI)
(KI)
ENSEMBLE
DE POIGNÉES
FACTICES
ÉCROU
VIS
À BOIS
VIS À MÉTAUX
Vis
de réglage
3 4
2
4
6
3 5
D.
Installer l'ensemble de cylindre extérieur.
E.
Installer l'ensemble intérieur avec les vis.
INSTRUCCIONES DE INSTALACIÓN
EN ESPAÑOL PARA MANILLA FALSA
Siga los pasos A al E para instalación.
ENSAMBLE
DE INTERIOR
B
B
2
B
3
(KI)
(KI)
UNIDAD DE
REVESTIMIENTO
DEL POMO
Llame gratis para
información de instalación
1-800-327-LOCK U.S.A. & CANADA
A.
Instalación de manilla.
Nota para producto con un pomo o manija (KI) "Kwik-Install: Instale los tornillos en los
vástagos de la manilla y deje que los tornillos sobresalgan 7/8" (22 mm). Para puertas
gruesas de 1-7/8" a 2-1/4" (57 mm), deje que los tornillos más largos sobresalgan por lo
menos 1-11/32" (34 mm).
B .
1 Ponga la chapa interior en la puerta, asegurela con los tornillos.
B
2. (1) Saque y deseche el forro de papel. (2) Con el manilla montado en el lado exterior de la puerta, monte la uni-
dad interior, coloque el tornillo de presión lejos del borde de la puerta. (3) Rote a la izquierda para recibir los tornillos.
Una vez que sea plano en puerta, (4) rote a la derecha (5) apriete los tornillos. Nota, el volver a apretar en ocasiones
puede ser requerido. (6) Presione la cubierta sobre la base. (7) Instale la manija apropiada. (8) Apriete el tornillo de
presión.
Tornillo de
8
1 Presión
3
7
2
3
B
3. 1. Coloque la unidad de revestimiento del pomo en la puerta de manera que los tornil-
L'ensemble
los ya instalados de la manilla queden ubicados dentro de las aberturas para los tornillos
Douille
más grandes. 2. Gire el revestimiento del pomo hacia la derecha para capturar la cabeza
De Bouton
del tornillo. Ajuste los tornillos con firmeza. 3. Coloque la tapa del pomo. Gire la tapa
para colocar las ranuras en los costados. 4. Deslice la pomo en la unidad de revestimiento
Ouvertures
del pomo.
C.
Asegure la parte inferior de la manilla. Use los tornillos
para madera en puertas de madera ó los tornillos para
metal con la tuerca para puertas de metal. Vea el paso
"c" al reverso para la profundidad y el diámetro del orificio
de tornillo. No sobre apriete el tornillo.
Instruccións de perforación al reverso.
Nota para producto " de Orden Especial" para puetas de 2-1/4"
(57mm) de groser: Antes de emperzar, véa al reverso de ésta
hoja para instrucciones adicionales para paquetes para puertas
gruesas.
Posición para
orificio de
1-1/2" (38mm)
de diámetro.
1
ENSAMBLE DE
CILÍNDRO EXTERIOR
MANILLA
FALSA
TUERCA
TORNILLO
PARA
TORNILLO
MADERA
PARA METAL
8
4
7
4
6
5
Unidad De
Revestimiento
Del Pomo
Mas Grande
D.
Instalando el ensamble del cilíndro
exterior.
E.
Instale el ensamble interior con los
tornillos .
