NÁVOD K OBSLUZE / INSTRUCTION MANUAL
WSB3-20
Před instalací přístroje a před jeho uvedením do provozu se seznamte důkladně s
montážním návodem k použití a instalační příručkou systému iNELS3. Návod na použití
je určen pro montáž přístroje a pro uživatele zařízení. Návod je součástí dokumentace
elektroinstalace, a také ke stáhnutí na webové stránce www.inels.cz. Pozor, nebezpečí
úrazu elektrickým proudem! Montáž a připojení mohou provádět pouze pracovníci s příslušnou
odbornou elektrokvalifi kací při dodržení platných předpisů. Nedotýkejte se částí přístroje, které
jsou pod napětím. Nebezpečí ohrožení života. Při montáži, údržbě, úpravách a opravách je nutné
dodržet bezpečnostní předpisy, normy, směrnice a odborná ustanovení pro práci s elektrickým
zařízením. Před zahájením práce na přístroji je nutné, aby všechny vodiče, připojené díly a svorky byly
bez napětí. Tento návod obsahuje jen všeobecné pokyny, které musí být aplikovány v rámci dané
instalace. V rámci kontroly a údržby pravidelně kontrolujte (při vypnutém napájení) dotažení svorek.
Before the device is installed and operated, read this instruction manual carefully and
with full understanding and Installation Guide System iNELS3. The instruction manual
is designated for mounting the device and for the user of such device. It has to be
attached to electro-installation documentation. The instruction manual can be also
found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting
and connection can be done only by a professional with an adequate electrical qualifi cation, and
all has to be done while observing valid regulations. Do not touch parts of the device that are
energized. Danger of life-threat! While mounting, servicing, executing any changes, and repairing
it is essential to observe safety regulations, norms, directives and special regulations for working
with electrical equipment. Before you start working with the device, it is essential to have all
wires, connected parts, and terminals de-energized. This instruction manual contains only general
directions which need to be applied in a particular installation. In the course of inspections and
maintenance, always check (while de-energized) if terminals are tightened.
Charakteristika / Characteristics
- Nástěnné ovladače s krátkocestným ovládáním řady WSB3 jsou základním a
nejčastěji používaným prvkem (ovladačem) v systému iNELS.
- Vestavěné mikrotlačítka s nízkým zdvihem nabízí elegantní a příjemné ovládání.
- Indikační dvoubarevná LED v každé kolébce ovladače může signalizovat stav
ovládaného spotřebiče, ale také stav libovolného senzoru nebo aktoru v systému.
- Ovladače jsou dodávány jako dvoukanálové (WSB3-20) nebo čtyřkanálové
(WSB3-40).
- Všechny varianty jsou v rozměru základního modulu vypínače (85.6 x 85.6 nebo
94 x 94mm) řady přístrojů LOGUS
klasickými přístroji této řady.
- Každý ovladač je vybaven integrovaným teplotním senzorem. Dále je vybaven
dvěma analogově digitálními vstupy (AIN / DIN), které lze využít pro připojení
dvou bezpotenciálových kontaktů nebo jednoho externího teplotního senzoru
TC/TZ (např. pro měření teploty podlahy).
- Výhodou oproti standardním tlačítkům/vypínačům je úspora místa, signalizace
stavu libovolného výstupu systému, možnost měřit teplotu a také možnost
připojení externích tlačítek nebo detektorů.
- Každý kanál (tlačítko) může ovládat kterýkoliv aktor (spotřebič) v systému. Dále
lze také přiřadit každému tlačítku různou funkci a nebo makro (sestava funkcí).
Je tedy možné jedním tlačítkem ovládat několik spotřebičů zároveň.
- Každé tlačítko (kanál) může mít například při ovládání osvětlení přiřazeny další
funkční režimy:
a) Klasický vypínač:
- horní tlačítko zapnuto, spodní tlačítko vypnuto
b) Tlačítkový ovladač (impulsní relé):
- jedním stiskem zapnuto, druhý stiskem vypnuto
c) Stmívač:
- krátké stisky – zapnuto/vypnuto,
d) Časový spínač:
- po stisku zapnuto, po nastaveném čase automaticky vypne
e) Nastavení světelných scén – např. pro sledování TV :
- žaluzie zatáhnout
- hlavní světlo 30% intenzity
- lampičky na stěnách 50% intenzity.
- WSB3 jsou designově koncipovány do řady přístrojů LOGUS
montáž do instalační krabice.
WSB3-40
90
a dají se tedy kombinovat do vícerámečků s
90
a jsou určeny pro
Nástěnné ovladače s krátkocestným ovládáním
CZ
EN
Wall buttons with speed dial control

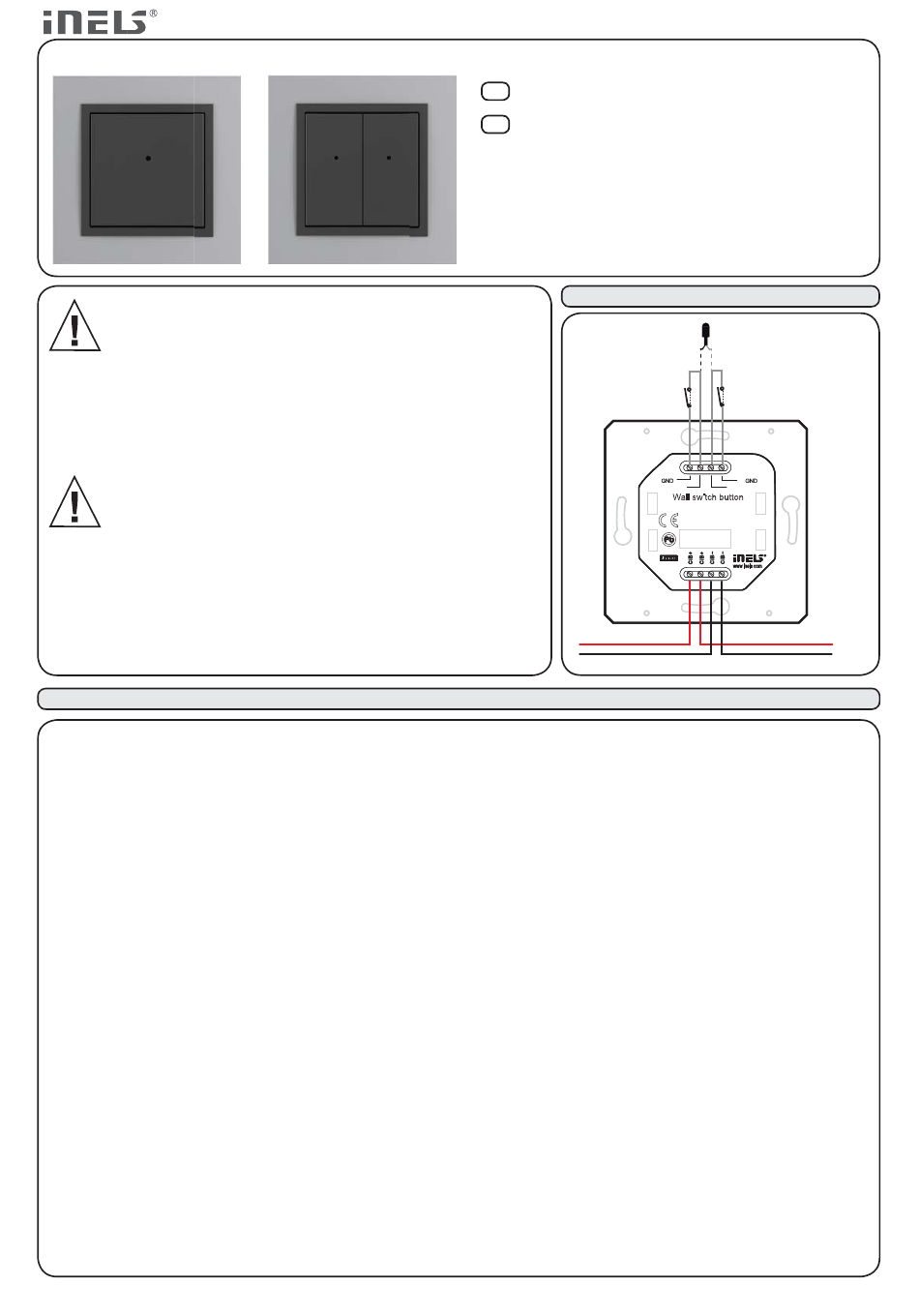

Zapojení / Connection
- Wall controllers with low-upstroke control (line) WSB3 are the main and most
frequently used units (controller) in the iNELS system.
- Built-in micro-buttons with low upstroke off er elegant and easy control.
- Two-colored indication LED, located in each position of controller, can signal
status of controlled appliance, and also status of any sensor or actuator in the
system.
- Controllers are designed as two-channel (WSB3-20) or four-channel (WSB3-40).
- All versions are in the same dimension as a basic modular wall-switch (94x94
90
mm), in LOGUS
design and can be combined into multiframes with other
devices of this line.
- Each controller is equipped with a temperature sensor. It is also equipped
with two analog / digital inputs (AIN/DIN), which can be used to connect
two potentialless contacts or one external temperature sensor TC/TZ (e.g. for
measuring fl oor temperature).
- Advantages over conventional switches / buttons include space saving,
signaling of any output system, the ability to measure temperature and the
possibility to connect external buttons or detectors.
- Each channel (button) can control any actuator (appliance) in the system. It is
also possible to program various functions or macro function (set of functions)
to each button. Allowing you to control several appliances with one button
simultaneously.
- Each button (fold) can have diff erent functional modes beside lighting control:
a) Classic wall switch:
- upper button ON, bottom button OFF.
b) Button controller (impulse relay):
- fi rst press ON, second press OFF.
c) Dimmer:
- short press – ON/OFF.
d) Time switch:
- ON after press, automatically OFF after set time.
e) Setting light scenes – for example: for watching TV:
- shutters down
- main light 30% intensity
- wall lamps 50% intensity.
90
- WSB3 in LOGUS
design is designed for mounting into an installation box.
3234; 3233-02-019/2014 Rev.: 0
teplotní senzor /
temperature sensor TC/TZ
AIN1/DIN1
AIN1/DIN1
AIN2/DIN2
AIN2/DIN2
Wall switch button
WSB3
+
CIB
-
CIB
