iNels RFSAI-161B Manual

Automatic light control

Advertisement

Quick Links

RFSAI-161B
Automatic light control
EN
Automatické ovládání světel
CZ

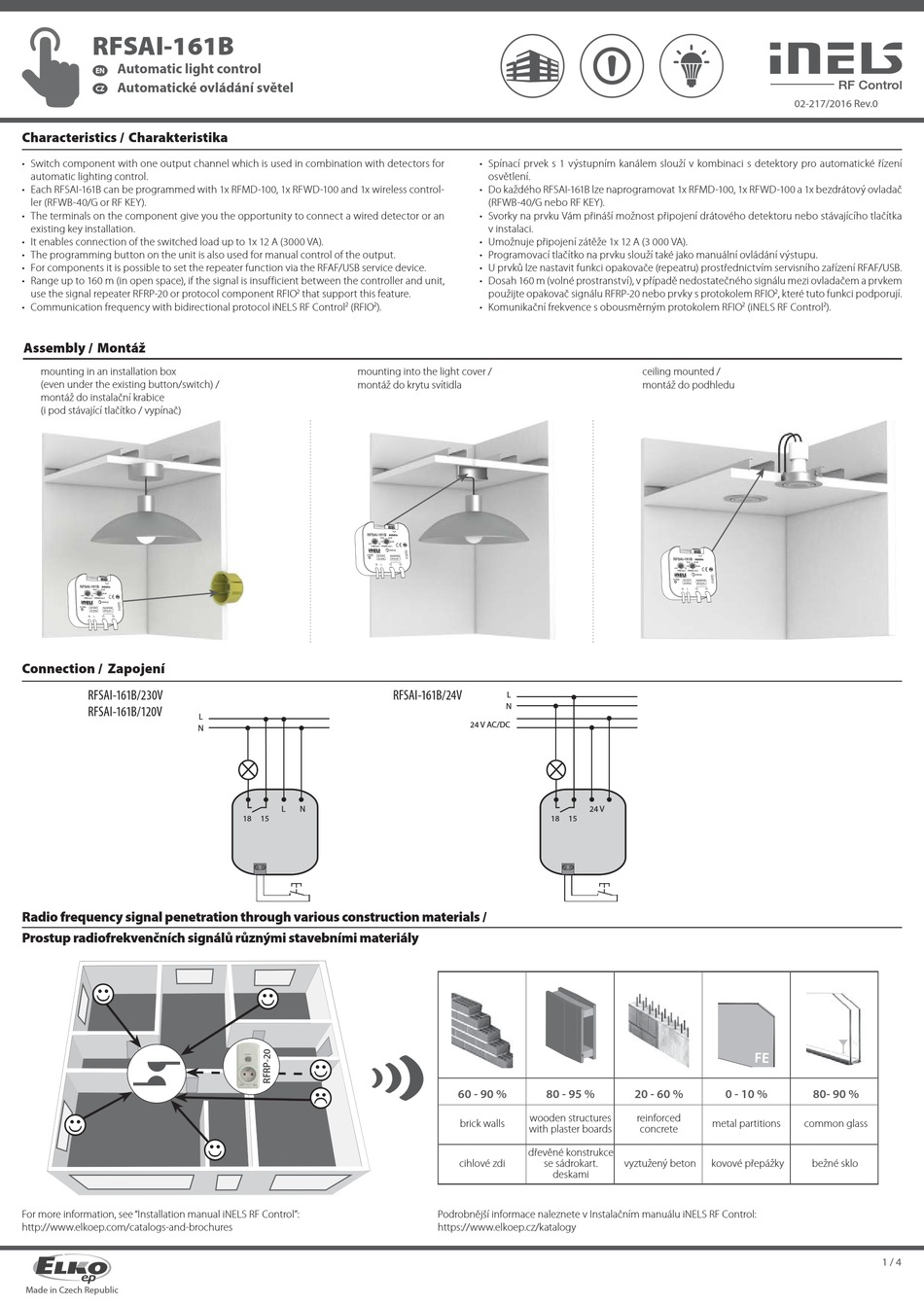

Characteristics /

Charakteristika
• Switch component with one output channel which is used in combination with detectors for
automatic lighting control.
• Each RFSAI-161B can be programmed with 1x RFMD-100, 1x RFWD-100 and 1x wireless control-
ler (RFWB-40/G or RF KEY).
• The terminals on the component give you the opportunity to connect a wired detector or an
existing key installation.
• It enables connection of the switched load up to 1x 12 A (3000 VA).
• The programming button on the unit is also used for manual control of the output.
• For components it is possible to set the repeater function via the RFAF/USB service device.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control

Assembly /

Montáž
mounting in an installation box
(even under the existing button/switch) /
montáž do instalační krabice
(i pod stávající tlačítko / vypínač)

Connection /

Zapojení
RFSAI-161B/230V
RFSAI-161B/120V

Radio frequency signal penetration through various construction materials /

Prostup radiofrekvenčních signálů různými stavebními materiály
For more information, see "Installation manual iNELS RF Control":
http://www.elkoep.com/catalogs-and-brochures
Made in Czech Republic
2
that support this feature.
2
(RFIO
mounting into the light cover /
montáž do krytu svítidla
L
N
L
N
18
15
• Spínací prvek s 1 výstupním kanálem slouží v kombinaci s detektory pro automatické řízení
osvětlení.
• Do každého RFSAI-161B lze naprogramovat 1x RFMD-100, 1x RFWD-100 a 1x bezdrátový ovladač
(RFWB-40/G nebo RF KEY).
• Svorky na prvku Vám přináší možnost připojení drátového detektoru nebo stávajícího tlačítka
v instalaci.
• Umožnuje připojení zátěže 1x 12 A (3 000 VA).
• Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu.
• U prvků lze nastavit funkci opakovače (repeatru) prostřednictvím servisního zařízení RFAF/USB.
• Dosah 160 m (volné prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem
použijte opakovač signálu RFRP-20 nebo prvky s protokolem RFIO
2
).
• Komunikační frekvence s obousměrným protokolem RFIO
RFSAI-161B/24V
L
N
24 V AC/DC
60 - 90 %
80 - 95 %
wooden structures
brick walls
with plaster boards
dřevěné konstrukce
cihlové zdi
se sádrokart.
Podrobnější informace naleznete v Instalačním manuálu iNELS RF Control:
https://www.elkoep.cz/katalogy
ceiling mounted /
montáž do podhledu
24 V
18
15
20 - 60 %
0 - 10 %
reinforced
metal partitions
concrete
vyztužený beton
kovové přepážky
deskami
02-217/2016 Rev.0
2
, které tuto funkci podporují.
2
(iNELS RF Control
2
).
80- 90 %
common glass
bežné sklo
1 / 4
