iNels RF Touch-2/BE Quick Start Manual

RF Touch-2/BE, RF Touch-2/BR
Wireless touch unit
EN EN
Ovládací dotyková jednotka
CZ

Characteristics /

Charakteristika

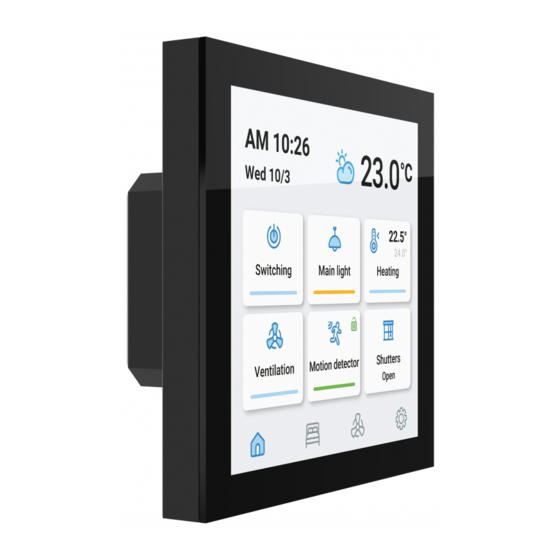

• RF Touch-2 touch control unit is a system element used for automatic and manual
control of switching, dimming, or blind elements and heating control elements
within the iNELS Wireless system.
• The control unit is available in two versions:
• RF Touch-2/BE – professional version powered via PoE, USB-C, or 10-30V DC
screwless terminals and communicating via Wi-Fi and LAN for connection in
new home installations, hotels, hospitals, and offi ce buildings
• RF Touch-2/BR – simpler version with powered via USB-C or 10-30V screwless
terminals and communicating via Wi-Fi for easy connection in renovated rooms
without having to connect to the local network
• Both versions communicate wirelessly with iNELS Wireless units using radio fre-
quency and allow up to 40 wireless element addresses and 30 detectors to be
connected in this way.
• RF Touch-2 touch unit also serves as a communication gateway, so besides direct
control via the 4" capacitive display, it allows communication with the system via
the iNELS app and provides connection to the iNELS Cloud.
• A great advantage of the unit is that it supports the MQTT protocol, thus allowing
controlling it via HomeKit, Home Assistant, and other Smart Home and professio-
nal BMS integrations.
• RT Touch-2 unit off ers a range of automatic functions that can be used even when
not connected to a local network, such as controlling heating modes, timers, light
scenes, and leaving buttons.
• RF Touch-2 features integrated temperature and humidity sensors for controlling
heating modes and a proximity sensor for non-contact lighting of the display.
• Innovative design allows for easy installation in a mounting box
Conection /
Zapojení
1
2
A
C
B
On the screen that appears
after you plug it in for the
fi rst time, press the START
WITH SETTINGS button,
which will take you to the
unit settings menu.
Na obrazovce, která se vám
objeví při prvním zapojení
stiskněte tlačítko START WITH
SETTINGS, která vás nasmě-
ruje do menu pro nastavení
jednotky.
• Ovládací dotyková jednotka RF Touch-2 je systémový prvek, který slouží k auto-
matickému a ručnímu ovládání spínacích, stmívacích či žaluziových prvků a prvků
pro ovládání topení v rámci systému iNELS Wireless.
• Ovládací jednotka je dostupná ve dvou verzích:
• RF Touch-2/BE – profesionální verze s napájením PoE, přes USB-C či bezšroubo-
vé svorky 10-30V DC a komunikací přes Wifi a LAN pro zapojení v nových do-
movních instalacích, hotelech, nemocnicích a kancelářských budovách
• RF Touch-2/BR – jednoduchá verze s napájením USB-C či bezšroubové svorky
10-30V a komunikací přes Wifi pro lehké zapojení v rekonstruovaných místnos-
tech bez nutnosti připojení do lokální sítě
• Obě verze komunikují s jednotkami systému iNELS Wireless bezdrátově s pomocí
radiové frekvence a umožnují tímto způsobem připojit až 40 adres bezdrátových
prvků a 30 detektorů.
• Dotyková jednotka RF Touch-2 slouží zároveň jako komunikační brána, takže
kromě přímého ovládání přes 4" kapacitní displej umožňuje komunikaci se systé-
mem přes aplikaci iNELS a zajišťuje připojení do iNELS Cloud.
• Velkou výhodou jednotky je podpora MQTT protokolu, který umožňuje její ovlá-
dání přes aplikace HomeKit, Home Assistant a jiné integrace v oblasti Smart Home
i profesionálních BMS integrací.
• Jednotka RT Touch-2 nabízí celou řadu automatických funkcí, využitelných i bez
připojení do lokální sítě, jako je ovládání topných režimů, časovačů, světelných
scén či odchodových tlačítek.
• RF Touch-2 má integrovaná čidla teploty, vlhkosti pro řízení topných režimů a či-
dlo přiblížení pro bezdotykové rozsvícení displeje.
• Inovativní konstrukce umožňuje jednoduchou instalaci do montážní krabice
Connect the RF Touch unit to the power supply.
You can use one of 3 ways:
A) LAN cable for Ethernet communication and passive PoE power supply (only
available with RF Touch-2/BE version)
B) Power supply via 10-30V DC screwless terminals
C) 5V power supply via USB-C
Zapojte jednotku RF Touch do napájení.
Můžete využít jednu ze 3 možností:
A) LAN kabel pro Ethernet komunikaci a pasivní PoE napájení (dostupené pou-
ze ve verzi RF Touch-2/BE)
B) Napájení přes bezšroubové svorky 10-30 V DC
C) Napájení 5V přes USB-C
3
2.
1 / 5
02-75/2023
Select the menu
language (1) and
press the conti-
nue button (2)
1.
Vyberte jazyk
menu (1.) a
stiskněte tlačítko
pokračovat (2.)
