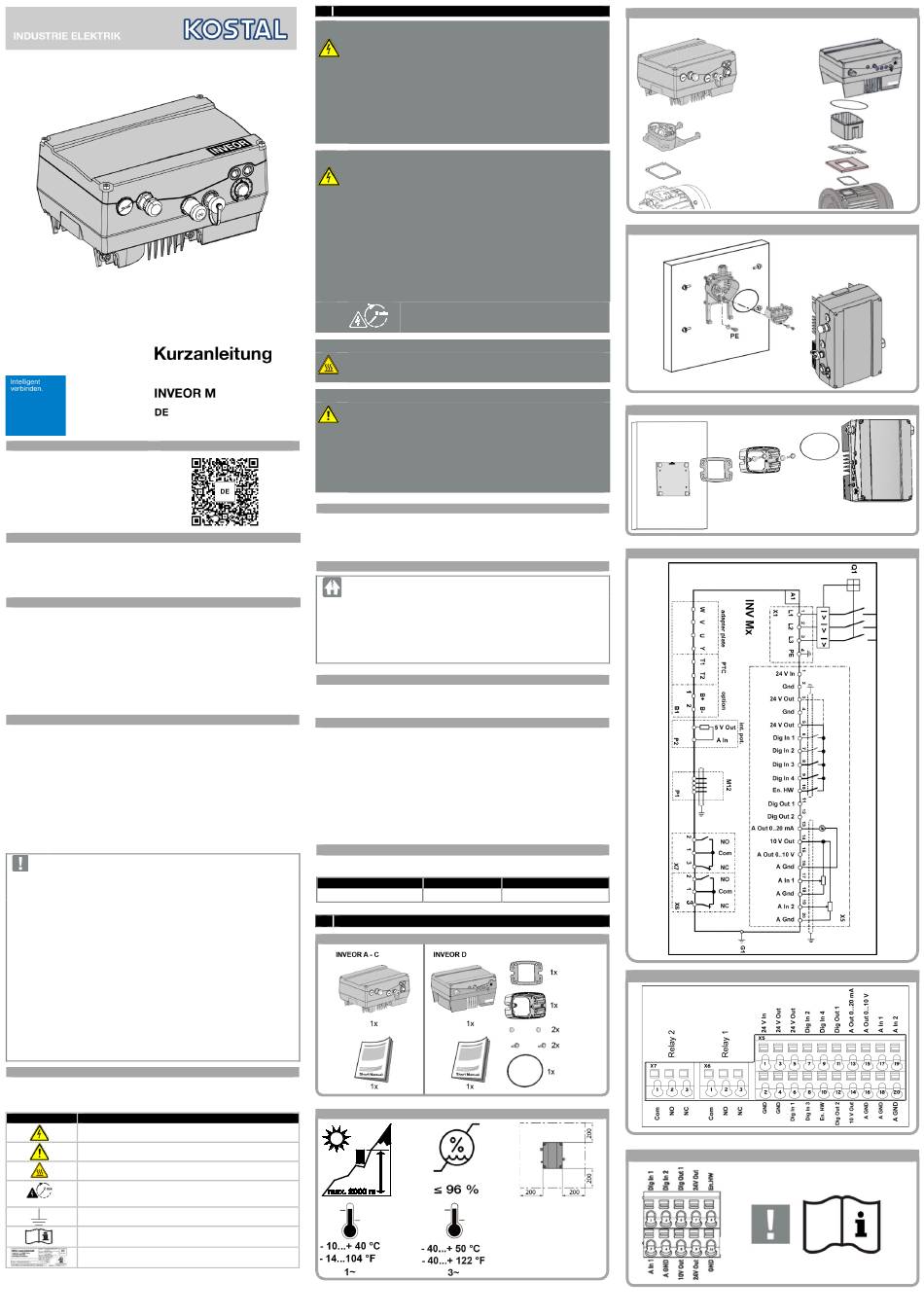

Bestimmungsgemäße Verwendung
Beim Antriebsregler INVEOR handelt es sich um ein Gerät für die Drehzahlregelung von Dreiphasen-
Drehstrommotoren. Vor Installation und Benutzung des INVEOR muss dieses Dokument gelesen
und
verstanden
worden
sein.
Verwenden
Sie
Bestimmungsgemäß. Das Gerät darf nur innerhalb des vorgesehenen Leistungsbereiches und unter
den zulässigen Umgebungsbedingungen verwendet werden. Der Antriebsregler ist nicht zum
Betrieb in explosionsgefährdeten Bereichen zugelassen. Der erlaubte Betriebsbereich, aller
Komponenten, muss jederzeit eingehalten werden. Setzen Sie das Produkt ausschließlich nach den
Angaben der ausführlichen Dokumentation
(siehe
http://www.kostal-industrie-elektrik.com/INVEOR_M_Antriebsregler) und gemäß der vor
Ort gültigen Normen und Richtlinien ein. Die in den technischen Daten gemachten Angaben sind
unbedingt einzuhalten.
Bei unsachgemäßer Verwendung können Schäden am Gerät und an anderen Sachwerten
entstehen. Der Antriebsregler darf nur für den vorgesehenen Verwendungszweck eingesetzt
werden.
WICHTIGE INFORMATION
Der Einsatz von Antriebsreglern in nicht ortsfesten Ausrüstungen gilt als außergewöhnliche
Umweltbedingung und ist nur nach den jeweils vor Ort gültigen Normen und Richtlinien
zulässig.
 Lassen Sie die Montage und Demontage nur von entsprechend qualifiziertem Personal
vornehmen.
 Setzen Sie nur Personal ein, das hinsichtlich Aufstellung, Installation, Inbetriebnahme und
Bedienung geschult ist.
 Nehmen Sie keine Änderungen am Antriebsregler vor.
 Beachten Sie Allgemeine und nationale Sicherheits- und Unfallverhütungsvorschriften
 Beim INVEOR können Berührungsströme > 3.5 mA auftreten.
Bringen Sie aus diesem Grund, gemäß DIN EN 61800-5-1, einen zusätzlichen
Schutzerdungsleiter mit demselben Querschnitt wie der ursprüngliche
Schutzerdungsleiter an. Die Möglichkeit zum Anschluss eines zweiten
Schutzerdungsleiters befindet sich unterhalb der Netzzuführung (mit Massesymbol
gekennzeichnet) an der Außenseite des Gerätes. Im Lieferumfang der Adapterplatte
befindet sich eine zum Anschluss geeignete M6 x 12 Schraube (Drehmoment 4,0 Nm).
 Beim Einsatz von Drehstrom-Frequenzumrichtern sind herkömmliche
FI-Schutzschalter vom Typ A, auch RCD (residual current-operated protective device)
genannt, zum Schutz vor direkter oder indirekter Berührung nicht zugelassen!
Der FI-Schutzschalter muss, gem. DIN VDE 0160 und EN 50178 ein allstromsensitiver
FI-Schutzschalter (RCD Typ B) sein!
Kennzeichnungen
Am Gehäuse des Antriebsreglers sind Schilder und Kennzeichnungen angebracht.
Diese Schilder und Kennzeichnungen dürfen nicht verändert oder entfernt werden.
Symbol
Bedeutung
Gefahr durch Stromschlag und elektrische Entladung
Gefahr
Verbrennungsgefahr
Gefahr durch Stromschlag und elektrische Entladung.
Nach dem Ausschalten zwei Minuten warten (Entladezeit der
Kondensatoren)
Zusätzlicher Erdanschluss
Betriebsanleitung beachten und lesen
Typenschild mit den wichtigsten technischen Daten und
Seriennummer
1
SICHERHEITSHINWEISE
GEFAHR!
LEBENSGEFAHR DURCH STROMSCHLAG UND ELEKTRISCHE ENTLADUNG!
TOD ODER SCHWERE VERLETZUNGEN
Im Antriebsregler liegen lebensgefährliche Spannungen an.
Nur eine Elektrofachkraft darf das Gerät öffnen und daran arbeiten.
Antriebsregler bei Montage, Wartung und Reparaturen immer spannungsfrei
schalten und gegen Wiedereinschalten sichern.
Folgende Klemmen können auch bei Motorstillstand gefährliche Spannungen
führen:
 Netzanschlussklemmen X1: L1, L2, L3
 Motoranschlussklemmen X2: U, V, W
 Anschlussklemmen X6, X7: Relaiskontakte Relais 1 und 2
 PTC-Anschlussklemmen T1 / T2
GEFAHR!
LEBENSGEFAHR DURCH STROMSCHLAG UND ELEKTRISCHE ENTLADUNG!
TOD ODER SCHWERE VERLETZUNGEN
Erden Sie das Gerät grundsätzlich nach DIN EN 61140; VDE 0140, NEC und
sonstigen einschlägigen Normen.
Der Antriebsregler muss vorschriftsmäßig zusammen mit dem Motor geerdet
werden. Andernfalls können Tod oder schwerwiegende Verletzungen die Folge
sein.
Sollten bei Montage der Adapterplatte keine Federelemente verwendet werden,
muss zur Herstellung einer korrekten Schutzleiterverbindung eine zusätzliche
Verbindung zwischen Motor und Antriebsregler hergestellt werden.
Nicht genutzte offene Kabelenden im Motoranschlusskasten müssen isoliert
werden.
Verwenden Sie geeignete Leitungsschutzschalter mit dem vorgeschriebenen
Nennstrom zwischen Netz und Antriebsregler.
Schadhafte Teile oder Bauteile grundsätzlich nur durch Originalteile ersetzen
VORSICHT!
VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN!
SCHWERE VERBRENNUNGEN DER HAUT DURCH HEISSE OBERFLÄCHEN!
Lassen Sie den Kühlkörper des Antriebsreglers ausreichend abkühlen.
GEFAHR!
LEBENSGEFARH DURCH WIEDER ANLAUFENDE MOTOREN UND
UMLAUFENDE MECHANISCHE TEILE!
DOC02273099-0000
TOD ODER SCHWERE VERLETZUNGEN!
Das Nichtbeachten kann zum Tod, schweren Körperverletzungen oder
erheblichem Sachschaden führen!
Bestimmte Parametereinstellungen und das Ändern von
Parametereinstellungen während des Betriebes können bewirken, dass der
Antriebsregler INVEOR nach einem Ausfall der Versorgungsspannung
automatisch wieder anläuft, bzw. dass es zu unerwünschten Veränderungen
des Betriebsverhaltens kommt.
Montagefläche und nähere Umgebung (nur bei Wandmontage)
Die Montagefläche und deren nähere Umgebung müssen folgende Eigenschaften aufweisen:
Ortsfest, senkrecht, eben, nicht leicht entflammbar, nicht dauerhaft vibrierend.
Die Montagefläche muss Halt für Befestigungsschrauben bieten.
Transport und Lagerung
that
they
can
be
freely
used.
Sachschäden möglich
Beschädigungsgefahr des Antriebsreglers!
Gefahr der Beschädigung des Antriebsreglers durch nicht sachgerechten Transport,
Lagerung, Aufstellung und Montage!
Transportieren Sie den Antriebsregler generell sachgerecht in der Originalverpackung auf
einer Palette.
Lagern Sie den Antriebsregler grundsätzlich Fachgerecht.
Lassen Sie die Aufstellung und Montage nur von qualifiziertem Personal vornehmen.
Vollständige Betriebsanleitung
Eine ausführliche Betriebsanleitung zum INVEOR Antriebsregler finden Sie im Internet unter
http://www.kostal-industrie-elektrik.com/INVEOR_M_Antriebsregler.
EU-Konformitätserklärung
Die Firma KOSTAL Industrie Elektrik GmbH erklärt hiermit, dass sich die in diesem Dokument
beschrieben Antriebsregler mit den grundlegenden Anforderungen und anderen relevanten
den
Antriebsregler
grundsätzlich
Bestimmungen der unter den genannten Richtlinien in Übereinstimmung befinden.
Richtlinie 2014/30/EU (Elektromagnetische Verträglichkeit, EMV)
Richtlinie 2014/35/EU (Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb
bestimmter Spannungsgrenzen auf dem Markt – kurz: Niederspannungsrichtlinie)
Richtlinie 2011/65/EU (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro-
und Elektronikgeräten – kurz: RoHS-Richtlinie)
Eine ausführliche EU-Konformitätserklärung finden Sie im Internet unter
http://www.kostal-industrie-elektrik.com/de-DE/Download/Antriebstechnik
Kontaktdaten und Service
Bei technischen Fragen, wenden Sie sich bitte an unsere Service Hotline.
Land
Deutschland und andere Länder
2
