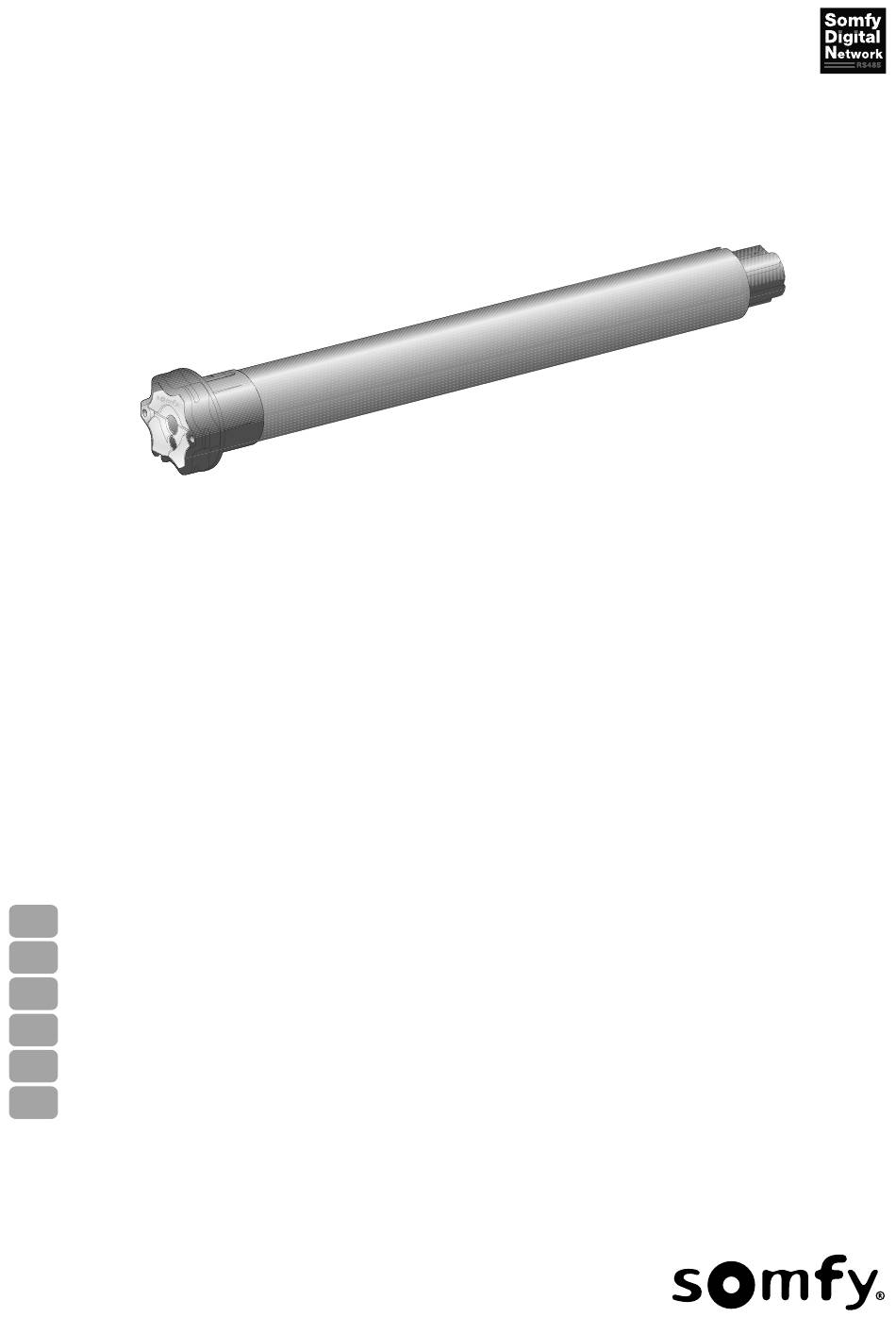

  • Page 1 Sonesse 50 RS485 Instructions Notice Manual Guia Anleitung Manuale...

  • Page 2: Table Of Contents

    Any use outside the fields of application is prohibited, in particular: The Sonesse 50 drive is not designed for outdoor awnings (e.g. outdoor vertical blinds, roller shutters, etc.) Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 3: Liability

    Safety instructions document must also be observed. The Sonesse 50 drive must be installed by a drive and home automation professional, accord- ing to instructions from Somfy and the regulations applicable in the country in which it is commissioned.

  • Page 4: Wiring

    230V -50 Hz Blue Brown Yellow/ Green 220V -60 Hz 3 x 1,5 120V -60 Hz White Black Green 100V - 3 3 x x 0.75 0.75 mm 50/60Hz Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.
  • Page 5 7: Not connected** 4: GND 4: Not connected** 8: GND * Power out specification : 7.5V /30 mA max. ** If connected, the motor can be damaged. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 6: Commissioning

    The motorised product is com- Increase the play between the brackets pressed between the brackets The tube contains swarf and Clean the roller tube. screws. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 7: Use And Maintenance

    Connector Somfy limited, Yeadon LS19 7ZA UK hereby declares that the drive covered by these instructions when marked for input voltage 230V~50Hz and used as intended according to these instructions, is in compliance with UK legislation of Machinery safety regulations S.I.2008 N°1597.

  • Page 8: Notice Originale

    La motorisation Sonesse 50 n’est pas conçue pour être utilisée avec un ressort de compensation. La motorisation Sonesse 50 n’est pas conçue pour les applications d’extérieur (ex: stores verticaux d’exté- rieur, volets roulants, ...) Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 9: Responsabilité

    3) Pour les tubes d’enroulement lisses à l’intérieur, découper une encoche selon les cotes suivantes : d = 4 mm / 0.16 In ; e = 28 mm / 1.1 In. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 10: Câblage

    Connecter la motorisation selon les informations du tableau ci-dessous : Neutre Phase Terre 230V-50Hz Bleu Marron Jaune/ 3 x 1,5 Vert 220V-60Hz 120V-60Hz Blanc Noir Vert 3 3 x x 0.75 0.75 mm 100V - 50/60Hz Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.
  • Page 11 7 : non connecté** 4 : masse 4 : non connecté** 8 : masse * Spécification de la sortie d’alimentation : 7.5V /30 mA max. ** Si connecté, le moteur peu être endommagé. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 12: Mise En Service

    Le produit motorisé est comprimé Ajouter du jeu au niveau des supports entre les supports Des copeaux, des vis sont dans le Nettoyer le tube d’enroulement. tube. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 13: Utilisation Et Maintenance

    Connecteur Par la présente, Somfy Activités SA, F-74300 CLUSES déclare en tant que fabricant que la motorisation couverte par ces instructions, marquée pour être alimentée en 230V~50Hz et utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles des Directives Européennes applicables et en particulier de la Directive Machine 2006/42/EC et de la Directive CEM 2014/30/EU.

  • Page 14: Responsabilidad

    Se prohíbe cualquier uso fuera del ámbito de aplicación, en particular: El motor Sonesse 50 no se ha diseñado para ser utilizado con persianas o toldos de exterior (ej.: toldos verticales o persianas enrollables de exterior, etc.). Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 15: Responsabilidad

    Para resolver cualquier duda que pudiera surgir durante la instalación del motor Sonesse 50 o para obtener información adicional, póngase en contacto con uno de los agentes de Somfy o visite la página web www.somfy.com.

  • Page 16: Cableado

    Ama- rillo/ 220 V-60 Hz Verde 3 x 1,5 120 V-60 Hz Blanco Negro Verde 3 3 x x 0.75 0.75 mm 100 V - 50/60 Hz Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.
  • Page 17 3: No conectado** 7: No conectado** 4: TIERRA 4: No conectado** 8: TIERRA *Especificación de suministro eléctrico desconectado: 7,5 V/30 mA máx. **Si está conectado, puede dañarse el motor. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 18: Puesta En Marcha

    El producto automatizado ha quedado Agregue algo de holgura en los soportes. comprimido entre los soportes. Hay virutas o tornillos dentro del tubo. Limpie el tubo de enrollamiento. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 19: Uso Y Mantenimiento

    Conector En virtud del presente documento, Somfy Activités SA, F-74300 CLUSES declara que, en tanto que fabricante de la motorización que cubren estas instrucciones, marcada para recibir alimentación a 230 V~50 Hz y utilizada tal y como se indica en las mismas, es conforme a las exigencias básicas de las Directivas europeas aplicables y, en particular, la Directiva de máquinas 2006/42/CE y la...

  • Page 20: Área De Aplicação E Responsabilidade

    Qualquer utilização fora desta área de aplicação é proibida, particularmente: O motor Sonesse 50 não foi concebido para estores de exterior (p. ex., estores verticais de exterior, estores, etc.) Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 21: Responsabilidade

    Instruções de segurança. O motor Sonesse 50 deve ser instalado por um profissional da motorização e da automatiza- ção do lar, em conformidade com as instruções da Somfy e a regulamentação do país no qual é instalado.

  • Page 22: Cablagem

    Fase Terra 230V-50Hz Azul Castanho Amarelo/ Verde 220V-60Hz 3 x 1,5 120V-60Hz Branco Preto Verde 100 V - 50/60 Hz 3 3 x x 0.75 0.75 mm Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.
  • Page 23 7: Não ligado** 4: TERRA 4: Não ligado** 8: TERRA * Especificação da saída de alimentação: 7,5V /30 mA máx. ** Se conectado, o motor pode ser danificado. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 24: Colocação Em Serviço

    O produto electrificado está comprimido Adicionar folga ao nível dos suportes entre os suportes Há aparas ou parafusos dentro do tubo. Limpar o tubo de enrolamento. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 25: Utilização E Manutenção

    Classe I Conector Pela presente, a Somfy Activités SA, F-74300 CLUSES declara que o motor abrangido por estas instruções, marcado para ser alimentado a 230V~50Hz e utilizado como indicado nas mesmas, está conforme as exigências essenciais das Directivas Europeias aplicáveis e, em particular, da Directiva de Máquinas 2006/42/CE e da Directiva CEM 2014/30/UE.

  • Page 26: Anwendungsbereich Und Haftung

    Jede nicht bestimmungsgemäße Verwendung ist untersagt. Hierzu zählen insbesondere: Der Antrieb Sonesse 50 ist nicht für den Betrieb mit außen installierten Sonnenschutzprodukten bestimmt (z. B. Außen-Vertikalstores, -Rollläden usw.) Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 27: Haftung

    Hinweise im beiliegenden Dokument Sicherheitshinweise. Die Installation des Antriebs Sonesse 50 muss von einem Fachmann für Gebäudeautomation unter Einhaltung der Anweisungen von Somfy und der am Ort der Inbetriebnahme geltenden Vorschriften vorgenommen werden. Jede Nutzung des Antriebs Sonesse 50 zu Zwecken, die über den im vorliegenden Dokument beschriebenen Anwendungsbereich hinausgehen, ist untersagt.

  • Page 28: Verkabelung

    Schließen Sie den Antrieb gemäß den Angaben in unten stehender Tabelle an: Neutralleiter Phase Schutzleiter 230V-50Hz Blau Braun Gelb/Grün 3 x 1,5 220V-60Hz 120V-60Hz Weiß Schwarz Grün 3 3 x x 0.75 0.75 mm 100V - 50/60Hz Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.
  • Page 29 7: Nicht verbunden** 4: ERDE 4: Nicht verbunden** 8: ERDE * Technische Daten des Spannungsausgangs: 7,5 V / max. 30 mA ** Beim Anschluss kann der Antrieb beschädigt werden. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 30: Inbetriebnahme

    Der Behang wird zwischen den Lagern Passen Sie das Spiel an den Lagern an. eingezwängt. In der Welle befinden sich Späne oder lose Reinigen Sie die Welle. Schrauben. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 31: Anwendung Und Wartung

    Klasse I Steckverbinder Somfy Activités SA, F-74300 CLUSES (Frankreich), erklärt hiermit als Hersteller, dass der in dieser Anleitung beschriebene Antrieb bei bestimmungsgemäßem Einsatz und angeschlossen gemäß Kennzeichnung an eine 230  V / 50  Hz-Stromversorgung die grundlegenden Anforderungen der geltenden europäischen Richtlinien und insbesondere der Maschinenrichtlinie 2006/42/EG sowie der EMV-Richtlinie 2014/30/EU erfüllt.

  • Page 32: Manuale Originale

    Ogni utilizzo per scopi diversi dal settore di applicazione è vietato, in particolare: La motorizzazione Sonesse 50 non è progettata per le tende da esterno (ad es. tende verticali da esterno, tapparelle, ecc.) Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 33: Responsabilità

    Istruzioni di sicurezza. La motorizzazione Sonesse 50 deve essere installata da un professionista della motorizzazione e dell'automazione d'interni, secondo le istruzioni fornite da Somfy e le normative vigenti nel paese d'installazione e messa in servizio.

  • Page 34: Cablaggio

    Collegare la motorizzazione come indicato nella tabella riportata in basso: Neutro Fase Terra 230V-50Hz Marrone Giallo/ Verde 220V-60Hz 3 x 1,5 120V-60Hz Bianco Nero Verde 100V - 50/60Hz 3 3 x x 0.75 0.75 mm Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.
  • Page 35 7: Non collegato** 4: Comune 4: Non collegato** 8: Comune * Specifiche corrente in uscita: 7.5V /30 mA max. ** Se collegato, il motore può essere danneggiato. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 36: Messa In Servizio

    Il prodotto motorizzato è Allentare il gioco al livello dei supporti compresso tra i supporti Ci sono trucioli o viti nel tubo. Pulire il tubo di avvolgimento. Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.

  • Page 37: Uso E Manutenzione

    Classe I Connettore Con la presente, Somfy Activités SA, F-74300 CLUSES dichiara, in qualità di produttore, che la motorizzazione coperta da queste istruzioni, contrassegnata per essere alimentata a 230V~50Hz e per essere utilizzata come indicato nelle presenti istruzioni, è conforme ai requisiti essenziali delle Direttive Europee applicabili e, in particolare, della Direttiva Macchina 2006/42/CE e della Direttiva CEM 2014/30/UE.
  • Page 38 Seleccione a posição definida (1 to 16) com os botões Die Voreinstellungsposition (1 bis 16) mit dem Tasten wählen. Selezionare la posizione preregolata (1 - 16) con i pulsanti Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.
  • Page 39 BACK Product CALIBRATION SET CALIBRATION movement X5 SETTING OK TO CONFIRM BACK FACTORY MODE BACK TO FACTORY? PRODUCT RESET MOTOR RESET OK TO CONFIRM PRESS OK BACK Copyright © 2021 - 2022 Somfy Activités SA, Société Anonyme. All rights reserved.
