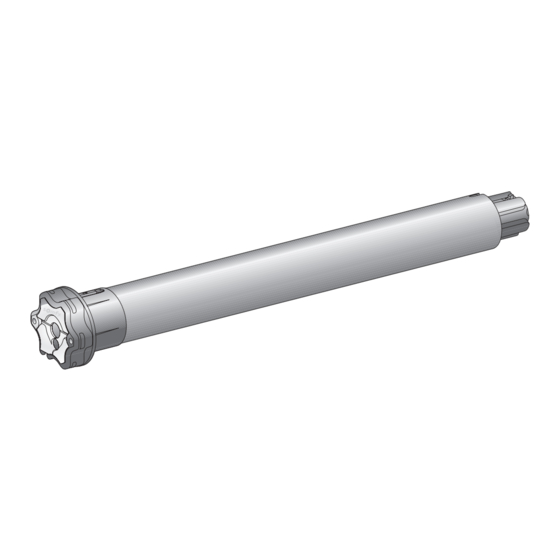

Sonesse Ultra 50 RS485
Instructions
EN
Notice
FR
Manuale
IT
Manual
ES
说明
ZH

Advertisement

Table of Contents
loading

Related Manuals for SOMFY Sonesse Ultra 50 RS485

Summary of Contents for SOMFY Sonesse Ultra 50 RS485

  • Page 1 Sonesse Ultra 50 RS485 Instructions Notice Manuale Manual 说明...

  • Page 3: Table Of Contents

    ORIGINAL GUIDE These instructions applies to all Sonesse Ultra 50 RS485 motor irrespective of torque and speed variations. Content 1. Prerequisite information 3. Use and maintenance 1.1 Fields of application 3.1. Control function 1.2 liability 3.2. Tips and recommendations for use 7 2.

  • Page 4: Liability

    Any After-Sales Service operation on the motor must be performed by a motor and home automation professional. If in doubt when installing the motor, or to obtain additional information, contact a Somfy adviser or go to the website www.somfy.com.

  • Page 5: Wiring

    Leave the motor power supply cable accessible: it must be possible to replace it easily. Switch off the power supply. Connect the motor according to the information in the table below: Neutral Live Earth 120V-60Hz White Black Green Copyright © 2015 Somfy SAS. All rights reserved.
  • Page 6 3: Not connected** 3: Not connected** 7: Not connected** 4: GND 4: Not connected** 8: GND * Power out specification : 7.5V /30 mA max. ** If connected, the motor can be damaged. Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 7: Commissioning

    Connect the RS485 SETTING TOOL to the motor switch on and follow the instruction on the RS485 SETTING TOOL (P34). 2.4. tIPs and reCommendatIons for InstallatIon 2.4.1. questions about the sonesse Ultra 50 rs485? Observations Possible causes Solutions Check the wiring and modify it if The wiring is incorrect.

  • Page 8: Use And Maintenance

    3. Use and maIntenanCe This motor is maintenance-free For the safety of goods and people, Somfy motors are equipped with thermal protection  that will trigger the motor stops in the event of overheating. Repeated activation of this protection can degrade motor performance.
  • Page 9 2.3. Mise en service 2.4. Astuces et conseils d’installation La motorisation Sonesse Ultra 50 RS485 a été développée pour répondre au besoin de moto- risation des stores d’intérieur. Elle apporte confort et bien être à l’utilisateur grâce à son faible niveau acoustique.

  • Page 10: Responsabilité

    Sonesse Ultra 50 doit être installée par un professionnel de la motorisation et de l’automatisation de l’habitat, conformément aux instructions de Somfy et à la régle- mentation applicable dans le pays de mise en service.

  • Page 11: Câblage

    Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé  facilement. Couper l’alimentation secteur. Connecter la motorisation selon les informations du tableau ci-dessous : Neutre Phase Terre 120V-60Hz Blanc Noir Vert Copyright © 2014 Somfy SAS. All rights reserved.
  • Page 12 3: Non connecté** 7: Non connecté** 4: GND 4: Non connecté** 8: GND * Spécificitée de la sortie d’alimentation : 7.5V /30 mA max. ** Si connecté, le moteur peu être endommagé. Copyright © 2014 Somfy SAS. All rights reserved.

  • Page 13: Mise En Service

    Connecter le RS485 SETTING TOOL au connec- teur du moteur et suivre les instructions sur le RS485 SETTING TOOL (P34). 2.4. aStUceS et conSeilS D’inStallation 2.4.1. Questions sur le Sonesse Ultra 50 rS485? Constats Causes possibles Solutions Contrôler le câblage et le modifier si Le câblage est incorrect.

  • Page 14: Utilisation Et Maintenance

    3. UtiliSation et maintenance Cette motorisation ne nécessite pas d’opération de maintenance Pour la sécurité des biens et des personnes, les moteurs Somfy sont équipés d’une  protection thermique qui va déclencher l’arrêt du moteur en cas de surchauffe. Déclenchée de façon répétée, cette protection peut dégrader les performances du moteur.

  • Page 15: Informazioni Preliminari

    2.4. Consigli e raccomandazioni per l'installazione La motorizzazione Sonesse Ultra 50 RS485 è stata sviluppata per l'uso in ambienti interni. La sua acustica di basso livello favorisce il comfort e il benessere dell'utente. Per ulteriori informazioni e per ottimizzare le prestazioni acustiche del vostro dispositivo per interno, non esitate a contattare un interlocutore Somfy.

  • Page 16: Responsabilità

    Istruzioni di sicurezza. la motorizzazione deve essere installata da un professionista della motorizzazione e dell'automazione d'interni, conformemente alle istruzioni di Somfy e alle normative applicabili nel paese di messa in servizio. Ogni utilizzo della motorizzazione al di fuori dell'ambito di applicazione descritto sopra è vietato. Esso escluderebbe, così...

  • Page 17: Cablaggio

     Lasciare libero l'accesso al cavo d'alimentazione della motorizzazione: deve poter essere sostituito facilmente. Togliere tensione. Connettere il motore seguendo le indicazioni della tabella seguente: Neutro Fase Terra 120V-60Hz Bianco Nero Verde Copyright © 2014 Somfy SAS. All rights reserved.
  • Page 18 3: Non collegato** 3: Non collegato** 7: Non collegato** 4: Comune 4: Non collegato** 8: Comune * Specifiche corrente in uscita: 7.5V /30 mA max. ** Se collegato, il motore può essere danneggiato. Copyright © 2014 Somfy SAS. All rights reserved.

  • Page 19: Messa In Servizio

    SETTING TOOL rif.:9017142A Collegare l'RS485 SETTING TOOL all'accensione del motore e seguire le istruzioni riportate nell'RS485 SETTING TOOL (P34). 2.4. conSIglI e raccomandazIonI 2.4.1. domande su Sonesse Ultra 50 rS485? Constatazioni Possibili cause Soluzioni Controllare il cablaggio e modificarlo, Il cablaggio non è corretto.

  • Page 20: Uso E Manutenzione

    3. USo e manUtenzIone Questa motorizzazione non necessita di alcuna manutenzione Per la sicurezza di beni e persone, i motori Somfy sono dotati di una protezione termica che  provoca l'arresto del motore in caso di surriscaldamento. L'attivazione ripetuta di questa protezione può ridurre le prestazioni del motore.
  • Page 21 2.4. Trucos y consejos de instalación6 El motor Sonesse Ultra 50 RS485 se ha desarrollado para usarlo en espacios interiores. Gracias a su bajo nivel acústico, aporta confort y bienestar al usuario. Para obtener más información y optimizar el rendimiento acústico de su aplicación de interior, no dude en ponerse en contacto con uno de los agentes de Somfy.

  • Page 22: Responsabilidad

    Para resolver cualquier duda que pudiera surgir durante la instalación del motor o para obtener información adicional, póngase en contacto con uno de los agentes de Somfy o visite la página web www.somfy.com. Λ...

  • Page 23: Cableado

    Deje el cable de alimentación del motor de manera que resulte accesible: se debe poder  sustituir fácilmente. Corte la alimentación eléctrica. Conecte el motor según la información de la siguiente tabla: Neutro Fase Tierra 120 V-60 Blanco Negro Verde Copyright © 2014 Somfy SAS. All rights reserved.
  • Page 24 3: No conectado** 3: No conectado** 7: No conectado** 4: TIERRA 4: No conectado** 8: TIERRA *Especificación de suministro eléctrico desconectado: 7,5 V/30 mA máx. **Si está conectado, puede dañarse el motor. Copyright © 2014 Somfy SAS. All rights reserved.

  • Page 25: Puesta En Marcha

    Conecte la RS485 SETTING TOOL al motor, enciéndala y siga las instrucciones de la RS485 SETTING TOOL (P34). 2.4. trUCos y Consejos de instalaCión 2.4.1. ¿alguna pregunta sobre el sonesse Ultra 50 rs485? Problemas Posibles causas Soluciones Verifique el cableado y modifíquelo si es El cableado es incorrecto.

  • Page 26: Uso Y Mantenimiento

    3. Uso y mantenimiento Este motor no requiere ninguna operación de mantenimiento. Por seguridad de los productos y las personas, los motores Somfy están equipados con  una protección térmica que activará la parada del motor en caso de que se produzca un recalentamiento.
  • Page 27 2.3. 调试 2.4. 安装提示和建议 Sonesse Ultra 50 RS485 电机专为室内应用而开发。 其安静运行特性可确保用户的舒适和健康。 如需了解更多信息，或优化您室内应用的噪音效果，请与 Somfy 联系。 1. 前提条件信息 1.1 适用范围 Sonesse 50 电机设计用于驱动室内应用（卷帘和投影屏幕）。 Sonesse 50 电机设计用于驱动多条带卷帘。 Sonesse 50 电机设计用于同时驱动通过中间支架相互连接的多个卷帘。 Sonesse 50 电机并非设计与补偿弹簧搭配使用。 严禁在适用范围之外使用电机，特别是： Sonesse 50 电机并非设计用于户外应用（例如户外垂直百叶窗、卷帘等） Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 28: 责任

    1) 将所需的配件安装到卷管电机上： Ø > 47 mm • 将皇冠 a 、转轮 b 和转轮挡块 c 安装到电机上。 转轮挡块必须用螺钉固定，扭矩范围介于 1.5 和 1.8 Nm 之间。 2) 测量电机头内缘与转轮边缘之间的长度（ L1 ）。 L1 = … 2.1.2. 准备卷管 1) 按照所驱动成品的长度切割卷管。 2) 去除卷轴管上的毛刺并清除碎屑。 Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 29: 接线

    确保将装配好的电机 / 卷管在尾插支架上固定好。该  操作可以防止卷帘运行到下限位时，电机 / 卷管从尾 插支架中脱出。 2) 对于星形头电机，将止动环 h 安装入位。 Ø>47mm 2.2. 接线 必须使用索环或套管对穿过金属幕墙的电缆进行保护和绝缘。 固定电缆，防止与运动部件相接触。 Sonesse Ultra 50 上的电缆可以拆下。如有损坏，需用完全相同的电缆更换。 确保电机的电源电缆易于接近：更换必须很方便。  关闭电源。 根据下表信息连接电机： 零线 火线 地线 120 V-60 Hz 白色 黑色 绿色 Copyright © 2015 Somfy SAS. All rights reserved.
  • Page 30 2: - RS485 2: - RS485 6: 未连接 ** 3: 未连接 ** 3: 未连接 ** 7: 未连接 ** 4: GND （接地端） 4: 未连接 ** 8: GND （接地端） * 功率输出规格：最大 7.5V /30 mA ** 如果连接，可能损坏电机。 Copyright © 2015 Somfy SAS. All rights reserved.

  • Page 31: 调试

    2.3. 调试 要设置电机，使用 RS485 SETTING TOOL ，参考 号 9017142A 连接 RS485 SETTING TOOL 至电机启动开关， 遵守有关 RS485 SETTING TOOL 的说明（第 34 页）。 2.4. 安装提示和建议 2.4.1. 有关 Sonesse Ultra 50 RS485 的问题？ 观察结果 可能的原因 解决方案 接线不正确。 检查接线，必要时改变接线。 受电机驱动的产品 不工作。 电机处于热保护状态。 等待电机冷却。 使用了不合适的数据电缆。...

  • Page 32: 使用和维护

    3. 使用和维护 本电机免维护 为了保证货物和人员的安全， Somfy 电机配备有热保护装置，可在过热情况下触发电机停  止装置。 反复启动该保护装置会降低电机性能。 如果电机进入热保护状态，请检查您的设备并确认电机限定用于预期用途。 标准设备预计不会触发该保护装置。 为了避免末端限位发生变化，切断电源的时间不要超过 1 周。 3.1. 操作 为控制电机，请参考所用控制器的安装说明。 3.2. 使用提示和建议 3.2.1. 有关 Sonesse Ultra 50 RS485 的问题？ 观察结果 可能的原因 解决方案 受电机驱动的产品 检查电池是否电力不足，必要时进行 控制器电池电力不足。 不工作。 更换。 电机处于热保护模式。 等待电机冷却。 如果受电机驱动的产品仍然不工作，请与专业人员联系。 4. 技术参数 120 V-60 Hz 电源...
  • Page 33 Copyright © 2015 Somfy SAS. All rights reserved.
  • Page 34 LIGHT LIGHT BACK BACK Somfy rS485 node Id : xxxxx node dIScovery LIGHT LIGHT BACK BACK OPEN OPEN CLOSE STOP CLOSE STOP LIGHT LIGHT BACK BACK STOP OPEN STOP OPEN moTor 50 rS485: CLOSE CLOSE CLOSE CLOSE STOP STOP OPEN...
  • Page 35 To fAcTory? ProducT reSeT STOP OPEN CLOSE STOP STOP OPEN OPEN CLOSE CLOSE moTor reSeT oK To confIrm PreSS oK LIGHT BACK OPEN STOP OPEN CLOSE STOP CLOSE OPEN CLOSE STOP copyright © 2014 Somfy SAS. All rights reserved.
  • Page 36 Somfy SAS 50 avenue du nouveau monde f-74300 cluSeS www.somfy.com...
