Summary of Contents for Ronix 2506

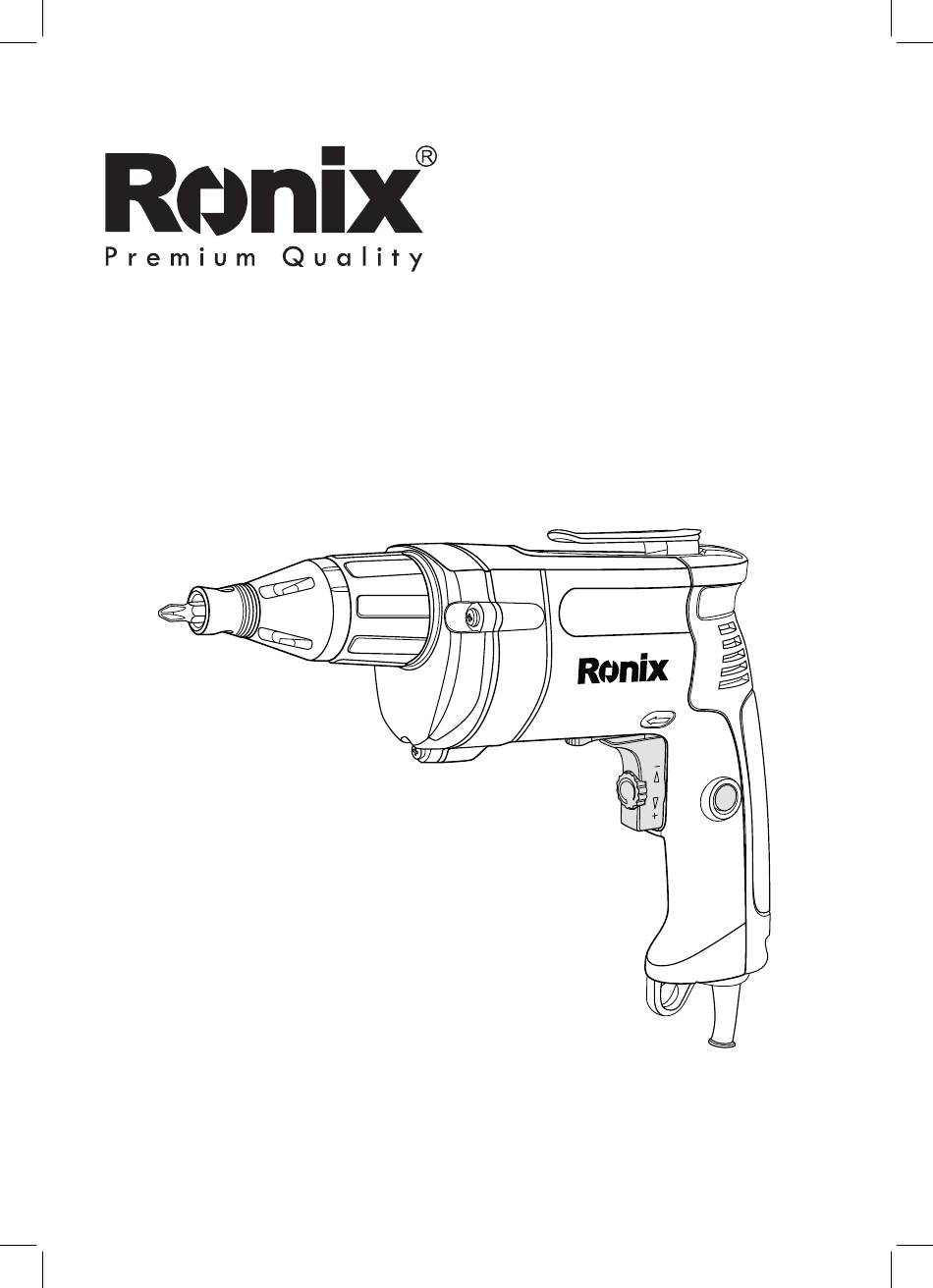

- Page 1 ELEKTRISCHER TROCKENBAUSCHRAUBER 2506 www.ronixtools.com...
-
Page 3: Spezifikationen
SPEZIFIKATIONEN 2506 Modell Werkzeughalter 6mm (1/4”) Kapazitäten 6mm (1/4”) Selbstbohrende Schraube 5mm (3/16”) Trockenbauschraube Voltzahl 220-240V Frequenz 50-60Hz Nennleistung 600W 2.90A Strom beim Laden Leerlaufgeschwindigkeit 0-4500U/min Nettogewicht 1.7Kg Standardzubehör Bit: 1 Stück WERKZEUGTEILE Sperrknopf Richtungsschalter Betriebsschalter mit Geschwindigkeitsregelrad Bedienungsanleitung... - Page 4 WARNUNG! Bei der Verwendung von Elektrowerkzeugen sollten immer alle Sicherheitsanweisungen beachtet werden, um das Risiko von Feuer, elektrischem Schlag und persönlichen Verletzungen zu verringern, bevor Sie versuchen, das Werkzeug zu bedienen. Bitte lesen Sie alle Anweisungen und bewahren Sie sie zur weiteren Referenz auf. GRUNDLEGENDE SICHERHEITSVORSCHRIFTEN FÜR ALLE ELEKTROWERKZEUGE HALTEN SIE DEN ARBEITSBEREICH SAUBER...
- Page 5 ZWINGEN SIE DAS WERKZEUG NICHT - Das Werkzeug wird die Arbeit besser und sicherer erledigen, wenn es mit der dafür vorgesehenen Geschwindigkeit verwendet wird. Vermeiden Sie unnötige Überlastung, die den Bediener gefährden und die Funktionen der Werkzeuge beeinträchtigen kann. VERWENDEN SIE DAS RICHTIGE WERKZEUG - Zwingen Sie kleine Werkzeuge und Aufsätze nicht dazu, die Arbeit eines schweren Werkzeugs zu erledigen.
- Page 6 ÜBERPRÜFEN SIE DIE SPANNUNG - Stecken Sie das Elektrowerkzeug nicht in die Steckdose, bevor Sie über- prüft haben, ob die auf dem Typenschild angegebene Spannung mit der verfügbaren Spannung übereinstimmt. ERSATZTEILE - Die Verwendung eines ungeeigneten Zubehörs oder Anbaugeräts, das nicht empfohlen wird, birgt ein Risiko für persönliche Verletzungen.
-
Page 7: Wartung Und Pflege
8) Legen Sie das Werkzeug nicht auf den Boden oder die Arbeitstisch, bevor Sie es ausschalten. WARTUNG UND PFLEGE 1) Trennen Sie das Werkzeug immer vor der Inspektion oder Reinigung vom Stromnetz. 2)Verwenden Sie niemals Wasser oder andere Flüssigkeiten, um das Werkzeug zu reinigen. - Page 8 O Ring 22x 25X3 Sicherungsring Lager 608-2Z Sechskant-Verbindungspol Staubschutzscheibe Positionierer Rotorbaugruppe Staubdichtungsring Lager 607 O Ring 17.4x1.8 607 Lagerservice Verriegelungshülse Schraube ST4.2X55 Befestigungsfeder Windschutz Öldichtung 22x 14X5 Statorbaugruppe Schraube ST4.2X20 Gehäuse Getriebegehäuse Kohlebürsten(paar) Nadelkugellager HK1418RS Bürstenhalter Ring Schraube ST2.9X8 C-Typ Feder Induktanz Stahlkugel 3.5 Haken...
- Page 9 SCREWDRIVER 2506...
-
Page 10: Specification
SPECIFICATION Model No 2506 Toll holder 6mm (1/4”) Capacities 6mm (1/4”) Self drilling screw 5mm (3/16”) Drywall screw Voltage 220-240V Frequency 50-60Hz Rated power 600W Currency when loading 2.90A No- load speed 0-4500RPM Net Weightt 1.7Kg Standard accessories 1pc Bit... - Page 11 WARNING! using electric tools, All The safety instructions shoud always be - When observed to reduce the risk of fire, electric shock and personal injury before attempting to operate tool, Please read all the instructions and save it for further reference. BASIC SAFETY PRECAUTIONS FOR ALL ELECTRIC TOOLS KEEP WORK AREA CLEAN...
-
Page 12: Dress Properly
USE RIGHT TOOL - Don’t force small tools and attachment to do the job of a heavy duty tool. Don’t use tools for purpose not intended, for example, don’t use electric circular saw for cutting logs or tree limbs. DRESS PROPERLY - Hold tool by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. -
Page 13: Service And Maintenance
ADDITIONAL SAFETY REGULATIONS 1) Before using the tool, please check the switch is off and the plug is not connected to electricity socket 2) The tool should not touch any objects when turning on the tool to avoid any danger. 3) Before plug in the electricity socket, please make sure the machine is switched off and put the cable on back side. -
Page 14: Depth Adjustment
ural wear and tear are excluded from the guarantee The prerequisite is that the tool is handed over assembled, and completed with the proof of sale and guarantee. Don’t disassemble the tool For guarantee claim, only use the original packaging. REPAIRS - Please only use accessories and spare parts recommended by the manufacturer. - Page 15 Locator 1mm(3/46) 1mm(3/64) SWITCH ACTION CAUTION: - Before plugging in the tool, always check to see that the switch trigger actuates properly and return to the “OFF” position when released. - To start the tool, simply pull the switch trigger. Tool speed is increased by increasing pressure on the switch trigger.
- Page 16 (See Fig. 10) Magnetic Bit Holder INSTALLING AND CHANGING NUTSETTERS AND LOCATORS (FOR MODEL 2506 ) - Rotate on locking sleeve and remove it from clutching housing - Pull nutsetters straight out with pliers. - Select nutsetter size desired.
-
Page 17: Operation
- Place nutsetter into clutch housing and push end of nutsetter until ball lock snaps into groove of nutsetter shank - Reassemble locking sleeve by rotating in clutch housing. (See Fig. 11) OPERATION - Fit the screw on the point of the bit and place the point of the screw on the surface of the work piece to be fastened. -
Page 18: Spare Part List
SPARE PART LIST O Ring 22x 25X3 Circlip Bearing 608-2Z Hex Connecting Pole Anti-dust Washer Locator Rotor Assy Dust Seal Ring Bearing 607 O Ring 17.4x1.8 607 Bearing Sleeve Lock Sleeve Screw ST4.2X55 Fixing Position Spring Wind Guard Oil Seal 22x 14X5 Stator Assy Screw ST4.2X20 Housing... - Page 20 www.ronixtools.com...
