Mondraker DUNE Manuals

Hide thumbs Also See for DUNE:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 25

Quick Links

Download this manual
MANUALS & DOCUMENTS
DUNE
Rev. 01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DUNE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Mondraker DUNE

Summary of Contents for Mondraker DUNE

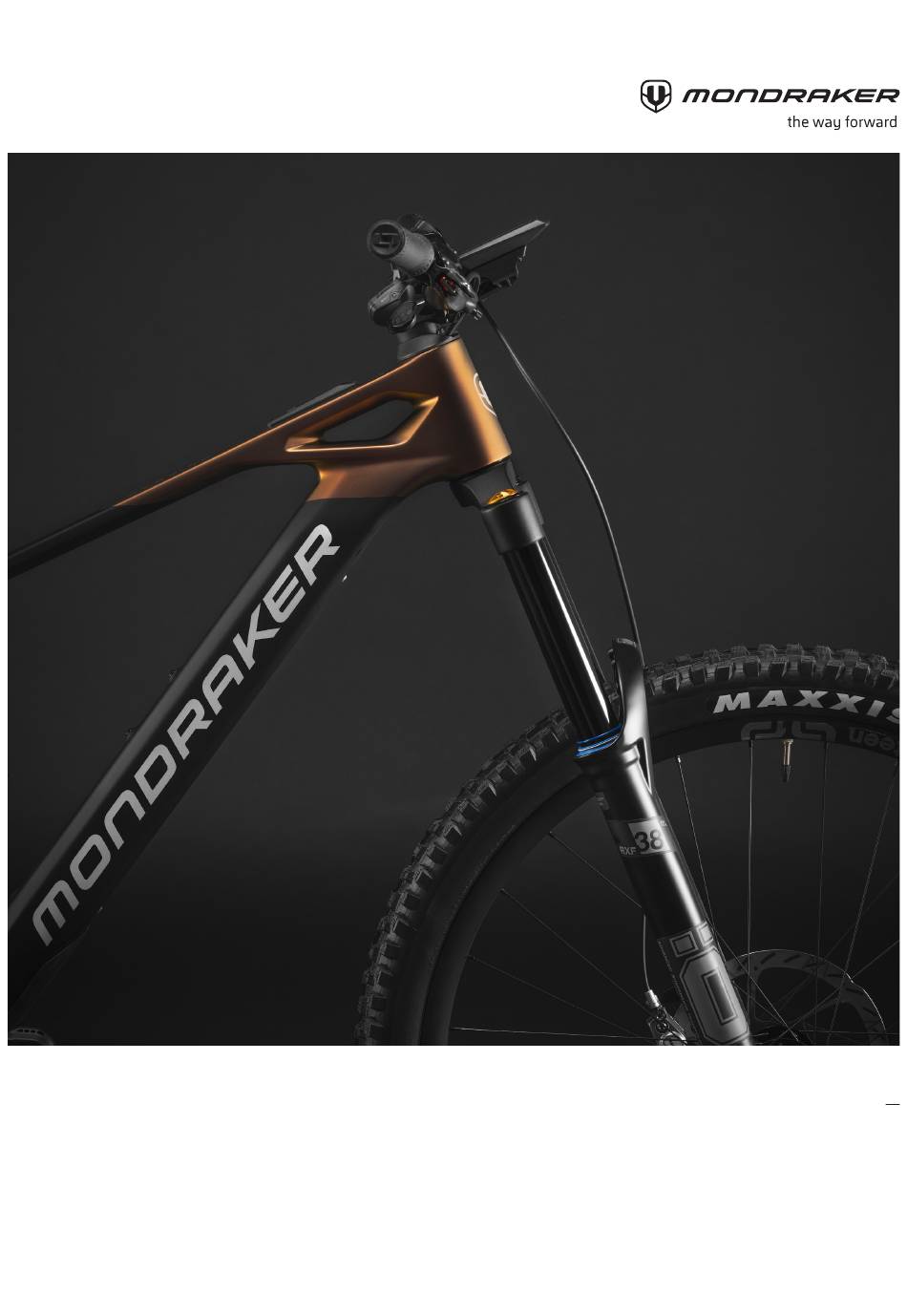

  • Page 1 MANUALS & DOCUMENTS DUNE Rev. 01...
  • Page 2 DUNE MANUALES Y DOCUMENTOS MANUALS & DOCUMENTS MANUELS ET DOCUMENTS ANLEITUNGEN UND DOKUMENTE MANUALI E DOCUMENTI...
  • Page 3 MANUALES Y DOCUMENTOS DUNE...
  • Page 4 En caso de no poder seguir alguno de estos pasos, lleva tu bicicleta a un servicio técnico autorizado Mondraker para el mantenimiento y sustitución de sus componentes. La instalación incorrecta de piezas de repuesto puede ocasionar fallos de funcionamiento, accidentes, lesiones y la anulación de la garantía.
  • Page 5 DUNE Manuales y Documentos 1. GEOMETRÍA Dune Carbon XR TALLA DE CUADRO Longitud tubo sillín 380mm 420mm 450mm 490mm Longitud tubo superior 580mm 600mm 625mm 650mm Caída eje pedalier -18/+3mm -18/+3mm -18/+3mm -18/+3mm Altura eje pedalier 353mm 353mm 353mm 353mm...
  • Page 6 DUNE Manuales y Documentos 1. GEOMETRÍA Dune Carbon RR / R TALLA DE CUADRO Longitud tubo sillín 380mm 420mm 450mm 490mm Longitud tubo superior 580mm 600mm 625mm 650mm Caída eje pedalier -21/0mm -21/0mm -21/0mm -21/0mm Altura eje pedalier 350mm 350mm...
  • Page 7 DUNE Manuales y Documentos 2. ESPECIFICACIONES TÉCNICAS DEL CUADRO TALLAS DE CUADRO S / M / L / XL TAMAÑO RUEDA DELANTERA 29” BUJE DELANTERO 110mm x 15mm TAMAÑO RUEDA TRASERA 29” BUJE TRASERO 148mm x 12mm (BOOST) EJE TRASERO L180mm M12 PASO 1.0, 19mm...
  • Page 8 DUNE Manuales y Documentos 4. COMPONENTES TRANSMISIÓN 4. 1. GUIA CADENA 4. 2. PLATO 5. SACAR BATERÍA 5. 1. TAPA DEL MOTOR 1N.m 1N.m...
  • Page 9 DUNE Manuales y Documentos 5. SACAR BATERÍA 5. 2. RETIRAR MOTOR 30N.m No usar Loctite 243 30N.m 5. 3. CONEXIONES DEL MOTOR Puerto Bosch Multi Power Puerto Pantalla / Bosch System Controller Conexión Batería Puerto carga Conexión Motor...
  • Page 10 DUNE Manuales y Documentos 5. SACAR BATERÍA 5. 4. RETIRAR PUERTO DE CARGA 1N.m Soltar tapa lateralmente Las 2 bases metálicas salen por el interior del tubo diagonal...
  • Page 11 DUNE Manuales y Documentos 5. SACAR BATERÍA 5. 5. SOLTAR TORNILLOS DE LA BATERÍA Usar Loctite 243 4N.m...
  • Page 12 DUNE Manuales y Documentos 6.GUIADO INTERNO DE CABLES MOTOR - SYSTEM CONTROLLER - DISPLAY TIJA TELESCÓPICA FRENO CAMBIO DISPLAY TIJA TELESCÓPICA CAMBIO FRENO TIJA TELESCÓPICA El cable de la tija telescópica pasa por el lateral derecho CONEXIÓN PUERTO DE CARGA...
  • Page 13 DUNE Manuales y Documentos 7. BOSCH SYSTEM CONTROLLER 8. BOSCH MINI REMOTE Pila CR1620 0.5N.m 0,5N.m 9. PROTECTOR DE VAINA Los protectores de vainas, vienen sin agujero para desviadores mecánicos o con cable. En la parte posterior hay una marca para perforar la salida del cable.
  • Page 14 DUNE Manuales y Documentos 11. RANGE EXTENDER BOSCH POWER MORE KIT EU28, CH, NO, AUS, NZ US, CANADA POWER MORE 250 KIT (BBP3625 US, CAN) incl. POWER MORE 250 KIT (BBP3620 EU28,CH,NO,AUS,NZ ) battery holder, bottle holder, screws, IBD packaging incl.
  • Page 15 DUNE Manuales y Documentos 12. GUARDABARROS 1N.m 1N.m 13. CIERRE DE SILLÍN Se recomienda usar sobre la tija grasa de fricción para carbono 5-6N.m...
  • Page 16 DUNE Manuales y Documentos 14. GUÍA DE INSTALACIÓN DE LA BIELETA SUPERIOR 12N.m 12N.m 12N.m 8N.m 8N.m Para los tornillos principales aplica grasa al eje y Loctite 243 o similar a las roscas. Aplica grasa.
  • Page 17 DUNE Manuales y Documentos 15. GUÍA DE INSTALACIÓN DE LA BIELETA INFERIOR 12N.m 8N.m 12N.m 8N.m Para los tornillos principales aplica grasa al eje y Loctite 243 o similar a las roscas. Aplica grasa.
  • Page 18 DUNE Manuales y Documentos 16. CONEXIÓN CON SMARTPHONE eBike Flow app Enciende la bici. Una vez encendida, pulsa durante 5 segundos PULSACIÓN LARGA el botón de Power hasta que un LED azul comienza a parpadear. En ese momento abre la aplicación eBike Flow y sigue las instrucciones en tu teléfono para...

  • Page 19: Spare Parts

    DUNE Manuales y Documentos 17. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 20 DUNE Manuales y Documentos DETAIL 01 DETAIL 02 SET 4 SET 5 SET 1 SET 2 SET 3 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 30 LOWER LINK KIT 36 CHAIN GUIDE PLATE + BOLTS PART NUMBER...
  • Page 21 ¿CUÁNTO PESA EL CUADRO DUNE? El cuadro Dune pesa 2.650 gramos en talla M. El amortiguador trasero Float X / Öhlins TTX Air pesa 520 gramos y el Öhlins TTX22 m.2 de muelle pesa 805 gramos con los casquillos inferiores de 30x8mm instalados.
  • Page 22 Dune también es compatible con la serie Fox Float, DPX2, Float X2, DHX, DHX2 coil, RockShox Deluxe, SuperDeluxe Air o Coil, Vivid Air o Coil. Los amortiguadores de Dune cuentan con una medida de 205x65 mm con montaje superior Trunnion y hardware inferior de 30x8 mm.
  • Page 23 Toda la información e imágenes que contiene este documento se propor- cionan, únicamente, a título informativo y no constituyen un contrato legal entre Mondraker y ninguna persona ni entidad. Las especificaciones, ge- ometrías o cualquier otra información técnica aquí publicada están sujetas a cambios sin necesidad de previo aviso.
  • Page 24 MANUALS & DOCUMENTS DUNE...

  • Page 25: Further Considerations

    • Some of the steps described in this manual require skills beyond those of the average bicycle user. If you are unable to follow any of these steps, please arrange for your bicycle to be serviced and replaced at an authorized Mondraker service centre. Installing spare parts incorrectly may result in malfunctions, accidents, injuries and void the warranty.
  • Page 26 DUNE Manuals & Documents 1. DIMENSIONS Dune Carbon XR FRAME SIZE Seat Tube Length 380mm 420mm 450mm 490mm Top Tube Length 580mm 600mm 625mm 650mm Bottom Braket Drop -18/+3mm -18/+3mm -18/+3mm -18/+3mm Bottom Braket Height 353mm 353mm 353mm 353mm Chainstay Length...
  • Page 27 DUNE Manuals & Documents 1. DIMENSIONS Dune Carbon RR / R FRAME SIZE Seat Tube Length 380mm 420mm 450mm 490mm Top Tube Length 580mm 600mm 625mm 650mm Bottom Braket Drop -21/0mm -21/0mm -21/0mm -21/0mm Bottom Braket Height 350mm 350mm 350mm...
  • Page 28 DUNE Manuals & Documents 2. FRAME TECHNICAL SPECIFICATIONS FRAME SIZES S / M / L / XL FRONT WHEEL SIZE 29” FRONT AXLE 110mm x 15mm REAR WHEEL SIZE 29” REAR AXLE 148mm x 12mm (BOOST) REAR SHAFT L180mm M12 PASO 1.0, 19mm...

  • Page 29: Drive Components

    DUNE Manuals & Documents 4. DRIVE COMPONENTS 4. 1. CHAIN GUIDE 4. 2. CHAINRING 5. BATTERY REMOVAL 5. 1. MOTOR COVER 1N.m 1N.m...
  • Page 30 DUNE Manuals & Documents 5. BATTERY REMOVAL 5. 2. MOTOR REMOVAL 30N.m Do not use Loctitte 243 30N.m 5. 3. MOTOR CONNECTIONS Bosch Multi Power port Display / Bosch System Controller port Battery Connection port Charging port Motor port...
  • Page 31 DUNE Manuals & Documents 5. BATTERY REMOVAL 5. 4. CHARGING PORT REMOVAL 1N.m The two metal Release the cover sideways bases slide out from the inside of the diagonal tube...
  • Page 32 DUNE Manuals & Documents 5. BATTERY REMOVAL 5. 5. LOOSEN BATTERY SCREWS Use Loctite 243 4N.m...

  • Page 33: Internal Cable Routing

    DUNE Manuals & Documents 6. INTERNAL CABLE ROUTING MOTOR - SYSTEM CONTROLLER - DISPLAY DROPPER POST BRAKE DERAILLEUR DISPLAY DROPPER POST DERAILLEUR BRAKE DROPPER POST Dropper post cable runs through the right side of the seatpost CONEXIÓN PUERTO DE CARGA...

  • Page 34: Chainstay Protector

    DUNE Manuals & Documents 7. BOSCH SYSTEM CONTROLLER 8. BOSCH MINI REMOTE Pila CR1620 0.5N.m 0,5N.m 9. CHAINSTAY PROTECTOR The chainstay protectors come without a hole for mechanical or cable-operated derailleurs. There is a mark on the rear for piercing the cable outlet.
  • Page 35 DUNE Manuals & Documents 11. RANGE EXTENDER BOSCH POWER MORE KIT EU28, CH, NO, AUS, NZ EU28, CH, NO, AUS, NZ US, CANADA US, CANADA POWER MORE 250 KIT (BBP3625 US, CAN) incl. POWER MORE 250 KIT (BBP3620 EU28,CH,NO,AUS,NZ ) battery holder, bottle holder, screws, IBD packaging incl.
  • Page 36 DUNE Manuals & Documents 12. MUDGUARDS 1N.m 1N.m 13. SEATPOST LOCK We recommend using carbon friction paste on the seatpost 5-6N.m...
  • Page 37 DUNE Manuals & Documents 14. UPPER LINK INSTALLATION GUIDE 12N.m 12N.m 12N.m 8N.m 8N.m Apply grease to the shaft for the main screws and Loctite 243 or similar to the threads. Apply grease.
  • Page 38 DUNE Manuals & Documents 15. LOWER LINK INSTALLATION GUIDE 12N.m 8N.m 12N.m 8N.m Apply grease to the shaft for the main screws and Loctite 243 or similar to the threads. Apply grease.

  • Page 39: Smartphone Connection

    DUNE Manuals & Documents 16. SMARTPHONE CONNECTION eBike Flow app Switch on the bike. After switching on, press and hold the Power HOLD DOWN button for 5 seconds until a blue LED starts flashing. Then, open the eBike Flow app and follow the...

  • Page 40: Spare Parts

    DUNE Manuals & Documents 17. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 41 DUNE Manuals & Documents DETAIL 01 DETAIL 02 SET 4 SET 5 SET 1 SET 2 SET 3 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 30 LOWER LINK KIT 36 CHAIN GUIDE PLATE + BOLTS PART NUMBER...
  • Page 42 HOW MUCH DOES THE DUNE FRAME WEIGHT? Dune frame weighs 2,650 grams in size Medium. Float X / Öhlins TTX Air rear shock weighs 520 grams and Öhlins TTX22 m.2 coil weighs 805 grams with 30x8mm hardware installed.
  • Page 43 WHICH SHOCKS ARE COMPATIBLE WITH DUNE? In addition to the FOX Float X, Öhlins TTX Air and TTX22 m.2 coil we use for the different models, Dune is also compatible with Fox Float series, DPX2, Float X2, DHX, DHX2 coil, RockShox Deluxe, SuperDeluxe Air or Coil, Vivid Air or Coil.
  • Page 44 All information and pictures on this document is provided for information purposes only and does not constitute a legal contract between Mondraker and any person or entity. Specifications, geometries or any other technical information published is subject to change without prior notice.
  • Page 45 MANUELS ET DOCUMENTS DUNE...

  • Page 46: Autres Considérations

    Si vous ne pouvez pas suivre l’une de ces étapes, apportez votre vélo à un service technique agréé Mondraker pour effectuer l’entretien et le remplacement de ses composants. L’installation incorrecte de pièces de rechange peut entraîner des dysfonctionnements, des accidents, des blessures et l’annulation de la garantie.
  • Page 47 DUNE Manuels et Documents 1. GÉOMÉTRIE Dune Carbon XR TAILLE DU CADRE L Longueur du tube de selle 380mm 420mm 450mm 490mm Longueur du tube supérieur 580mm 600mm 625mm 650mm Différence axe boîtier/axe moyeu -18/+3mm -18/+3mm -18/+3mm -18/+3mm Hauteur de pédalier...
  • Page 48 DUNE Manuels et Documents 1. GÉOMÉTRIE Dune Carbon RR / R TAILLE DU CADRE Longueur du tube de selle 380mm 420mm 450mm 490mm Longueur du tube supérieur 580mm 600mm 625mm 650mm Différence axe boîtier/axe moyeu -21/0mm -21/0mm -21/0mm -21/0mm Hauteur de pédalier...
  • Page 49 DUNE Manuels et Documents 2. SPÉCIFICATIONS TECHNIQUES DU CADRE TAILLE DE CADRE S / M / L / XL TAILLE ROUE AVANT (pouces) 29” AXE AVANT 110mm x 15mm TAILLE ROUE ARRIÈRE (pouces) 29” AXE ARRIÈRE 148mm x 12mm (BOOST) ESSIEU ARRIÈRE...

  • Page 50: Retirer La Batterie

    DUNE Manuels et Documents 4. COMPOSANTS TRANSMISSION 4. 1. GUIDE CHAÎNE 4. 2. PLATEAU 5. RETIRER LA BATTERIE 5. 1. COUVERCLE DU MOTEUR 1N.m 1N.m...
  • Page 51 DUNE Manuels et Documents 5. RETIRER LA BATTERIE 5. 2. RETIRER LE MOTEUR 30N.m Ne pas utiliser Loctite 243 30N.m 5. 3. CONNEXIONS DU MOTEUR Port Bosch Multi Power Port Écran / Bosch System Controller Connexion Batterie Port de charge...
  • Page 52 DUNE Manuels et Documents 5. RETIRER LA BATTERIE 5. 4. RETIRAR PUERTO DE CARGA 1N.m Libérer le couvercle latéralement Les 2 bases métalliques sortent de l’intérieur du tube diagonal...
  • Page 53 DUNE Manuels et Documents 5. RETIRER LA BATTERIE 5. 5. DÉVISSER LES VIS DE LA BATTERIE Utiliser Loctite 243 4N.m...
  • Page 54 DUNE Manuels et Documents 6. GUIDAGE INTERNE DES CÂBLES MOTEUR - SYSTEM CONTROLLER - ÉCRAN TIGE TÉLESCOPIQUE FREIN DÉRAILLEUR ÉCRAN TIGE TÉLESCOPIQUE DÉRAILLEUR FREIN TIGE TÉLESCOPIQUE Le câble de la tige télescopique passe par le côté droit CONNEXION PORT DE CHARGE...
  • Page 55 DUNE Manuels et Documents 7. BOSCH SYSTEM CONTROLLER 8. BOSCH MINI REMOTE Pila CR1620 0.5N.m 0,5N.m 9. PROTECTEUR DE GAINE Les protecteurs de gaines sont livrés sans trou pour les dérailleurs mécaniques ou avec câble. À l’arrière, il y a une marque indiquant où percer la sortie du câble...
  • Page 56 DUNE Manuels et Documents 11. RANGE EXTENDER BOSCH POWER MORE KIT EU28, CH, NO, AUS, NZ US, CANADA POWER MORE 250 KIT (BBP3625 US, CAN) incl. POWER MORE 250 KIT (BBP3620 EU28,CH,NO,AUS,NZ ) battery holder, bottle holder, screws, IBD packaging incl.
  • Page 57 DUNE Manuels et Documents 12. GARDE-BOUE 1N.m 1N.m 13. FIXATION SELLE Il est recommandé d’utiliser de la graisse de friction pour carbone sur la tige de selle 5-6N.m...
  • Page 58 DUNE Manuels et Documents 14. GUIDE D’INSTALLATION DE LA BIELLETTE SUPÉRIEURE 12N.m 12N.m 12N.m 8N.m 8N.m Pour les vis principales, appliquez de la graisse sur l’essieu, et du Loctite 243 ou similaire sur les filetages Appliquez de la graisse.
  • Page 59 DUNE Manuels et Documents 15. GUIDE D’INSTALLATION DE LA BIELLETTE INFÉRIEURE 12N.m 8N.m 12N.m 8N.m Pour les vis principales, appliquez de la graisse sur l’essieu, et du Loctite 243 ou similaire sur les filetages. Appliquez de la graisse...
  • Page 60 DUNE Manuels et Documents 16. CONNEXION À UN SMARTPHONE eBike Flow app Allumez le vélo. Une fois allumé, appuyez pendant 5 secondes PRESSION LONGUE sur le bouton Power jusqu’à ce qu’une LED bleue commence à clignoter. Ouvrez alors l’application eBike Flow et suivez les instructions sur votre téléphone pour...

  • Page 61: Spare Parts

    DUNE Manuels et Documents 17. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 62 DUNE Manuels et Documents DETAIL 01 DETAIL 02 SET 4 SET 5 SET 1 SET 2 SET 3 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 30 LOWER LINK KIT 36 CHAIN GUIDE PLATE + BOLTS PART NUMBER...
  • Page 63 COMBIEN PÈSE LE CADRE DUNE ? Le cadre Dune pèse 2650 grammes en taille M. L’amortisseur arrière Float X / Öhlins TTX Air pèse 520 grammes, et l’Öhlins TTX22 m.2 à ressort pèse 805 grammes avec matériel de 30x8 mm installé.
  • Page 64 Dune est également compatible avec les séries Fox Float, DPX2, Float X2, DHX, DHX2 coil, RockShox Deluxe, SuperDeluxe Air ou Coil, Vivid Air ou Coil. Les amortisseurs de Dune ont une taille de 205x65 mm avec montage supérieur Trunnion et matériel inférieur de 30x8 mm.
  • Page 65 Toutes les informations et les photos figurant sur ce document sont fournies à titre informatif uniquement et ne constituent pas un contrat juridique en- tre Mondraker et toute personne ou organisme. Les spécifications, les géo- métries ou toute autre information technique publiée sont susceptibles de changer sans préavis.
  • Page 66 ANLEITUNGEN UND DOKUMENTE DUNE...

  • Page 67: Wichtige Hinweise

    Schritte auszuführen, bringen Sie Ihr Fahrrad zur Wartung und zum Austauschen von Bauteilen zu einem von Mondraker autorisierten technischen Kundendienst. Der falsche Einbau von Ersatzteilen kann zu Fehlfunktionen, Unfällen, Verletzungen und zum Erlöschen der Garantie führen.
  • Page 68 DUNE Anleitungen und Dokumente 1. GEOMETRIE Dune Carbon XR RAHMENHÖHE Sitzrohrlänge 380mm 420mm 450mm 490mm Oberrohrlänge 580mm 600mm 625mm 650mm Innenlagerabsenkung -18/+3mm -18/+3mm -18/+3mm -18/+3mm Innenlagerhöhe 353mm 353mm 353mm 353mm Kettenstrebenlänge 445mm 445mm 445mm 445mm Sitzrohrwinkel 73,6º 73,6º 73,6º 73,6º...
  • Page 69 DUNE Anleitungen und Dokumente 1. GEOMETRIE Dune Carbon RR / R RAHMENHÖHE Sitzrohrlänge 380mm 420mm 450mm 490mm Oberrohrlänge 580mm 600mm 625mm 650mm Innenlagerabsenkung -21/0mm -21/0mm -21/0mm -21/0mm Innenlagerhöhe 350mm 350mm 350mm 350mm Kettenstrebenlänge 445mm 445mm 445mm 445mm Sitzrohrwinkel 74,0º 74,0º...
  • Page 70 DUNE Anleitungen und Dokumente 2. RAHMENSPEZIFIKATIONEN RAHMENGRÖSSEN S / M / L / XL VORDERRADGRÖSSE 29” NABE VORN 110mm x 15mm HINTERRADGRÖSSE 29” NABE HINTEN 148mm x 12mm (BOOST) HINTERACHSE L180mm M12 PASO 1.0, 19mm ANZAHL WASSERFLASCHEN 1 FIDLOCK POCKET + 1 WASSERFLASCHEN / RANGE...
  • Page 71 DUNE Anleitungen und Dokumente 4. BAUTEILE ANTRIEB 4. 1. KETTENFÜHRUNG 4. 2.KETTENBLATT 5. BATTERIE HERAUSNEHMEN 5. 1. MOTORABDECKUNG 1N.m 1N.m...
  • Page 72 DUNE Anleitungen und Dokumente 5 BATTERIE HERAUSNEHMEN 5. 2. MOTOR AUSBAUEN 30N.m Kein Loctite 243 verwendenº 30N.m 5. 3. MOTORANSCHLÜSSE Bosch Multi Power-Anschluss Display / Bosch System Controller-Anschluss Batterie-Verbindung Ladeanschluss Motoranschluss...
  • Page 73 DUNE Anleitungen und Dokumente 5. BATTERIE HERAUSNEHMEN 5. 4. LADEANSCHLUSS ENTFERNEN 1N.m Die 2 unteren Abdeckung von der Seite lösen Metallbefestigungen sind innen im diagonalen Rohr zu sehen.
  • Page 74 DUNE Anleitungen und Dokumente 5. BATTERIE HERAUSNEHMEN 5. 5. BATTERIESCHRAUBEN LÖSEN Loctite 243 verwenden 4N.m...
  • Page 75 DUNE Anleitungen und Dokumente 6. INTERNE KABEL- UND ZUGVERLEGUNG MOTOR - SYSTEM CONTROLLER - DISPLAY VARIO-SATTELSTÜTZEN BREMSE SCHALTUNG DISPLAY VARIO-SATTELSTÜTZEN SCHALTUNG BREMSE VARIO-SATTELSTÜTZEN Das Kabel der Sattelstütze verläuft durch die rechten Seite LADEANSCHLUSS-VERBINDUNG BATTERIE-VERBINDUNG...
  • Page 76 DUNE Anleitungen und Dokumente 7. BOSCH SYSTEM CONTROLLER 8. BOSCH MINI REMOTE Batterie CR1620 0.5N.m 0,5N.m 9. KETTENSTREBENSCHUTZ Kettenstrebenschutz ohne Loch für mechanische oder kabelgebundene Schaltungen. Auf der Rückseite befindet sich eine Markierung zum Durchstechen des Kabelausgangs. Für ein optimales Ergebnis wird die Verwendung einer Lochzange empfohlen.
  • Page 77 DUNE Anleitungen und Dokumente 11. RANGE EXTENDER BOSCH POWER MORE KIT EU28, CH, NO, AUS, NZ US, CANADA POWER MORE 250 KIT (BBP3625 US, CAN) incl. POWER MORE 250 KIT (BBP3620 EU28,CH,NO,AUS,NZ ) battery holder, bottle holder, screws, IBD packaging incl.
  • Page 78 DUNE Anleitungen und Dokumente 12. SPRITZSCHUTZ 1N.m 1N.m 13. SATTELSTÜTZENKLEMME Es wird empfohlen zwischen Rahmen und Sattelstütze spezielle Carbon-Montagepaste 5-6N.m aufzutragen...
  • Page 79 DUNE Anleitungen und Dokumente 14. MONTAGEANLEITUNG FÜR OBERE WIPPE 12N.m 12N.m 12N.m 8N.m 8N.m Tragen Sie auf den Schaft der Hauptschrauben Fett auf und auf das Gewinde Loctite 243 oder Ähnliches. Fett auftragen.
  • Page 80 DUNE Anleitungen und Dokumente 15. MONTAGEANLEITUNG FÜR UNTERE WIPPE 12N.m 8N.m 12N.m 8N.m Tragen Sie auf den Schaft der Hauptschrauben Fett auf und auf das Gewinde Loctite 243 oder Ähnliches. Fett auftragen.
  • Page 81 DUNE Anleitungen und Dokumente 16. KOPPELN DES SMARTPHONES eBike Flow app Schalten Sie Ihr Fahrrad ein. Drücken Sie nach dem Einschalten 5 Sekunden LANG DRÜCKEN lang die Power-Taste bis eine blaue LED zu blinken beginnt. Öffnen Sie dann die eBike Flow App und...

  • Page 82: Spare Parts

    DUNE Anleitungen und Dokumente 17. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 83 DUNE Anleitungen und Dokumente DETAIL 01 DETAIL 02 SET 4 SET 5 SET 1 SET 2 SET 3 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 30 LOWER LINK KIT 36 CHAIN GUIDE PLATE + BOLTS PART NUMBER...
  • Page 84 Weise anpassen wie bei allen anderen Motorsystemen der Bosch-Motorenreihe. Loggen Sie sich in die Flow App ein, schalten Sie das Bike ein und verbinden sich mit Ihrem Dune, um die Motorausgangs- leistung, die anfängliche Tretunterstützung über Dynamic, die maximale Geschwindigkeit von kms/h / mph mit der Tretunterstützung 25kms/h und das maximale Drehmoment von 55 Nm in den 4 Unterstützungsmodi...
  • Page 85 Neben den Typen FOX Float X, Öhlins TTX Air und TTX22 m.2 coil, die wir für die verschiedenen Modelle verwen- den, ist Dune auch mit den Dämpfern der Fox Float Serie, DPX2, Float X2, DHX, DHX2 coil, RockShox Deluxe, Su- perDeluxe Air oder Coil, Vivid Air oder Coil vereinbar.
  • Page 86 Alle Informationen und Bilder in diesem Dokument dienen nur zu Informa- tionszwecken und stellen keinen rechtlichen Vertrag zwischen Mondraker und einer natürlichen oder juristischen Person dar. Spezifikationen, Geo- metrien und andere veröffentlichte technische Informationen können ohne vorherige Ankündigung geändert werden.
  • Page 87 MANUALI E DOCUMENTI DUNE...

  • Page 88: Istruzioni Generali Di Sicurezza

    Nel caso in cui non si è qualificati per seguire una delle seguenti indicazioni, si prega di portare la bicicletta presso un servizio tecnico autorizzato Mondraker per la manutenzione e la sostituzione dei suoi componenti. L’installazione errata dei pezzi di ricambio può causare malfunzionamenti, incidenti, lesioni e l’annullamento della garanzia.
  • Page 89 DUNE Manuali e Documenti 1. GEOMETRIA Dune Carbon XR DIMENSIONE DEL TELAIO Lunghezza Piantone 380mm 420mm 450mm 490mm Lunghezza Tubo Orizz. Virtuale 580mm 600mm 625mm 650mm BB Drop -18/+3mm -18/+3mm -18/+3mm -18/+3mm Altezza movimento centrale 353mm 353mm 353mm 353mm Lunghezza Batticatena...
  • Page 90 DUNE Manuali e Documenti 1. GEOMETRIA Dune Carbon RR / R DIMENSIONE DEL TELAIO Lunghezza Piantone 380mm 420mm 450mm 490mm Lunghezza Tubo Orizz. Virtuale 580mm 600mm 625mm 650mm BB Drop -21/0mm -21/0mm -21/0mm -21/0mm Altezza movimento centrale 350mm 350mm 350mm...
  • Page 91 DUNE Manuali e Documenti 2. SPECIFICHE DEL TELAIO DELLA BICICLETTA TAGLIE TELAIO S / M / L / XL DIMENSIONE RUOTA ANTERIORE 29” MOZZO ANTERIORE 110mm x 15mm DIMENSIONE RUOTA POSTERIORE 29” MOZZO POSTERIORE 148mm x 12mm (BOOST) ASSE POSTERIORE L180mm M12 PASO 1.0, 19mm...

  • Page 92: Rimozione Batteria

    DUNE Manuali e Documenti 4. COMPONENTI TRASMISSIONE 4. 1. GUIA CATENA 4. 2. GUARNITURA 5. RIMOZIONE BATTERIA 5. 1. COPERCHIO MOTORE 1N.m 1N.m...
  • Page 93 DUNE Manuali e Documenti 5. RIMOZIONE BATTERIA 5. 2. RIMOZIONE MOTORE 30N.m Non usare Loctite 243 30N.m 5. 3. CONNNESSIONI DEL MOTORE Porta Bosch Multi Power Porta Display / Bosch System Controller Connessione Batteria Porta di ricarica Connessione motor...
  • Page 94 DUNE Manuali e Documenti 5. RIMOZIONE BATTERIA 5. 4. RIMUOVERE PORTA DI RICARICA 1N.m Rimuovere il coperchio Le 2 basi metalliche lateralmente escono dall’interno del tubo diagonale...
  • Page 95 DUNE Manuali e Documenti 5. RIMOZIONE BATTERIA 5. 5. RIMOZIONE VITI DELLA BATTERIA Usare Loctite 243 4N.m...
  • Page 96 DUNE Manuali e Documenti 6. GUIDA INTERNA CAVI MOTOR - SYSTEM CONTROLLER - DISPLAY REGGISELLA FRENO DERAGLIATORE DISPLAY REGGISELLA DERAGLIATORE FRENO REGGISELLA Il cavo del reggisella telescopico pasa sul lato destro CONNESSIONE PORTA DI RICARICA CONNESSIONE BATTERIA...
  • Page 97 DUNE Manuali e Documenti 7. BOSCH SYSTEM CONTROLLER 8. BOSCH MINI REMOTE Pila CR1620 0.5N.m 0,5N.m 9. 9. PROTETTORE FODERO Le protezioni dei foderi sono prive di foro per deragliatori meccanici o con cavo. Sul retro è presente un segno per forare l’uscita del cavo.
  • Page 98 DUNE Manuali e Documenti 11. RANGE EXTENDER BOSCH POWER MORE KIT EU28, CH, NO, AUS, NZ US, CANADA POWER MORE 250 KIT (BBP3625 US, CAN) incl. POWER MORE 250 KIT (BBP3620 EU28,CH,NO,AUS,NZ ) battery holder, bottle holder, screws, IBD packaging incl.
  • Page 99 DUNE Manuali e Documenti 12. PARAFANGHI 1N.m 1N.m 13. COLLARINO SELLA Si raccomanda di utilizzare grasso a frizione per carbonio sul reggisella 5-6N.m...
  • Page 100 DUNE Manuali e Documenti 14. GUIDA ALL’INSTALLAZIONE DEL LEVERAGGIO SUPERIORE 12N.m 12N.m 12N.m 8N.m 8N.m Per le viti principali applicare grasso all’albero e Loctite 243 o simile alle filettature. Applica grasso.
  • Page 101 DUNE Manuali e Documenti 15. GUIDA ALL’INSTALLAZIONE DELLA BIELETTA INFERIORE 12N.m 8N.m 12N.m 8N.m Per le viti principali applicare grasso all’albero e Loctite 243 o simile alle filettature. Applicare grasso...
  • Page 102 DUNE Manuali e Documenti 16. CONNESSIONE A UNO SMARTPHONE eBike Flow app Accendi la bici. Una volta accesa, premere per 5 secondi il PULSAZIONE LUNGA pulsante Power fino a quando un LED blu inizia a lampeggiare. A questo punto apri l’app eBike Flow e segui le istruzioni sul tuo telefono per effettuare l’abbinamento.
  • Page 103 DUNE Manuali e Documenti 17. SPARE PARTS DETAIL 01 DETAIL 02 Grease Threadlocker Grease + Threadlocker Apply grease to the shaft, and locker to the threads ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE ITEM No. DESCRIPTION QTY. PART NUMBER TORQUE...
  • Page 104 DUNE Manuali e Documenti DETAIL 01 DETAIL 02 SET 4 SET 5 SET 1 SET 2 SET 3 ZERO BEARING KIT 26 SHOCK HARDWARE KIT 18 UPPER LINK KIT 30 LOWER LINK KIT 36 CHAIN GUIDE PLATE + BOLTS PART NUMBER...
  • Page 105 QUAL È LA LARGHEZZA MASSIMA DEL PNEUMATICO CHE POSSO MONTARE SU DUNE? Dune è compatibile con pneumatici fino a 66 mm di larghezza che si traducono in pneumatici da 27,5”x 2,6” . Tuttavia, si consiglia di misurare il pneumatico prima del montaggio, poiché la larghezza reale potrebbe esse- re diversa a seconda del produttore.
  • Page 106 QUALI AMMORTIZZATORI SONO COMPATIBILI CON DUNE? Oltre a FOX Float X, Öhlins TTX Air e TTX22 m.2 coil che utilizziamo per i diversi modelli, Dune è compatibile anche con le serie Fox Float, DPX2, Float X2, DHX, DHX2 Coil, RockShox Deluxe, SuperDeluxe Air o Coil, Vivid Air o Coil.
  • Page 107 Tutte le informazioni e le immagini contenute in questo documento sono fornite esclusivamente a titolo informativo e non costituiscono un contratto legale tra MONDRAKER e qualsiasi persona o entità. Le specifiche, le geo- metrie o qualsiasi altra informazione tecnica qui pubblicata sono soggette a modifiche senza preavviso.
