V-TAC VT-6605103 Instruction Manual

Hybrid solar inverter single phase
Hide thumbs Also See for VT-6605103:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

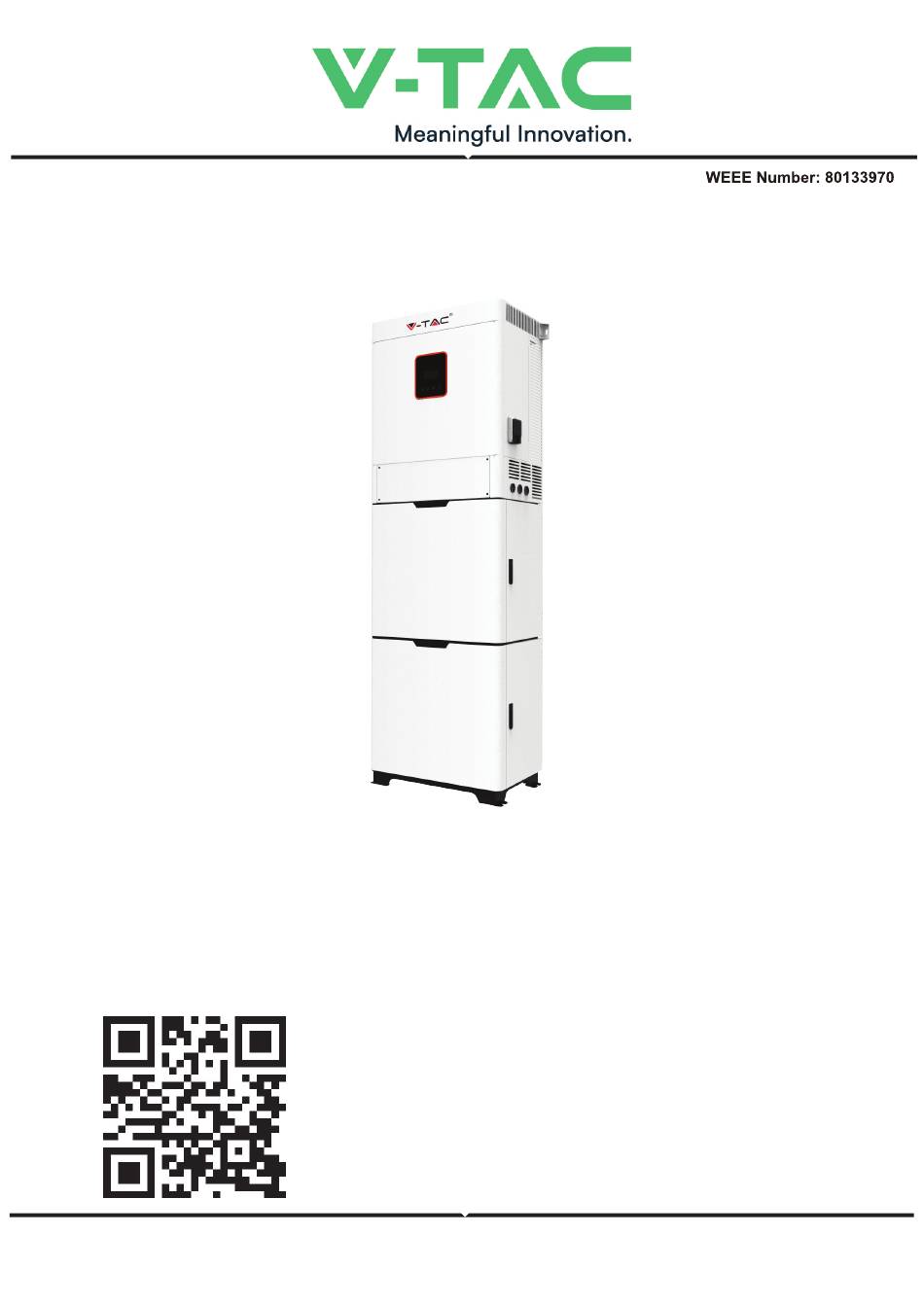

HYBRID SOLAR INVERTER SINGLE PHASE
Thank you for selecting and buying V-TAC Product. V-TAC will serve you
the best. Please read these instructions carefully & keep this user manual
handy for future reference. If you have any another query, please contact
our dealer or local vendor from whom you have purchased the product.
They are trained and ready to serve you at the best.
IN CASE OF ANY QUERY/ISSUE WITH THE PRODUCT, PLEASE REACH OUT TO US AT: SUPPORT@V-TAC.EU
FOR MORE PRODUCTS RANGE, INQUIRY PLEASE CONTACT OUR DISTRIBUTOR OR NEAREST
DEALERS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B
INSTRUCTION MANUAL
INTRODUCTION
Multi-Language Manual QR CODE
Please scan the QR code to access the manual
in multiple languages.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VT-6605103 and is the answer not in the manual?

Questions and answers

Related Manuals for V-TAC VT-6605103

Summary of Contents for V-TAC VT-6605103

  • Page 1 Please scan the QR code to access the manual in multiple languages. IN CASE OF ANY QUERY/ISSUE WITH THE PRODUCT, PLEASE REACH OUT TO US AT: SUPPORT@V-TAC.EU FOR MORE PRODUCTS RANGE, INQUIRY PLEASE CONTACT OUR DISTRIBUTOR OR NEAREST DEALERS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B...
  • Page 2 WARNING 1. Please make sure to turn off the power before starting the installation. 2. Installation must be performed by a qualified electrician. This marking indicates that this Caution, risk of electric shock. product should not be disposed of with other household wastes. •...
  • Page 3 • Accesories only together with the inverter shipment are recommanded here.Other wise may result in a risk of fire, electric shock, or injury to person. • Make sure that existing wiring is in good condition and that wire is not undersized. •...
  • Page 4 System Diagram 2 (applies to wiring rules AS/NZS_3000:2012 for Australia and New Zealand ) PV1+ PV1 - Inverter PV2+ PV2 - meter Main switch Ba�ery N-BAR E-BAR Loads Loads Work Modes Hybrid Inverter provides multiple work modes based on different requirements Work modes: Self-use 1.When PV, Grid, Battery is available: A.
  • Page 5 Work modes: Peak shift 1. When PV, Grid, Battery is available: A. On charge time, solar energy will charge battery as first priority. The excess energy will supply power to the loads.If solar energy is sufficient to supply loads and charge battery,and If there's still some extra energy, then the excess power will feed the power to grid B.

  • Page 6: Interface Definition

    DIMENSION INTERFACE DEFINITION Object Descrip�on PV1+/PV1-/PV2+/PV2- WiFi port for external WiFi USB port for upgrading DRM/BMS CT /CAN DRY IO /NTC EPS output Grid Ba�ery +/Ba�ery - PV switch Ba�ery switch Load...

  • Page 7: Technical Data

    TECHNICAL DATA Model VT-6605103 DC input Max. recommended DC power [W] 7000 Max. DC voltage[V] Norminal DC opera�ng voltage[V] MPPT voltage range [V] 125-500 MPPT voltage range@full load [V] 220-500 Max. input current [A] 14/14 Max. short circuit current [A] 17.5/17.5...
  • Page 8 EPS output EPS rated power[VA] 5000 Max. EPS power[VA] 5000 EPS rated voltage, Frequency 230VAC, 50/60Hz EPS rated current[A] 21.7 Max. EPS current[A] 21.7 Switch �me[s] <500ms Total harmonic distor�on(THDv) <2% Parallel opera�on Compa�ble with the generator Yes(signal provided only) Ba�ery parameter Ba�ery type Lithium ba�ery/Lead-ACID...

  • Page 9: Package Diagram

    Model VT-6605103 Dimension [W/H/D](mm) 580*1800*350 Dimension of packing 805*820*675/805*460*675 [W/H/D](mm) Net weight [kg] Gross weight [kg] Installa�on console mode Opera�ng temperature range[°C] -25~+60 (dera�ng at 45) Storage temperature [°C] -25~+60 Storage/Opera�on rela�ve 4%~100% (Condensing) humidity Al�tude [m] <2000 Ingress Protec�on IP20(for outdoor use) Protec�ve Class...

  • Page 10: Package Description

    PACKAGE DESCRIPTION Object Descrip�on Object Descrip�on Expansion screws and Inverter hexagonal screw Base Wi fimodule (op�onal) Ba�ery box*2 GPRS module (op�onal) Ba�ery*6 (op�onal) User manual Wire rod TOOLS REQUIRED FOR INSTALLATION Installation tools : crimping pliers for binding post and RJ 45, screwdriver, manual wrench etc INSTALLATION STEP Step 1:Fixing the bottom with the battery box 1, using 8 M5*12 screws Step 2: The battery box 2 fixed.
  • Page 11 Step 3: Two sets of battery boxes are fixed, open the battery box door, and use 3 M5*12 screws to fix it upward. Step 4: PCS is fixed, the method is the same as step 2&step 3. To facilitate pushing to the right, the coil can be removed before assembly.
  • Page 12 Step 5: All-in-one machine fixing, the top is fixed to the wall, and the bottom is fixed to the ground, using M6 Expansion screws. Step 6: The battery fixing, as shown in the figure, push from the right, and a total of 24 M5*12 screws are used.Please pay attention to the direction when assembling the battery.

  • Page 13: Battery Connection

    BATTERY CONNECTION Battery5 Battery6 Battery4 Battery3 Battery2 Battery1 Battery output/input Note 1. Before choosing battery, please note the maximum voltage of battery can not exceed 59V and the rated voltage of battery can not exceed 48V, and the battery communication should be compatible with Hybrid inverter.

  • Page 14: Grid And Load Connection

    Hybrid inverter are designed for single phase grid. Voltage is 220/230/240V, frequency is 50/60Hz. Other technical requests should comply with the requirement of the local public grid. Table of cable and Micro-breaker recommended Model VT-6605103 Cable 5-6mm² Micro-breaker Micro-breaker should be installed between inverter and grid, any load should not be...
  • Page 15 PV CONNECTION Hybrid Inverter can be connected in series with 2-strings PV modules for VT-6605103 Select PV modules with excellent function and reliable quality. Open-circuit voltage of module arrays connected in series should be <Max. DC input voltage;operating voltage should be conformed to MPPT voltage range.
  • Page 16 Communication interface definition BMS PIN Definition Communication interface between inverter and battery is RS485 or CAN with a RJ45 connector. The wiring sequence of the crystal head conforms to the 568B standard: orange white, orange, green white, blue, blue white, green, brown white and brown. Defini�on X X BMS_CANH BMS_CANL...

  • Page 17: Gprs Connection

    WiFi And GPRS Connection(optional) Inverter provides a WiFi port which can collect data from inverter and transmit it to monitoring-website by WiFi. WIFI WIFI Step1. Plug Wifi into “WiFi” port at the bottom of the inverter. Step2. Build the connection between the inverter and router.

  • Page 18: Control Panel

    SETTING Control Panel Object Name Descrip�on Display the informa�on of the inverter. Screen lit in green: The inverter is in grid mode. Off: The inverter is in not in grid mode. lit in green: The inverter is in off-grid mode. Off: The inverter is in not in off-grid mode.
  • Page 19 Instructions for the use of three modes...

  • Page 20: Power Grid

    For example,Before selecting the mode, you can set it up ac cording to the local power grid, PV input mode and battery type Power grid： ： PV input mode Battery parameters：...

  • Page 21: Fault Diagnosis And Solutions

    FAULT DIAGNOSIS AND SOLUTIONS The inverter is easy to maintain. When you encounter the following problems, please refer to the Solutions below, and contact the local distributor if the problem remains unsolved. The following table lists some of the basic problems that may occur during the actual operation as well as their corresponding basic solutions.

  • Page 22: Manuale Di Istruzioni

    è stato acquistato il prodotto. Loro sono addestrati e pronti a servirla nel miglior modo possibile. IN CASE OF ANY QUERY/ISSUE WITH THE PRODUCT, PLEASE REACH OUT TO US AT: SUPPORT@V-TAC.EU FOR MORE PRODUCTS RANGE, INQUIRY PLEASE CONTACT OUR DISTRIBUTOR OR NEAREST...
  • Page 23 AVVERTIMENTO: 1. Spegnere l'elettricità prima di iniziare. 2. Installazione soltanto da parte di un elettricista certificato. Questo marchio indica che il Caution, risk of electric shock. prodotto non deve essere smaltito con altri rifiuti domestici. • Pericolo di morte a causa delle alte tensioni nell'inverter! •...
  • Page 24 • Il tentativo di riparare l'inverter da soli può comportare il rischio di scosse elettriche o incendi e invalida la garanzia. • Tenere lontano da materiali infiammabili ed esplosivi per evitare incendi. Il luogo di installazione deve essere lontano da sostanze umide o corrosive. •...
  • Page 25 Schema di sistema 2 (si applica alle norme di cablaggio AS/NZS_3000:2012 per Australia e Nuova Zelanda) PV1+ PV1 - Inverter PV2+ PV2 - meter Main switch Ba�ery N-BAR E-BAR Loads Loads Modalità di funzionamento L'inverter ibrido offre diverse modalità di funzionamento in base ai diversi requisiti Modalità...
  • Page 26 si, l'energia solare verrà utilizzata per caricare la batteria. B. L'energia solare fornisce energia ai carichi come prima priorità; se l'energia solare non è sufficiente per alimentare tutti i carichi connessi, l'energia della batteria e l'energia solare alimenteranno contemporaneamente i carichi. Modalità...
  • Page 27 DIMENSIONE DEFINIZIONE DELL'INTERFACCIA Descrizione ogge�o PV1+/PV1-/PV2+/PV2- Porta WiFi per WiFi esterno Porta USB di aggiornamento DRM/BMS CT /CAN DRY IO /NTC Uscita EPS Rete Ba�eria +/ba�eria - Interru�ore fotovoltaico Interru�ore della ba�eria Load...

  • Page 28: Dati Tecnici

    DATI TECNICI Modelli VT-6605103 Ingresso corrente con�nua 7000 Potenza massima consigliata in corrente con�nua [W] Tensione massima in corrente con�nua [V] Tensione nominale di esercizio in corrente con�nua [V] 125-500 Intervallo di tensione del punto di massima potenza [V] Intervallo di tensione del punto di massima potenza...
  • Page 29 Uscita per il sistema di alimentazione 5000 EPS rated power[VA] 5000 Potenza massima del sistema di alimentazione [VA] 230VAC, 50/60Hz Tensione nominale del sistema di alimentazione, frequenza 21.7 Corrente nominale del sistema di alimentazione [A] 21.7 Corrente massima del sistema di alimentazione [A] <500ms Tempo di commutazione [s] <2%...
  • Page 30 Modello VT-6605103 Dimensioni [W/H/D](mm) 580*1800*350 Dimensioni dell'imballaggio 805*820*675/805*460*675 [W/H/D](mm) Peso ne�o [kg] Peso lordo [kg] Installazione console mode °C] -25~+60 (dera�ng at 45) Intervallo di temperatura di funzionamento Temperatura di stoccaggio °C] -25~+60 Rapporto stoccaggio/funzionamento 4%~100% (Condensing) humidity Al�tudine [m] <2000...

  • Page 31: Strumenti Necessari Per L'installazione

    DESCRIZIONE DEL PACCO Ogge�o Descrizione Ogge�o Descrizione Expansion screws and Inverter hexagonal screw Base Wi fimodule (op�onal) Scatola della ba�eria*2 GPRS module (op�onal) Ba�eria*6 (opzionale) User manual Asta metallica STRUMENTI NECESSARI PER L'INSTALLAZIONE Strumenti per l'installazione: pinza crimpatrice RJ 45, cacciavite, chiave inglese, ecc. FASI DI INSTALLAZIONE Fase 1: Fissare la base con la scatola della batteria 1, utilizzando 8 viti M5*12.
  • Page 32 Fase 3: Fissare le due scatole della batteria, aprire lo sportello della scatola delle batterie e utilizzare 3 viti M5*12 per fissarlo verso l'alto. Fase 4: Fissare il sistema di controllo dell'alimentazione – il metodo è lo stesso di quello della fase 2 e della fase 3.
  • Page 33 Fase 5: Fissare la macchina "una alla volta" – la parte superiore viene fissata alla parete e la parte inferiore viene fissata a terra utilizzando viti ad espansione M6. Fase 6: Fissare la batteria, come illustrato in figura, partendo da destra, con 24 viti M5*12. Durante il posizionamento della batteria, si prega di prestare attenzione alla direzione.

  • Page 34: Collegamento Della Batteria

    COLLEGAMENTO DELLA BATTERIA Battery5 Battery6 Battery4 Battery3 Battery2 Battery1 Battery output/input Note 1. Prima di scegliere una batteria, tenere presente che la tensione massima della batteria non può essere superiore a 59V, la tensione nominale della batteria non può superare i 48V e la comunicazione della batteria deve essere compatibile con l'inverter ibrido.
  • Page 35 è di 50/60Hz. Gli altri requisiti tecnici devono essere conformi ai requisiti della rete pubblica locale. Tabella dei cavi e dei microinterruttori consigliati Model VT-6605103 Cable 5-6mm² Micro-breaker Il microinterruttore deve essere installato tra l'inverter e la rete ed il carico non deve essere connesso direttamente all'inverter.
  • Page 36 CONNESSIONE FOTOVOLTAICA L'inverter ibrido può essere collegato in serie con moduli fotovoltaici a 2 circuiti per VT-6605103. Selezionare moduli fotovoltaici con funzionalità eccellenti e qualità affidabile. La tensione a circuito aperto dei gruppi di moduli collegati in serie deve essere < della tensione massima di ingresso in corrente continua.
  • Page 37 Definizione dell'interfaccia di comunicazione Schema degli ingressi del sistema di gestione della batteria L'interfaccia di comunicazione tra l'inverter e la batteria è RS485 o CAN con un connettore RJ45. La sequenza di cablaggio della testa di cristallo è conforme allo standard 568B: arancione bianco, arancione, verde bianco, blu, blu bianco, verde, marrone bianco e marrone.
  • Page 38 Connessione Wi-Fi e GPRS (opzionale) L'inverter è dotato di una porta Wi-Fi che può raccogliere i dati dall'inverter e trasmetterli al sito web di monitoraggio tramite Wi-Fi. WIFI WIFI Fase 1. Connettere la Wi-Fi alla porta "WiFi" nella parte inferiore dell'inverter. Fase 2. Stabilire la connessione tra l'inverter ed il router.

  • Page 39: Pannello Di Controllo

    IMPOSTAZIONI Pannello di controllo Descrizione Ogge�o Denominazione Visualizza le informazioni rela�ve all'inverter. Schermo si illumina di verde: L'inverter è in modalità di rete. Spento: l'inverter non è in modalità di rete. si illumina di verde: L'inverter è in modalità di disconnessione dalla rete.
  • Page 40 Istruzioni per l'uso delle tre modalità...
  • Page 41 Ad esempio, prima di selezionare la modalità, è possibile impostarla in base alla rete elettrica locale, modalità di ingresso fotovoltaico e tipo di batteria Power grid： ： PV input mode Battery parameters：...
  • Page 42 DIAGNOSI DEI GUASTI E SOLUZIONI L'inverter è di facile manutenzione. Quando si verificano i seguenti problemi, fare riferi- mento alle soluzioni riportate di seguito e contattare il distributore locale se il problema rimane irrisolto. La tabella seguente elenca alcuni dei principali problemi che possono verificarsi durante il funzionamento effettivo e le relative soluzioni di base.
