Montage- und Betriebsanleitung
Installation and operating instructions
Notice de montage et mode d'emploi
www.maico-ventilatoren.com
Kleinraumventilatoren
Small room fans
Aérateurs pour petites pièces

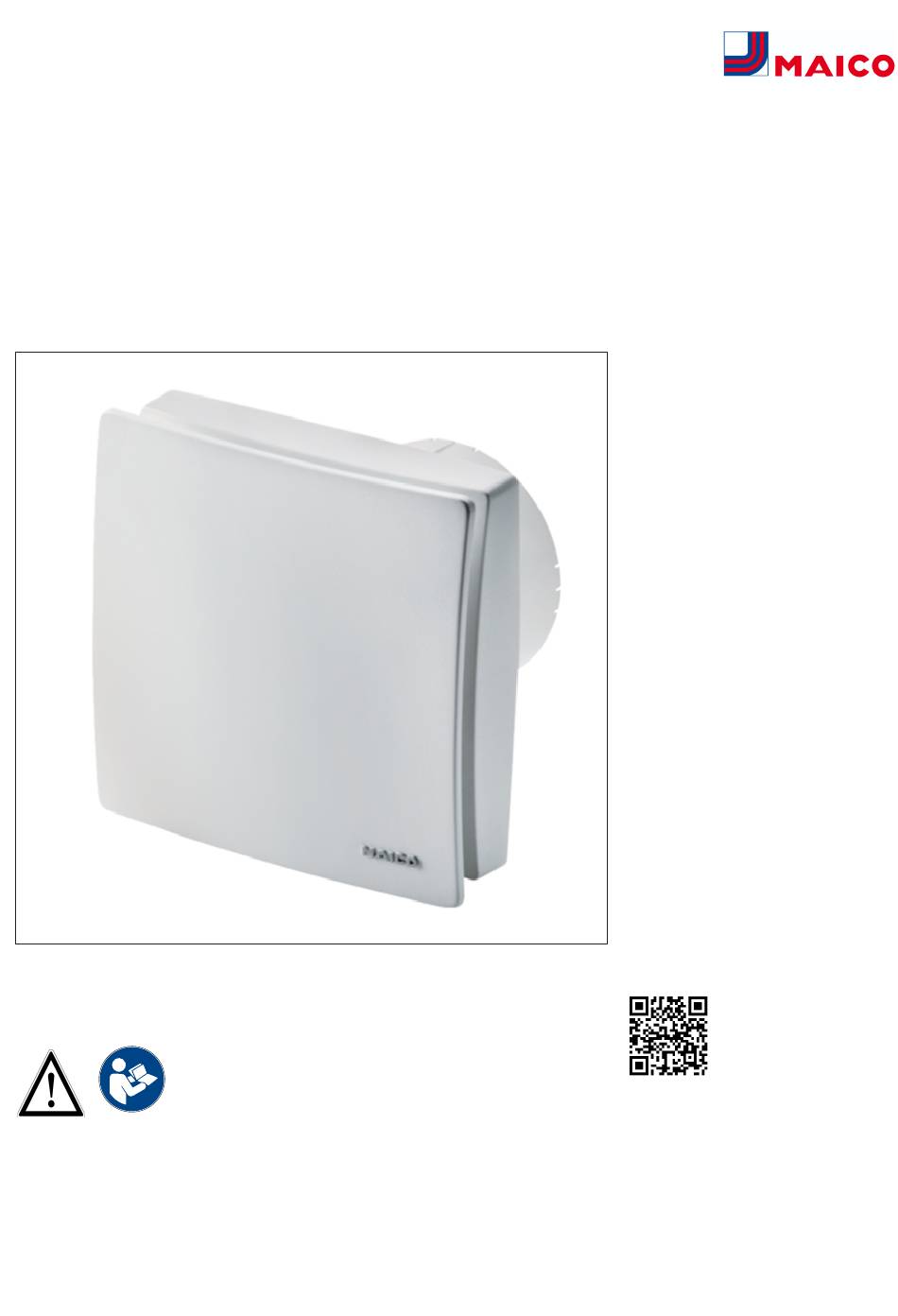

ECA 100 ipro
ECA 100 ipro VZC
ECA 100 ipro F
ECA 100 ipro H
ECA 100 ipro B
ECA 100 ipro K
ECA 100 ipro KVZC
ECA 100 ipro KF
ECA 100 ipro KH
ECA 100 ipro KB

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECA 100 ipro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Maico ECA 100 ipro

Summary of Contents for Maico ECA 100 ipro

  • Page 1 Montage- und Betriebsanleitung Installation and operating instructions Notice de montage et mode d'emploi ECA 100 ipro ECA 100 ipro VZC ECA 100 ipro F ECA 100 ipro H ECA 100 ipro B ECA 100 ipro K ECA 100 ipro KVZC...
  • Page 2 Geräteübersicht Geräteübersicht 1 Gehäuse mit Motor 9.2 Lichtsensor F 2 Flügelrad 9.3 Feuchtesensor H 3 Leitungstülle 4 Elektronikabdeckung 5 Innengitter oder Innenverschluss 5.1 Feststehendes Innengitter 5.2 Elektrisch betätigter Innenverschluss 5.3 Bimetall 6 Abdeckung 7 Designabdeckung 8 Elektronikplatinen 8.1 Standardelektronik 8.2 Sensorelektronik (nur bei Ausführungen F, H und B) 8.3 VZC-Elektronik 9 Sensoren...

  • Page 3: Table Of Contents

    4.2 ECA 100 ipro VZC, ECA 100 ipro KVZC ..........4.3 ECA 100 ipro F, ECA 100 ipro KF..4.4 ECA 100 ipro B, ECA 100 ipro KB ... 4.5 ECA 100 ipro H, ECA 100 ipro KH ... 4.6 Geräteausführungen ......

  • Page 4: Lieferumfang

    • Schaumstoffband • Standardausführung. • Montage- und Betriebsanleitung • ECA 100 ipro mit feststehendem Innengitter. 2 Sicherheit • ECA 100 ipro K mit elektrisch betätigtem In- nenverschluss. Diese Anleitung und die separat • Zwei Leistungsstufen serienmäßig. beigefügten Sicherheitshinweise für Klein- •...

  • Page 5: Eca 100 Ipro H, Eca 100 Ipro Kh

    4 Produktinformationen • ECA 100 ipro KB mit elektrisch betätigtem In- 60 Minuten nicht unterschritten, schaltet der Ven- nenverschluss. tilator in den eingestellten Nachlaufbetrieb und danach aus. • Zwei Leistungsstufen serienmäßig. Bedienung mit optionalem Lichtschalter • Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Bewegungssensor.

  • Page 6: Technische Daten

    6.3 Rohr Gewicht 0,7 kg 1. Kanten der Rohrinnenseite entgraten. Für weitere technische Daten → Typenschild. 2. Montagevorbereitungen wie in Kapitel Wand Für Kennlinien → www.maico-ventilatoren.com [} 6] beschrieben vornehmen. 6 Montagevorbereitungen 7 Montage und Inbetriebnahme 6.1 Wand Montagevideo Zum Untergrund passendes, ausreichend dimen- sioniertes Befestigungsmaterial verwenden.

  • Page 7: Gehäuseeinbau

    Gehäuse sitzen, auch mit Netzleitung. tig anbringen. 5. Kappe der Leitungstülle so abschneiden, dass An ECA 100 ipro H und KH unbedingt das die Leitungstülle die Netzleitung dicht um- Schaumstoffband anbringen, damit die Geräte schließt. Dabei die Kappe min. 5 mm ab- schneiden (Netzleitung lässt sich besser bie-...

  • Page 8: Betriebsprogramme

    Schaltbilder ECA 100 ipro. ECA 100 ipro in Standardausführung sind mit Doppelschaltern zweistufig bedienbar. Oh- ne Doppelschalter lässt sich der Ventilator ent- weder in Leistungsstufe 1 oder in Leistungsstu- fe 2 betreiben → zugehörige Schaltungsvarian- ten Schaltbilder ECA 100 ipro. einstellbare Betriebszeit einstellbare Einschalt- schaltergesteuert Nachlaufzeit verzögerung...

  • Page 9: Endmontage

    7 Montage und Inbetriebnahme 7.5 Endmontage GEFAHR durch Kurzschluss/Brand bei eindringender Feuchtigkeit in den Anschluss- raum. Für die Elektronikabdeckung ist eine plane Einbaulage vorgeschrieben, nicht bau- chig! Diese muss ringsum dicht am Gehäuse anliegen. einstellbare Betriebszeit einstellbare Einschaltver schaltergesteuert Nachlaufzeit zögerung Sparprogramm •...

  • Page 10: Inbetriebnahme

    8 Bedienung 8 Bedienung Ventilator ein/aus erfolgt per Schalter (z. B. Licht- schalter), je nach Gerätevariante mit Einschalt- verzögerung, bei H- und B-Geräten Betrieb auto- matisch bzw. per Zusatzschalter. 9 Wartung Das Gerät ist wartungsfrei. 10 Reinigung Ventilator regelmäßig reinigen, insbesonde- Gehäuseabdeckung re nach längerem Stillstand.

  • Page 11: Störungsbehebung

    Fax +49 7720 694 175 • Laufrad blockiert. Nur E-Mail: ersatzteilservice@maico.de durch Fachkraft zu- lässig: Abdeckung ab- nehmen. Innengitter Ersatzteile können unter www.shop.maico-venti- oder Innenverschluss latoren.com bestellt werden. über Rasthaken entrie- geln und ausbauen. Flügelrad überprüfen und ggf. reinigen.

  • Page 12: Ersatzteile Eca 100 Ipro

    12 Ersatzteile 2 Elektronikabdeckung AB- E059.2010.0000 12.1 Ersatzteile ECA 100 ipro DE ECA 100 ipro 1 Bezug und Einbau der Ersatzteile nur durch 3 Gitter Standard 0059.2012.0000 den Fachinstallateur. 4 Abdeckung kpl. ABD E059.2022.9000 ECA 100 ipro ECA 100 ipro 1 5 Kondensator KS ECA ER E157.0116.0000...
  • Page 13 12 Ersatzteile ECA 100 ipro H ECA 100 ipro B 1 Leiterplatte PL ABDE E101.1405.0004 1 Kondensator KS ECA ER E157.0116.0000 ECA 100 ipro F/H/B 2 Abdeckung kpl. (2 Sen- E059.2022.9100 2 Sensor - H SE ECA 100 E157.0141.0000 sorbohrungen ) ABD...

  • Page 14: Ersatzteile Eca 100 Ipro K

    12 Ersatzteile ECA 100 ipro KVZC 12.2 Ersatzteile ECA 100 ipro K Bezug und Einbau der Ersatzteile nur durch den Fachinstallateur. ECA 100 ipro K 1 Leiterplatte PL ABDE E101.1406.0004 ECA 100 ipro VZC 2 Elektronikabdeckung E059.2010.0000 1 Leiterplatte PL ABDE E101.1404.0000...
  • Page 15 12 Ersatzteile ECA 100 ipro KF ECA 100 ipro KH Set PL SE ABDE ECA E101.1405.0100 1 Leiterplatte PL ABDE E101.1405.0004 100 ipro F ECA 100 ipro F/H/B (Set = Leiterplatte + Sen- 2 Sensor - H SE ECA 100 E157.0141.0000...

  • Page 16: Demontage Und Umweltgerechte Ent- Sorgung

    13 Demontage und umweltgerechte Entsorgung ECA 100 ipro KB 13 Demontage und umweltge- rechte Entsorgung Altgeräte und Elektronikkomponenten dürfen nur durch Elektrofachkräfte demontiert wer- den. Beiblatt Sicherheitshinweise beachten. Verpackungen und Altgeräte enthalten wertvolle, wiederverwertbare Materialien. Nach ElektroG und WEEE-Richtlinie dür- fen diese nicht mit dem Restmüll entsorgt...

  • Page 17: Unit Overview

    Unit overview Unit overview 1 Housing with motor 9.2 Light sensor F 2 Impeller 9.3 Humidity sensor H 3 Cable grommet 4 Electronics cover 5 Internal grille or internal shutter 5.1 Fixed internal grille 5.2 Electrically operated internal shutter 5.3 Bimetal 6 Cover 7 Designer cover 8 Electronic circuit boards...
  • Page 18 4.2 ECA 100 ipro VZC, ECA 100 ipro KVZC ..........4.3 ECA 100 ipro F, ECA 100 ipro KF.. 4.4 ECA 100 ipro B, ECA 100 ipro KB . 4.5 ECA 100 ipro H, ECA 100 ipro KH . 4.6 Unit versions........

  • Page 19: Scope Of Delivery

    • Small room fans for extracting air from rooms. • Foam strip • Model with start delay and overrun time. • Installation and operating instructions • ECA 100 ipro VZC with fixed internal grille. • ECA 100 ipro KVZC with electrically operated 2 Safety internal shutter.

  • Page 20: Unit Versions

    5 Technical data • ECA 100 ipro KH with electrically operated in- 5 x 1.5 ● ternal shutter. ipro • Barrier-free product as the fan switches itself on and off via the humidity sensor. 0/50/90/ 0/8/17/ 5 x 1.5 ●...

  • Page 21: Technical Data Table

    0.7 kg low for a condensation drain or condensate col- For more technical data → rating plate. lector in the riser. For characteristic curves → www.maico-ventil- 6.3 Duct atoren.com 1. Deburr edges on the inside of the duct. 6 Mounting preparations 2.

  • Page 22: Housing Installation

    Make sure that the surface is flat. When installing the FE 100/1 window in- stallation kit or the ECA-DR spacing frame, see the associated installation instructions at www.maico-ventilatoren.com. 1. Insert housing into wall breakthrough/wall sleeve (TOP). 7. Insert cable grommet into housing.

  • Page 23: Operating Programs

    • Power level 1 during room use, power level 2 during overrun time. • J4 bridged, J5 bridged. Spring terminal Circuit diagram 3. Connect power cable to spring terminal → ECA 100 ipro circuit diagrams. Adjustable Switch-controlled Adjustable The standard model of ECA 100 ipro can be start delay...

  • Page 24: Final Mounting

    7 Installation and commissioning Economy program • Power level 1 during operation and overrun time. • J4 open, J5 bridged Adjustable Adjustable Switch-controlled start delay overrun time operating time I, II, III Locking tabs Power program 1. Push the electronics cover onto the 3 locking tabs at the housing recesses I, II and III, one •...

  • Page 25: Commissioning

    • No start delay for the ECA 100 ipro, ECA 100 ipro K, ECA 100 ipro B and ECA 100 ipro KB variants. No overrun time for the ECA 100 ipro and ECA 100 ipro K vari- ants. • Factory setting – start delay of 50 seconds. Variants F and KF = 0 seconds. Factory setting –...

  • Page 26: Spare Parts

    Unlock internal grille or internal shutter via locking hooks. Check impeller and clean if necessary. 12.1 Spare parts for ECA 100 ipro Fan does not switch • Overrun time (max. 25 off. min.). Wait for overrun Spare parts may only be sourced from and time and reduce if ne- fitted by a specialist installer.
  • Page 27 ECA 100 ipro VZC Set PL ABDE ECA 100 E101.1405.0100 ipro F 1 Printed circuit board, PL E101.1406.0004 (Set = printed circuit ABDE ECA 100 ipro VZC board + sensor) 2 Electronics cover, ABDE E059.2010.0000 3 Electronics cover, E059.2010.9000 ECA 100 ipro 1...

  • Page 28: Spare Parts For Eca 100 Ipro K

    100 ipro 2 6 Capacitor, KS ECA ER E157.0116.0000 6 Grille, standard 0059.2012.0000 Spare parts: www.shop.maico-ventilatoren.com Spare parts: www.shop.maico-ventilatoren.com 12.2 Spare parts for ECA 100 ipro K Spare parts may only be sourced from and fitted by a specialist installer.
  • Page 29 4 Shutter frame with bi- E059.2007.9101 metal / VM KR ECA 100 ipro 5 Cover, cpl. (1 sensor E059.2022.9200 bore) ABD ECA 100 ipro 6 Capacitor, KS ECA ER E157.0116.0000 Spare parts: www.shop.maico-ventilatoren.com 1 Printed circuit board, PL E101.1406.0004 ABDE ECA 100 ipro 2 Electronics cover, ABDE E059.2010.0000...
  • Page 30 ECA 100 ipro KB 1 Printed circuit board, PL E101.1405.0004 1 Printed circuit board, PL E101.1405.0004 ABDE ECA 100 ipro F/H/ ABDE ECA 100 ipro F/H/ 2 Sensor - H SE ECA 100 E157.0141.0000 2 Sensor - B SE ECA 100 E157.0139.0000...

  • Page 31: Dismantling And Environmentally Sound Disposal

    For more information → https:// www.maico-ventilatoren.com/ser- vice/entsorgung. Acknowledgements © Maico Elektroapparate-Fabrik GmbH. Trans- lation of the original operating instructions. Mis- prints, errors and technical changes are reserved. The brands, brand names and protected trade marks that are referred to in this document refer...

  • Page 32: Vue D'ensemble De L'appareil

    Vue d'ensemble de l'appareil Vue d'ensemble de l'appareil 1 Boîtier avec moteur 9.1 Capteur de mouvement B 2 Hélice 9.2 Capteur de lumière F 3 Manchon de câble 9.3 Détecteur d'humidité H 4 Cache électronique 5 Grille intérieure ou fermeture intérieure 5.1 Grille intérieure fixe 5.2 Fermeture intérieure à...
  • Page 33 Sommaire Sommaire Volume de fourniture ......34 Sécurité ........... 34 Utilisation conforme ......34 Informations produit ......34 4.1 ECA 100 ipro, ECA 100 ipro K ..34 4.2 ECA 100 ipro VZC, ECA 100 ipro KVZC ......4.3 ECA 100 ipro F, ECA 100 ipro KF..34 4.4 ECA 100 ipro B, ECA 100 ipro KB ... 34 4.5 ECA 100 ipro H, ECA 100 ipro KH ... 35 4.6 Versions d'appareils ......

  • Page 34: Volume De Fourniture

    1 Volume de fourniture • Marche / Arrêt par interrupteur d'éclairage ou 1 Volume de fourniture interrupteur séparé. • Ventilateur • Utilisable à deux niveaux grâce à un commuta- • Cache électronique teur double courant du commerce. • Ruban en mousse 4.2 ECA 100 ipro VZC, •...

  • Page 35: Eca 100 Ipro H, Eca 100 Ipro Kh

    4 Informations produit • ECA 100 ipro KB avec fermeture intérieure à • Sans augmentation de l'humidité, le ventilateur actionnement électrique. continue à fonctionner au niveau de puissance 1 jusqu'à ce que l'humidité repasse sous la va- • Deux niveaux de puissance en série. leur de référence enregistrée.

  • Page 36: Caractéristiques Techniques

    0,7 kg  K Pour des caractéristiques techniques supplémen- ECA 1 0/50/90/ 0/8/17/ 5 x 1,5 ● taires → Plaque signalétique. 00 ipro  Pour courbes caractéristiques → www.maico- KVZC ventilatoren.com ECA 1 0/50/90/ 0/8/17/ 3 x 1,5 ● 00 ipro  6 Préparatifs de montage 6.1 Mur ECA 1...

  • Page 37: Plafond

    DR, voir Notice de montage correspondante 1. Déballer l'appareil et retirer le cache de pro- tection. sur www.maico-ventilatoren.com. 1. Introduire le boîtier dans le perçage de cloi- son / la gaine murale (TOP = haut). 2. Pour détacher le cache de protection, déver- rouiller les crochets d'arrêt avec un tournevis.

  • Page 38: Branchement Électrique

    7 Montage et mise en service 2. Positionner le boîtier à l'horizontale et marquer DANGER en raison de court-circuit/incen- les deux orifices des chevilles, voir flèches. die suite à pénétration d’humidité dans l’es- 3. Percer les orifices des chevilles de Ø 6 mm et pace de branchement.

  • Page 39: Programmes De Commande

    7 Montage et mise en service 7.4 Programmes de commande • VZC, KVZC, F, KF, B et KB : les cavaliers J4 et J5 permettent de régler l'un des 4 pro- grammes de commande suivants. • H et KH : les cavaliers J4 et J5 permettent de régler l'un des 4 programmes de commande suivants.

  • Page 40: Montage Final

    7 Montage et mise en service 7.5 Montage final DANGER en raison de court-circuit/incen- die suite à pénétration d’humidité dans l’es- pace de branchement. La position de mon- tage prescrite pour le cache électronique est plane et non pas bombée ! Elle doit épouser de manière parfaite et étanche le pourtour du boîtier.

  • Page 41: Utilisation

    8 Utilisation 2. Effectuer un test de fonctionnement. 3. Poser le cache de protection design, mettre en marche le fusible secteur, retirer le panneau 8 Utilisation d'avertissement et effectuer un test de fonc- tionnement. Le ventilateur est activé/désactivé (Marche/Arrêt) avec un interrupteur (p. ex. interrupteur d'éclai- 11 Élimination des dysfonctionne- rage), selon la variante de l'appareil avec tempo- risation de démarrage, pour les appareils H et B...

  • Page 42: Pièces De Rechange

    0059.2012.0000 haute impédance. Re- 4 Cache de protection cpl. E059.2022.9000 commandation : ABD ECA 100 ipro 1 connecter le condensa- Pièce de rechange : www.shop.maico-ventilato- teur X2 (220 nF / 250 V) au fil neutre. ren.com 12 Pièces de rechange Adressez vos questions à : Maico Elektroapparate-Fabrik GmbH Steinbeisstraße 20 78056 Villingen-Schwenningen, Allemagne Tél.
  • Page 43 4 Cache de protection cpl. E059.2022.9000 4 Grille standard 0059.2012.0000 ABD ECA 100 ipro 1 5 Cache de protection cpl. E059.2022.9200 5 Condensateur E157.0116.0000 (1 trou du capteur) KS ECA ER ABD ECA 100 ipro 3 Pièce de rechange : www.shop.maico-ventilato- 6 Condensateur E157.0116.0000 ren.com KS ECA ER Pièce de rechange : www.shop.maico-ventilato- ren.com...
  • Page 44 4 Détecteur - E157.0139.0000 B SE ECA 100 ipro B 5 Cache de protection cpl. E059.2022.9200 (1 trou du capteur) 5 Cache électronique es- E059.2010.9000 ABD ECA 100 ipro 3 tampé ABDE ECA 100 ipro 2 6 Condensateur E157.0116.0000 KS ECA ER 6 Grille standard 0059.2012.0000 Pièce de rechange : www.shop.maico-ventilato- Pièce de rechange : www.shop.maico-ventilato- ren.com ren.com...

  • Page 45: Pièces De Rechange Eca 100 Ipro K

    2 Cache électronique E059.2010.0000 ABDE ECA 100 ipro 1 4 Cache de protection cpl. E059.2022.9000 ABD ECA 100 ipro 1 3 Cache de volet avec bi- E059.2007.9101 lame / 5 Condensateur E157.0116.0000 VM KR ECA 100 ipro KS ECA ER 4 Cache de protection cpl. E059.2022.9000 Pièce de rechange : www.shop.maico-ventilato- ABD ECA 100 ipro 1 ren.com Pièce de rechange : www.shop.maico-ventilato- ren.com...
  • Page 46 5 Cache de protection cpl. E059.2022.9200 VM KR ECA 100 ipro (1 trou du capteur) 5 Cache de protection cpl. E059.2022.9200 ABD ECA 100 ipro 3 (1 trou du capteur) 6 Condensateur E157.0116.0000 ABD ECA 100 ipro 3 KS ECA ER 6 Condensateur E157.0116.0000 KS ECA ER Pièce de rechange : www.shop.maico-ventilato- ren.com Pièce de rechange : www.shop.maico-ventilato- ren.com...

  • Page 47: 13 Démontage Et Élimination Dans Le Res- Pect De L'environnement

    E157.0139.0000 B SE ECA 100 ipro B Mentions légales 3 Cache électronique es- E059.2010.9000 tampé © Maico Elektroapparate-Fabrik GmbH. Traduc- ABDE ECA 100 ipro 2 tion du mode d'emploi d'origine en langue alle- mande. Sous réserve de fautes d'impression, 4 Cache de volet avec bi- E059.2007.9101 d'erreurs et de modifications techniques. Les lame /...

  • Page 48: Wiring Diagrams

    Schaltbilder / Wiring diagrams / Schémas de branchement ECA 100 ipro, ECA 100 ipro K ECA 100 ipro, ECA 100 ipro K Nenndrehzahl hohe Stufe Nenndrehzahl niedrige Stufe Nominal speed, high level Nominal speed, low level Régime nominal de niveau élevé...
  • Page 49 2 niveaux de vitesse (niveau élevé et faible) S1 Ein/Aus, On/Off, Marche/Arrêt STX 1,5 Drehzahlsteller Aufputz/Unterputz Speed controller surface-mounted/recessed ECA 100 ipro, ECA 100 ipro K mit/ mounted with/avec STX 1,5 / STSX 2,5 Régulateur de vitesse, installation apparent/instal- Drehzahl mit STX 1,5 / STSX 2,5 einstellbar lation encastrée...
  • Page 50 ECA 100 ipro VZC, ECA 100 ipro KVZC ECA 100 ipro H, ECA 100 ipro KH ECA 100 ipro B, ECA 100 ipro KB ECA 100 ipro F, ECA 100 ipro KF...
  • Page 51 Notizen...
  • Page 52 Maico Elektroapparate-Fabrik GmbH Steinbeisstr. 20 78056 Villingen-Schwenningen Deutschland www.maico-ventilatoren.com Service +49 7720 6940 info@maico.de 7185.1133.0009_RLF.9_03.25_DSW-AS...

This manual is also suitable for:

Eca 100 ipro vzcEca 100 ipro fEca 100 ipro hEca 100 ipro bEca 100 ipro kEca 100 ipro kvzc ... Show all
