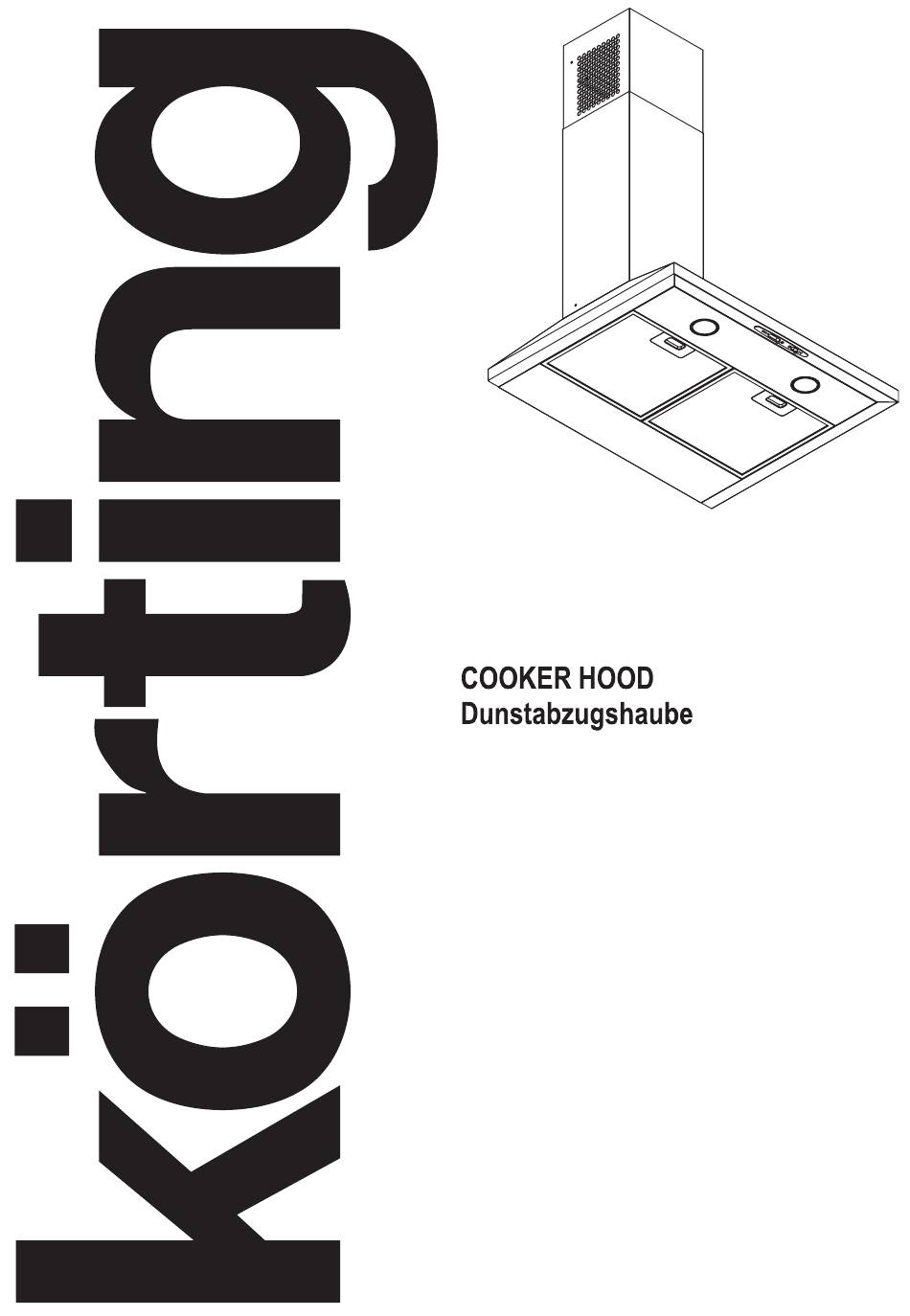

  • Page 1 CHP6A2X...

  • Page 2: Table Of Contents

    CONTENTS SAFETY INSTRUCTIONS…………………………………..…………………1 INSTALLATION ……………………..…..……………………………..………3 START USING YOUR HOOD…………………..……………………..……8 TROUBLESHOOTING…………………………………..……………….……9 MAINTENANCE AND CLEANING…………………………………..………9 ENVIRONMENTAL PROTECTION…………………………………..………12 TECHNICAL SPECIFICATION..............12...

  • Page 3: Safety Instructions

    SAFETY INSTRUCTIONS This manual explains the proper installation and use of your chimney extractor, please read it carefully before using even if you are familiar with the product. The manual should be kept in a safe place for future reference. Never to do: Always to do: ●...
  • Page 4 Always to do: Always to do: ● Always put lids on pots and pans when ● Caution: The appliance and its accessible cooking on a gas cooker. parts can become hot during operation. ● When in extraction mode, air in the room is Be careful to avoid touching the heating being removed by the chimney extractor.

  • Page 5: Installation

    INSTALLATION (VENT OUTSIDE) This appliance must be installed by a qualified electrician. If you have an outlet to the outside, your chimney extractor can be connected as below picture by means of an extraction duct (enamel, aluminum, flexible pipe or inflammable material with an interior diameter of 150mm) 1.
  • Page 6 Screw plug 175mm Pic 2 Screw (4mmx36mm) 140mm 115mm 270mm 4.Drill six holes, insert wall plugs in all six holes, and then insert two screws into the middle hole. See Pic 2 Pic 3 5.Hang the lid on the screw. See Pic 3 Pic 4 6.Fix the bottom screws from inside the hood then tighten them.
  • Page 7 Pic 6 8.Fix the decorative tube to the bracket. Connect top of the ducting tube to vent kit as per manufacturers instructions. See Pic6 9.Lay the expansion pipe to the wall outlet. Fix the expansion pipe with the cable tie on the wall-outlet.
  • Page 8 ● Mount two half-parts 2 into the body 6; A pin 3 should be top oriented; ● ● The axis 4 should be inserted in the holes 5 on body; Repeat all the operations for the 2nd half-part. ● HINTS FOR EXHAUST DUCT INSTALLATION The following rules must be strictly followed to obtain optimal air extraction: ●...
  • Page 9 Installation (Vent inside) If you do not have an outlet to the outside, exhaust pipe is not required andthe installation is similar to the one show in section “Installation (Vent outside)”. CARBON FILTER-buy separately Activated carbon filter can be used to trap odors. Normally the activated carbon filter should be changed at three or six months according to your cooking habit.

  • Page 10: Start Using Your Hood

    WARNING : ● For safety reason, please use only the same size of fixing or mounting screw which are recommended in this instruction manual. ● Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. START USING YOUR CHIMNEY EXTRACTOR Push button/Electronic button 1 Off button...

  • Page 11: Troubleshooting

    TROUBLESHOOTING Fault Possible Cause Solution Fan switch turned off Select a fan switch position. Light on, but motor does Fan switch failed Contact service center. not work Motor failed Contact service center. Reset/Replace fuses. House fuses blown Light does not work, motor Refit cord to power outlet.
  • Page 12 ● External surfaces are susceptible to scratches and abrasions, so please follow the cleaning instructions to ensure the best possible result is achieved without damage. GENERAL Cleaning and maintenance should be carried out with the appliance cold especially when cleaning.Avoid leaving alkaline or acid substances (lemon juice, vinegar etc.) on the surfaces. STAINLESS STEEL The stainless steel must be cleaned regularly (e.g.weekly) to ensure long life expectancy.Dry with a clean soft cloth.
  • Page 13 INSTALLING GREASE MESH FILTERS To install filters for the following four steps (See pic below): - Angle the filter into slots at the back of the hood. - Push the button on handle of the filter. - Release the handle once the filter fits into a resting position. - Repeat to install all filters.

  • Page 14: Environmental Protection

    At the end of life, the appliance should not be disposed of with household waste. Check with you Local Authority or retainer for recycling advice. TECHNICAL SPECIFICATION Cooker Hood CHP6A2X Rated Voltage 220-240V~ Rated Frequency 50Hz Total Power 66.5W...
  • Page 15 INHALTS- VERZEICHNIS SICHERHEITSHINWEISE..................1 INSTALLATION....................4 GEBRAUCH DER DUNSTABZUGSHAUBE…..........9 FEHLERBEHEBUNG..................10 REINIGUNG UND PFLEGE................10 UMWELTSCHUTZ…..................13 TECHNISCHE DATEN..................14...

  • Page 16: Sicherheitshinweise

    SICHERHEITSHINWEISE In dieser Gebrauchsanleitung wird die fachgerechte Installation und Verwendung Ihrer neuen Dunstabzugshaube erläutert. Lesen Sie bitte diese Anleitung vor dem Gebrauch sorgfältig durch, auch wenn Sie mit dem Produkt vertraut sind. Bewahren Sie dieses Handbuch an einem sicheren Ort zum zukünftigen Nachschlagen auf. Was Sie nicht tun sollten: Was Sie immer tun sollten: ...
  • Page 17 Was Sie immer tun sollten: Setzen Sie beim Garen auf ● entsprechende Hinweise über den einem Gaskochfeld immer sicheren Gebrauch des Geräts Deckel auf Töpfe und Pfannen erhalten und die mit dem Gebrauch auf. des Geräts verbundenen Gefahren Im Absaugmodus wird die ●...
  • Page 18 Was Sie immer tun sollten: ● Vorsicht:Das Gerät und einige ● Reinigen Sie Ihr Gerät zugängliche Teile des Geräts können regelmäßig gemäß den während des Betriebs heiß werden. Hinweisen im Kapitel . Sorgen Sie dafür, dass Sie die Heizelemente während des Betriebs des ●...

  • Page 19: Installation

    INSTALLATION (ABLUFTBETRIEB) Dieses Gerät darf nur von einer Elektrofachkraft installiert werden. Wenn Sie einen Entlüftungskanal nach außen haben, können Sie Ihre Dunstabzugshaube wie unten abgebildet an einen Entlüftungskanal anschließen (Email, Aluminium, flexibles Rohr oder entzündliches Material mit einem Innendurchmesser von 150 mm). 1.Schalten Sie das Gerät vor der Installation aus und ziehen Sie den Netzstecker aus der Steckdose.
  • Page 20 Gewindest Abb. opfen Schra (4mm x 36) ube?? 4.Bohren Sie sechs Löcher in die Wand, setzen Sie die Dübel in alle sechs Löcher ein und setzen Sie dann zwei Schrauben in das mittlere Loch ein. Siehe Abb. 2 Abb. 3 5.Hängen Sie den Deckel auf die Schraube.
  • Page 21 Abb. 6 8.Befestigen Sie das Zierrohr an der Halterung. Verbinden Sie die Oberseite des Rohrs mit dem Entlüftungskit gemäß den Anweisungen des Herstellers. Siehe Abb. 6 9.Verlegen Sie das Expansionsrohr zur Wandöffnung. Befestigen Sie das Expansionsrohr mit dem Kabelbinder an der Wandöffnung. Siehe Abb.
  • Page 22 ● zwei Halbelemente 2 an den Körper 6 des Geräts montieren; ● Ein Stift 3 sollte oben liegen; ● Die Achse 4 ist in die Löcher 5 am Körper einzuführen; Wiederholen Sie alle Vorgänge für das 2. Halbelement. ● TIPPS FÜR DIE INSTALLATION DES ABLUFTKANALS Folgende Regeln müssen genau befolgt werden, um eine optimale Luftabsaugung zu erzielen: ●...
  • Page 23 Installation (Umluftbetrieb) Wenn Sie keinen Entlüftungskanal nach außen haben, ist das Abluftrohr nicht erforderlich und die Installation ähnelt der im Abschnitt „Installation (Entlüftung nach außen)“ angeführten. KOHLEFILTER - Nicht im Lieferumfang enthalten Aktivkohlefilter können verwendet werden, um Gerüche einzufangen. Normalerweise sollte der Aktivkohlefilter nach drei oder sechs Monaten, entsprechend Ihren Kochgewohnheiten, durch einen neuen Filter ersetzt werden.

  • Page 24: Gebrauch Der Dunstabzugshaube

    WARNUNG! ● Verwenden Sie aus Sicherheitsgründen nur gleiche Größe Befestigungselementen, dieser Gebrauchsanleitung empfohlen wird. ● Falls Schrauben bzw. Befestigungselemente nicht gemäß vorliegenden Anleitung installieren, kann dies zu elektrischen Gefahren führen. GEBRAUCH DER DUNSTABZUGSHAUBE Drucktaste/elektronische Taste 1 AUS-Taste Sie wird zum Ausschalten des Lüfters verwendet. Taste für niedrige Geschwindigkeit Sie dient zur Belüftung der Küche.

  • Page 25: Störungen

    STÖRUNGEN Fehler Mögliche Ursachen Lösung Die Taste des Lüfters ist Wählen Sie eine ausgeschaltet. Lüftergeschwindigkeit. Indikatorlämpchen Die Lüftertaste ist defekt. Bitte wenden Sie sich an das leuchtet, doch der Kundendienstcenter. Motor funktioniert nicht. Der Motor ist ausgefallen. Bitte wenden Sie sich an das Kundendienstcenter.
  • Page 26 ● Die Oberfläche des Geräts ist für Kratzer und Abschürfungen anfällig, deswegen sollten Sie die Reinigungsanweisungen befolgen, um sicherzustellen, dass das bestmögliche Ergebnis ohne Beschädigungen erzielt wird. ALLGEMEINES Reinigung und Wartung des Geräts sollten nur durchgeführt werden, wenn das Gerät kalt ist. Vermeiden Sie es, alkalische oder saure Substanzen (Zitronensaft, Essig usw.) auf der Oberfläche des Geräts zu lassen.
  • Page 27 MONTAGE DES FETTFILTERS So werden die Filter in vier Schritten (siehe Abbildung unten) installiert: Stecken Sie die Filter in die Schlitze an der Rückseite der Dunstabzugshaube. Drücken Sie die Taste am Griff des Filters. Lassen Sie den Griff los, sobald der Filter in seiner Ruheposition steckt. Wiederholen Sie diesen Vorgang, um alle Filter zu installieren.

  • Page 28: Umweltschutz

    UMWELTSCHUTZ Dieses Produkt ist mit dem Symbol der selektiven Entsorgung von Elektro-Altgeräten gekennzeichnet. Dies bedeutet, dass dieses Produkt nicht mit Hausmüll entsorgt werden darf, sondern nach einem System der selektiven Sortierung gemäß der Richtlinie 2012/19/EU entsorgt werden muss. Es wird danach recycelt oder demontiert, um die Auswirkungen auf die Umwelt zu minimieren.

  • Page 29: Technische Daten

    TECHNISCHE DATEN Dunstabzugshaube CHP6A2X Nennspannung 220-240V~ Frequenz 50 Hz Gesamtleistung 66,5 Watt Motornennleistung 65 Watt Beleuchtung ≤1,5 W × 1 Maße:BxTxH (mm) 600x 475x(565~940) Nettogewicht 6,5 kg...
