human care Cosmos 56100 User Manual

Hide thumbs Also See for Cosmos 56100:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 5

Quick Links

Download this manual
Cosmos
56100, 56105, 56110, 56115, 56120, 56125
User manual / Bruksanvisning /
Benutzerhandbuch / Gebruikershandleiding

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cosmos 56100 and is the answer not in the manual?

Questions and answers

Related Manuals for human care Cosmos 56100

Summary of Contents for human care Cosmos 56100

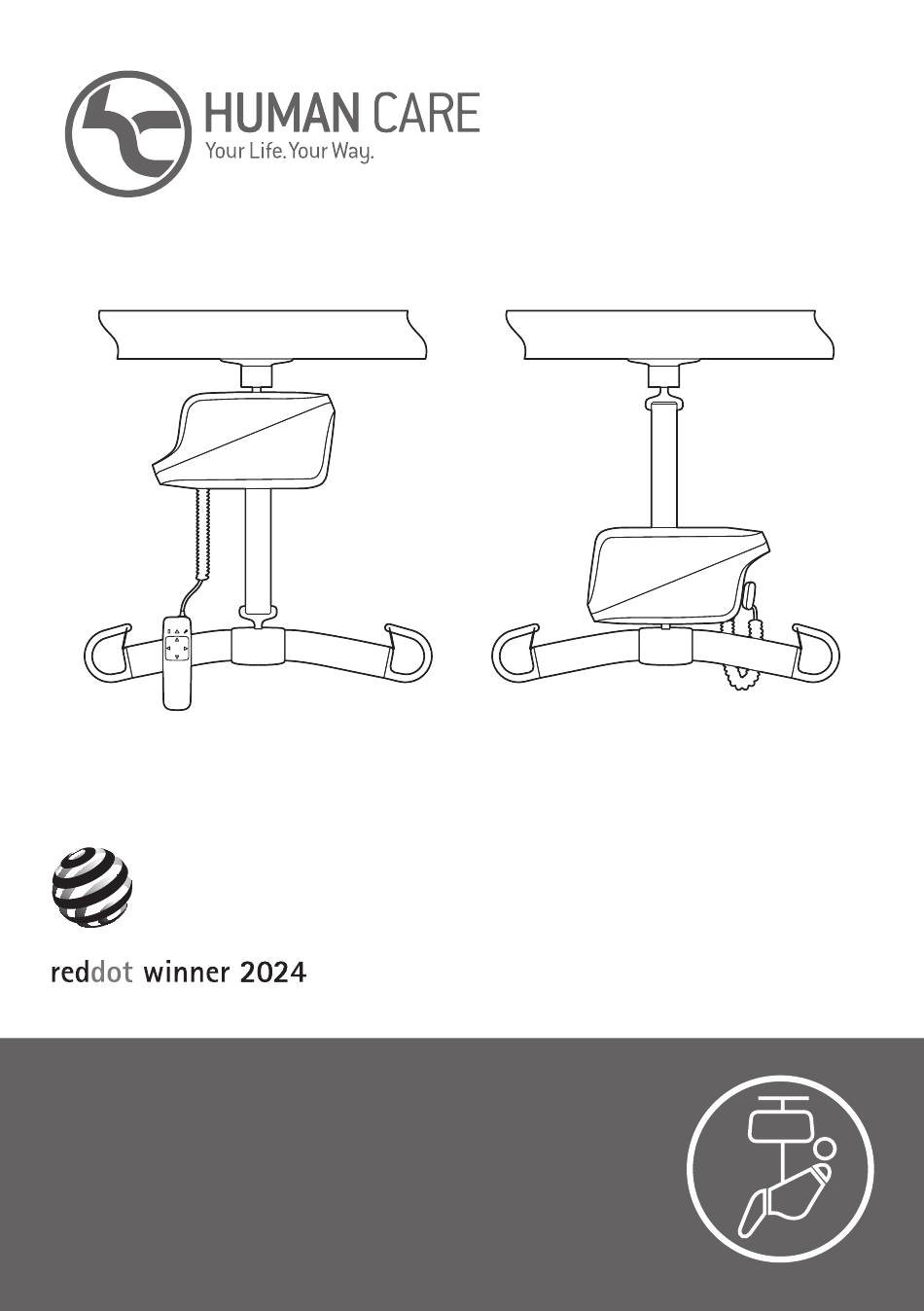

  • Page 1 Cosmos 56100, 56105, 56110, 56115, 56120, 56125 User manual / Bruksanvisning / Benutzerhandbuch / Gebruikershandleiding...
