Summary of Contents for horntools ExRoof HMIL2RR02FIT

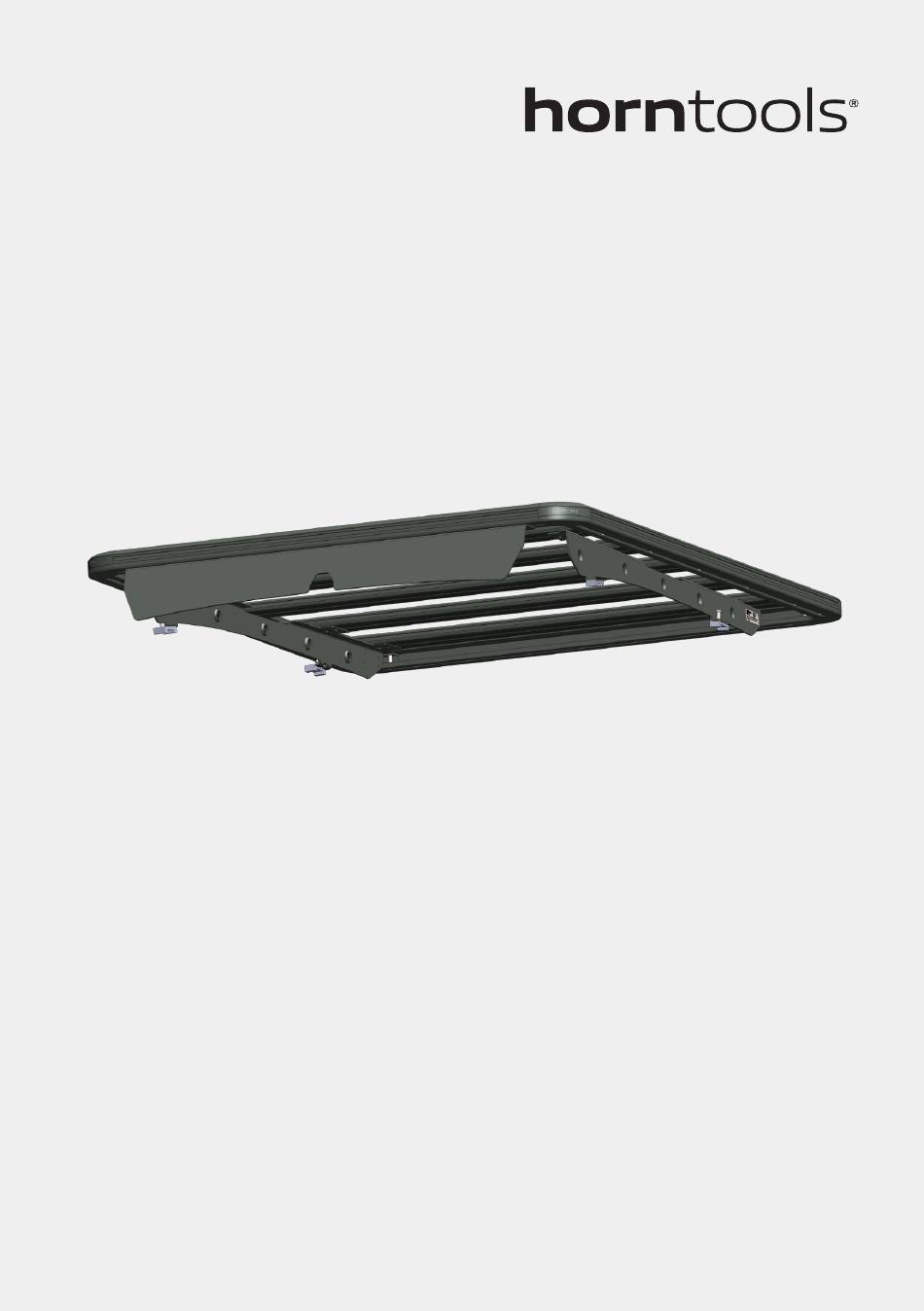

- Page 1 ExRoof Dachträgerfuss Serviceanleitung ExRoof mounting feet service instructions Modell | Model: HMIL2RR02FIT...
-
Page 2: Allgemeine Hinweise General Information
Für eventuell vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten! horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes reserved! - Page 3 Silikon unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere • Screw lock (e.g. Loctite 243) bitte deinen horntools Händler und warte mit dem Einbau des Systems bis • Silicone alle Teile unbeschädigt bei dir sind. Before installing the horntools product, check if all parts are in the Dieses Produkt kann nur auf Fahrzeuge mit Gewindeeinsätzen im...
-
Page 4: Stückliste Partlist
Dachträger DO‘s und DONT‘s Stückliste Roof Rack DO‘s and DONT‘s Partlist festzurren / fix Anzahl / Bild / Zeichnungsnummer / Beschreibung / Quantity Image Drawing number Description HMIL2RR02FIT Montagefüße / mounting brackets km/h HMIL2RR02FIT_ Deflektor / deflector deflector festzurren / fix festzurren / fix HMIL2RR02FIT_spacer Abstandhalter / spacer... - Page 5 Schraubenliste Serviceanleitung Boltlist Service instructions Montage der Haltefüße | mounting of the cabin brackets Größe / Festigkeit / Kopfform / Oberfläche / Drehmoment Anzahl / Artikel / Article Beginne, indem du den Abstand zwischen den Montagebohrungen Size strength head Surface finish torque [Nm] Quantity von links nach rechts misst und diesen aufschreibst.
- Page 6 Montagefüße am Fahrzeugdach befestigen | attach mounting feet to the cars roof Abb. 2 Montagefüße auf dem Dachträger verschraubt / mounting brackets attached to the Abb. 3 rack platform Gewindeeinsatz im Dach / threaded nutsert on the roof Die Montagefüße mit den Nutensteinen (die ins Profil eingedreht werden können) so an den Dachträger verschrauben, dass sie Aluminium-Abstandhalter über die vier Gewindeeinsätze am Dach noch verschiebbar sind.
- Page 7 Dachträger am Dach befestigen | mounting the roofrack to the Deflektor anbringen | Attachment of the deflector roof of the car Um den Deflektor vorne am Dachträger zu montieren, müssen zuerst die 5 großen Nutensteine anhand folgender Anleitung, auf der Unterseite des vordersten Querprofils, eingeschoben werden.
- Page 8 Abb. 6 Abb. 7 Nutenstein eingedreht / Slot nut locked Deflektor montiert / Deflector attached Wie in Abb. 7 gezeigt, befestige den Deflektor mit den M8 x 14 mm Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls Schrauben mittig unter dem vordersten Querprofil. Dazu müssen die nachziehen.
- Page 9 Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment Notizen | Notes anziehen | Torque down all bolts in accordance to below guidelines Drehmomenttabelle | Torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeitsklasse 10.9 12.9 10.9 12.9 M 4x0,70 1,29 1,71 1,02...
- Page 10 Der Service darf nur durch geschultes Fachpersonal oder Fachwerkstätten durchgeführt werden. Outside the scope of application of the Product Liability Act, horntools‘ liability is limited to intent or gross negligence. Liability for slight negligence, compensation for consequential damage and financial loss or personal injury are excluded.
- Page 11 GmbH Wallenmahd 23 6850 Dornbirn Austria T +43 5572 57226 info@horntools.com horntools.com...
