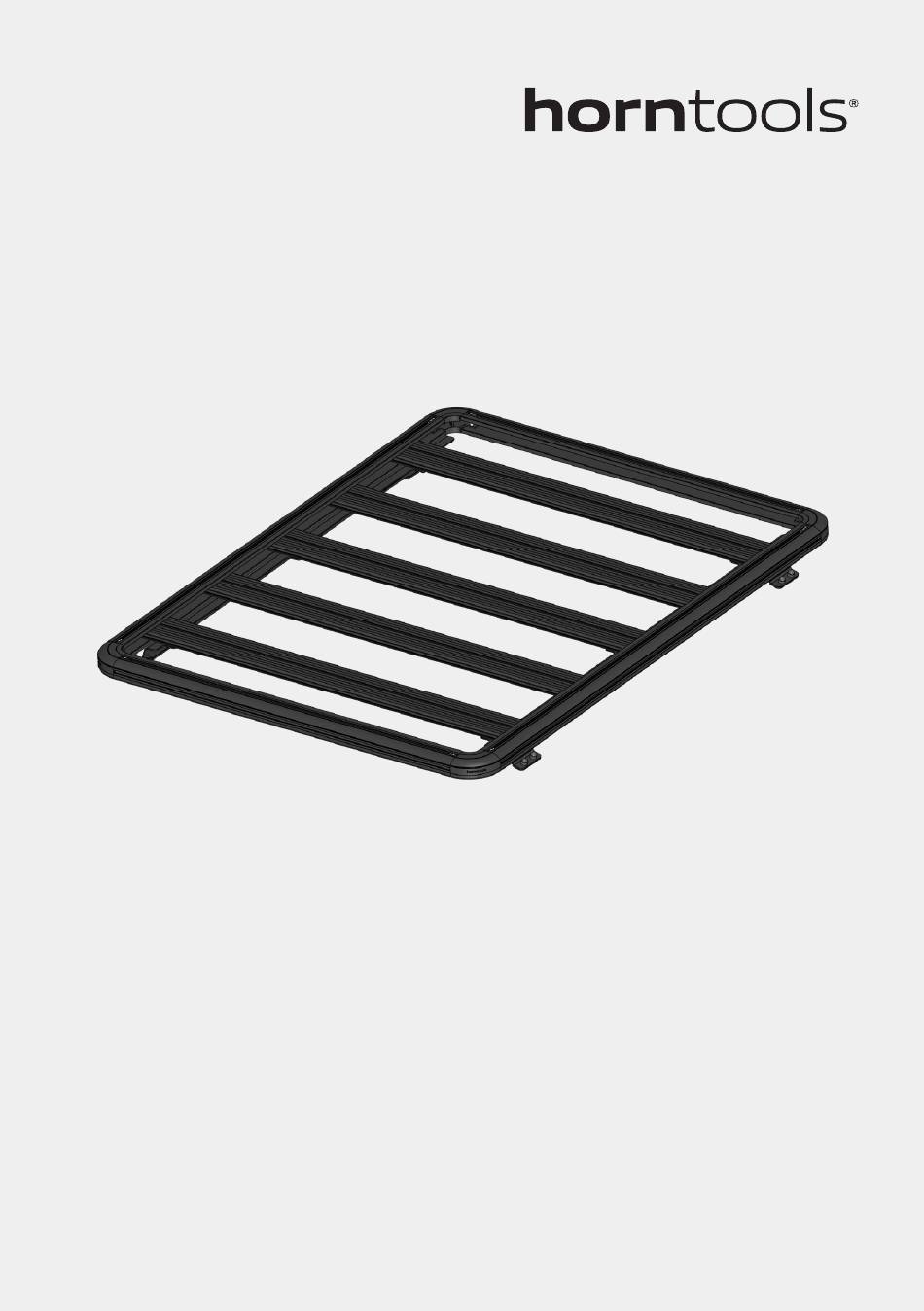

- Page 1 Dachträgerfuss Serviceanleitung roof rack mounting feet service instructions Modell | Model: HJIMFJRR02FIT...
-
Page 2: Allgemeine Hinweise General Information
Für eventuell vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden! Technische Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten! horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes reserved! - Page 3 Achtung! Dieses Symbol weist auf wichtige Arbeitsschritte hin, unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere bei Nichtbeachtung kann es zu Beschädigung am Produkt oder bitte deinen horntools Händler und warte mit dem Einbau des Systems bis Verletzungen kommen! alle Teile unbeschädigt bei dir sind.
- Page 4 Dachträger DO‘s und DONT‘s Stückliste Roof Rack DO‘s and DONT‘s Partlist festzurren / fix Bild / Menge / Item Nr. Name Image Quantity HJIMFJRR02FIT_codrs km/h HJIMFJRR02FIT_drs festzurren / fix festzurren / fix HJIMFJRR02FIT_rubber_pad Scheibe / Washer DIN 9021 M6 Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger festzurren / fix...
- Page 5 Serviceanleitung Service instructions Entfernung der OEM Reling | Removal of the OEM Reling Bild / Menge / Item Nr. Name Zu Beginn der Demontage der OEM Reling müssen die Image Quantity Plastikabdeckungen auf der Vorder- & Rückseite entfernt werden. Diese lassen sich unter Verwendung eines Schlitzschraubenziehers mit leichtem Druck ausklipsen (Abb.1).
- Page 6 Löse anschließend die M6 Muttern und entferne die Reling mitsamt Platzierung der Gummiunterlagen | Placement of rubber pads den Gummiunterlagen vom Fahrzeugdach (Abb.2). Klebe die Gummiunterlagen auf die Befestigungslaschen der Dachträgerfüße (Abb.3). Then loosen the M6 nuts and remove the reling together with the rubber pads from the vehicle roof (Fig.
- Page 7 Montage der Dachträgerfüße | Mounting of the roof rack feet Befestige nun die Dachträgerfüße an der Dachträgerplattform. Setze Beginne damit den Abstand zwischen den Befestigungsstiften des dafür zuerst jeweils zwei Nutensteine auf der linken und rechten Daches auszumessen und diesen zu notieren (Abb.4). Seite in die untere Nut der Dachträgerquerprofile ein (Abb.5).
- Page 8 Insgesamt müssen 12 Nutensteine entsprechend der Abbildung 6 Platziere die Dachträgerfüße auf der Dachträgerplattform in die Querprofile der Dachträgerplattform eingesetzt werden. und befestige diese mit den Schrauben und Scheiben (Abb.7). Ziehe die Schrauben noch nicht fest an und achte A total of 12 slot nuts must be inserted into the crossbars of the roof darauf, dass die Dachträgerfüße verschiebbar bleiben.
- Page 9 Montage der Dachträgerplattform auf dem Dach | Mounting the roof rack platform on the roof Platziere die Dachträgerplattform samt der Dachträgerfüße auf dem Fahrzeugdach (Abb.9). Prüfe ob die Öffnungen in den Befestigungslaschen der Dachträgerfüße mit dem Befestigungsstiften im Fahrzeugdach übereinstimmen. Wenn nötig die Dachträgerfüße ausrichten.
- Page 10 Festziehen der Verbindung zwischen Dachträgerplattform und Dachträgerfüße | Tighten the connection between the roof rack platform and the roof rack feet Bevor du das Dachträgersystem abschließend fest verschraubst, sollte der Dachträger auf deinem Fahrzeug entsprechend deiner Vorstellungen ausgerichtet sein. Alle 12 Schrauben , die in den Nutensteinen verschraubt sind, müsse entsprechend der...
- Page 11 Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment anziehen | Torque down all bolts in accordance to below guidelines Drehmomenttabelle | Torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeitsklasse 10.9 12.9 10.9 12.9 M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80...
- Page 12 Der Service darf nur durch geschultes Fachpersonal oder Fachwerkstätten durchgeführt werden. Outside the scope of application of the Product Liability Act, horntools‘ liability is limited to intent or gross negligence. Liability for slight negligence, compensation for consequential damage and financial loss or personal injury are excluded.
- Page 13 GmbH Wallenmahd 23 6850 Dornbirn Austria T +43 5572 57226 info@horntools.com horntools.com...
