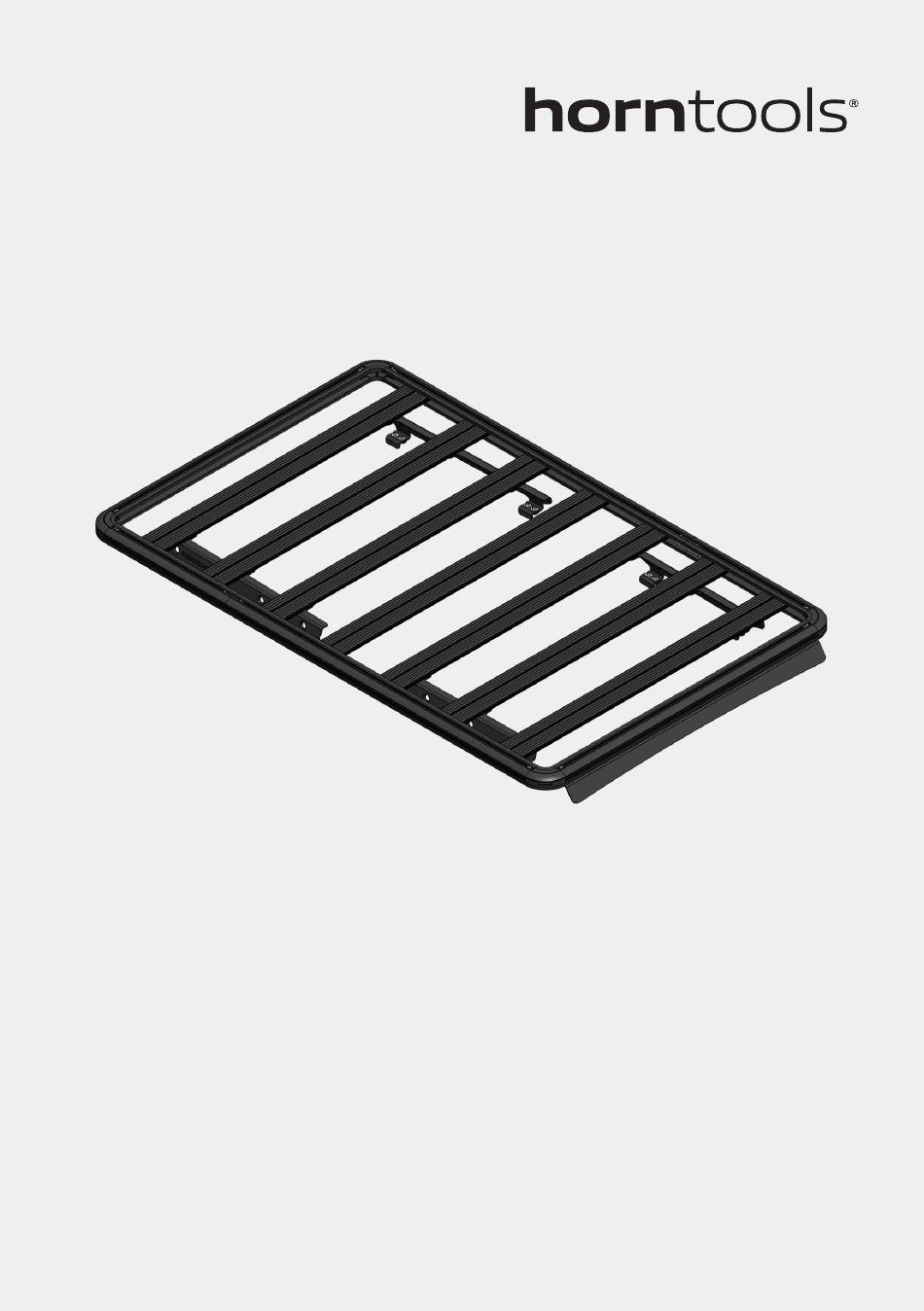

- Page 1 ExRoof Dachträgerfuß Serviceanleitung ExRoof mounting feet service instructions Modell | Model: HLDL2NSC02FIT...
-
Page 2: Allgemeine Hinweise General Information
Für eventuell vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden. Technische Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten! horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes reserved! - Page 3 Prüfe vor dem Einbau, ob der Lieferumfang komplett ist und alle Teile unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem Einbau des Systems bis alle Teile unbeschädigt bei dir sind. Before installing the horntools product, check if all parts are in the package and are not damaged! If something is missing or damaged contact your horntools dealer and don’t start the installation.
-
Page 4: Stückliste Partlist
Dachträger DO‘s und DONT‘s Stückliste Roof Rack DO‘s and DONT‘s Partlist festzurren / fix Bild / Menge / Name Picture Quantity HLDL2NSC02FIT_drs_front km/h HLDL2NSC02FIT_drs_rear festzurren / fix festzurren / fix HLDL2NSC02FIT_codrs_front HLDL2NSC02FIT_codrs_rear Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind, darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger festzurren / fix und das Canopy bewegen sich während der Fahrt... - Page 5 Stückliste Partlist Bild / Menge / Bild / Menge / Name Name Picture Quantity Picture Quantity HLDL2NSC02FIT_insert phrrf009 Schraube / Bolt HLDL2NSC02FIT_rubber_pad ISO 7380 M8 x 12 Schraube / Bolt Scheibe / Washer DIN EN 24018 M8 x 14 DIN 125 A M8 Schraube / Bolt phrrf007 DIN 603 M8 x 25...
- Page 6 Serviceanleitung Service instructions Platzierung der Einsätze in der OEM Reling | Platziere nun die Einsätze samt Schrauben in der OEM Reling Placement of the inserts in the OEM reling deines Land Rover Defenders. Nutze dafür die Aussparungen in der Beginne damit die Schlossschrauben in den Einsätzen Reling (Abb.2).
- Page 7 Platzierung der Gummiunterlagen | Placement of rubber pads Klebe die Gummiunterlagen auf die Befestigungslaschen der Dachträgerfüße (Abb.4). Glue the rubber pads onto the fastening strapes of the roof rack feet (Fig. 4). ca. 40 cm ca. 59 cm Abb. / Fig. 4 Abb.
- Page 8 Montage der Dachträgerfüße | Mounting of the roof rack feet Befestige nun die Dachträgerfüße an der Dachträgerplattform. Beginne damit den horizontalen Abstand zwischen den Einsätzen in Setze zuerst jeweils zwei Nutensteine auf der linken und rechten der OEM Reling auszumessen und notiere diesen (Abb.5). Seite in die untere Nut der Dachträgerquerprofile ein (Abb.6).
- Page 9 Platziere die Dachträgerfüße ( ) auf der Dachträgerplattform und befestige diese mit den Schrauben Scheiben (Abb.9). Ziehe die Schrauben noch nicht fest an und achte darauf, dass die Dachträgerfüße ( ) verschiebbar bleiben. Positioniere die Dachträgerfüße, sodass der Abstand, zwischen den Befestigungslaschen dem zuvor gemessenen Abstand zwischen den Einsätzen in der OEM Reling entspricht (Abb.5 &...
- Page 10 Montage des Winddeflektors | Mounting of the wind deflector Zur Montage des Winddeflektors müssen die Nutensteine unten in das vorderste Profil des Dachträgers eingesetzt werden (Abb.10 & Abb.11). To mount the wind deflector , the slot nuts must be inserted from below into the foremost profile of the roof rack (Fig.
- Page 11 Nutenstein einbauen Den Nutenstein wie in Abb. A gezeigt in das Profil einlegen – achte darauf, dass die „O“ Markierung zu dir zeigt! Nur so wird er, wenn du die Schraube eindrehst, richtig herum verkeilt! Abb. / Fig. 11 Abb. / Fig. A Nutenstein einlegen mit der „O“...
- Page 12 Montiere den Winddeflektor mit den Schrauben und Scheiben . Richte den Deflektor symmetrisch aus, bevor die Schrauben entsprechend der Drehmomenttabelle angezogen werden (Abb.12). Mount the wind deflector with the screws and washers . Align the deflector symmetrically before tightening the screws according to the torque table (Fig.
- Page 13 Montage der Dachträgerplattform auf dem Dach | Mounting the roof rack platform on the roof Platziere die Dachträgerplattform samt der Dachträgerfüße ( ) und des Deflektors auf dem Fahrzeugdach. Für diesen Schritt benötigst du die Hilfe von zwei weiteren Personen oder du verwendest einen Kran, um die Plattform auf das Fahrzeugdach zu senken.
- Page 14 Prüfe abschließend, ob alle Schrauben und Muttern entsprechend Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment der Drehmomenttabelle angezogen sind. Ist dies der Fall, so ist deine anziehen | Torque down all bolts in accordance to below guidelines neue Dachträgerplattform fertig verbaut und einsatzbereit. Drehmomenttabelle | Torque diagram [torque in Nm] Finally, check that all nuts and bolts are tightened according to the torque table.
- Page 15 Der Service darf nur durch geschultes Fachpersonal oder Fachwerkstätten durchgeführt werden. Outside the scope of application of the Product Liability Act, horntools‘ liability is limited to intent or gross negligence. Liability for slight negligence, compensation for consequential damage and financial loss or personal injury are excluded.
- Page 16 GmbH Wallenmahd 23 6850 Dornbirn Austria T +43 5572 57226 info@horntools.com horntools.com...
