Exsys EX-1134-2 Manual

CONNECTORS
USB 3.2 Gen 1 C-Plug:
A12 A11 A10 A9 A8 A7 A6 A5
GND RX2+ RX2- VBUS SBU1 D- D+ CC1
GND TX2+ TX2- VBUS CC2 D+ D- SBU2
B1 B2 B3 B4 B5 B6 B7 B8
5 Volt Connector:
ATTENTION!!!
Use only with optional power supply!
HARDWARE INSTALLATION
Please note the following installation instructions. Since there are great differences between PC's,
we can only give you general instructions for installing the EX-1134-2. If you are not sure, please
refer to the instruction manual of your computer system.
1. Connect the USB cable of the USB HUB to your computer or notebook.
2. Connect the power connector, if necessary, of the optional power supply, to the hub's socket
and plug the power supply's power plug into a power outlet.
3. Connect the end with the C-connector of the USB cable to the C-connector of your PC.
4. C jack on your PC. If you only have an A jack on your computer, then use the EX-47991
adapter.
5
DRIVER INSTALLATION
All Operating Systems
After the hardware installation the OS will recognize the device automatically and install the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller" the following new entry's:
A4 A3 A2 A1
VBUS TX1- TX1+ GND
If you see this or a similar information the device is installed correctly.
VBUS RX1- RX1+ GND
B9 B10 B11 B12 CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connect-
ors. Attention! Never use a moist or wet cloth for cleaning!
AUFBAU
BESCHREIBUNG & TECHNISCHE DATEN

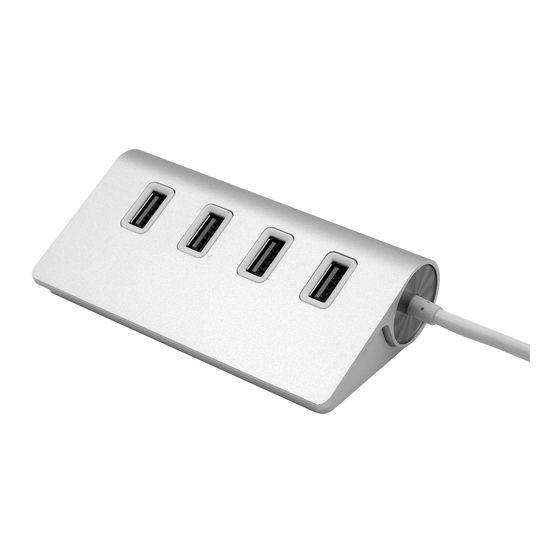

Die EX-1134-2 ist ein USB 3.2 Gen 1 HUB für bis zu 4 Endgeräte. Die EX-1134-2 ist mit 4 Ports
für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB
Anschlüsse von 2.0 bis 3.2 Gen 1. Über die externe Stromversorgung per optionales Netzteil
können an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.2 Gen 1 Bus
wird optimal durch die Leistung des schnellen Chipsatz unterstützt. Die EX-1134-2 gewährleis-
tet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit/s! Er unter-
stützt den self powered und bus powered Modus. Es ist nicht möglich die I/O Adressen und
Interrupts manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren
des Betriebssystems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikat:
ANSCHLÜSSE
USB 3.2 Gen 1 A-Buchse:
6
EX-1134-2
Anleitung
Vers. 1.0 / 14.04.22
5V DC Anschluss für
optionales Netzteil
USB 1-4:
4 x externe USB 3.2 Gen 1
A-Buchse für Endgeräte
USB 2.0, 3.0 & 3.2 Gen 1
Alle Betriebssysteme
4x USB A-Buchse Downstream, 1, USB C-Stecker Upstream
1x 5V Buchse
EX-1134-2, Anleitung, USB-C auf USB-A Adapter (EX-47991)
1
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
