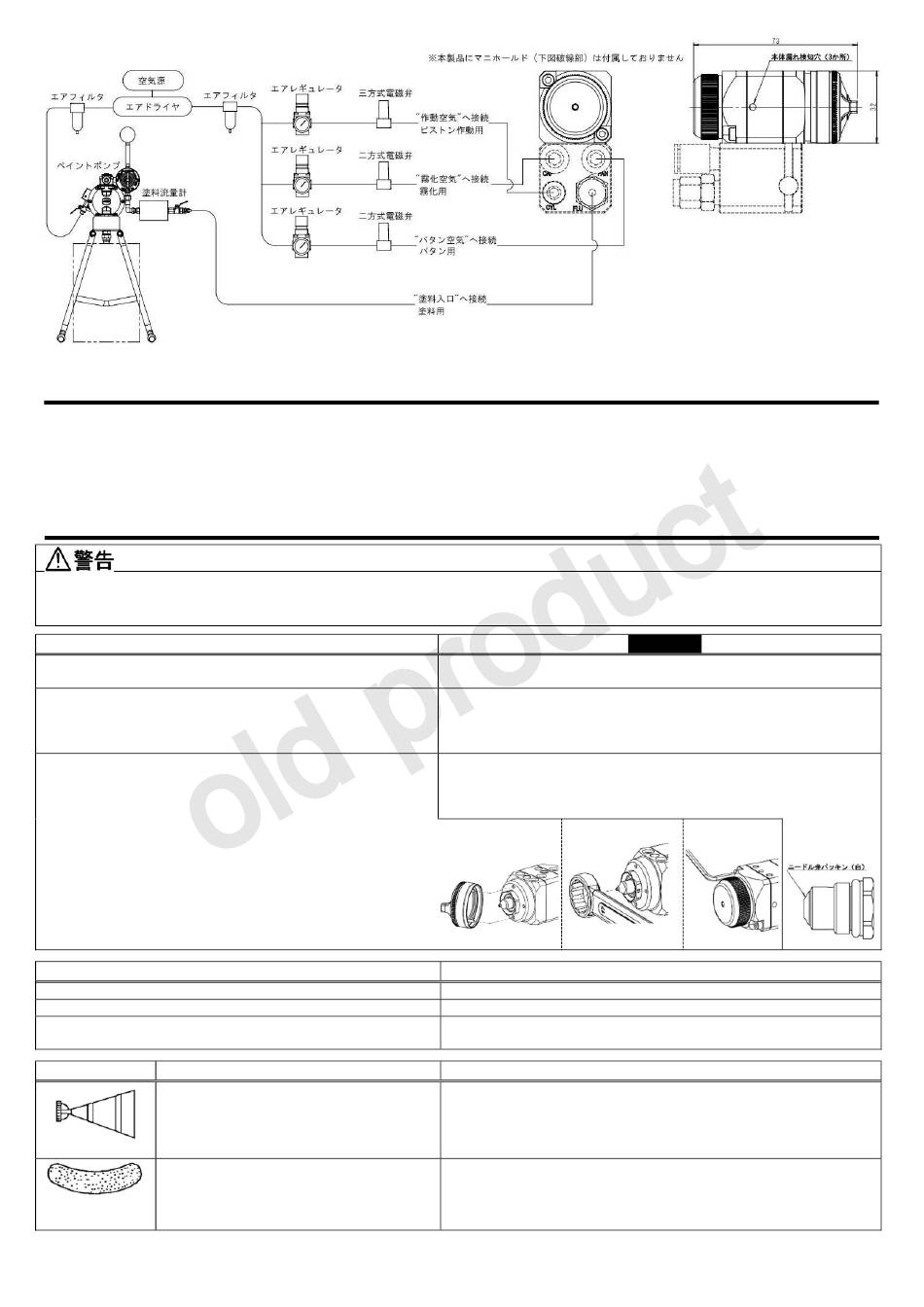

[空気・塗料ホース接続例]
■ 調節方法
作業  1
ピストン作動圧力を 0.29〜0.39MPa に設定します。
作業  2
吹付空気圧力は塗料の粘度、性質により異なりますが、概略 0.10〜0.25MPa の範囲に設定します。
                            詳細圧力は 1 ページの主要仕様「推奨使用条件」欄を参照してください。
作業  3
塗料粘度は、塗料の性質、作業条件により異なりますが、粘度カップ(NK-2)で 10〜23 秒程度が適当です。
作業  4
塗吹付距離は 50〜100mm の範囲で塗装してください。遠すぎると高い塗着効率が得られません。
■ 保守・点検
・ 安全にご使用いただくための警告事項の機器誤用 3 項に従い、圧力を完全に逃がしてから作業してください。
・ 十分理解され、熟達された方が行ってください。
・ 腐食を防ぐために PH 値は 6〜8 の洗浄液をご使用ください。
保守時の作業手順
1.塗料通路及び空気キャップASSY の洗浄を行います。塗料通路の洗浄はシンナ
ーを吹き付けて行います。
2.各部の洗浄はシンナーで浸したブラシで行い、ウエス等でふき取ります。
3.分解する前には塗料通路内部を十分洗浄します。
空気キャップASSY 分解時はカバーを手で持ち、緩めてください。空気キャッ
プASSY 組立時は位置決め用のピンを本体に挿入してからカバーを締め付けて
ください。
塗料ノズル分解時、工具は17mm のメガネレンチまたはボックスレンチ等の市
販の工具を使用してください。
本体ASSY の分解には2.5mm の六角棒スパナを使用して2 か所の六角穴付きボ
ルト(3-5)を緩めてください。
本体ASSY の組み立ては塗料ブロックASSY に霧化ブロックASSY と作動ブロッ
クASSY の位置決めピンを入れてから六角穴付きボルト(3-5)を締め付けます。
ニードル弁パッキンの分解組み立てには13mm のメガネレンチまたはボックス
レンチ等を使用してください。
点 検 箇 所
1. 空気キャップASSY 及び塗料ノズル各穴の通路
2. パッキン、Oリング類
3. 塗料ノズル、ニードルピストンASSY 間のシート漏れ
パ タ ー ン
1) 塗料ノズルと本体のテーパシート間より空気が混入。
2) 塗料ホース継手部よりの空気の混入。
息切れ
1) 角孔{キャップ先端の角部分(突起部)にあいている
孔}に塗料等の固形物が詰まり両角孔からの空気の強
三日月
さが異なる。

1. 洗浄不良はパターン形状や粒子の不具合の原因となります。
特に、二液硬化型塗料をご使用後は素早く入念に洗浄してください。
2. 自動ガン全体及び空気キャップASSY をシンナー等の液中に浸さないでください。 長時
間浸漬した場合、構成部品の損傷の原因となります。
尚、洗浄時には空気キャップASSY、塗料ノズル先端、塗料ノズル各噴出穴及びニード
ルピストンASSY は絶対にキズを付けないでください。
3. 塗料ノズルを着脱する時は、シート部保護のためニードル弁を引いた状態、またはニー
ドルピストン ASSY を引き抜いた状態で行ってください。
ニードル弁パッキン ASSY 組み立て時は先端に白い樹脂部品[ニードル弁パッキン(白)]
が正しく装着されていることを確認してください。
空気キャップASSY
塗料ノズル分解時
組立時
部 品 交 換 基 準
つぶれ、変形、除去不可能な詰まりがある場合は交換
変形、摩耗の場合は交換
塗料ノズル、ニードルピストンASSYの洗浄を十分行っても、漏れがある場合は交換。
必ず塗料ノズル・ニードルピストンASSYのセットで交換してください。
1) 塗料ノズルを外し、テーパシート部を清掃した上で再度取付けてください。
尚、テーパシート部にキズがある場合は塗料ノズルを交換してください。
2) 継手部の締付けを確かめ完全にしてください。
1) 角孔の固形物を除去してください。この際、樹脂製や柔らかい材質の掃除用ブラシを
使用し、金属類のものは使用しないでください。
− 3 −
  重    要
本体ASSY の分解  ニードル弁
パッキンASSY

旧モデル製品
