取扱説明書
（国内販売用） The English version is printed on the back page.
自動ガン
WRA-M1-10E2-SW
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意な塗料の噴出や、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
弊社が製造する自動ガン、エアブラシ等は使用される国や地域毎によって定められている法令に適合している必要があり、これに違反する場合、
販売者およびユーザーが罰せられる場合がございます。弊社では各国の法令への対応を現地グループ会社で実施しております。
国内販売店にてご購入いただきました製品を、当該国へ販売および転売した場合に生じる輸入通関や法令違反に伴う罰則、
事故による補償におきましては、弊社は直接、間接を問わず一切の責任を負いません。
重要仕様
最高使用圧力 0.70MPa
騒音値 74dB(A)
使用温度範囲 雰囲気温度5℃〜40℃ 流体温度5℃〜43℃（液体、気体）
主要仕様
塗料
供給
形 式
方式 口径
Φ mm
WRA-M1-10E2-SW 圧送式 1.0
※1 吹付空気圧力は空気を流した時のスプレーガン入口圧力です。
※2 塗料粘度 14 秒/NK-2 で吹付した場合の参考数値です。
※3 本製品には専用マニホールドは付属していません。

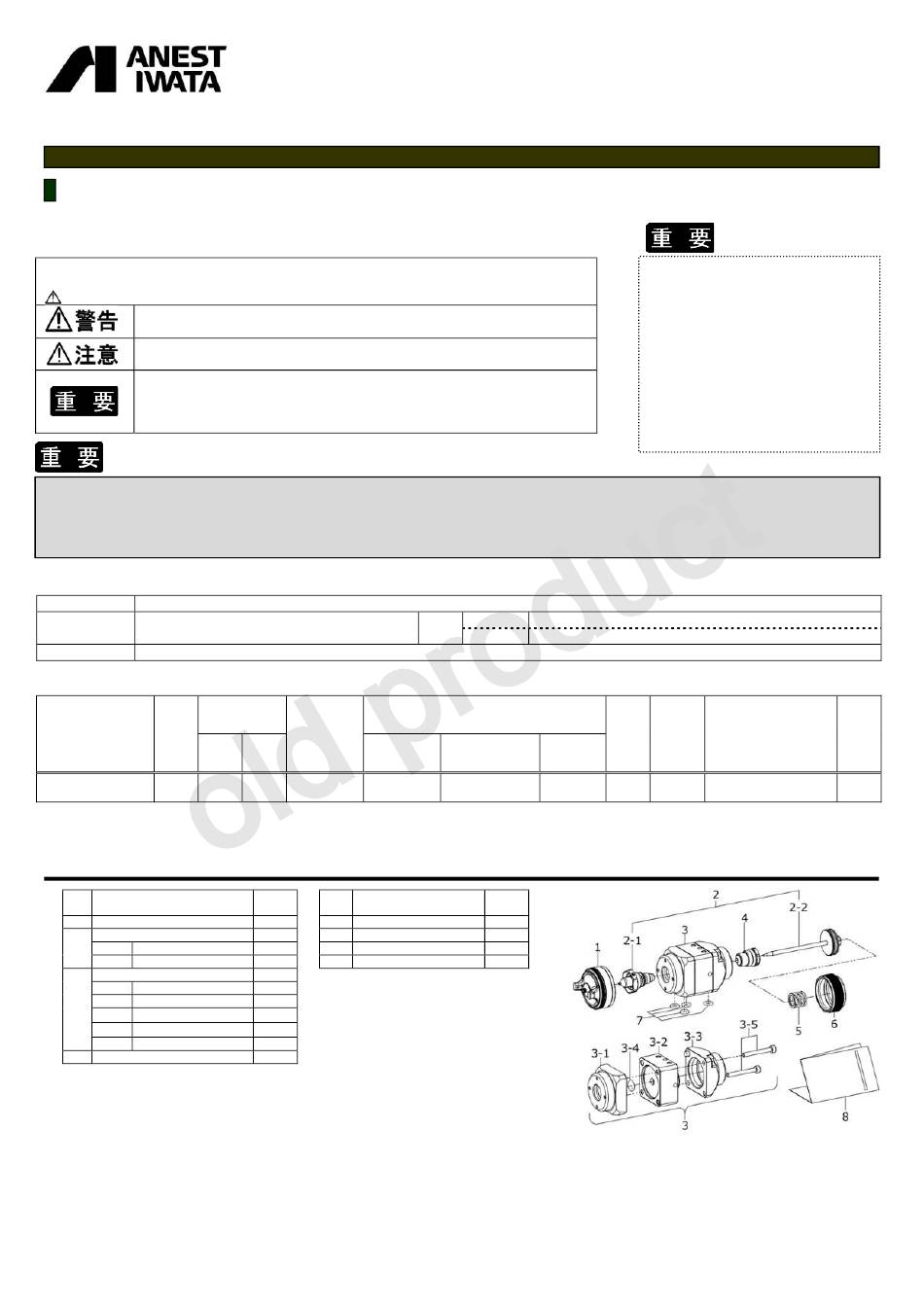

■ 部品名称
No. 品 名
1 空気キャップ ASSY
◆ 2 ノズルピストン ASSY
2-1 塗料ノズル
2-2 ニードルピストン ASSY
3 本体ASSY
3-1 霧化ブロック ASSY
3-2 塗料ブロック ASSY
3-3 作動ブロック ASSY
3-4 Ｏリング
◆
3-5 六角穴付きボルト
◆ 4 ニードル弁パッキン ASSY
◎ 塗料ノズル、ニードルピストン ASSY は個別での販売はいたしません。
各部品を交換する場合は、個別に交換せずノズルピストン ASSY の組み合わせで交換してください。
◎ 開封時、破損や欠品がないことを確認してください。
◎ 欠品、輸送上の損傷がある場合は危険防止のため使用せず、
お買い求めになった販売店又は当社支店・サービス会社までご連絡ください。
◎ 部品御注文の際は、スプレーガン形式、空気キャップ ASSY、塗料ノズルの刻印、
及び上記Ｎｏ．と品名を御指定ください。
塗料 適用
ノズル 空気キャップ
霧化空気圧力
表示
MPa ※ 1
M1 WRA-M1-E2 0.15
数量 No.
1 5 ばね A
1 6 ピストンカバー
1 ◆ 7 O リング
1 8 取扱説明書 （本書）
1
◆の部品は消耗品です。
1
1
1
1
2
1
条件 吹付条件 推奨使用条件を参照
測定位置 自動ガンより後方へ 1m 地面より高さ 1.6m
推奨使用条件
パターン空気圧力 塗料噴出量
MPa ※ 1 ml/min
0.12 100
品 名 数量
1
1
4
1 付属品
− 1 −
この取扱説明書は、安全にご使用いただくために
重要な警告、注意事項および取扱い方法につい
て記載しています。
この取扱説明書で扱われている機器は、塗装業
務用途の商品です。
他の用途には使用しないでください。
正しい取扱指導を受けられ、機械の操作方法を理
解された方以外の人は、使用しないでください。
ご使用前に、必ずお読みになり、十分理解してか
らご使用ください。
本書はすぐに確認できる場所に大切に保管してく
ださい。
空気 パターン
接続
使用量 開き※2
l/min mm
専用マニホールド接続
170 90
※3
質量
g
180
旧モデル製品
